Destratifikační ventilátory nebo destratifikační jednotky získávají rychle na oblibě, a to především v prostorách, které se kvůli vysokým stropům obtížně vytápějí. Potřeba zajištění tepelného komfortu pro zaměstnance při aktuální energetické krizi je důvodem pro hledání a aplikaci i méně známých technických konceptů vedoucích k úspoře energií. Destratifikace je jednoduché, ale účinné řešení pro úsporu tepla v prostorách s vysokými stropy, jako jsou sklady, výrobní haly, výstaviště nebo dílny a v závislosti na použití může ušetřit nižší až střední desítky % nákladů na vytápění.
Stratifikace – vrstvení vzduchu
Teplý vzduch stoupá vzhůru. Děje se tak v důsledku přirozené konvekce, kdy chladnější vzduch o vyšší hustotě klesá, naopak horký vzduch má nižší hustotu a stoupá. V místnostech s nižšími stropy to nepředstavuje problém, protože mezi stropem a obytnou zónou není mnoho prostoru. Čím vyšší je však strop, tím vyšší je rozdíl mezi teplotou vzduchu u podlahy a pod stropem. Udává se, že každý metr výšky odpovídá teplotnímu gradientu 1 °C nebo více. V prostorách s vysokými stropy je pak neefektivně ohříván vzduch, který se postupně vrství pod stropem, a pro dosažení potřebné teploty v obývané zóně je nutné vynaložit dodatečné náklady.
Destratifikace šetří náklady na vytápění
Destratifikátory, destratifikační ventilátory nebo destratifikační jednotky jsou zařízení, která se instalují pod stropem a pomocí ventilátoru vhání teplý vzduch od stropu směrem dolů. Díky nucenému proudění vzduchu dochází k promíchání jednotlivých vrstev a teplý vzduch se nehromadí pod stropem. Při použití destratifikace se snižuje spotřeba energie potřebné k dosažení požadované teploty v užívané zóně místnosti. Tím, že se se sníží teplota vzduchu pod stropem, se zároveň omezí tepelné ztráty střechou. K dalším výhodám destratifikace patří i snížení kondenzace, která může být problémem zejména ve špatně izolovaných budovách.
Použití destratifikace a její řízení
Ve velkých prostorách nepokryje jeden ventilátor celou místnost najednou, v závislosti na ploše místnosti je proto třeba k vyrovnání teplotních rozdílů instalovat i více ventilátorů. Doporučuje se optimalizovat umístění ventilátorů do zón s vysokým provozem. Jako každé zařízení s elektromotorem i destratifikační ventilátor spotřebovává při provozu elektrickou energii. Proto je třeba věnovat velkou pozornost jak parametrům instalovaného zařízení, tak systému řízení a regulace výkonu. Samozřejmostí by měla být možnost automatického provozu, který nezatěžuje obsluhu a přizpůsobí vždy výkon destratifikace aktuálním podmínkám.

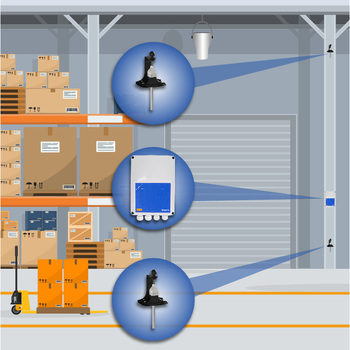

Protože cílem destratifikace je vyrovnání teplotního rozdílu v prostoru pod stropem a u podlahy, výchozím bodem by ideálně mělo být měření aktuálních teplot. Regulátory Sentera vyvinuté pro řízení destratifikace proto disponují vstupy pro teplotní čidla (např. typ DTS), která lze snadno instalovat v žádané poloze. Algoritmus regulátoru díky porovnání naměřených hodnot optimálně přizpůsobí otáčky ventilátoru konkrétní situaci. Čím vyšší teplotní rozdíl, tím vyšší otáčky motoru a naopak. Zákazník si prostřednictvím komunikace Modbus RTU může zvolit nastavení pro minimální a maximální otáčky ventilátoru anebo teplotní rozdíl, při kterém se ventilátor aktivuje. V nabídce jsou regulátory pro destratifikační jednotky s AC motory (typ TCMF8) I s EC motory (typ ECMF). Vybrané verze jsou k disposici s vestavěnou internetovou bránou, díky které lze instalaci připojit k SenteraWeb a využít tak všech výhod, které cloudové řízení nabízí. Oba typy regulátorů mohou řídit více destratifikačních jednotek současně, v závislosti na verzi.
