Analogsignal-zu-Relais-Wandler | Hohe Leistung | 230 VAC
Produktbeschreibung
Die ARM-TH-Module schalten ihren Relaisausgang, wenn das Analogsignal einen Schwellenwert überschreitet.
Ein Analogeingang zur Überwachung eines der folgenden analogen Signale: 0–10 Volt / 0–20 mA / PWM.
Wird der Schwellenwert überschritten, schaltet das Solid-State-Relais induktive Lasten zwischen 20 VAC und 240 VAC mit einem maximalen Strom von 2 A.
Das Gerät kann an ein Modbus-RTU-Netzwerk angeschlossen werden, um Einstellungen anzupassen oder den Relaisausgang zu übersteuern. Es benötigt eine Versorgungsspannung von 24 VDC.

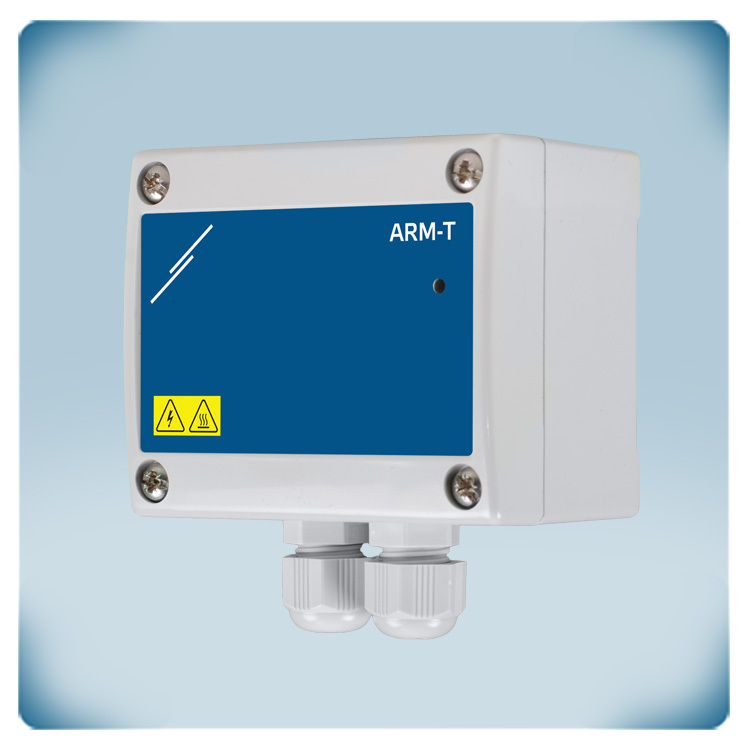

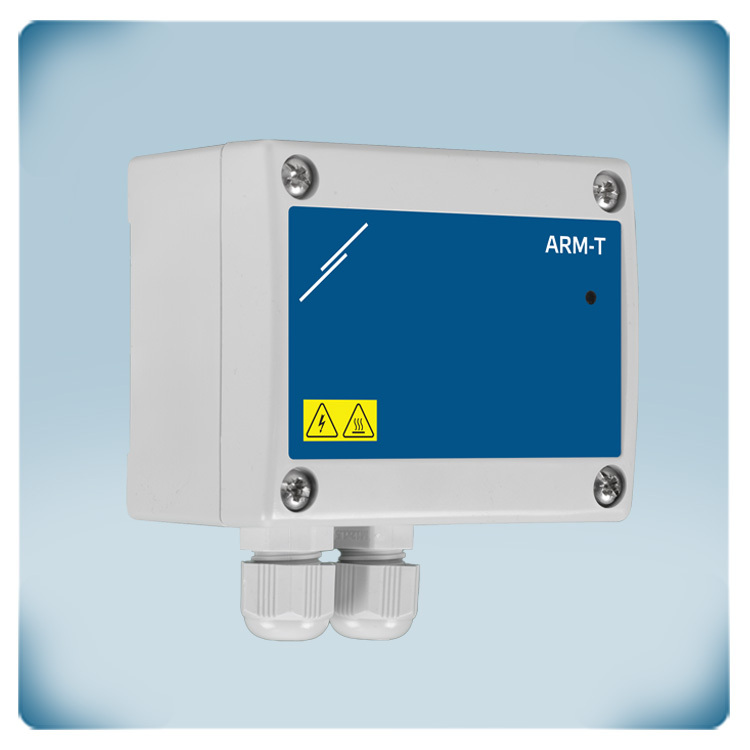

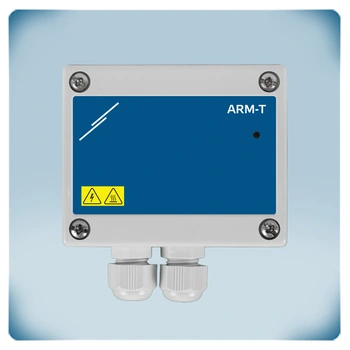

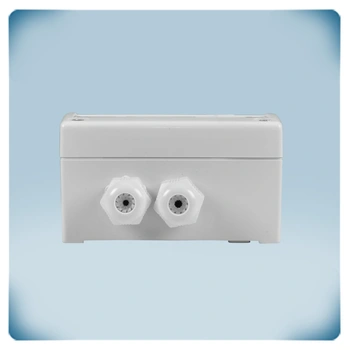

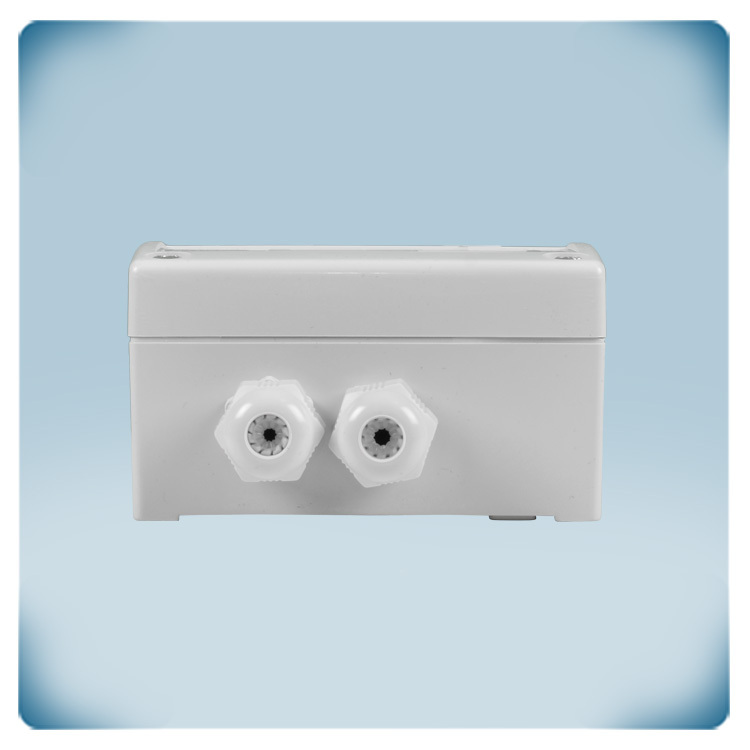

Das Gehäuse ermöglicht eine Aufputzmontage und bietet die Schutzart IP54. Die LED-Anzeige zeigt den aktuellen Status an.
Zusätzliche Spezifikationen und Beschreibung
Was macht das Analog-zu-Relais-Modul?
Dieses Modul wandelt ein analoges Eingangssignal anhand eines definierten Schwellenwerts in ein Relais-Ausgangssignal um. Das Modul überwacht ein analoges Eingangssignal (0–10 Volt, 0–20 mA oder PWM). Sobald das Signal den festgelegten Schwellenwert erreicht, schaltet das Relais. Der Schwellenwert kann über Modbus (HR34) eingestellt werden, und der Signaltyp kann über HR21 ausgewählt werden. Konfiguration, Fernsteuerung und Firmware-Updates erfolgen über Modbus-RTU-Kommunikation.
Dieses Modul wandelt ein analoges Eingangssignal anhand eines definierten Schwellenwerts in ein Relais-Ausgangssignal um. Das Modul überwacht ein analoges Eingangssignal (0–10 Volt, 0–20 mA oder PWM). Sobald das Signal den festgelegten Schwellenwert erreicht, schaltet das Relais. Der Schwellenwert kann über Modbus (HR34) eingestellt werden, und der Signaltyp kann über HR21 ausgewählt werden. Konfiguration, Fernsteuerung und Firmware-Updates erfolgen über Modbus-RTU-Kommunikation.
Eine typische Anwendung ist die Lüftungssteuerung. Wenn ein CO₂-Sensor ein 0–10-Volt-Signal sendet und der CO₂-Wert zu hoch wird, schaltet das Modul einen Ventilator ein, sobald der Schwellenwert überschritten wird.
Wie funktioniert das Solid-State-Relais?
Das ARM-TH verwendet ein Solid-State-Relais (SSR) anstelle eines herkömmlichen elektromechanischen Relais. Das Relais schaltet, wenn der konfigurierte analoge Schwellenwert überschritten wird. Da es elektronisch arbeitet und keine beweglichen Teile besitzt, arbeitet es zuverlässig, völlig geräuschlos und ohne mechanischen Verschleiß.
Das ARM-TH verwendet ein Solid-State-Relais (SSR) anstelle eines herkömmlichen elektromechanischen Relais. Das Relais schaltet, wenn der konfigurierte analoge Schwellenwert überschritten wird. Da es elektronisch arbeitet und keine beweglichen Teile besitzt, arbeitet es zuverlässig, völlig geräuschlos und ohne mechanischen Verschleiß.
Ein mechanisches Relais verwendet physische Kontakte, die sich bewegen, um einen Stromkreis zu öffnen oder zu schließen. Mit der Zeit können diese Kontakte durch mechanische Belastung und Lichtbogenbildung verschleißen. Ein Solid-State-Relais hingegen schaltet elektronisch mithilfe von Halbleiterbauteilen. Dadurch ist es schneller, langlebiger sowie widerstandsfähiger gegen Vibrationen und häufiges Schalten. Ein weiterer wichtiger Unterschied betrifft Lebensdauer und Zuverlässigkeit: Da ein SSR keine mechanischen Kontakte besitzt, entsteht kein physischer Verschleiß. Zudem sind Steuer- und Lastseite elektrisch voneinander getrennt, was empfindliche Steuerelektronik schützt.
SSRs sind in der Regel entweder für AC- oder für DC-Lasten ausgelegt und nicht austauschbar. Das ARM-TH ist für AC-Lasten konzipiert. Der SSR-Ausgang kann induktive Lasten im Bereich von 20–240 VAC schalten. Der maximale Schaltstrom beträgt 2 A.
Die integrierte RGB-LED leuchtet weiß, wenn der Relaisausgang AUS ist, und grün, wenn der Ausgang EIN ist.
Für welchen Einsatzbereich ist das Modul vorgesehen?
Dieses Modul ist für HLK-Systeme (Heizung, Lüftung, Klima) und industrielle Automatisierung konzipiert. Es wird häufig in bedarfsgesteuerten Lüftungssystemen (DCV) eingesetzt, bei denen Werte wie CO₂, Temperatur, Feuchtigkeit oder CO eine Aktion auslösen müssen. Typische Anwendungen sind die Ventilatorsteuerung, Alarmauslösung sowie das Ein- und Ausschalten von Heizungen, Klappen, Entfeuchtern, Pumpen oder Warnleuchten. Das Modul dient als einfache Schnittstelle zwischen Sensoren mit analogem Ausgang und Schaltgeräten.
Dieses Modul ist für HLK-Systeme (Heizung, Lüftung, Klima) und industrielle Automatisierung konzipiert. Es wird häufig in bedarfsgesteuerten Lüftungssystemen (DCV) eingesetzt, bei denen Werte wie CO₂, Temperatur, Feuchtigkeit oder CO eine Aktion auslösen müssen. Typische Anwendungen sind die Ventilatorsteuerung, Alarmauslösung sowie das Ein- und Ausschalten von Heizungen, Klappen, Entfeuchtern, Pumpen oder Warnleuchten. Das Modul dient als einfache Schnittstelle zwischen Sensoren mit analogem Ausgang und Schaltgeräten.
Welche Anforderungen gelten für Stromversorgung und Verdrahtung?

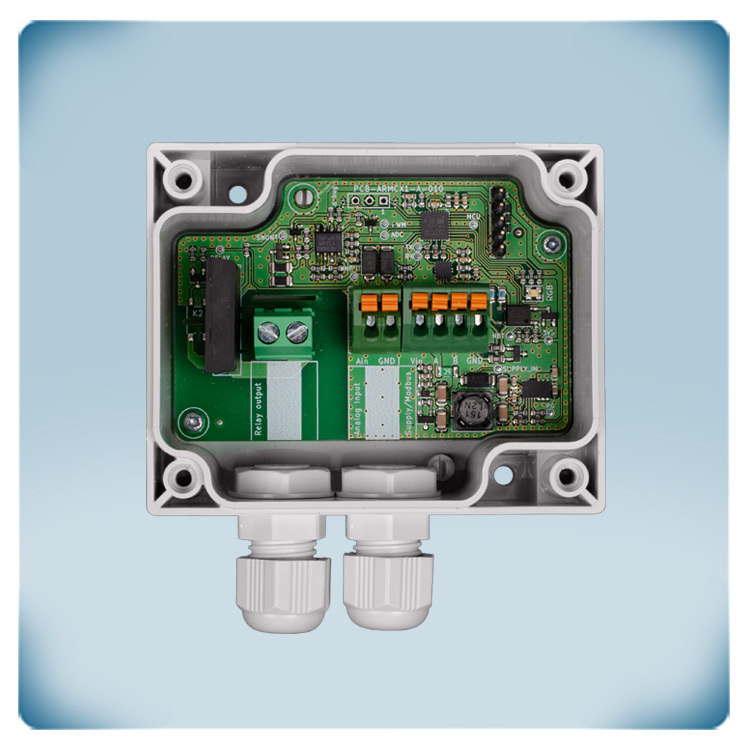

Das Modul benötigt eine Versorgungsspannung von 24 VDC. Federzugklemmen werden für den Anschluss der Stromversorgung, der Modbus-Kommunikation (RS485) und des Analogeingangs verwendet. Der Relaisausgang wird über einen Schraubklemmenblock angeschlossen.
Das Modul benötigt eine Versorgungsspannung von 24 VDC. Federzugklemmen werden für den Anschluss der Stromversorgung, der Modbus-Kommunikation (RS485) und des Analogeingangs verwendet. Der Relaisausgang wird über einen Schraubklemmenblock angeschlossen.
Kann das Relais über Modbus RTU gesteuert werden?
Ja. Das Relais kann direkt über Modbus-RTU-Kommunikation gesteuert werden. Dadurch ist es möglich, den Relaisausgang aus der Ferne zu übersteuern.
Ja. Das Relais kann direkt über Modbus-RTU-Kommunikation gesteuert werden. Dadurch ist es möglich, den Relaisausgang aus der Ferne zu übersteuern.
Wenn der Wert 0 in das Holding-Register 31 (HR31) geschrieben wird, übernimmt der Modbus-Master die Kontrolle über das Relais. Das Relais kann dann über HR32 (0 = AUS, 1 = EIN) geschaltet werden. Wird HR31 wieder auf 1 gesetzt, wird das Relais erneut durch das analoge Eingangssignal gesteuert.
Welche Schutzmerkmale und Montageanforderungen gibt es?
Das Gehäuse besteht aus robustem r-ABS VO (UL94)-Kunststoff und bietet Schutzart IP54 gegen Staub und Wasser. Das Gerät muss an der Wand montiert werden und sollte nicht direkter Sonneneinstrahlung ausgesetzt sein. Dank seiner robusten Bauweise ist es für anspruchsvolle Umgebungen geeignet.
Das Gehäuse besteht aus robustem r-ABS VO (UL94)-Kunststoff und bietet Schutzart IP54 gegen Staub und Wasser. Das Gerät muss an der Wand montiert werden und sollte nicht direkter Sonneneinstrahlung ausgesetzt sein. Dank seiner robusten Bauweise ist es für anspruchsvolle Umgebungen geeignet.
