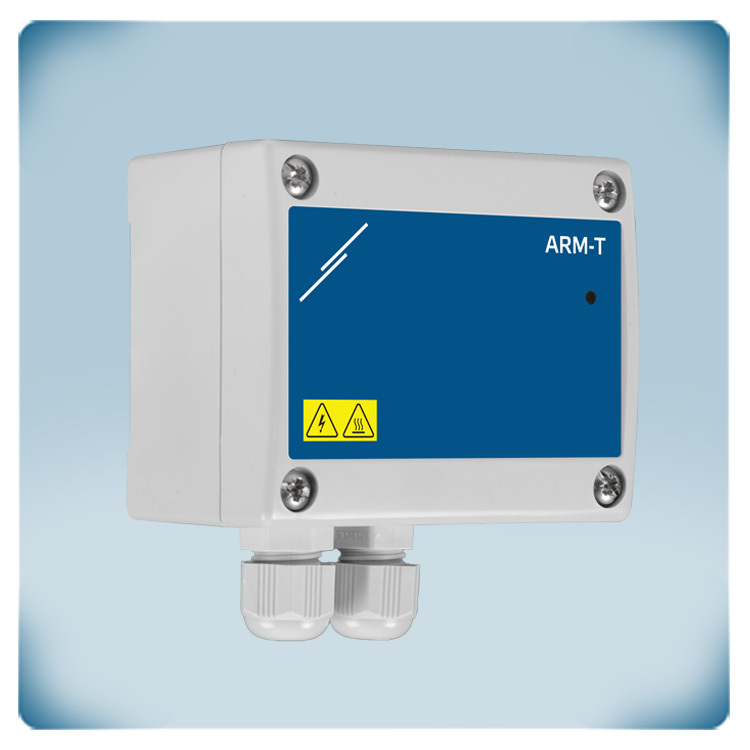

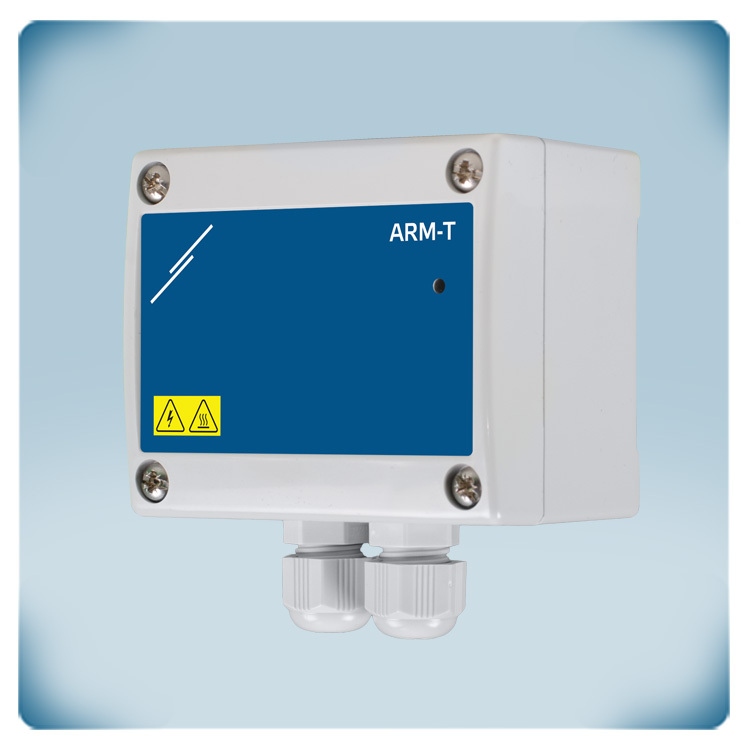

Conv. signal analogique vers relais | Haute puissance | 230 V CA
Description du produit
Les modules ARM-TH commutent leur sortie relais lorsque le signal analogique dépasse une valeur seuil.
Une entrée analogique permet de surveiller l’un des signaux analogiques suivants : 0–10 V / 0–20 mA / PWM.
Lorsque le seuil est dépassé, le relais statique commute des charges inductives entre 20 V CA et 240 V CA avec un courant maximal de 2 A.
L’appareil peut être connecté à un réseau Modbus RTU afin d’ajuster les paramètres ou de forcer la sortie relais. Il nécessite une tension d’alimentation de 24 V CC.
Le boîtier permet un montage en surface et offre un indice de protection IP65. Le voyant LED indique l’état actuel.
Spécifications et descriptions supplémentaires
Que fait le module Analogue vers Relais ?
Ce module convertit un signal d’entrée analogique en un signal de sortie relais basé sur un seuil défini. Le module surveille un signal d’entrée analogique (0–10 Volt, 0–20 mA ou PWM). Lorsque le signal atteint un seuil défini, le relais commute. Le seuil peut être ajusté via Modbus (HR34), et le type de signal peut être sélectionné via HR21. La configuration, le contrôle à distance et les mises à jour du firmware se font via la communication Modbus RTU.
Ce module convertit un signal d’entrée analogique en un signal de sortie relais basé sur un seuil défini. Le module surveille un signal d’entrée analogique (0–10 Volt, 0–20 mA ou PWM). Lorsque le signal atteint un seuil défini, le relais commute. Le seuil peut être ajusté via Modbus (HR34), et le type de signal peut être sélectionné via HR21. La configuration, le contrôle à distance et les mises à jour du firmware se font via la communication Modbus RTU.
Une application typique est le contrôle de la ventilation. Si un capteur de CO₂ envoie un signal 0–10 Volt et que le niveau de CO₂ devient trop élevé, le module active un ventilateur lorsque la valeur seuil est dépassée.
Comment fonctionne le relais statique (Solid State Relay) ?
L’ARM-TH utilise un relais statique (SSR) au lieu d’un relais électromécanique traditionnel. Le relais commute lorsque le seuil analogique configuré est dépassé. Comme il fonctionne électroniquement et ne comporte aucune pièce mobile, il fonctionne de manière fiable, totalement silencieuse et sans usure mécanique.
L’ARM-TH utilise un relais statique (SSR) au lieu d’un relais électromécanique traditionnel. Le relais commute lorsque le seuil analogique configuré est dépassé. Comme il fonctionne électroniquement et ne comporte aucune pièce mobile, il fonctionne de manière fiable, totalement silencieuse et sans usure mécanique.
Un relais mécanique utilise des contacts physiques qui se déplacent pour ouvrir ou fermer un circuit. Avec le temps, ces contacts peuvent s’user en raison des contraintes mécaniques et des arcs électriques. En revanche, un relais statique commute électroniquement à l’aide de composants semi-conducteurs. Cela le rend plus rapide, plus durable et plus résistant aux vibrations et aux commutations fréquentes. Une autre différence importante concerne la durée de vie et la fiabilité. Étant donné qu’un SSR ne possède pas de contacts mécaniques, il n’y a pas d’usure physique. De plus, le côté commande et le côté charge sont électriquement isolés, ce qui protège l’électronique de commande sensible.
Les SSR sont généralement conçus soit pour des charges CA, soit pour des charges CC et ne sont pas interchangeables. L’ARM-TH est conçu pour des charges CA. La sortie SSR peut commuter des charges inductives dans une plage de 20 - 240 V CA. Le courant de commutation maximal est de 2 A.

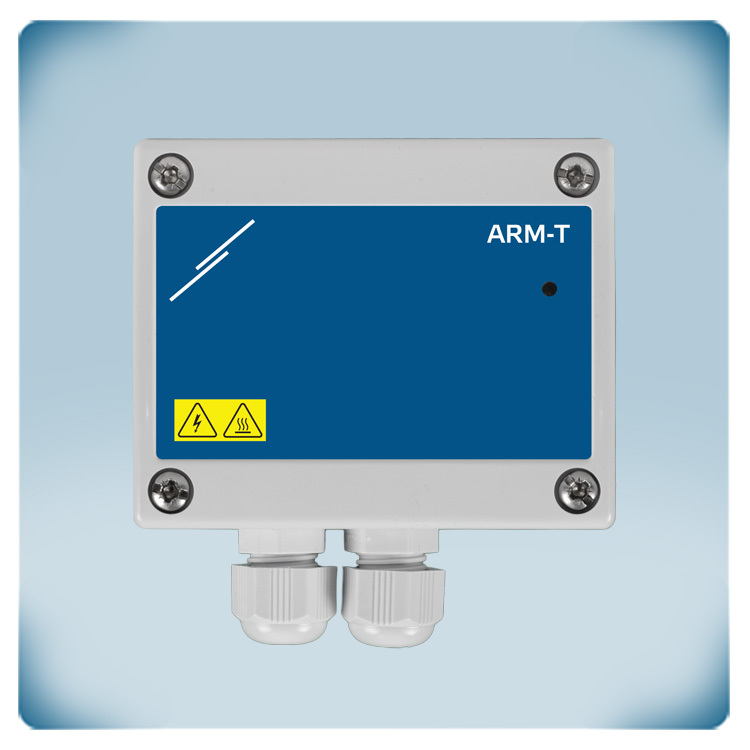

La LED RGB intégrée s’allume en blanc lorsque la sortie relais est OFF et en vert lorsque la sortie est ON.
La LED RGB intégrée s’allume en blanc lorsque la sortie relais est OFF et en vert lorsque la sortie est ON.
Quel est le domaine d’application prévu ?
Ce module est conçu pour les systèmes CVC et l’automatisation industrielle. Il est couramment utilisé dans les systèmes de ventilation contrôlée domestique (DCV), où des valeurs telles que le CO₂, la température, l’humidité ou le CO doivent déclencher une action. Les applications typiques incluent le contrôle de ventilateurs, l’activation d’alarmes et la mise en marche/arrêt de chauffages, registres, déshumidificateurs, pompes ou voyants d’avertissement. Le module agit comme une interface simple entre des capteurs avec sortie analogique et des dispositifs de commutation.
Ce module est conçu pour les systèmes CVC et l’automatisation industrielle. Il est couramment utilisé dans les systèmes de ventilation contrôlée domestique (DCV), où des valeurs telles que le CO₂, la température, l’humidité ou le CO doivent déclencher une action. Les applications typiques incluent le contrôle de ventilateurs, l’activation d’alarmes et la mise en marche/arrêt de chauffages, registres, déshumidificateurs, pompes ou voyants d’avertissement. Le module agit comme une interface simple entre des capteurs avec sortie analogique et des dispositifs de commutation.
Quelles sont les exigences en matière d’alimentation et de câblage ?

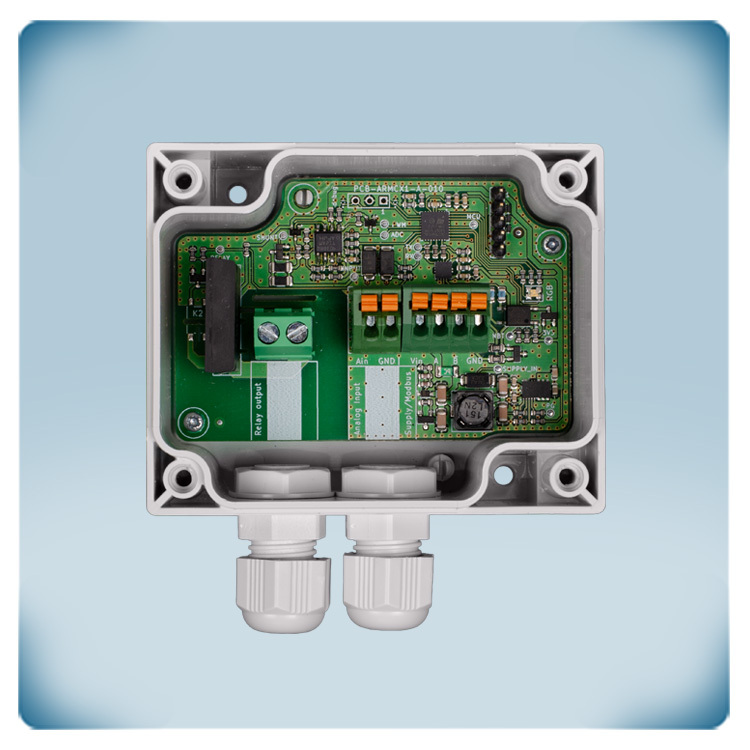

Le module nécessite une tension d’alimentation de 24 V CC. Des borniers à ressort sont utilisés pour connecter l’alimentation, la communication Modbus (RS485) et l’entrée analogique. La sortie relais est connectée via un bornier à vis.
Le module nécessite une tension d’alimentation de 24 V CC. Des borniers à ressort sont utilisés pour connecter l’alimentation, la communication Modbus (RS485) et l’entrée analogique. La sortie relais est connectée via un bornier à vis.
Le relais peut-il être contrôlé via Modbus RTU ?
Oui. Le relais peut être contrôlé directement via la communication Modbus RTU. Cela permet de forcer la sortie relais à distance.
Oui. Le relais peut être contrôlé directement via la communication Modbus RTU. Cela permet de forcer la sortie relais à distance.
Lorsque la valeur 0 est écrite dans le registre holding 31 (HR31), le maître Modbus prend le contrôle du relais. Le relais peut alors être commuté via HR32 (0 = OFF, 1 = ON). Lorsque HR31 est remis à 1, le relais est de nouveau contrôlé par le signal d’entrée analogique.
Quelles sont les caractéristiques de protection et les exigences de montage ?

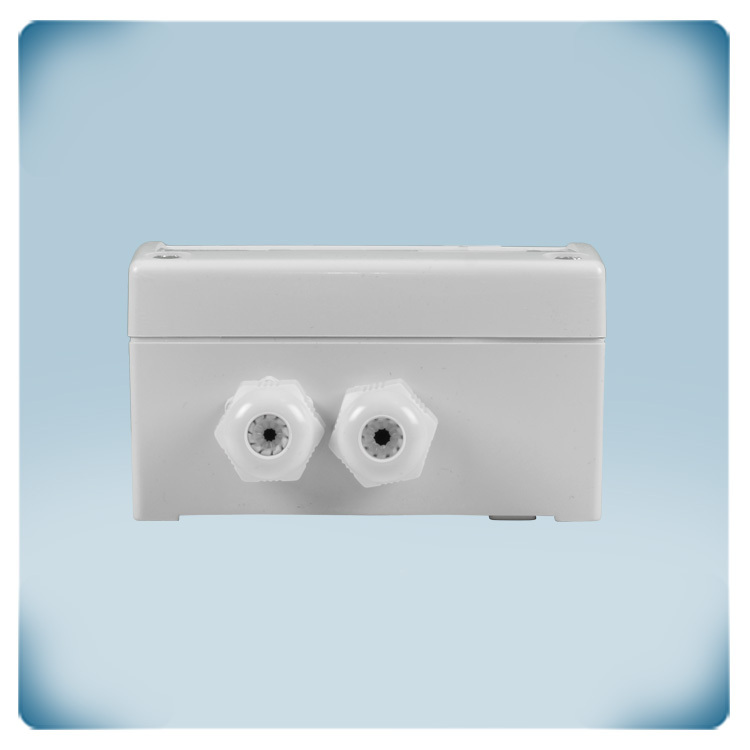

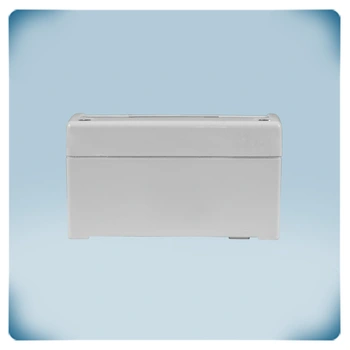

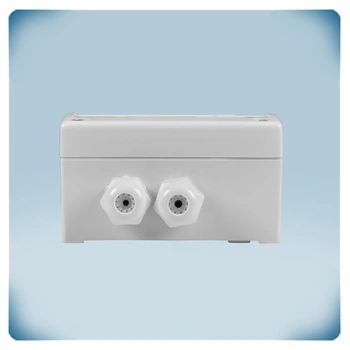

Le boîtier est fabriqué en plastique r-ABS VO (UL94) durable et offre une protection IP65 contre la poussière et l’eau. L’appareil doit être monté au mur et ne doit pas être installé en plein soleil. Grâce à sa conception robuste, il convient aux environnements exigeants.
Le boîtier est fabriqué en plastique r-ABS VO (UL94) durable et offre une protection IP65 contre la poussière et l’eau. L’appareil doit être monté au mur et ne doit pas être installé en plein soleil. Grâce à sa conception robuste, il convient aux environnements exigeants.
