Convertidor de señal analógica a relé | Alta potencia | 230 VAC
Descripción de producto
Los módulos ARM-TH activan su salida de relé cuando la señal analógica supera un valor umbral.
Una entrada analógica para supervisar una de las siguientes señales analógicas: 0–10 Volt / 0–20 mA / PWM.
Cuando se supera el umbral, el relé de estado sólido conmuta cargas inductivas entre 20 VAC y 240 VAC con una corriente máxima de 2 A.
La unidad puede conectarse a una red Modbus RTU para ajustar la configuración o forzar la salida del relé. Requiere una tensión de alimentación de 24 VDC.

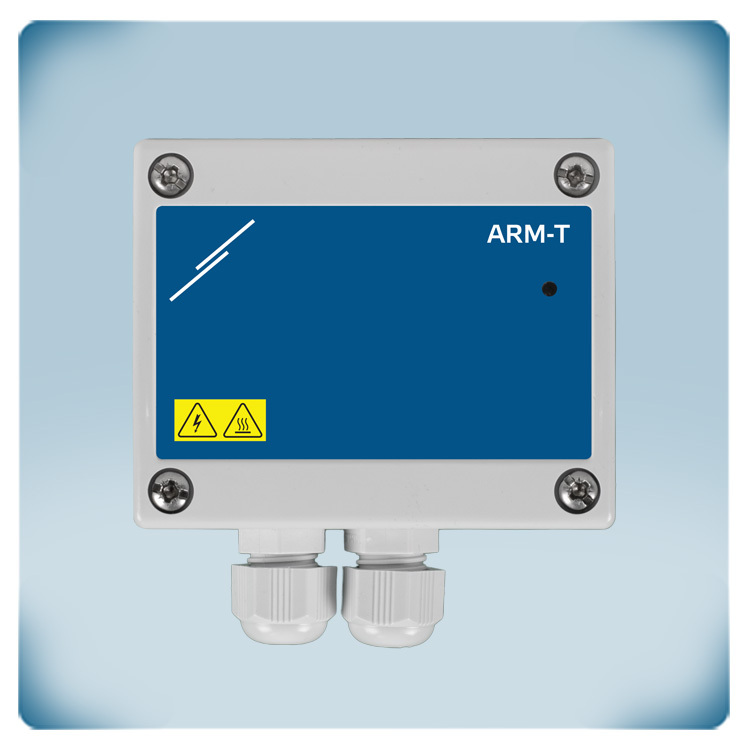

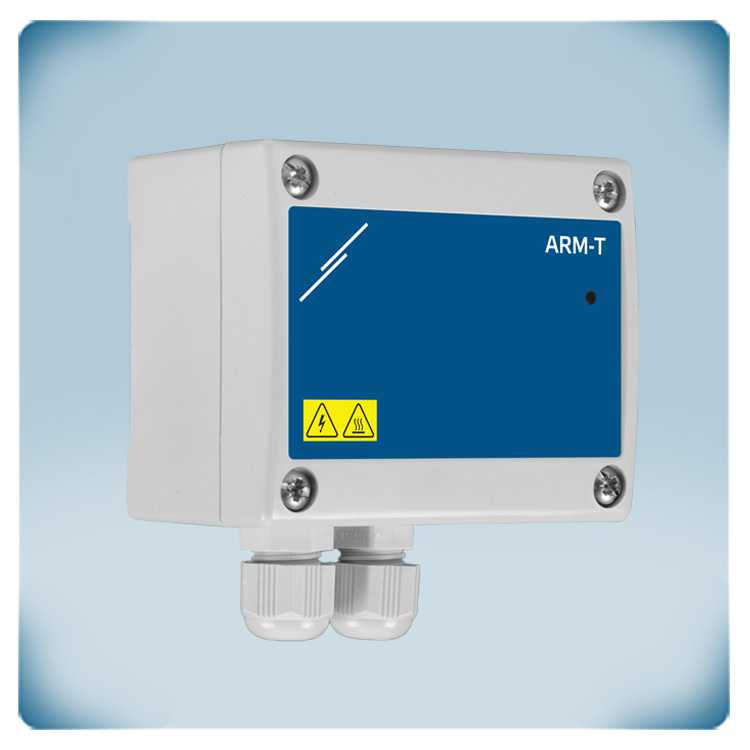

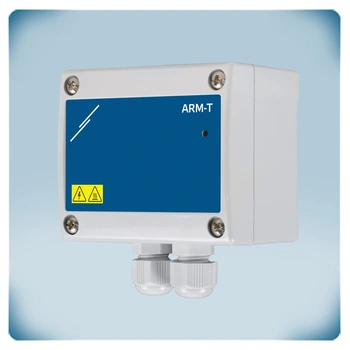

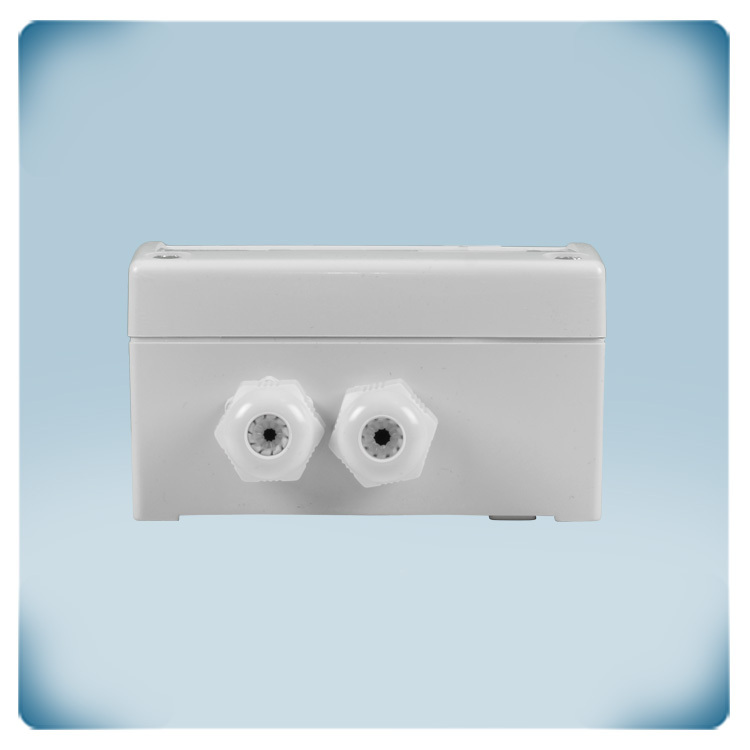

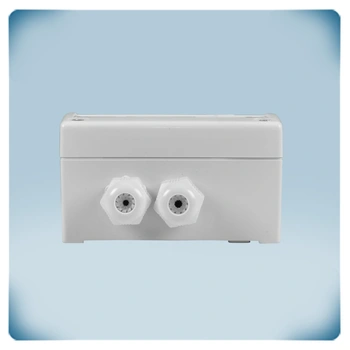

La carcasa permite montaje en superficie y ofrece un grado de protección IP54. El indicador LED muestra el estado actual.
Especificaciones y descripción adicionales
¿Qué hace el módulo analógico a relé?
Este módulo convierte una señal de entrada analógica en una señal de salida de relé según un umbral definido. El módulo supervisa una señal de entrada analógica (0–10 Volt, 0–20 mA o PWM). Cuando la señal alcanza el umbral establecido, el relé conmuta. El umbral puede ajustarse mediante Modbus (HR34) y el tipo de señal puede seleccionarse a través de HR21. La configuración, el control remoto y las actualizaciones de firmware se realizan mediante comunicación Modbus RTU.
Este módulo convierte una señal de entrada analógica en una señal de salida de relé según un umbral definido. El módulo supervisa una señal de entrada analógica (0–10 Volt, 0–20 mA o PWM). Cuando la señal alcanza el umbral establecido, el relé conmuta. El umbral puede ajustarse mediante Modbus (HR34) y el tipo de señal puede seleccionarse a través de HR21. La configuración, el control remoto y las actualizaciones de firmware se realizan mediante comunicación Modbus RTU.
Una aplicación típica es el control de ventilación. Si un sensor de CO₂ envía una señal de 0–10 Volt y el nivel de CO₂ se vuelve demasiado alto, el módulo activa un ventilador cuando se supera el valor umbral.
¿Cómo funciona el relé de estado sólido?
El ARM-TH utiliza un relé de estado sólido (SSR) en lugar de un relé electromecánico tradicional. El relé conmuta cuando se supera el umbral analógico configurado. Como funciona electrónicamente y no tiene partes móviles, opera de manera fiable, completamente silenciosa y sin desgaste mecánico.
Un relé mecánico utiliza contactos físicos que se mueven para abrir o cerrar un circuito. Con el tiempo, estos contactos pueden desgastarse debido al esfuerzo mecánico y al arco eléctrico. En cambio, un relé de estado sólido conmuta electrónicamente mediante componentes semiconductores. Esto lo hace más rápido, más duradero y más resistente a vibraciones y conmutaciones frecuentes. Otra diferencia importante es la vida útil y la fiabilidad: como un SSR no tiene contactos mecánicos, no existe desgaste físico. Además, el lado de control y el lado de carga están eléctricamente aislados, lo que protege la electrónica de control sensible.
Los SSR suelen estar diseñados para cargas de CA o de CC y no son intercambiables. El ARM-TH está diseñado para cargas de CA. La salida SSR puede conmutar cargas inductivas en el rango de 20–240 VAC. La corriente máxima de conmutación es de 2 A.
El LED RGB integrado se ilumina en blanco cuando la salida del relé está en OFF y en verde cuando está en ON.
¿Cuál es el área de aplicación prevista?
Este módulo está diseñado para sistemas HVAC y automatización industrial. Se utiliza comúnmente en sistemas de ventilación controlada por demanda (DCV), donde valores como CO₂, temperatura, humedad o CO deben activar una acción. Las aplicaciones típicas incluyen el control de ventiladores, la activación de alarmas y el encendido/apagado de calefactores, compuertas, deshumidificadores, bombas o luces de advertencia. El módulo actúa como una interfaz sencilla entre sensores con salida analógica y dispositivos de conmutación.
Este módulo está diseñado para sistemas HVAC y automatización industrial. Se utiliza comúnmente en sistemas de ventilación controlada por demanda (DCV), donde valores como CO₂, temperatura, humedad o CO deben activar una acción. Las aplicaciones típicas incluyen el control de ventiladores, la activación de alarmas y el encendido/apagado de calefactores, compuertas, deshumidificadores, bombas o luces de advertencia. El módulo actúa como una interfaz sencilla entre sensores con salida analógica y dispositivos de conmutación.
¿Cuáles son los requisitos de alimentación y cableado?

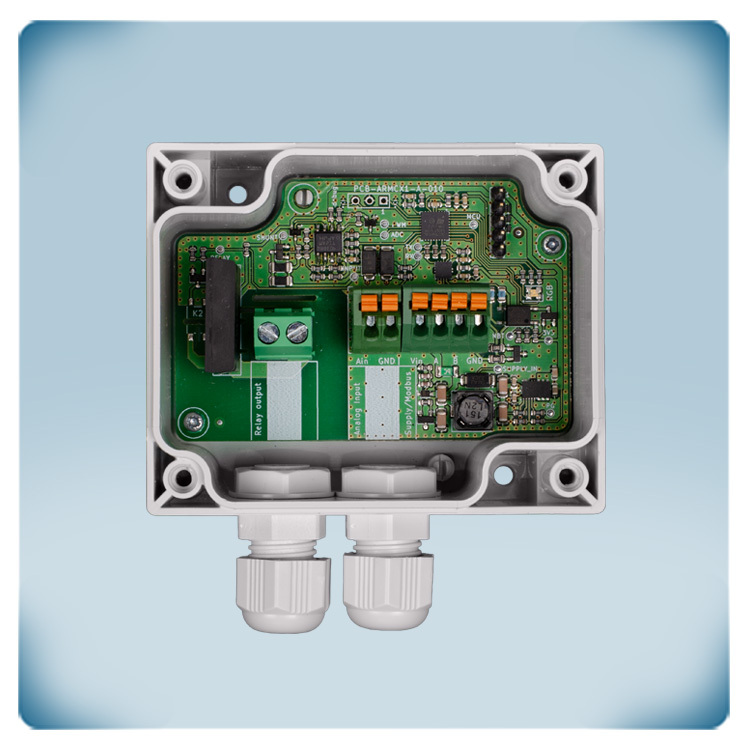

El módulo requiere una tensión de alimentación de 24 VDC. Se utilizan bornes con resorte para conectar la alimentación, la comunicación Modbus (RS485) y la entrada analógica. La salida del relé se conecta mediante un borne de tornillo.
El módulo requiere una tensión de alimentación de 24 VDC. Se utilizan bornes con resorte para conectar la alimentación, la comunicación Modbus (RS485) y la entrada analógica. La salida del relé se conecta mediante un borne de tornillo.
¿Puede controlarse el relé mediante Modbus RTU?
Sí. El relé puede controlarse directamente mediante comunicación Modbus RTU. Esto permite forzar remotamente la salida del relé.
Sí. El relé puede controlarse directamente mediante comunicación Modbus RTU. Esto permite forzar remotamente la salida del relé.
Cuando se escribe el valor 0 en el registro holding 31 (HR31), el maestro Modbus toma el control del relé. El relé puede entonces conmutarse mediante HR32 (0 = OFF, 1 = ON). Cuando HR31 vuelve a establecerse en 1, el relé vuelve a ser controlado por la señal de entrada analógica.
¿Cuáles son las características de protección y los requisitos de montaje?
La carcasa está fabricada en plástico r-ABS VO (UL94) resistente y ofrece protección IP54 contra polvo y agua. El dispositivo debe montarse en la pared y no debe instalarse bajo luz solar directa. Gracias a su diseño robusto, es adecuado para entornos exigentes.
La carcasa está fabricada en plástico r-ABS VO (UL94) resistente y ofrece protección IP54 contra polvo y agua. El dispositivo debe montarse en la pared y no debe instalarse bajo luz solar directa. Gracias a su diseño robusto, es adecuado para entornos exigentes.
