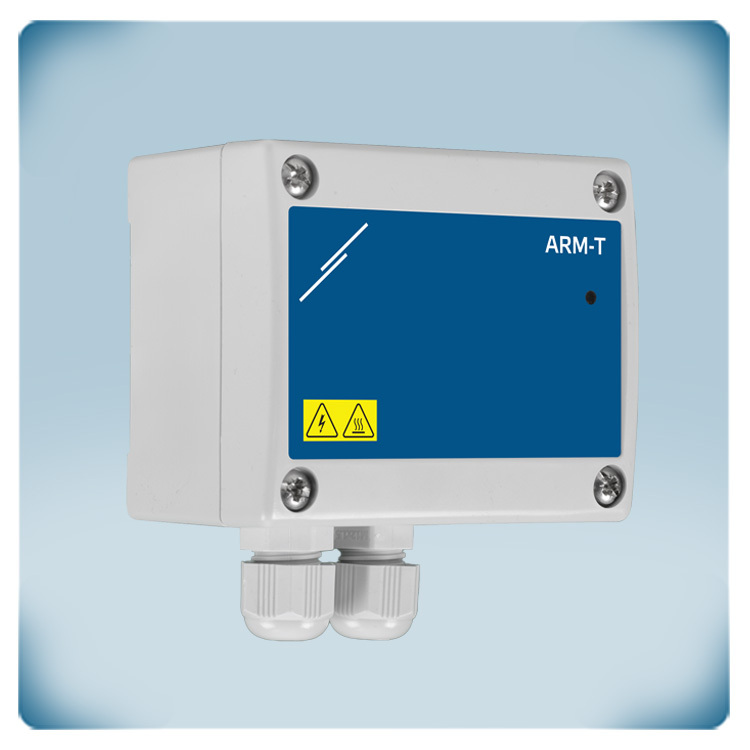

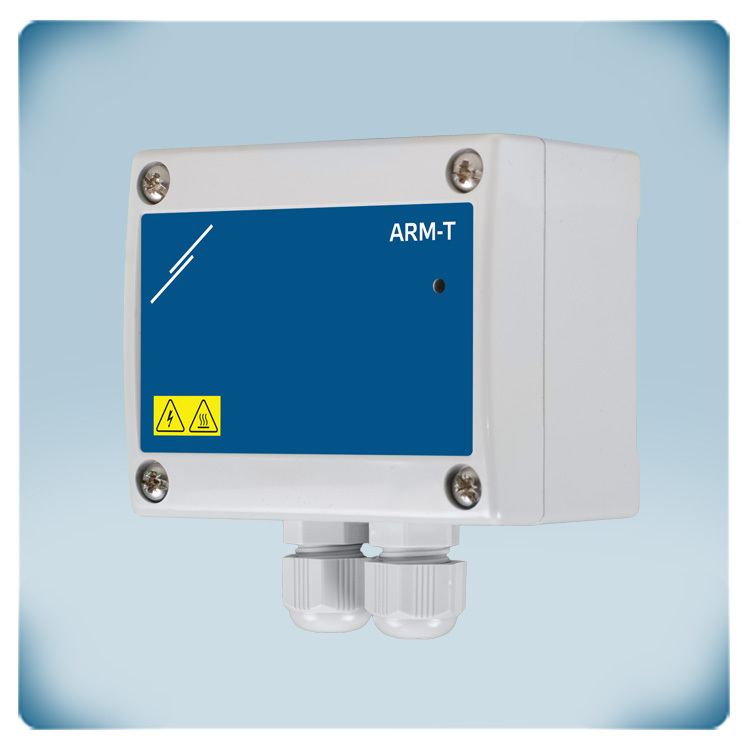

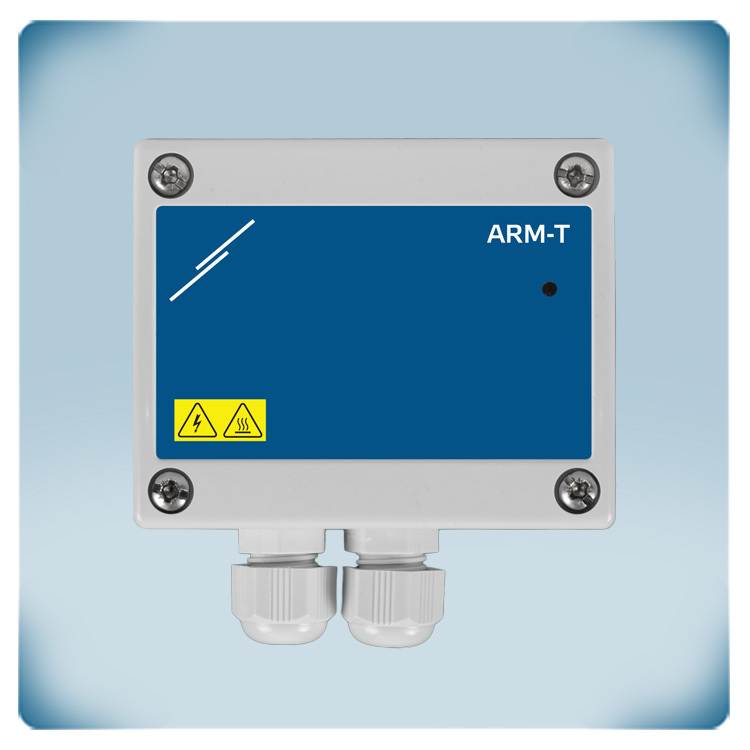

Analoge signaal-naar-relais omvormer | Hoog vermogen | 230 VAC
Productbeschrijving
De ARM-TH modules schakelen hun relaisuitgang wanneer het analoge signaal een drempelwaarde overschrijdt.
Eén analoge ingang monitort één van de volgende signalen: 0–10 V / 0–20 mA / PWM. Wanneer de drempelwaarde wordt overschreden, schakelt het solid state relais inductieve lasten tussen 20 VAC en 240 VAC met een maximale stroom van 2 A.
Het toestel kan worden aangesloten op een Modbus RTU-netwerk om instellingen aan te passen of om de relaisuitgang te overrulen. Een voedingsspanning van 24 VDC is vereist.
De behuizing is geschikt voor opbouwmontage en biedt een IP54-beschermingsgraad. De LED-indicator geeft de huidige status weer.
Aanvullende specificaties en beschrijvingen
Wat doet de analoog-naar-relais-module?
Deze module zet een analoog ingangssignaal om in een relaisuitgangssignaal op basis van een ingestelde drempelwaarde. De module monitort één analoge ingang (0–10 V, 0–20 mA of PWM). Wanneer het signaal de ingestelde drempelwaarde bereikt, schakelt het relais. De drempelwaarde kan worden aangepast via Modbus (HR34) en het signaaltype kan worden geselecteerd via HR21. Configuratie, bediening vanop afstand en firmware-updates gebeuren via Modbus RTU-communicatie.
Hoe werkt een solid state relais?
De ARM-TH gebruikt een solid state relais (SSR) in plaats van een traditioneel elektromechanisch relais. Het relais schakelt wanneer de ingestelde analoge drempelwaarde wordt overschreden. Omdat het elektronisch werkt en geen bewegende onderdelen heeft, werkt het stil, betrouwbaar en is het niet onderhevig aan mechanische slijtage.
Een mechanisch relais gebruikt fysieke contacten die bewegen om een circuit te openen of te sluiten. Na verloop van tijd kunnen deze contacten slijten door mechanische belasting en vonkvorming. Een solid state relais (SSR) daarentegen, schakelt elektronisch met behulp van halfgeleiders. Dit maakt het sneller, duurzamer en beter bestand tegen trillingen en frequent schakelen. Een ander belangrijk verschil is levensduur en betrouwbaarheid. Omdat een SSR geen mechanische contacten heeft, is er geen fysieke slijtage. Bovendien zijn de besturingszijde en belastingszijde elektrisch geïsoleerd, wat de gevoelige besturingselektronica beschermt.
SSR's zijn meestal ontworpen voor AC- of DC-belastingen en zijn niet uitwisselbaar. De ARM-TH is ontworpen voor AC-belastingen. De SSR-uitgang kan inductieve lasten van 20 tot 240 VAC schakelen, met een maximale stroom van 2 A. De geïntegreerde RGB-LED brandt wit wanneer de relaisuitgang UIT staat en groen wanneer de uitgang AAN is.
Wat is het toepassingsgebied?
Deze module is ontworpen voor HVAC-systemen en industriële automatisering. Ze wordt vaak toegepast in Domestic Controlled Ventilation (DCV)-systemen, waarbij waarden zoals CO2, temperatuur, vochtigheid of CO een actie moeten activeren. Typische toepassingen zijn het regelen van ventilatoren, het activeren van alarmen, en het in- of uitschakelen van heaters, kleppen, ontvochtigers, pompen of waarschuwingslichten. De module fungeert als een eenvoudige interface tussen sensoren met een analoge uitgang en apparaten die geschakeld moeten worden.
Wat zijn de vereisten voor vermogen en bedrading?

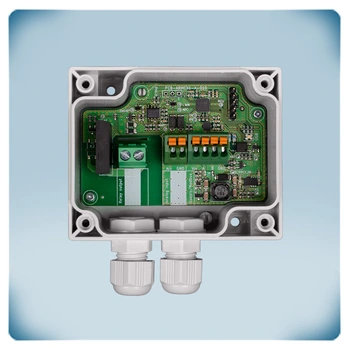

De module werkt op een voedingsspanning van 24 VDC. Voor de aansluiting van de voeding, de Modbus-communicatie (RS485) en de analoge ingang worden veerklemmen gebruikt, terwijl de relaisuitgang wordt aangesloten via een schroefklem.
Kan het relais via Modbus RTU worden bestuurd?
Ja, het relais kan rechtstreeks worden aangestuurd via Modbus RTU, waardoor het mogelijk is de relaisuitgang vanop afstand te overrulen. Wanneer de waarde 0 wordt geschreven naar holding register 31 (HR31), neemt de Modbus-master de controle over het relais. Het relais kan dan worden geschakeld via HR32, waarbij 0 = OFF en 1 = ON. Als HR31 opnieuw op 1 wordt gezet, wordt het relais weer gestuurd door het analoge ingangssignaal.
Wat zijn de beschermingsgraden en vereisten voor montage?

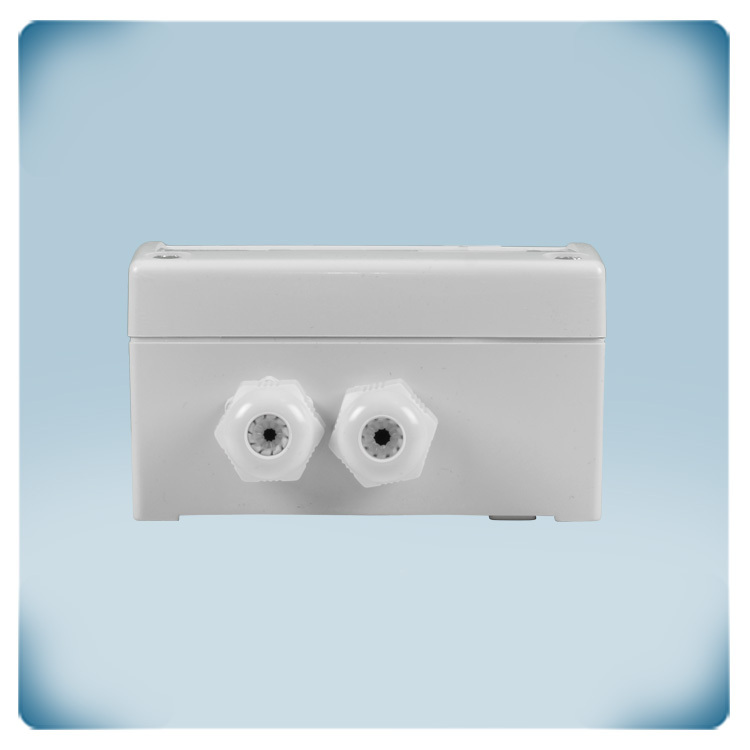

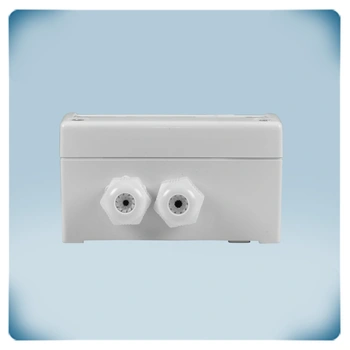

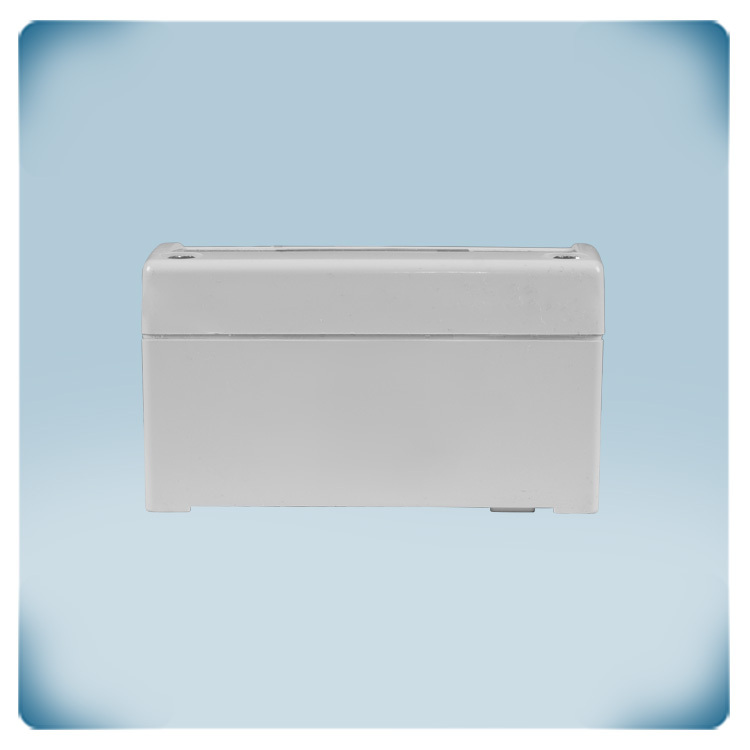

De behuizing is vervaardigd uit duurzaam r-ABS VO (UL94) plastic en biedt een IP54-bescherming tegen stof en water. Het toestel is geschikt voor wandmontage en mag niet in direct zonlicht worden geïnstalleerd. Dankzij het robuuste ontwerp is de module geschikt voor gebruik in veeleisende omgevingen.
