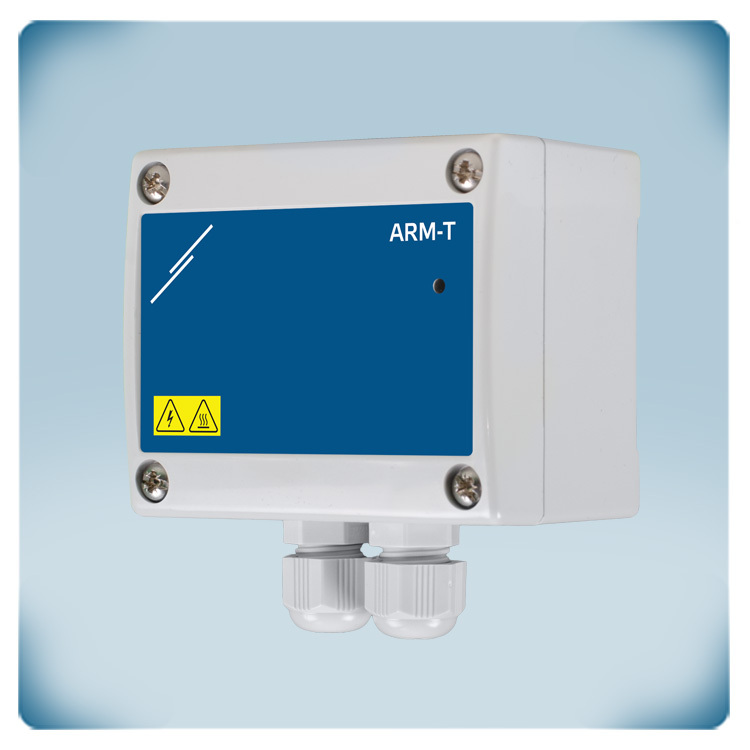

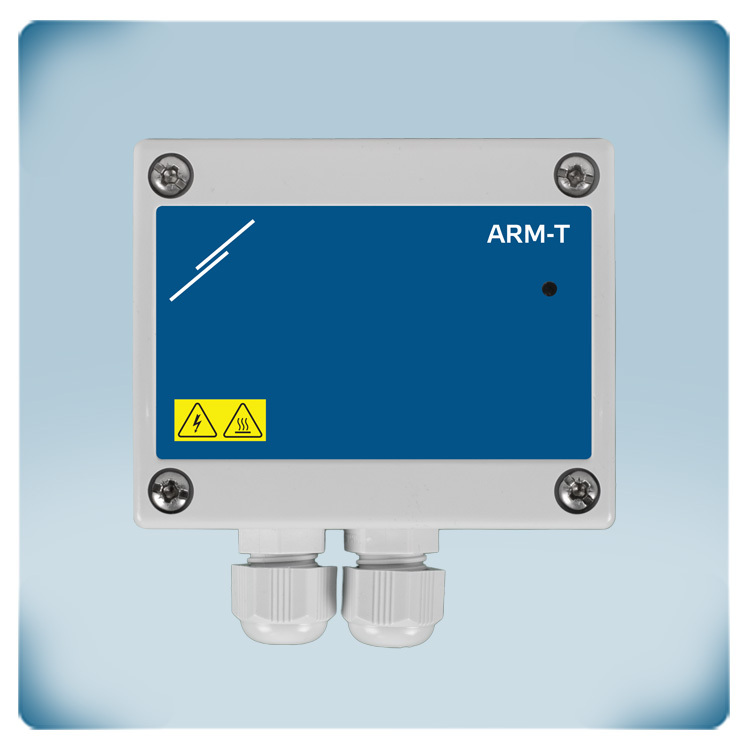

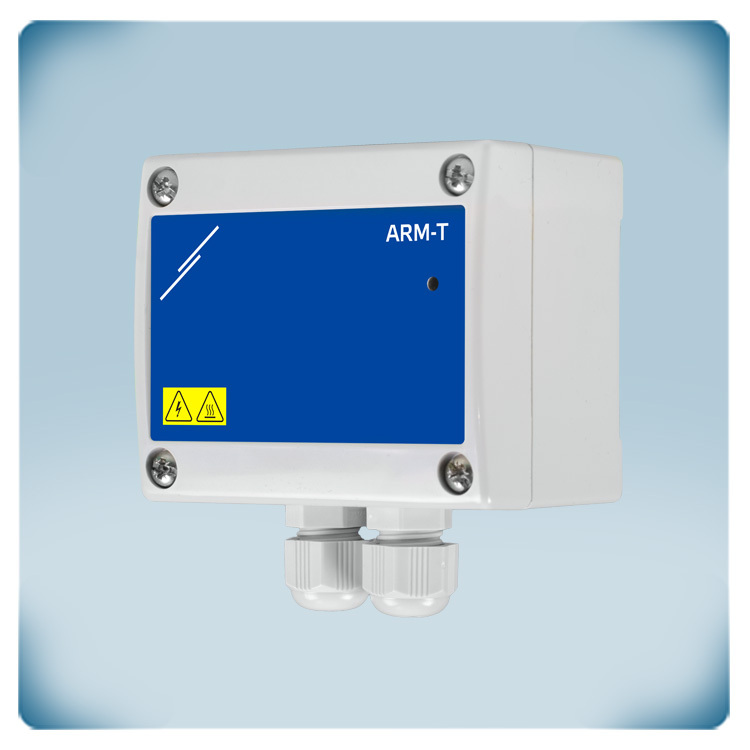

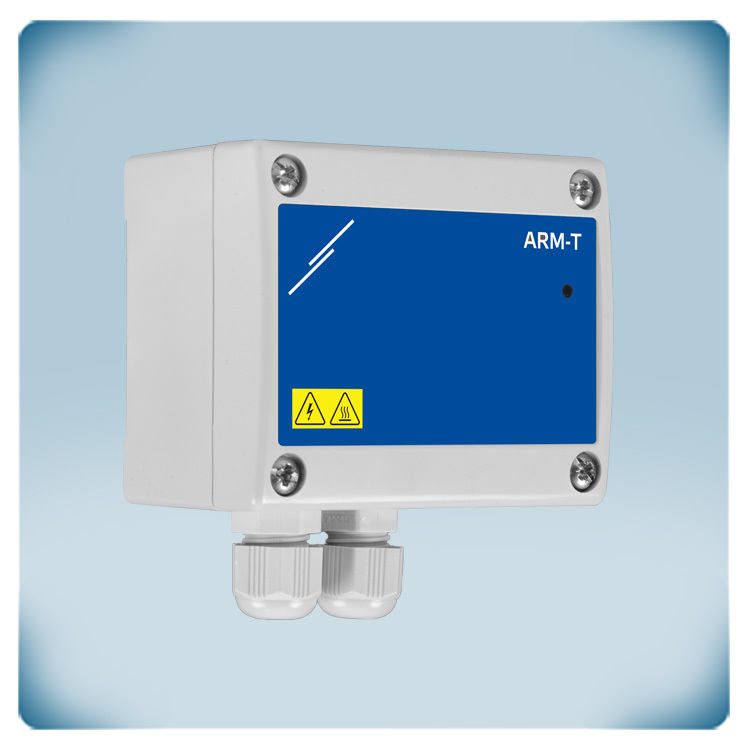

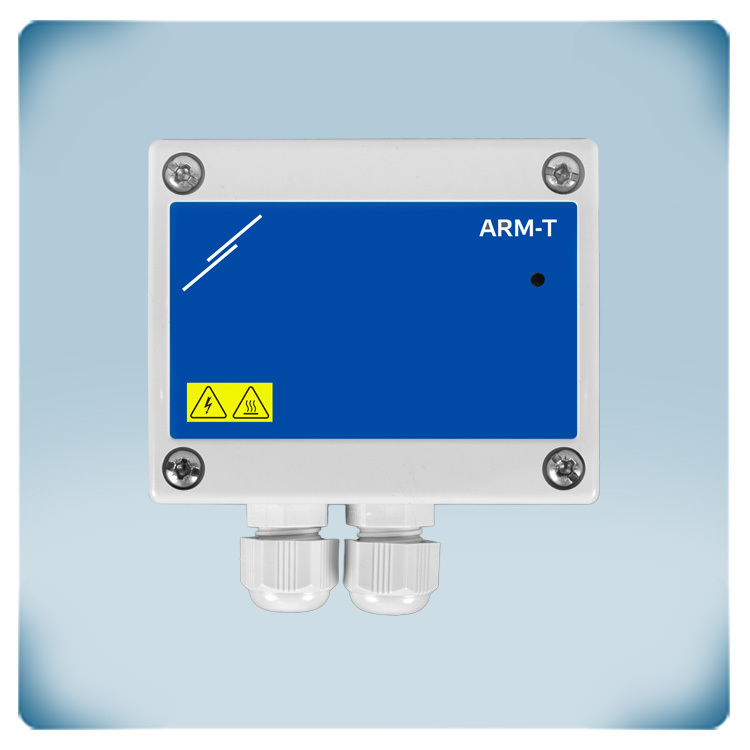

Перетворювач аналогового сигналу в релейний | 230 VAC
Опис продукту
Модулі ARM-TH перемикають свій релейний вихід, коли аналоговий сигнал перевищує порогове значення.
Один аналоговий вхід для контролю одного з наступних аналогових сигналів: 0-10 В / 0-20 мА / ШІМ.
Коли порогове значення перевищується, твердотільне реле перемикає індуктивні навантаження між 20 В змінного струму і 240 В змінного струму з максимальним струмом 2 А.
Пристрій можна підключити до мережі Modbus RTU для налаштування параметрів або для заміни виходу реле. Він вимагає напруги живлення 24 В постійного струму.
Корпус пристрою дозволяє монтаж на поверхні і забезпечує захист класу IP65. Світлодіодний індикатор показує поточний стан.
Додаткові характеристики та опис
Що робить цей модуль перетворення аналогового сигналу в релейний?
Цей модуль перетворює аналоговий вхідний сигнал у релейний вихідний сигнал на основі заданого порогового значення. Модуль моніторить один аналоговий вхідний сигнал (0–10 В, 0–20 мА або PWM). Коли сигнал досягає заданого порогу, реле перемикається. Поріг можна налаштувати через Modbus (HR34), а тип сигналу можна вибрати через HR21. Конфігурація, дистанційне керування та оновлення програмного забезпечення здійснюються через комунікацію Modbus RTU.
Типове застосування — контроль вентиляції. Якщо датчик CO₂ передає сигнал 0–10 В і рівень CO₂ стає занадто високим, модуль увімкне вентилятор, коли буде перевищено порогове значення.
Цей модуль перетворює аналоговий вхідний сигнал у релейний вихідний сигнал на основі заданого порогового значення. Модуль моніторить один аналоговий вхідний сигнал (0–10 В, 0–20 мА або PWM). Коли сигнал досягає заданого порогу, реле перемикається. Поріг можна налаштувати через Modbus (HR34), а тип сигналу можна вибрати через HR21. Конфігурація, дистанційне керування та оновлення програмного забезпечення здійснюються через комунікацію Modbus RTU.
Типове застосування — контроль вентиляції. Якщо датчик CO₂ передає сигнал 0–10 В і рівень CO₂ стає занадто високим, модуль увімкне вентилятор, коли буде перевищено порогове значення.
Як працює твердотільне реле?
ARM-TH використовує твердотільне реле (SSR) замість традиційного електромеханічного реле. Реле перемикається, коли перевищується налаштований аналоговий поріг. Оскільки воно працює електронно і не має рухомих частин, воно працює надійно, абсолютно безшумно і без механічного зношування.
Механічне реле використовує фізичні контакти, які рухаються для розмикання або замикання кола. З часом ці контакти можуть зношуватися через механічне навантаження та іскріння. У свою чергу, твердотільне реле перемикається електронно за допомогою напівпровідникових компонентів. Це робить його швидшим, більш довговічним і стійким до вібрації та частих перемикань. Інша важлива відмінність — це термін служби та надійність. Оскільки SSR не має механічних контактів, фізичне зношування відсутнє. Крім того, керуюча і навантажувальна сторони електрично ізольовані, що захищає чутливу електроніку керування.
SSR зазвичай проектуються або для змінного струму (AC), або для постійного струму (DC) і не є взаємозамінними. ARM-TH розроблений для навантажень змінного струму. Вихід SSR може перемикати індуктивні навантаження в діапазоні 20 - 240 В AC. Максимальний струм перемикання — 2 А.
Вбудований RGB світлодіод світиться білим, коли вихід реле вимкнений, і зеленим, коли вихід увімкнений.
ARM-TH використовує твердотільне реле (SSR) замість традиційного електромеханічного реле. Реле перемикається, коли перевищується налаштований аналоговий поріг. Оскільки воно працює електронно і не має рухомих частин, воно працює надійно, абсолютно безшумно і без механічного зношування.
Механічне реле використовує фізичні контакти, які рухаються для розмикання або замикання кола. З часом ці контакти можуть зношуватися через механічне навантаження та іскріння. У свою чергу, твердотільне реле перемикається електронно за допомогою напівпровідникових компонентів. Це робить його швидшим, більш довговічним і стійким до вібрації та частих перемикань. Інша важлива відмінність — це термін служби та надійність. Оскільки SSR не має механічних контактів, фізичне зношування відсутнє. Крім того, керуюча і навантажувальна сторони електрично ізольовані, що захищає чутливу електроніку керування.
SSR зазвичай проектуються або для змінного струму (AC), або для постійного струму (DC) і не є взаємозамінними. ARM-TH розроблений для навантажень змінного струму. Вихід SSR може перемикати індуктивні навантаження в діапазоні 20 - 240 В AC. Максимальний струм перемикання — 2 А.
Вбудований RGB світлодіод світиться білим, коли вихід реле вимкнений, і зеленим, коли вихід увімкнений.
Яка сфера використання?
Цей модуль призначений для систем HVAC та промислової автоматизації. Він часто використовується в системах контролю вентиляції в домогосподарствах (DCV), де значення, такі як CO₂, температура, вологість або CO, повинні викликати дію зовнішнього пристрою. Типові застосування включають контроль вентиляторів, активацію сигналізацій та увімкнення/вимкнення обігрівачів, засувок, осушувачів, насосів або сигналізаційних вогнів. Модуль працює як простий інтерфейс між датчиками з аналоговим виходом і пристроями для перемикання.
Цей модуль призначений для систем HVAC та промислової автоматизації. Він часто використовується в системах контролю вентиляції в домогосподарствах (DCV), де значення, такі як CO₂, температура, вологість або CO, повинні викликати дію зовнішнього пристрою. Типові застосування включають контроль вентиляторів, активацію сигналізацій та увімкнення/вимкнення обігрівачів, засувок, осушувачів, насосів або сигналізаційних вогнів. Модуль працює як простий інтерфейс між датчиками з аналоговим виходом і пристроями для перемикання.
Які вимоги до живлення та підключення проводів?

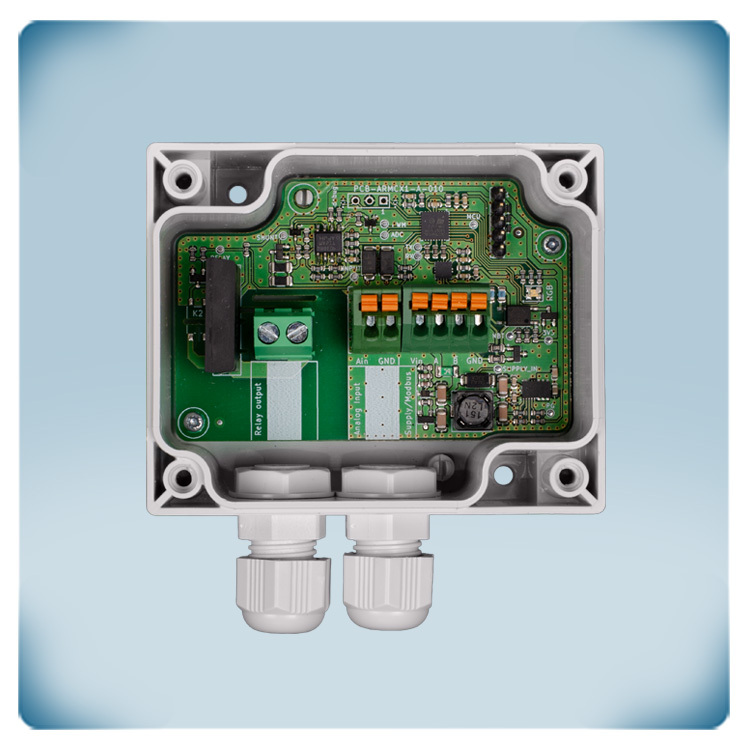

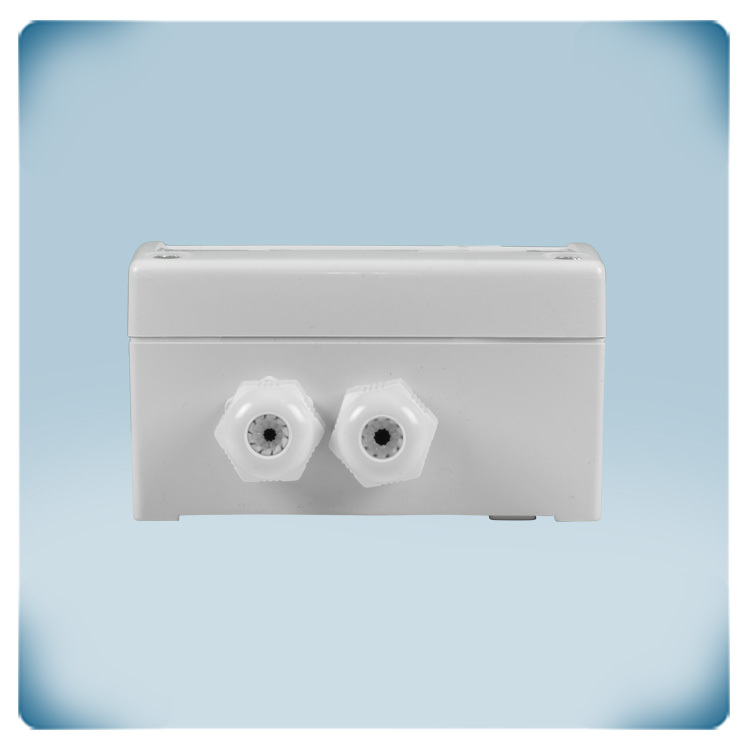

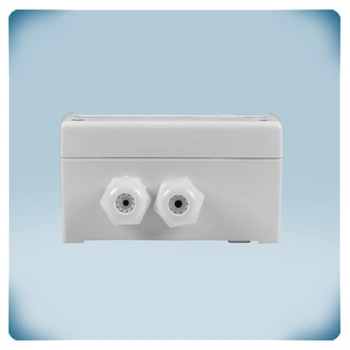

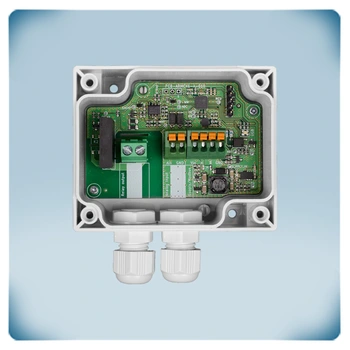

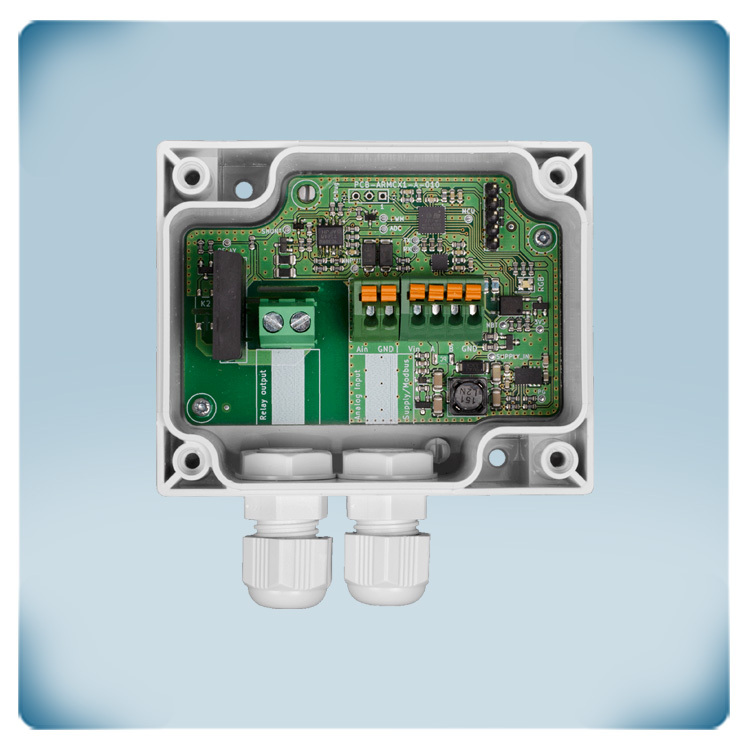

Модуль потребує джерела живлення 24 В постійного струму (DC). Для підключення джерела живлення, комунікації Modbus (RS485) та аналогового входу використовуються пружинні клеми. Вихід реле підключається через клеми зі шпильками.
Модуль потребує джерела живлення 24 В постійного струму (DC). Для підключення джерела живлення, комунікації Modbus (RS485) та аналогового входу використовуються пружинні клеми. Вихід реле підключається через клеми зі шпильками.
Чи можна керувати реле через Modbus RTU?
Так. Реле можна керувати безпосередньо через комунікацію Modbus RTU. Це дозволяє віддалено перевищити вихід реле.
Коли значення 0 записується в регістр утримання 31 (HR31), майстер Modbus бере на себе управління реле. Реле можна перемикати через HR32 (0 = ВИМКНУТО, 1 = УВІМКНУТО). Коли HR31 відновлюється до значення 1, реле знову керується через аналоговий вхідний сигнал.
Так. Реле можна керувати безпосередньо через комунікацію Modbus RTU. Це дозволяє віддалено перевищити вихід реле.
Коли значення 0 записується в регістр утримання 31 (HR31), майстер Modbus бере на себе управління реле. Реле можна перемикати через HR32 (0 = ВИМКНУТО, 1 = УВІМКНУТО). Коли HR31 відновлюється до значення 1, реле знову керується через аналоговий вхідний сигнал.
Які захисні функції та вимоги до монтажу?

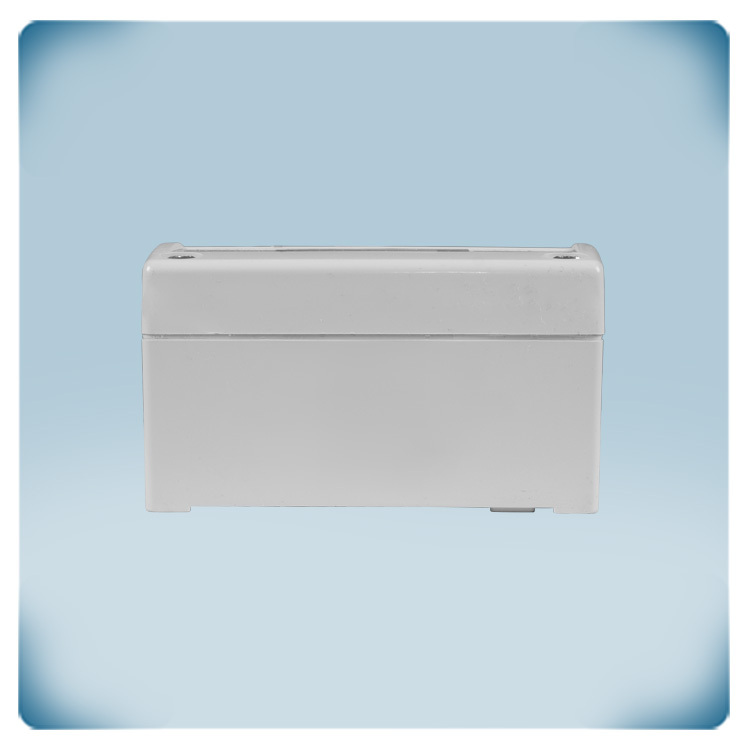

Корпус виготовлений з міцного пластика r-ABS VO (UL94) і забезпечує захист IP54 від пилу та води. Пристрій повинен бути змонтований на стіні і не слід встановлювати його на прямому сонячному світлі. Завдяки своїй надійній конструкції, він підходить для вимогливих середовищ.
Корпус виготовлений з міцного пластика r-ABS VO (UL94) і забезпечує захист IP54 від пилу та води. Пристрій повинен бути змонтований на стіні і не слід встановлювати його на прямому сонячному світлі. Завдяки своїй надійній конструкції, він підходить для вимогливих середовищ.
