Convertitore analogico-relè | Alta potenza | 230 VAC

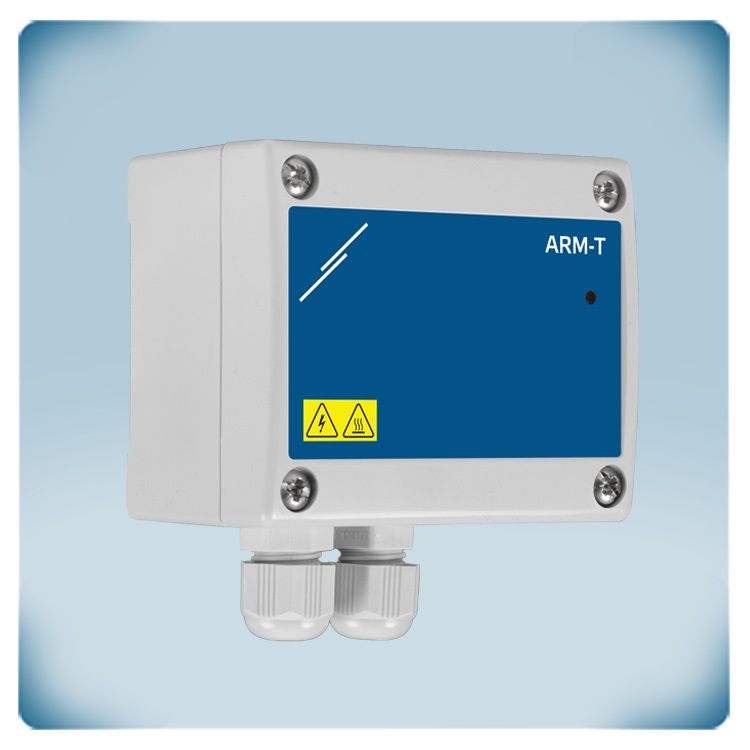

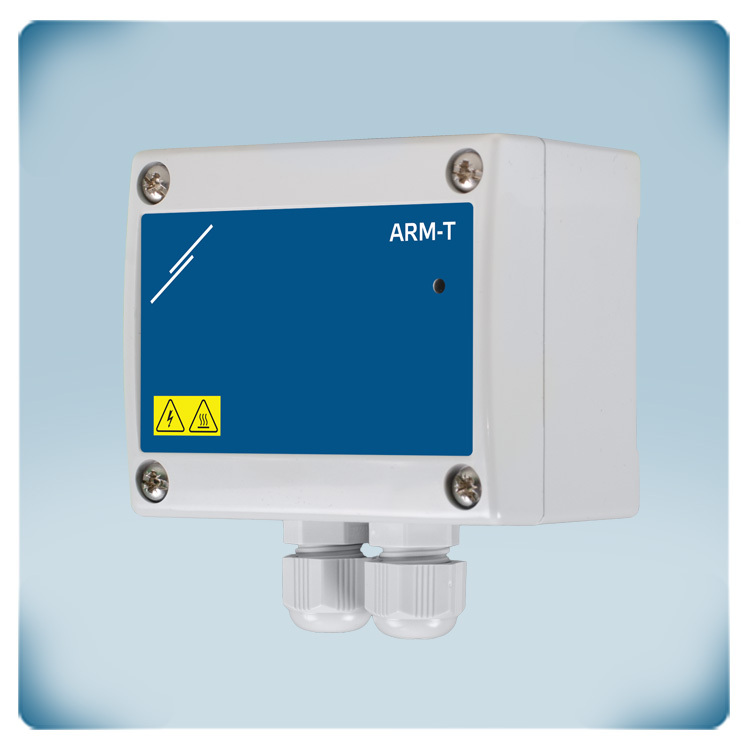

Descrizione del prodotto
I moduli ARM-TH attivano l’uscita a relè quando il segnale analogico supera un valore di soglia.
Un ingresso analogico consente di monitorare uno dei seguenti segnali analogici: 0–10 Volt / 0–20 mA / PWM.
Quando la soglia viene superata, il relè a stato solido commuta carichi induttivi tra 20 VAC e 240 VAC con una corrente massima di 2 A.
L’unità può essere collegata a una rete Modbus RTU per regolare le impostazioni o forzare l’uscita del relè. Richiede una tensione di alimentazione di 24 VDC.

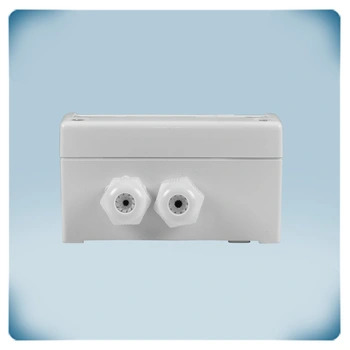

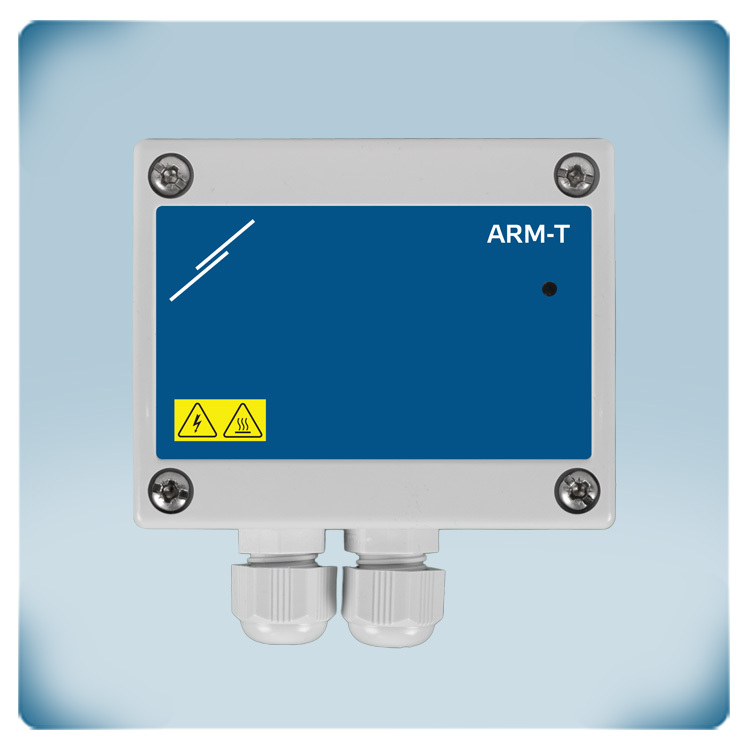

Il contenitore consente il montaggio a parete e offre un grado di protezione IP65. L’indicatore LED mostra lo stato corrente.
Specifiche e descrizioni aggiuntive
Cosa fa il modulo da analogico a relè?
Questo modulo converte un segnale di ingresso analogico in un’uscita a relè in base a una soglia definita. Il modulo monitora un ingresso analogico (0–10 Volt, 0–20 mA oppure PWM). Quando il segnale raggiunge la soglia impostata, il relè commuta.
Questo modulo converte un segnale di ingresso analogico in un’uscita a relè in base a una soglia definita. Il modulo monitora un ingresso analogico (0–10 Volt, 0–20 mA oppure PWM). Quando il segnale raggiunge la soglia impostata, il relè commuta.
La soglia può essere regolata tramite Modbus (HR34) e il tipo di segnale può essere selezionato tramite HR21. Configurazione, controllo remoto e aggiornamenti firmware avvengono tramite comunicazione Modbus RTU.
Un’applicazione tipica è il controllo della ventilazione. Se un sensore di CO₂ invia un segnale 0–10 Volt e il livello di CO₂ diventa troppo alto, il modulo attiva un ventilatore quando la soglia viene superata.
Come funziona il relè a stato solido?
L’ARM-TH utilizza un relè a stato solido (SSR) invece di un relè elettromeccanico tradizionale. Il relè commuta quando la soglia analogica configurata viene superata. Poiché funziona elettronicamente e non ha parti mobili, opera in modo affidabile, completamente silenzioso e senza usura meccanica.
Un relè meccanico utilizza contatti fisici che si muovono per aprire o chiudere un circuito. Con il tempo, questi contatti possono usurarsi a causa dello stress meccanico e degli archi elettrici. Al contrario, un relè a stato solido commuta elettronicamente tramite componenti semiconduttori. Questo lo rende più veloce, più durevole e più resistente alle vibrazioni e alle commutazioni frequenti.
Un’altra differenza importante riguarda la durata e l’affidabilità. Poiché un SSR non ha contatti meccanici, non c’è usura fisica. Inoltre, il lato di controllo e il lato di carico sono elettricamente isolati, proteggendo così l’elettronica di controllo sensibile.
Gli SSR sono generalmente progettati per carichi AC oppure DC e non sono intercambiabili. L’ARM-TH è progettato per carichi AC. L’uscita SSR può commutare carichi induttivi nell’intervallo 20–240 VAC. La corrente massima di commutazione è 2 A.
Il LED RGB integrato si illumina di bianco quando l’uscita relè è OFF e di verde quando l’uscita è ON.
Qual è l’ambito di utilizzo previsto?
Questo modulo è progettato per sistemi HVAC e per l’automazione industriale. È comunemente utilizzato nei sistemi di ventilazione controllata (DCV), dove valori come CO₂, temperatura, umidità o CO devono attivare un’azione. Applicazioni tipiche includono il controllo di ventilatori, l’attivazione di allarmi e l’accensione/spegnimento di riscaldatori, serrande, deumidificatori, pompe o segnalatori luminosi. Il modulo funge da semplice interfaccia tra sensori con uscita analogica e dispositivi di commutazione.
Quali sono i requisiti di alimentazione e cablaggio?

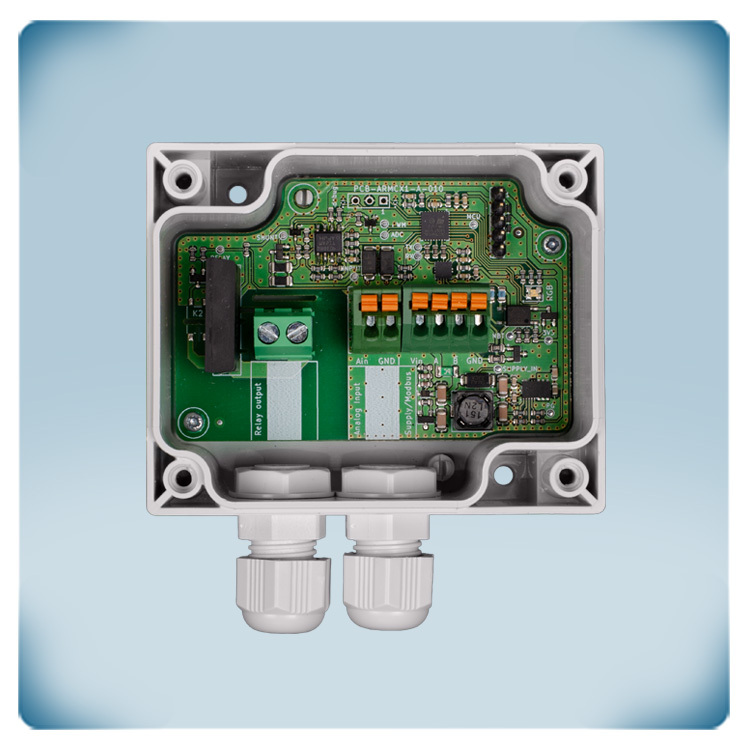

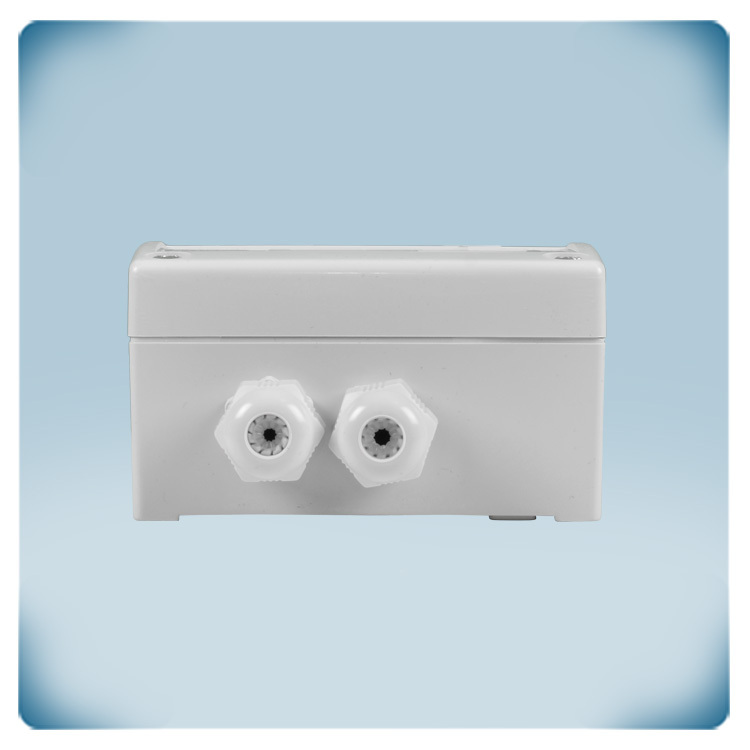

Il modulo richiede una tensione di alimentazione di 24 VDC. Per il collegamento dell’alimentazione, della comunicazione Modbus (RS485) e dell’ingresso analogico vengono utilizzati morsetti a molla. L’uscita relè è collegata tramite morsettiera a vite.
Il relè può essere controllato tramite Modbus RTU?
Sì. Il relè può essere controllato direttamente tramite comunicazione Modbus RTU, rendendo possibile il comando remoto dell’uscita.
Quando il valore 0 viene scritto nel registro holding 31 (HR31), il master Modbus assume il controllo del relè. Il relè può quindi essere commutato tramite HR32 (0 = OFF, 1 = ON). Quando HR31 viene riportato a 1, il relè torna a essere controllato dal segnale di ingresso analogico.
Quali sono le caratteristiche di protezione e i requisiti di installazione?
Il contenitore è realizzato in plastica r-ABS VO (UL94) resistente e offre un grado di protezione IP54 contro polvere e acqua. Il dispositivo deve essere montato a parete e non deve essere installato in esposizione diretta alla luce solare. Grazie alla sua struttura robusta, è adatto ad ambienti esigenti.
