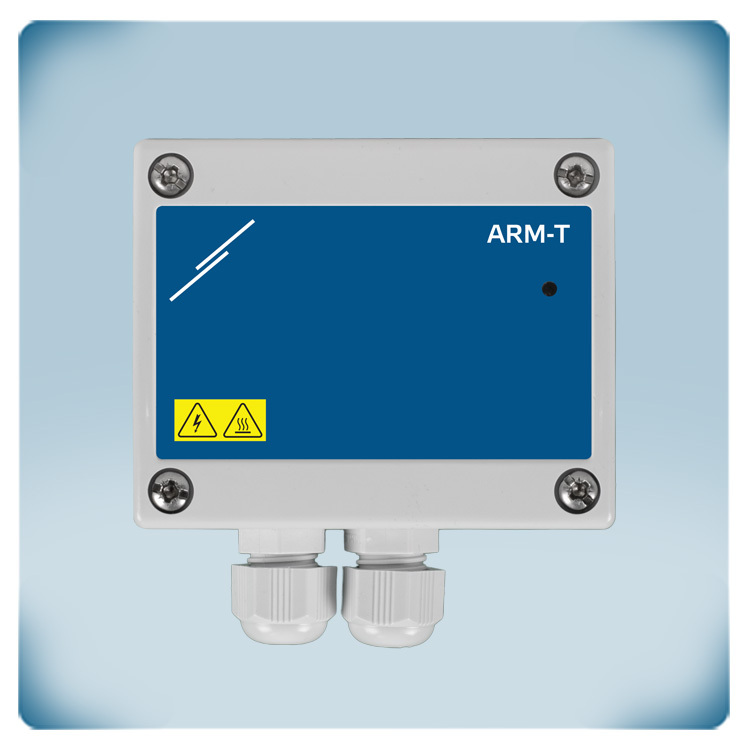

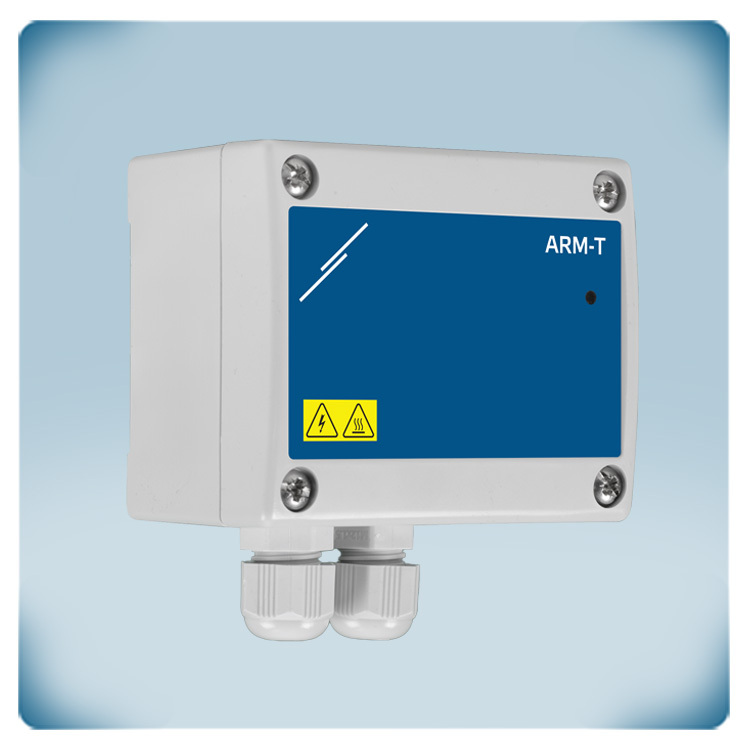

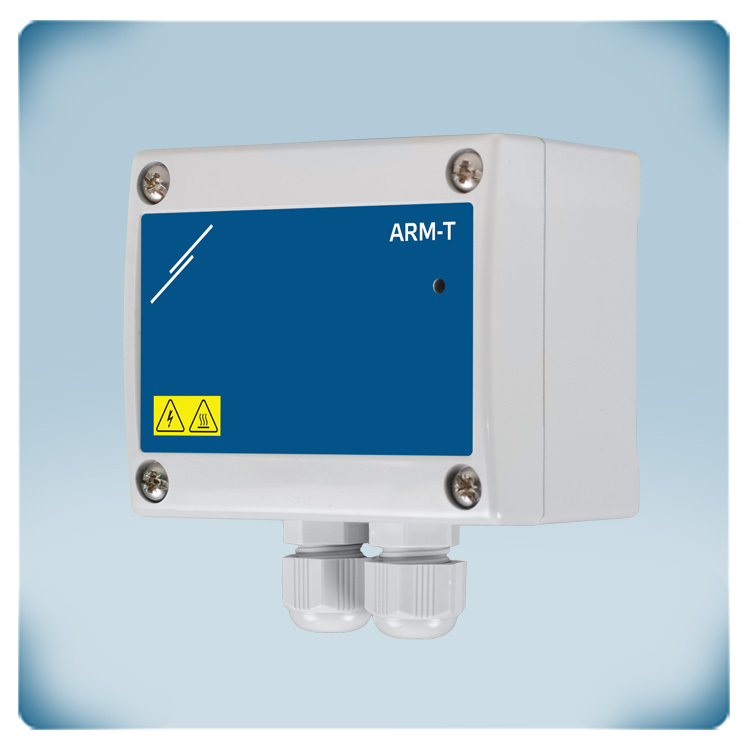

Analoginio signalo į relinį keitiklis | Didelė galia | 230 VAC
Produkto aprašymas
ARM-TH moduliai perjungia savo relinį išėjimą, kai analoginis signalas viršija nustatytą slenkstinę vertę.
Vienas analoginis įėjimas skirtas stebėti vieną iš šių analoginių signalų: 0–10 V / 0–20 mA / PWM. Viršijus slenkstinę vertę, puslaidininkinis relė perjungia indukcines apkrovas nuo 20 VAC iki 240 VAC, esant maksimaliai 2 A srovei.
Įrenginį galima prijungti prie „Modbus RTU“ tinklo nustatymams keisti arba relės išėjimui valdyti (perrašyti). Jam reikalinga 24 VDC maitinimo įtampa. Įrenginio korpusas pritaikytas montuoti ant paviršiaus ir atitinka IP65 apsaugos klasę. LED indikatorius rodo esamą būseną.
Papildomos specifikacijos ir aprašymas
Kaip veikia puslaidininkinė relė?
ARM-TH naudoja puslaidininkinę relę vietoje tradicinės elektromechaninės relės. Relė persijungia, kai viršijama sukonfigūruota analoginė slenkstinė vertė. Kadangi ji veikia elektroniniu principu ir neturi judančių dalių, jos veikimas yra patikimas, visiškai tylus ir be mechaninio nusidėvėjimo. Mechaninė relė naudoja fizinius kontaktus, kurie juda atidarydami arba uždarydami grandinę. Laikui bėgant šie kontaktai gali susidėvėti dėl mechaninio poveikio ir kibirkščiavimo. Tuo tarpu puslaidininkinė relė perjungia elektroniniu būdu, naudodama puslaidininkinius komponentus. Dėl to ji veikia greičiau, yra ilgaamžiškesnė ir atsparesnė vibracijai bei dažnam perjungimui. Kitas svarbus skirtumas – tarnavimo laikas ir patikimumas. Kadangi SSR neturi mechaninių kontaktų, nėra fizinio nusidėvėjimo. Be to, valdymo grandinė ir apkrovos grandinė yra elektriškai izoliuotos, todėl apsaugoma jautri valdymo elektronika. SSR paprastai yra skirtos arba kintamosios srovės (AC), arba nuolatinės srovės (DC) apkrovoms ir nėra tarpusavyje keičiamos. ARM-TH skirtas AC apkrovoms. SSR išėjimas gali perjungti indukcines apkrovas 20–240 VAC diapazone. Maksimali perjungimo srovė – 2 A. Integruotas RGB LED indikatorius šviečia baltai, kai relės išėjimas yra IŠJUNGTAS, ir žaliai, kai išėjimas yra ĮJUNGTAS.
Ką daro analoginio signalo į relės išėjimą modulis?
Šis modulis paverčia analoginį įėjimo signalą relės išėjimo signalu pagal nustatytą slenkstinę vertę. Modulis stebi vieną analoginį įėjimo signalą (0–10 V, 0–20 mA arba PWM). Kai signalas pasiekia nustatytą slenkstį, relė persijungia. Slenkstį galima reguliuoti per Modbus (HR34), o signalo tipą pasirinkti per HR21 registrą. Konfigūravimas, nuotolinis valdymas ir programinės įrangos (firmware) atnaujinimai atliekami per Modbus RTU ryšį. Tipinis pritaikymo pavyzdys – vėdinimo valdymas. Jei CO₂ jutiklis siunčia 0–10 V signalą ir CO₂ lygis tampa per didelis, modulis įjungia ventiliatorių, kai viršijama nustatyta slenkstinė vertė.
Šis modulis paverčia analoginį įėjimo signalą relės išėjimo signalu pagal nustatytą slenkstinę vertę. Modulis stebi vieną analoginį įėjimo signalą (0–10 V, 0–20 mA arba PWM). Kai signalas pasiekia nustatytą slenkstį, relė persijungia. Slenkstį galima reguliuoti per Modbus (HR34), o signalo tipą pasirinkti per HR21 registrą. Konfigūravimas, nuotolinis valdymas ir programinės įrangos (firmware) atnaujinimai atliekami per Modbus RTU ryšį. Tipinis pritaikymo pavyzdys – vėdinimo valdymas. Jei CO₂ jutiklis siunčia 0–10 V signalą ir CO₂ lygis tampa per didelis, modulis įjungia ventiliatorių, kai viršijama nustatyta slenkstinė vertė.
Kokios apsaugos savybės ir kokie montavimo reikalavimai?

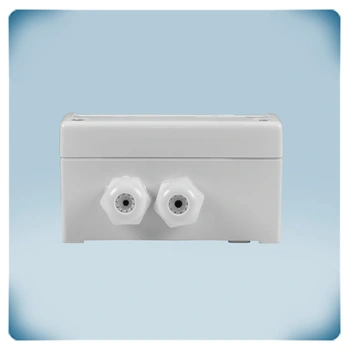

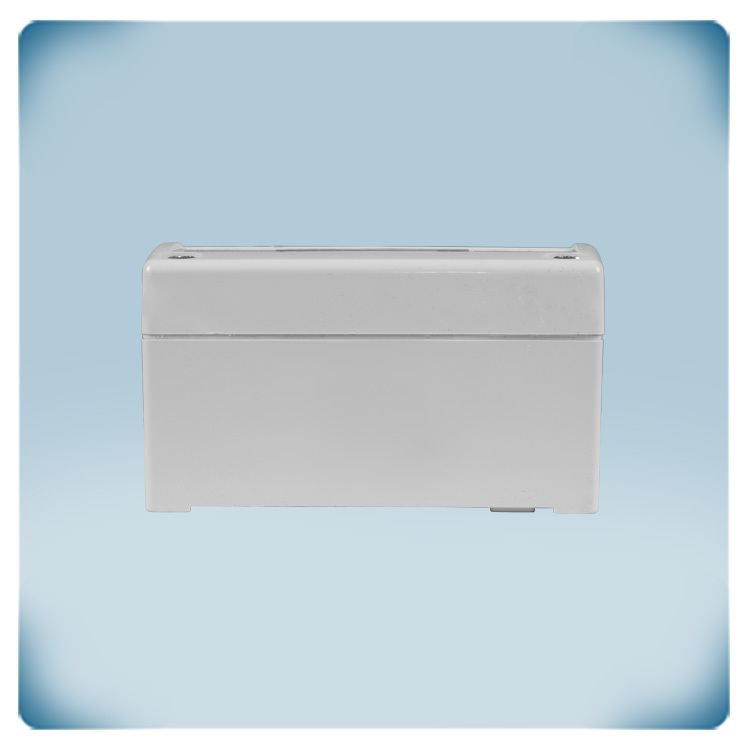

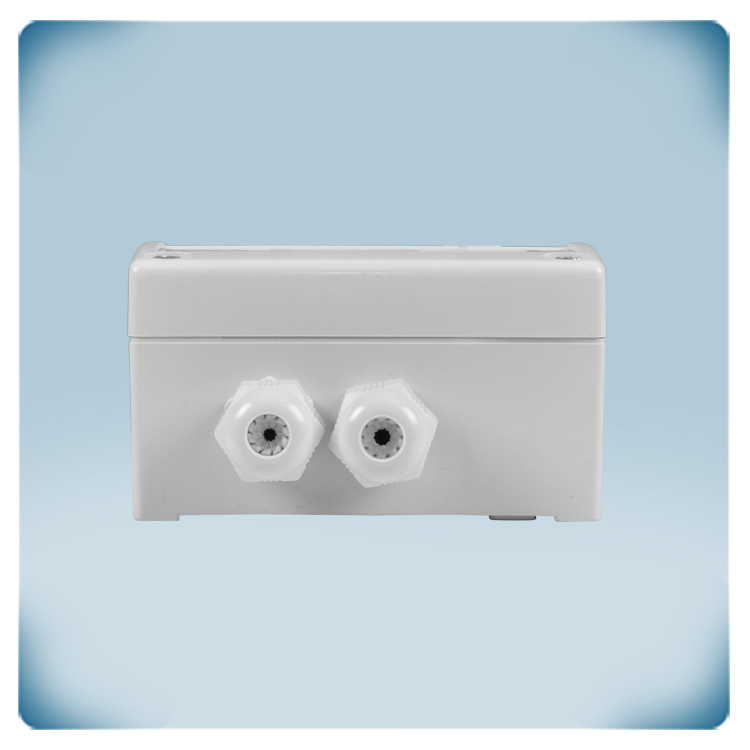

Korpusas pagamintas iš patvaraus r-ABS VO (UL94) plastiko ir užtikrina IP54 apsaugą nuo dulkių ir vandens. Įrenginys turi būti montuojamas ant sienos ir neturi būti įrengiamas tiesioginiuose saulės spinduliuose. Dėl tvirtos konstrukcijos jis tinkamas naudoti sudėtingomis aplinkos sąlygomis.
Korpusas pagamintas iš patvaraus r-ABS VO (UL94) plastiko ir užtikrina IP54 apsaugą nuo dulkių ir vandens. Įrenginys turi būti montuojamas ant sienos ir neturi būti įrengiamas tiesioginiuose saulės spinduliuose. Dėl tvirtos konstrukcijos jis tinkamas naudoti sudėtingomis aplinkos sąlygomis.
Ar relę galima valdyti per Modbus RTU?
Taip. Relę galima tiesiogiai valdyti per Modbus RTU ryšį, todėl įmanoma nuotoliniu būdu perimti relės valdymą.
Taip. Relę galima tiesiogiai valdyti per Modbus RTU ryšį, todėl įmanoma nuotoliniu būdu perimti relės valdymą.
Kai į laikymo registrą 31 (HR31) įrašoma reikšmė 0, Modbus valdiklis (master) perima relės kontrolę. Tada relė gali būti valdoma per HR32 (0 = IŠJUNGTA, 1 = ĮJUNGTA). Kai HR31 reikšmė vėl nustatoma į 1, relę vėl valdo analoginis įėjimo signalas.
Kokie maitinimo ir prijungimo reikalavimai?

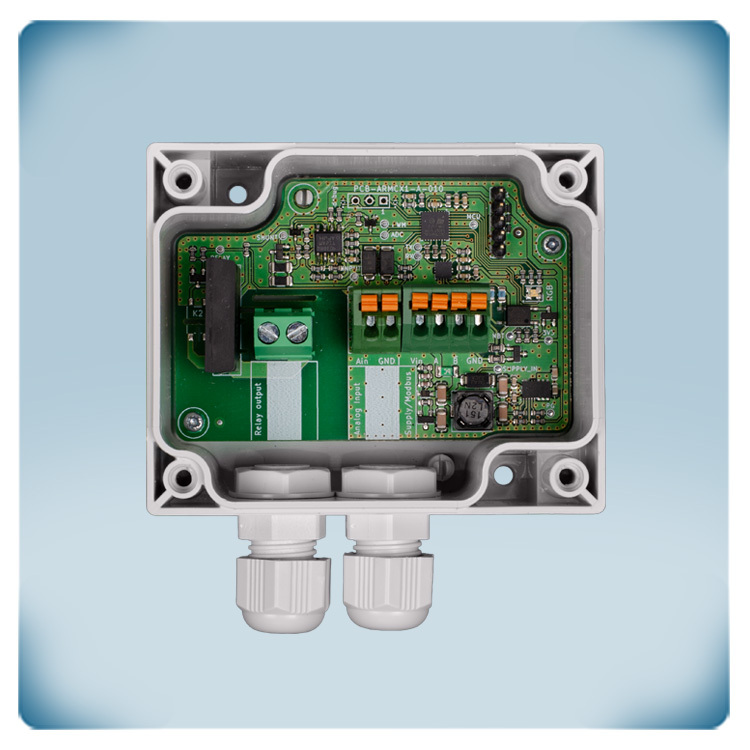

Moduliui reikalinga 24 VDC maitinimo įtampa. Maitinimas, Modbus ryšys (RS485) ir analoginis įėjimas prijungiami per spyruoklinius gnybtų blokus. Relės išėjimas prijungiamas per varžtinį gnybtų bloką.
Moduliui reikalinga 24 VDC maitinimo įtampa. Maitinimas, Modbus ryšys (RS485) ir analoginis įėjimas prijungiami per spyruoklinius gnybtų blokus. Relės išėjimas prijungiamas per varžtinį gnybtų bloką.
