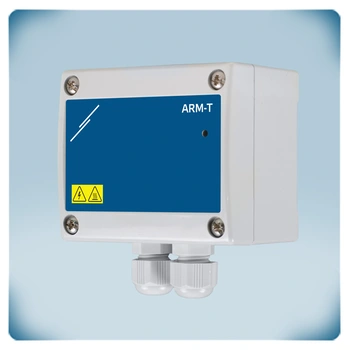

Преобразователь аналогового сигнала в релейный | 230 VAC
Описание продукта
Модули ARM-TH переключают свой релейный выход, когда аналоговый сигнал превышает пороговое значение.
Один аналоговый вход для контроля одного из следующих аналоговых сигналов: 0-10 В / 0-20 мА / ШИМ.
Когда пороговое значение превышается, твердотельное реле переключает индуктивные нагрузки между 20 В переменного тока и 240 В переменного тока с максимальным током 2 А.
Устройство можно подключить к сети Modbus RTU для настройки параметров или для замены выхода реле. Оно требует напряжения питания 24 В постоянного тока.

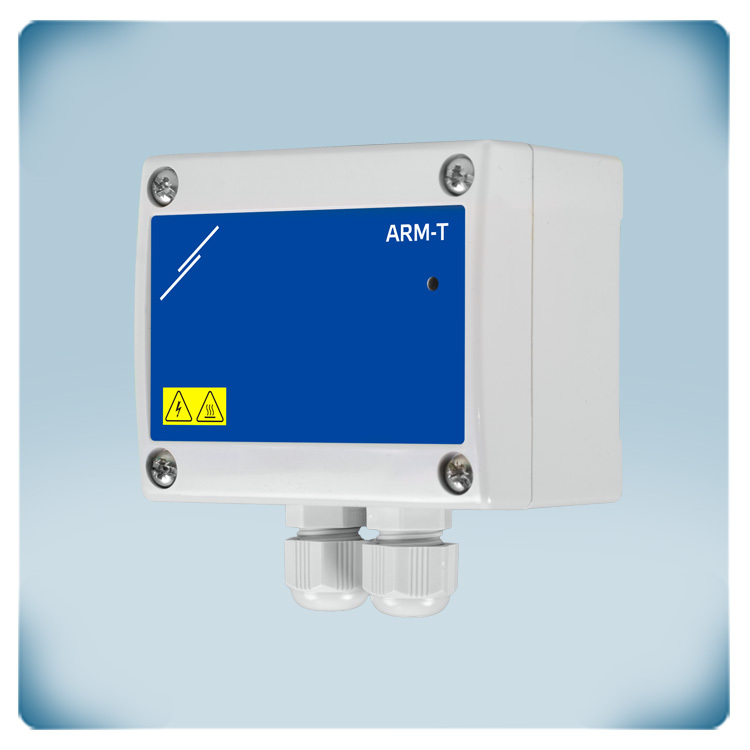

Корпус устройства позволяет монтаж на поверхности и обеспечивает защиту класса IP65. Светодиодный индикатор показывает текущее состояние.
Дополнительные спецификации и описание
Что делает этот модуль преобразования аналогового сигнала в релейный?
Этот модуль преобразует аналоговый входной сигнал в релейный выходной сигнал на основе заданного порогового значения. Модуль мониторит один аналоговый входной сигнал (0–10 В, 0–20 мА или PWM). Когда сигнал достигает заданного порога, реле переключается. Порог можно настроить через Modbus (HR34), а тип сигнала можно выбрать через HR21. Конфигурация, дистанционное управление и обновление программного обеспечения осуществляются через коммуникацию Modbus RTU.
Типичное применение — контроль вентиляции. Если датчик CO₂ передает сигнал 0–10 В и уровень CO₂ становится слишком высоким, модуль включит вентилятор, когда будет превышено пороговое значение.
Этот модуль преобразует аналоговый входной сигнал в релейный выходной сигнал на основе заданного порогового значения. Модуль мониторит один аналоговый входной сигнал (0–10 В, 0–20 мА или PWM). Когда сигнал достигает заданного порога, реле переключается. Порог можно настроить через Modbus (HR34), а тип сигнала можно выбрать через HR21. Конфигурация, дистанционное управление и обновление программного обеспечения осуществляются через коммуникацию Modbus RTU.
Типичное применение — контроль вентиляции. Если датчик CO₂ передает сигнал 0–10 В и уровень CO₂ становится слишком высоким, модуль включит вентилятор, когда будет превышено пороговое значение.
Как работает твердотельное реле?
ARM-TH использует твердотельное реле (SSR) вместо традиционного электромеханического реле. Реле переключается, когда превышен настроенный аналоговый порог. Поскольку оно работает электронно и не имеет движущихся частей, оно работает надежно, абсолютно бесшумно и без механического износа.
Механическое реле использует физические контакты, которые движутся для размыкания или замыкания цепи. Со временем эти контакты могут изнашиваться из-за механической нагрузки и искрения. В свою очередь, твердотельное реле переключается электронно с помощью полупроводниковых компонентов. Это делает его быстрее, более долговечным и устойчивым к вибрации и частым переключениям.
Другая важная особенность — это срок службы и надежность. Поскольку SSR не имеет механических контактов, физический износ отсутствует. Кроме того, управляющая и нагрузочная стороны электрически изолированы, что защищает чувствательную электронику управления.
SSR обычно проектируются либо для переменного тока (AC), либо для постоянного тока (DC) и не являются взаимозаменяемыми. ARM-TH разработан для нагрузок переменного тока. Выход SSR может переключать индуктивные нагрузки в диапазоне 20 - 240 В AC. Максимальный ток переключения — 2 А.
Встроенный RGB светодиод светится белым, когда выход реле выключен, и зеленым, когда выход включен.
ARM-TH использует твердотельное реле (SSR) вместо традиционного электромеханического реле. Реле переключается, когда превышен настроенный аналоговый порог. Поскольку оно работает электронно и не имеет движущихся частей, оно работает надежно, абсолютно бесшумно и без механического износа.
Механическое реле использует физические контакты, которые движутся для размыкания или замыкания цепи. Со временем эти контакты могут изнашиваться из-за механической нагрузки и искрения. В свою очередь, твердотельное реле переключается электронно с помощью полупроводниковых компонентов. Это делает его быстрее, более долговечным и устойчивым к вибрации и частым переключениям.
Другая важная особенность — это срок службы и надежность. Поскольку SSR не имеет механических контактов, физический износ отсутствует. Кроме того, управляющая и нагрузочная стороны электрически изолированы, что защищает чувствательную электронику управления.
SSR обычно проектируются либо для переменного тока (AC), либо для постоянного тока (DC) и не являются взаимозаменяемыми. ARM-TH разработан для нагрузок переменного тока. Выход SSR может переключать индуктивные нагрузки в диапазоне 20 - 240 В AC. Максимальный ток переключения — 2 А.
Встроенный RGB светодиод светится белым, когда выход реле выключен, и зеленым, когда выход включен.
Какая сфера использования?
Этот модуль предназначен для систем HVAC и промышленной автоматизации. Он часто используется в системах контроля вентиляции в домохозяйствах (DCV), где такие параметры, как CO₂, температура, влажность или CO, должны вызывать действия внешнего устройства. Типичные применения включают контроль вентиляторов, активацию сигнализаций и включение/выключение обогревателей, задвижек, осушителей, насосов или сигнализационных огней. Модуль работает как простой интерфейс между датчиками с аналоговым выходом и устройствами для переключения.
Этот модуль предназначен для систем HVAC и промышленной автоматизации. Он часто используется в системах контроля вентиляции в домохозяйствах (DCV), где такие параметры, как CO₂, температура, влажность или CO, должны вызывать действия внешнего устройства. Типичные применения включают контроль вентиляторов, активацию сигнализаций и включение/выключение обогревателей, задвижек, осушителей, насосов или сигнализационных огней. Модуль работает как простой интерфейс между датчиками с аналоговым выходом и устройствами для переключения.
Какие требования к питанию и подключению проводов?

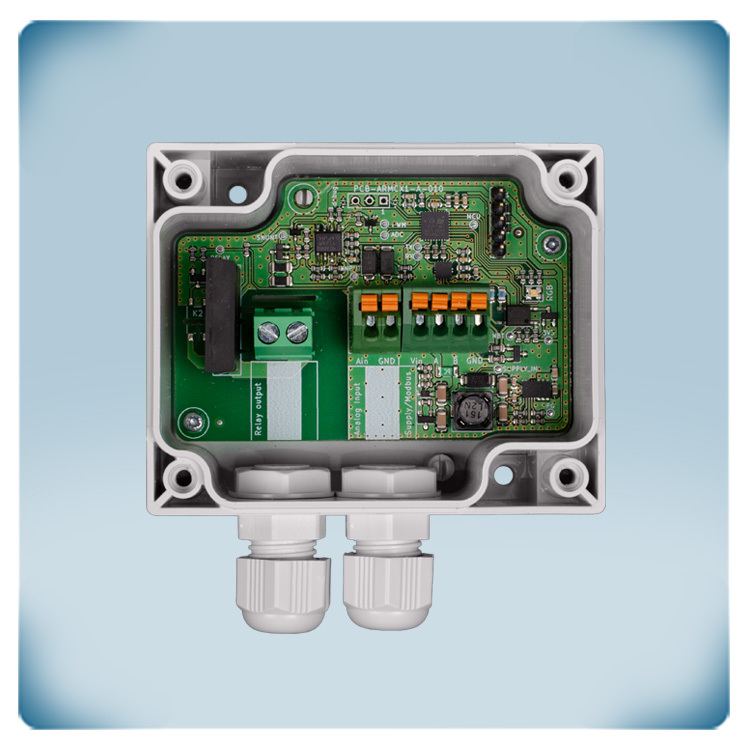

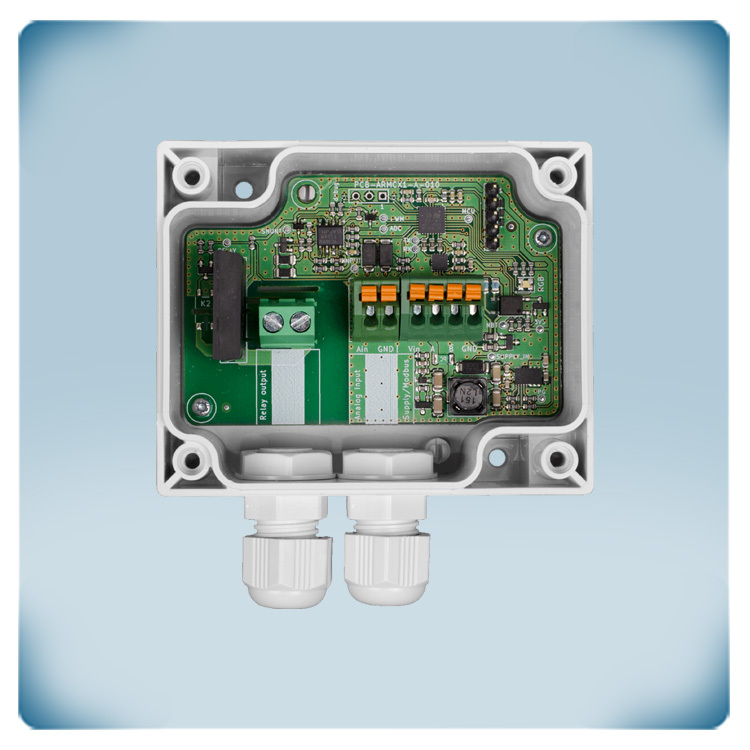

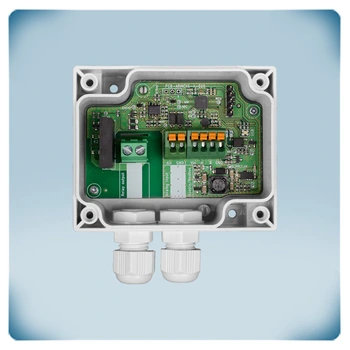

Модуль требует источника питания 24 В постоянного тока (DC). Для подключения источника питания, коммуникации Modbus (RS485) и аналогового входа используются пружинные клеммы. Выход реле подключается через клеммы с штифтами.
Модуль требует источника питания 24 В постоянного тока (DC). Для подключения источника питания, коммуникации Modbus (RS485) и аналогового входа используются пружинные клеммы. Выход реле подключается через клеммы с штифтами.
Можно ли управлять реле через Modbus RTU?
Да. Реле можно управлять напрямую через коммуникацию Modbus RTU. Это позволяет удаленно переключать выход реле.
Когда значение 0 записано в регистр удержания 31 (HR31), мастер Modbus берет на себя управление реле. Реле можно переключать через HR32 (0 = ВЫКЛЮЧЕНО, 1 = ВКЛЮЧЕНО). Когда HR31 восстанавливается до значения 1, реле снова управляется через аналоговый входной сигнал.
Да. Реле можно управлять напрямую через коммуникацию Modbus RTU. Это позволяет удаленно переключать выход реле.
Когда значение 0 записано в регистр удержания 31 (HR31), мастер Modbus берет на себя управление реле. Реле можно переключать через HR32 (0 = ВЫКЛЮЧЕНО, 1 = ВКЛЮЧЕНО). Когда HR31 восстанавливается до значения 1, реле снова управляется через аналоговый входной сигнал.
Какие защитные функции и требования к монтажу?

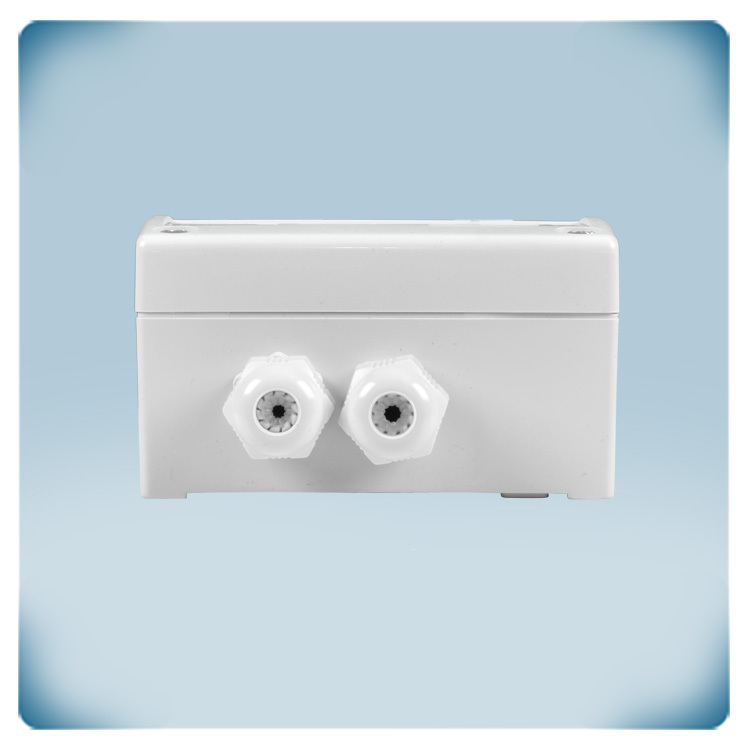

Корпус выполнен из прочного пластика r-ABS VO (UL94) и обеспечивает защиту IP54 от пыли и воды. Устройство должно быть смонтировано на стене и не следует устанавливать его под прямыми солнечными лучами. Благодаря своей надежной конструкции оно подходит для работы в требовательных условиях.
Корпус выполнен из прочного пластика r-ABS VO (UL94) и обеспечивает защиту IP54 от пыли и воды. Устройство должно быть смонтировано на стене и не следует устанавливать его под прямыми солнечными лучами. Благодаря своей надежной конструкции оно подходит для работы в требовательных условиях.
