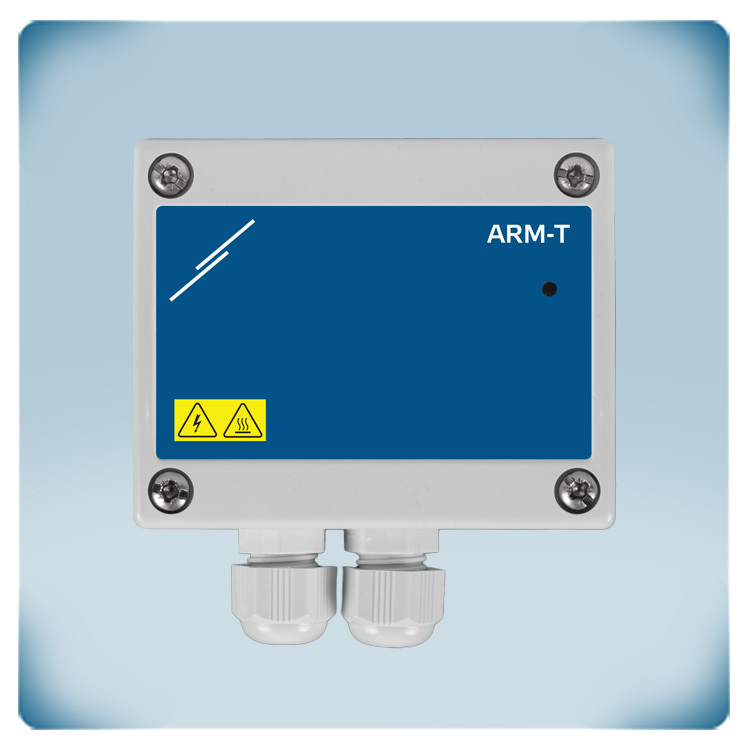

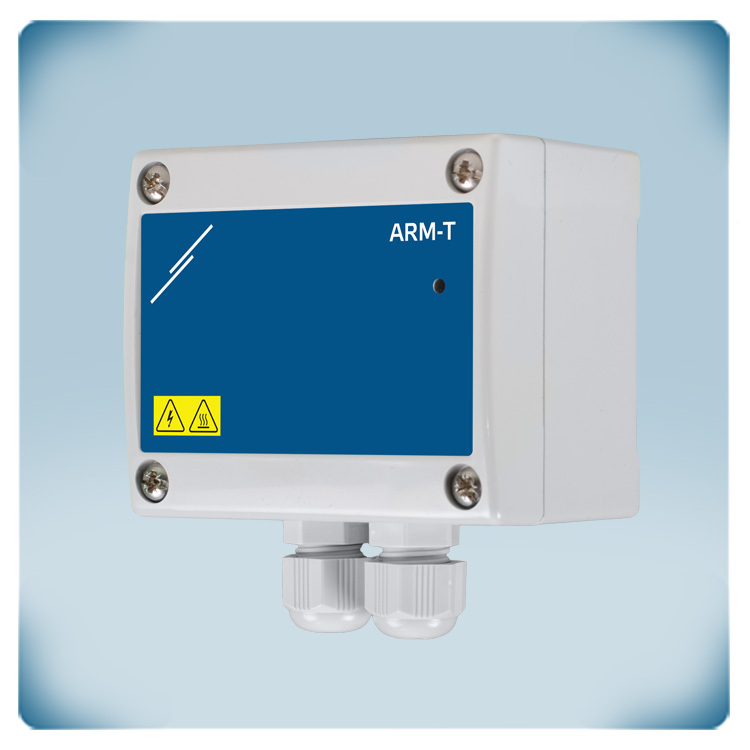

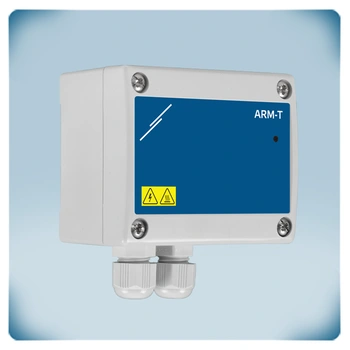

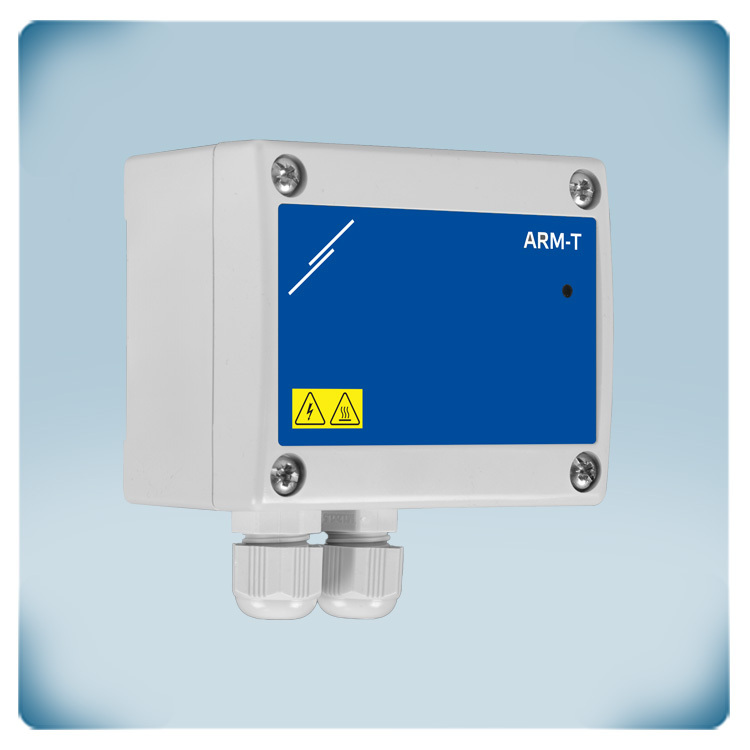

Analog sinyalden röleye dönüştürücü | Yüksek güç | 230 VAC
Ürün açıklaması
ARM-TH modülleri, analog sinyal belirlenen bir eşik değerini aştığında röle çıkışını anahtarlar.
Şu analog sinyallerden birini izlemek için bir adet analog girişe sahiptir: 0-10 Volt / 0-20 mA / PWM.
Eşik değeri aşıldığında, katı hal rölesi (solid state relay), 20 VAC ile 240 VAC arasındaki endüktif yükleri maksimum 2 A akım ile anahtarlar.
Cihaz, ayarları düzenlemek veya röle çıkışına manuel müdahale etmek (overrule) için bir Modbus RTU ağına bağlanabilir. 24 VDC besleme gerilimi gerektirir.
Cihazın gövdesi yüzeye montaja uygundur ve IP65 koruma sınıfı sunar. LED göstergesi güncel durumu gösterir.
Ek özellikler ve açıklama
Analog - röle modülü ne işe yarar?
Bu modül, tanımlanmış bir eşik değerine dayanarak bir analog giriş sinyalini, bir röle çıkış sinyaline dönüştürür. Modül bir adet analog giriş sinyalini (0–10 Volt, 0–20 mA veya PWM) izler. Sinyal tanımlanan eşik değerine ulaştığında röle anahtarlama yapar. Eşik değeri Modbus (HR34) üzerinden ayarlanabilir ve sinyal tipi HR21 üzerinden seçilebilir. Yapılandırma, uzaktan kontrol ve donanım yazılımı (firmware) güncellemeleri Modbus RTU haberleşmesi üzerinden yapılır.
Bu modül, tanımlanmış bir eşik değerine dayanarak bir analog giriş sinyalini, bir röle çıkış sinyaline dönüştürür. Modül bir adet analog giriş sinyalini (0–10 Volt, 0–20 mA veya PWM) izler. Sinyal tanımlanan eşik değerine ulaştığında röle anahtarlama yapar. Eşik değeri Modbus (HR34) üzerinden ayarlanabilir ve sinyal tipi HR21 üzerinden seçilebilir. Yapılandırma, uzaktan kontrol ve donanım yazılımı (firmware) güncellemeleri Modbus RTU haberleşmesi üzerinden yapılır.
Tipik bir uygulama havalandırma kontrolüdür. Eğer bir CO₂ sensörü 0–10 Volt sinyal gönderiyorsa ve CO₂ seviyesi çok yükselirse, modül eşik değeri aşıldığında bir fanı devreye sokar.
Katı hal rölesi (Solid State Relay) nasıl çalışır?
ARM-TH, geleneksel bir elektromekanik röle yerine Katı Hal Rölesi (SSR) kullanır. Röle, yapılandırılan analog eşik değeri aşıldığında anahtarlama yapar. Elektronik olarak çalıştığı ve hareketli parçası olmadığı için güvenilir, tamamen sessiz ve mekanik aşınma olmaksızın çalışır.
ARM-TH, geleneksel bir elektromekanik röle yerine Katı Hal Rölesi (SSR) kullanır. Röle, yapılandırılan analog eşik değeri aşıldığında anahtarlama yapar. Elektronik olarak çalıştığı ve hareketli parçası olmadığı için güvenilir, tamamen sessiz ve mekanik aşınma olmaksızın çalışır.
Mekanik bir röle, bir devreyi açmak veya kapatmak için hareket eden fiziksel kontaklar kullanır. Zamanla bu kontaklar mekanik stres ve ark oluşumu nedeniyle aşınabilir. Buna karşılık, bir Katı Hal Rölesi, yarı iletken bileşenler kullanarak elektronik olarak anahtarlama yapar. Bu, onu daha hızlı, daha dayanıklı ve titreşime veya sık anahtarlamaya karşı daha dirençli hale getirir. Diğer bir önemli fark ise kullanım ömrü ve güvenilirliktir. Bir SSR'nin mekanik kontağı olmadığı için fiziksel aşınma söz konusu değildir. Ayrıca, kontrol tarafı ile yük tarafı elektriksel olarak izoledir, bu da hassas kontrol elektroniklerini korur.
SSR'ler tipik olarak AC veya DC yükler için tasarlanır ve birbirlerinin yerine kullanılamazlar. ARM-TH, AC yükler için tasarlanmıştır. SSR çıkışı, 20 - 240 VAC aralığındaki endüktif yükleri anahtarlayabilir. Maksimum anahtarlama akımı 2 A'dir. Entegre RGB LED, röle çıkışı KAPALI (OFF) olduğunda beyaz, çıkış AÇIK (ON) olduğunda ise yeşil yanar.
Kullanım alanı nedir?
Bu modül, HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemleri ve endüstriyel otomasyon için tasarlanmıştır. Genellikle CO₂, sıcaklık, nem veya CO gibi değerlerin bir eylemi tetiklemesi gereken Talep Kontrollü Havalandırma (DCV) sistemlerinde kullanılır. Tipik uygulamalar arasında fan kontrolü, alarm aktivasyonu ve ısıtıcıların, damperlerin, nem alıcıların, pompaların veya uyarı ışıklarının açılıp kapatılması yer alır. Modül, analog çıkışlı sensörler ile anahtarlama cihazları arasında basit bir arayüz görevi görür.
Bu modül, HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemleri ve endüstriyel otomasyon için tasarlanmıştır. Genellikle CO₂, sıcaklık, nem veya CO gibi değerlerin bir eylemi tetiklemesi gereken Talep Kontrollü Havalandırma (DCV) sistemlerinde kullanılır. Tipik uygulamalar arasında fan kontrolü, alarm aktivasyonu ve ısıtıcıların, damperlerin, nem alıcıların, pompaların veya uyarı ışıklarının açılıp kapatılması yer alır. Modül, analog çıkışlı sensörler ile anahtarlama cihazları arasında basit bir arayüz görevi görür.
Güç ve kablolama gereksinimleri nelerdir?

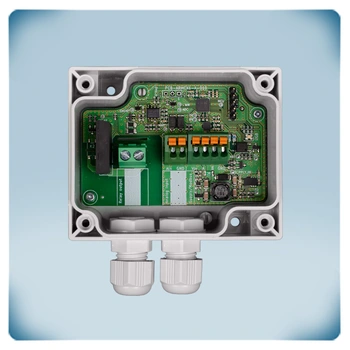

Modül 24 VDC besleme gerilimine ihtiyaç duyar. Güç kaynağı, Modbus haberleşmesi (RS485) ve analog girişi bağlamak için yaylı terminal blokları (spring-loaded) kullanılır. Röle çıkışı ise bir vidalı terminal bloğu üzerinden bağlanır.
Modül 24 VDC besleme gerilimine ihtiyaç duyar. Güç kaynağı, Modbus haberleşmesi (RS485) ve analog girişi bağlamak için yaylı terminal blokları (spring-loaded) kullanılır. Röle çıkışı ise bir vidalı terminal bloğu üzerinden bağlanır.
Röle Modbus RTU üzerinden kontrol edilebilir mi?
Evet. Röle, doğrudan Modbus RTU haberleşmesi üzerinden kontrol edilebilir. Bu, röle çıkışına uzaktan müdahale etmeyi (overrule) mümkün kılar. Tutma Kaydı 31 (HR31) değerine 0 yazıldığında, Modbus master rölenin kontrolünü ele alır. Röle daha sonra HR32 üzerinden anahtarlanabilir (0 = KAPALI, 1 = AÇIK). HR31 tekrar 1'e ayarlandığında, röle yeniden analog giriş sinyali tarafından kontrol edilir.
Evet. Röle, doğrudan Modbus RTU haberleşmesi üzerinden kontrol edilebilir. Bu, röle çıkışına uzaktan müdahale etmeyi (overrule) mümkün kılar. Tutma Kaydı 31 (HR31) değerine 0 yazıldığında, Modbus master rölenin kontrolünü ele alır. Röle daha sonra HR32 üzerinden anahtarlanabilir (0 = KAPALI, 1 = AÇIK). HR31 tekrar 1'e ayarlandığında, röle yeniden analog giriş sinyali tarafından kontrol edilir.
Koruma özellikleri ve montaj gereksinimleri nelerdir?

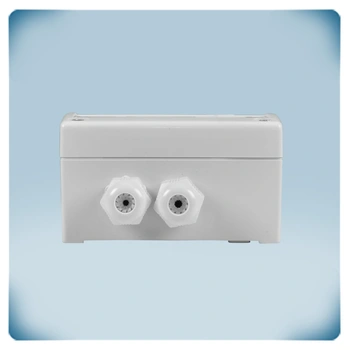

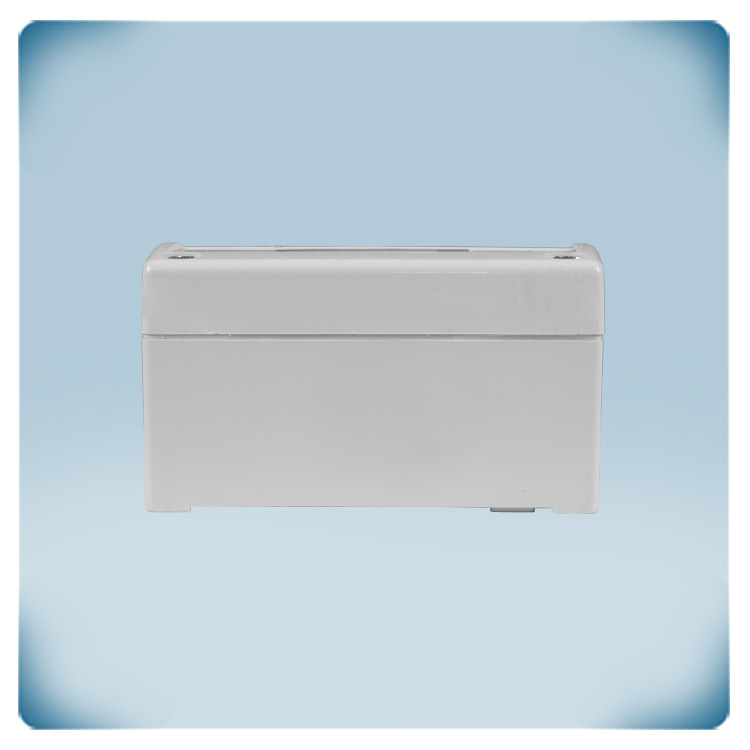

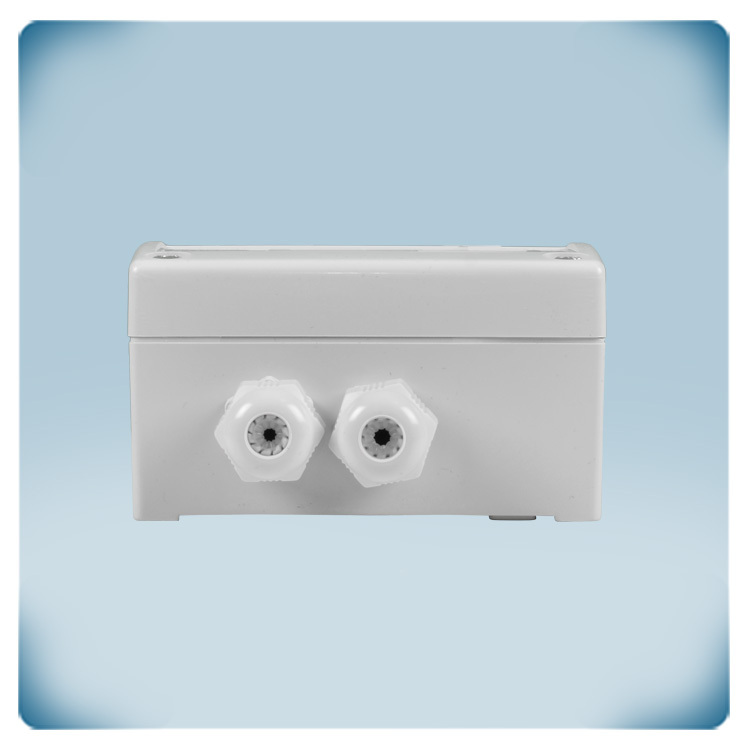

Gövde, dayanıklı r-ABS VO (UL94) plastikten yapılmıştır ve toza ile suya karşı IP54 koruması sağlar. Cihaz duvara monte edilmelidir ve doğrudan güneş ışığına maruz kalacak şekilde kurulmamalıdır. Sağlam tasarımı sayesinde zorlu ortamlar için uygundur.
Gövde, dayanıklı r-ABS VO (UL94) plastikten yapılmıştır ve toza ile suya karşı IP54 koruması sağlar. Cihaz duvara monte edilmelidir ve doğrudan güneş ışığına maruz kalacak şekilde kurulmamalıdır. Sağlam tasarımı sayesinde zorlu ortamlar için uygundur.
