Przetwornik sygnału analogowego na przekaźnik | Duża moc | 230 VAC

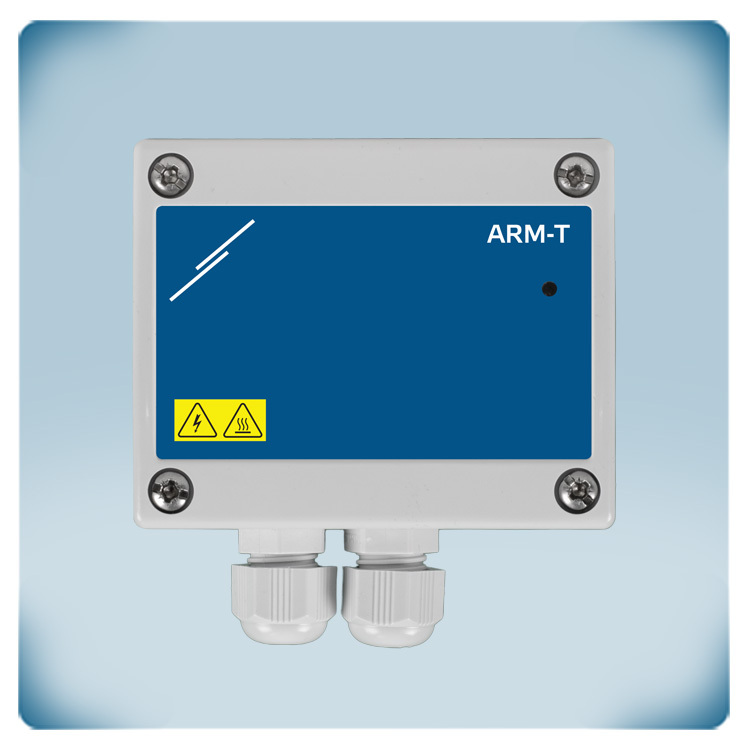

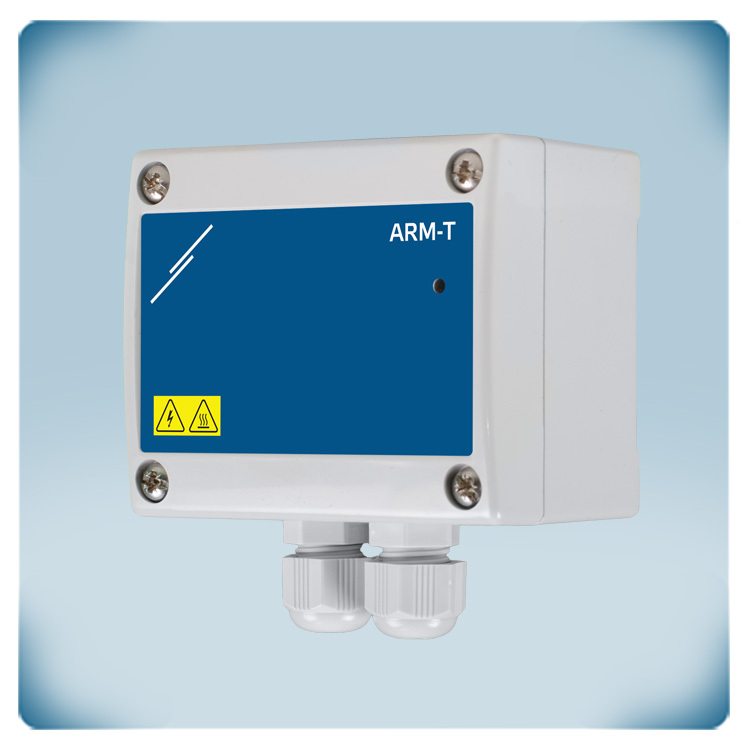

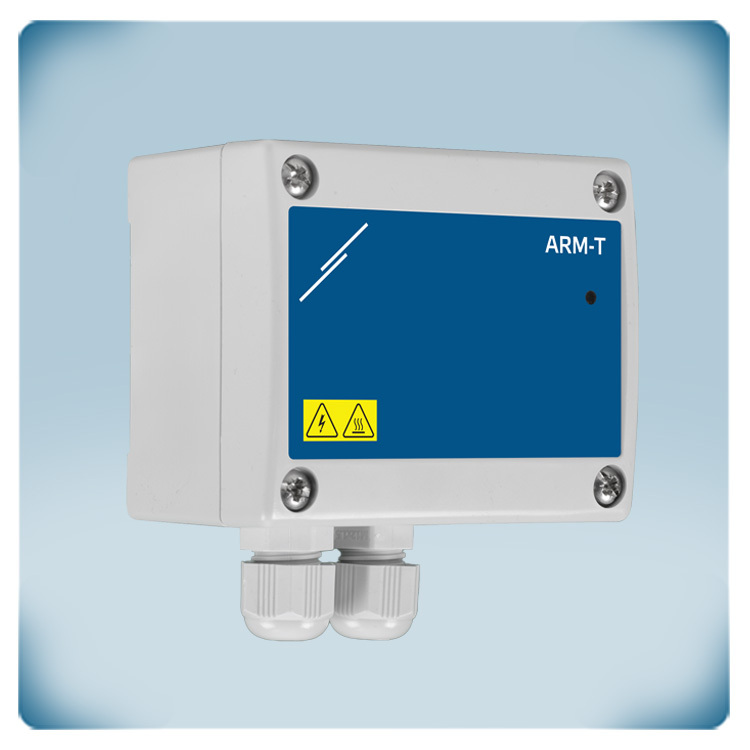

Opis produktu
Moduły ARM-TH przełączają swoje wyjście przekaźnikowe, gdy sygnał analogowy przekroczy ustawioną wartość progową.
Jeden analogowy wejście monitoruje jeden z następujących sygnałów: 0–10 V / 0–20 mA / PWM. Gdy sygnał przekroczy wartość progową, przekaźnik półprzewodnikowy (solid state) przełącza obciążenia indukcyjne w zakresie 20–240 VAC przy maksymalnym prądzie 2 A.
Urządzenie można podłączyć do sieci Modbus RTU w celu zmiany ustawień lub zdalnego sterowania wyjściem przekaźnikowym. Wymagane jest zasilanie 24 VDC.
Obudowa nadaje się do montażu natynkowego i zapewnia stopień ochrony IP54. Diody LED sygnalizują aktualny stan pracy.
Dodatkowe specyfikacje i opis
Co robi moduł konwersji sygnału analogowego na przekaźnik?
Ten moduł przekształca analogowy sygnał wejściowy na sygnał wyjściowy przekaźnika na podstawie zdefiniowanego progu. Moduł monitoruje jeden analogowy sygnał wejściowy (0–10 V, 0–20 mA lub PWM). Gdy sygnał osiągnie określony próg, przekaźnik przełącza się. Wartość progu można regulować za pomocą Modbus (HR34), a typ sygnału można wybrać poprzez HR21. Konfiguracja, zdalne sterowanie oraz aktualizacje oprogramowania (firmware) odbywają się poprzez komunikację Modbus RTU.
Ten moduł przekształca analogowy sygnał wejściowy na sygnał wyjściowy przekaźnika na podstawie zdefiniowanego progu. Moduł monitoruje jeden analogowy sygnał wejściowy (0–10 V, 0–20 mA lub PWM). Gdy sygnał osiągnie określony próg, przekaźnik przełącza się. Wartość progu można regulować za pomocą Modbus (HR34), a typ sygnału można wybrać poprzez HR21. Konfiguracja, zdalne sterowanie oraz aktualizacje oprogramowania (firmware) odbywają się poprzez komunikację Modbus RTU.
Typowym zastosowaniem jest sterowanie wentylacją. Jeśli czujnik CO₂ wysyła sygnał 0–10 V, a poziom CO₂ stanie się zbyt wysoki, moduł włącza wentylator po przekroczeniu wartości progowej.
Jak działa przekaźnik półprzewodnikowy (Solid State Relay)?
Model ARM-TH wykorzystuje przekaźnik półprzewodnikowy (SSR) zamiast tradycyjnego przekaźnika elektromechanicznego. Przekaźnik przełącza się po przekroczeniu skonfigurowanego progu analogowego. Ponieważ działa elektronicznie i nie posiada ruchomych części, pracuje niezawodnie, całkowicie bezgłośnie i bez zużycia mechanicznego.
Model ARM-TH wykorzystuje przekaźnik półprzewodnikowy (SSR) zamiast tradycyjnego przekaźnika elektromechanicznego. Przekaźnik przełącza się po przekroczeniu skonfigurowanego progu analogowego. Ponieważ działa elektronicznie i nie posiada ruchomych części, pracuje niezawodnie, całkowicie bezgłośnie i bez zużycia mechanicznego.
Przekaźnik mechaniczny wykorzystuje fizyczne styki, które poruszają się w celu otwarcia lub zamknięcia obwodu. Z biegiem czasu styki te mogą ulegać zużyciu na skutek obciążeń mechanicznych oraz iskrzenia. W przeciwieństwie do tego, przekaźnik półprzewodnikowy przełącza się elektronicznie przy użyciu elementów półprzewodnikowych. Dzięki temu jest szybszy, trwalszy oraz bardziej odporny na wibracje i częste przełączanie. Kolejną istotną różnicą jest żywotność i niezawodność. Ponieważ SSR nie posiada mechanicznych styków, nie występuje fizyczne zużycie. Dodatkowo strona sterująca i strona obciążenia są elektrycznie odizolowane, co chroni wrażliwą elektronikę sterującą.
SSR są zazwyczaj projektowane do pracy z obciążeniami AC lub DC i nie są zamienne. ARM-TH jest przeznaczony do obciążeń AC. Wyjście SSR może przełączać obciążenia indukcyjne w zakresie 20–240 VAC. Maksymalny prąd przełączania wynosi 2 A.
Zintegrowana dioda RGB świeci na biało, gdy wyjście przekaźnika jest wyłączone (OFF), oraz na zielono, gdy wyjście jest włączone (ON).
Jakie jest przeznaczenie modułu?
Moduł jest przeznaczony do systemów HVAC oraz automatyki przemysłowej. Jest powszechnie stosowany w systemach sterowanej wentylacji (DCV – Demand Controlled Ventilation), gdzie wartości takie jak CO₂, temperatura, wilgotność lub CO muszą wywołać określoną reakcję. Typowe zastosowania obejmują sterowanie wentylatorami, aktywację alarmów oraz włączanie/wyłączanie nagrzewnic, przepustnic, osuszaczy, pomp lub lamp ostrzegawczych. Moduł pełni funkcję prostego interfejsu pomiędzy czujnikami z wyjściem analogowym a urządzeniami przełączającymi.
Moduł jest przeznaczony do systemów HVAC oraz automatyki przemysłowej. Jest powszechnie stosowany w systemach sterowanej wentylacji (DCV – Demand Controlled Ventilation), gdzie wartości takie jak CO₂, temperatura, wilgotność lub CO muszą wywołać określoną reakcję. Typowe zastosowania obejmują sterowanie wentylatorami, aktywację alarmów oraz włączanie/wyłączanie nagrzewnic, przepustnic, osuszaczy, pomp lub lamp ostrzegawczych. Moduł pełni funkcję prostego interfejsu pomiędzy czujnikami z wyjściem analogowym a urządzeniami przełączającymi.

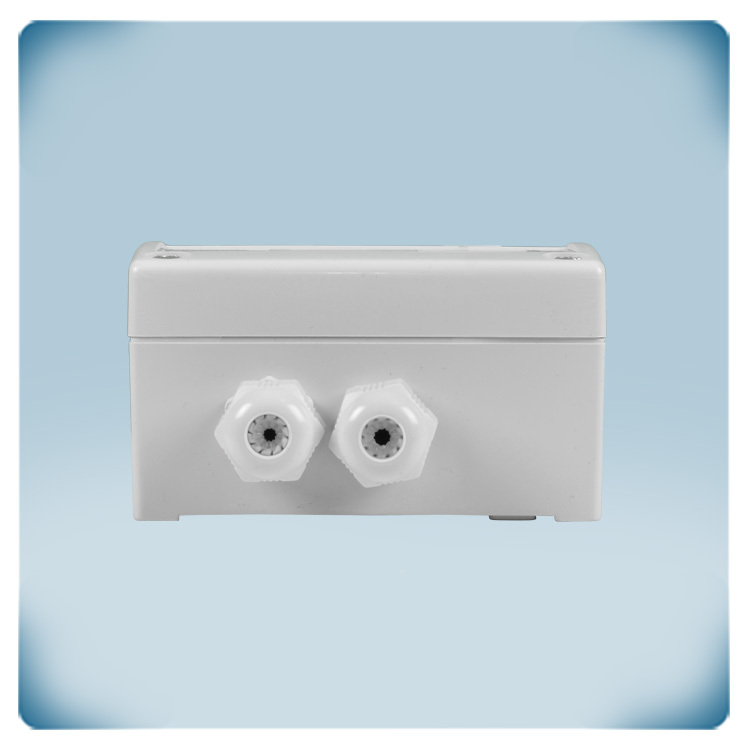

Jakie są wymagania dotyczące zasilania i okablowania?

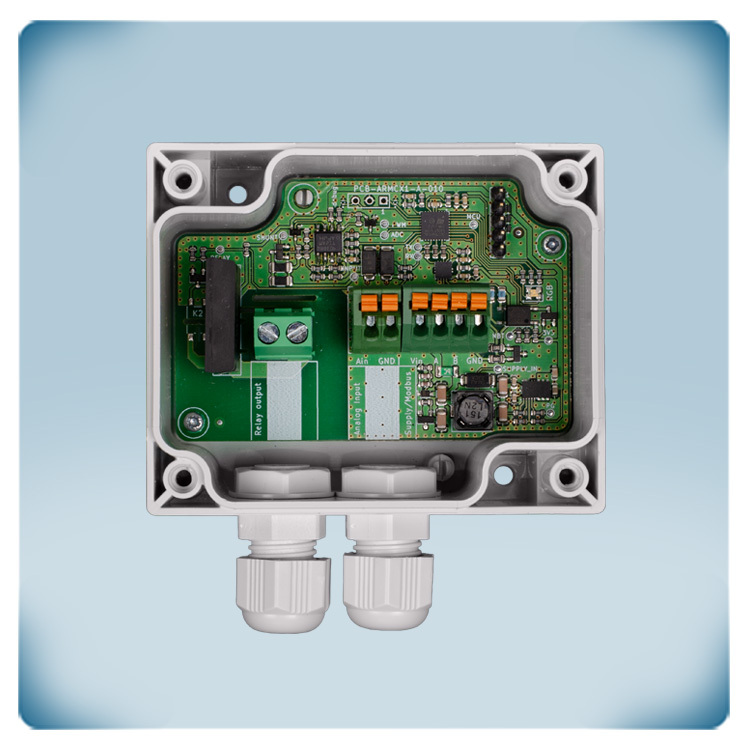

Moduł wymaga zasilania 24 VDC. Do podłączenia zasilania, komunikacji Modbus (RS485) oraz wejścia analogowego używane są sprężynowe listwy zaciskowe. Wyjście przekaźnika podłączane jest poprzez listwę zaciskową śrubową.
Moduł wymaga zasilania 24 VDC. Do podłączenia zasilania, komunikacji Modbus (RS485) oraz wejścia analogowego używane są sprężynowe listwy zaciskowe. Wyjście przekaźnika podłączane jest poprzez listwę zaciskową śrubową.
Czy przekaźnik może być sterowany przez Modbus RTU?
Tak. Przekaźnik może być sterowany bezpośrednio poprzez komunikację Modbus RTU. Umożliwia to zdalne nadpisanie (przejęcie kontroli nad) wyjścia przekaźnika.
Tak. Przekaźnik może być sterowany bezpośrednio poprzez komunikację Modbus RTU. Umożliwia to zdalne nadpisanie (przejęcie kontroli nad) wyjścia przekaźnika.
Gdy do rejestru holding 31 (HR31) zostanie wpisana wartość 0, master Modbus przejmuje kontrolę nad przekaźnikiem. Przekaźnik można wtedy przełączać za pomocą HR32 (0 = OFF, 1 = ON). Gdy HR31 zostanie ponownie ustawiony na 1, przekaźnik jest ponownie sterowany przez analogowy sygnał wejściowy.
Jakie są funkcje ochronne i wymagania montażowe?
Obudowa wykonana jest z trwałego tworzywa r-ABS VO (UL94) i zapewnia stopień ochrony IP54 przed pyłem i wodą. Urządzenie musi być montowane na ścianie i nie powinno być instalowane w miejscu bezpośrednio nasłonecznionym. Dzięki solidnej konstrukcji nadaje się do pracy w wymagających warunkach środowiskowych.
Obudowa wykonana jest z trwałego tworzywa r-ABS VO (UL94) i zapewnia stopień ochrony IP54 przed pyłem i wodą. Urządzenie musi być montowane na ścianie i nie powinno być instalowane w miejscu bezpośrednio nasłonecznionym. Dzięki solidnej konstrukcji nadaje się do pracy w wymagających warunkach środowiskowych.
