Převodník analogového signálu na relé | Vysoký výkon | 230 V AC
Popis výrobku
Moduly ARM-TH spínají svůj reléový výstup, jakmile analogový signál překročí nastavenou prahovou hodnotu.
Jeden analogový vstup umožňuje sledovat jeden z následujících signálů: 0–10 V / 0–20 mA / PWM.
Při překročení prahové hodnoty polovodičové relé spíná indukční zátěže v rozsahu 20 V AC až 240 V AC s maximálním proudem 2 A.
Zařízení lze připojit k síti Modbus RTU pro nastavení parametrů nebo pro přepsání (převzetí řízení) reléového výstupu. Vyžaduje napájecí napětí 24 V DC.

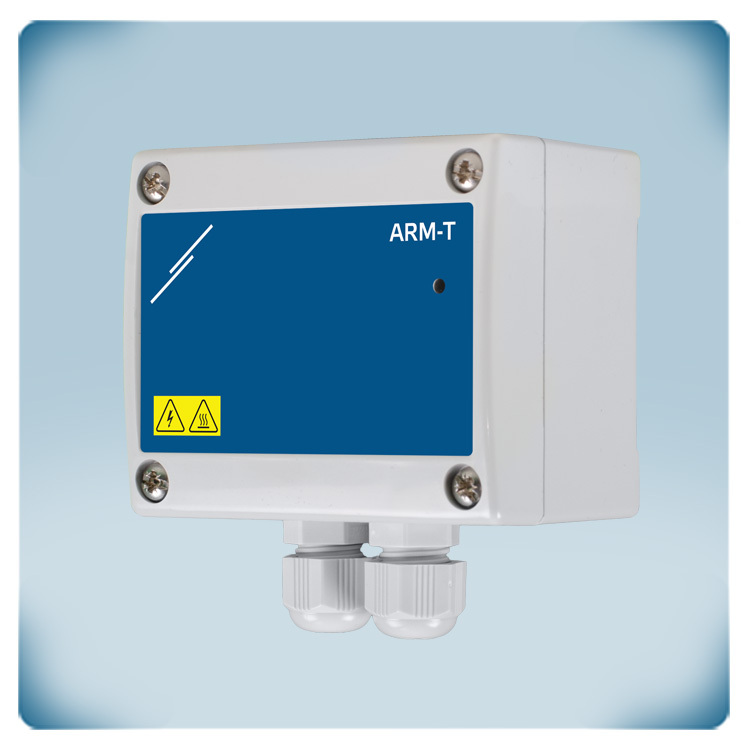

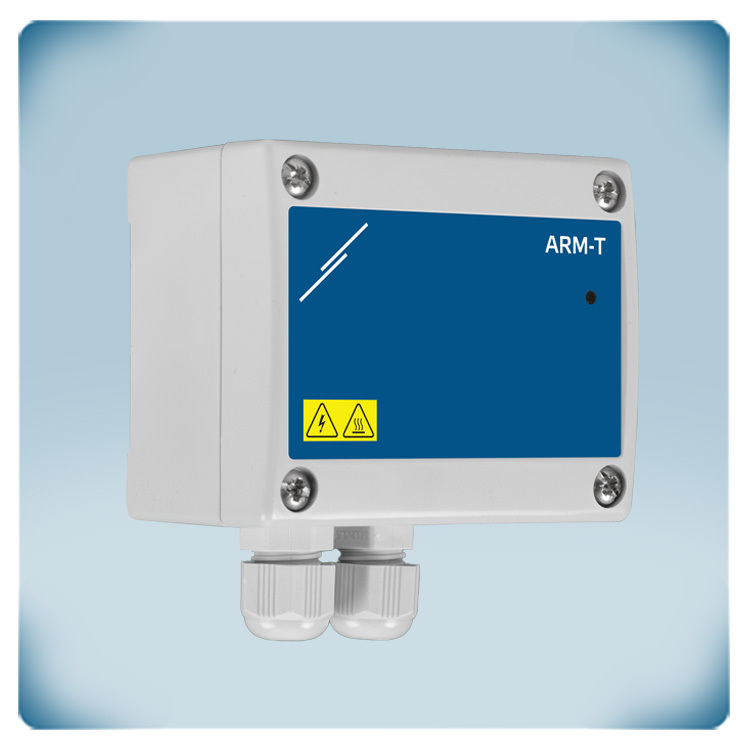

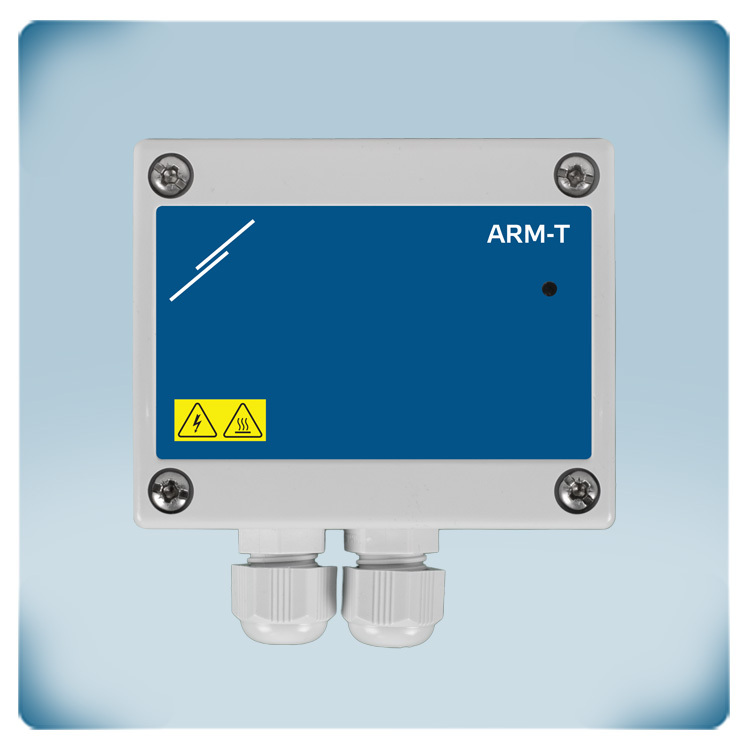

Kryt zařízení je určen pro povrchovou montáž a poskytuje stupeň krytí IP65. LED indikátor zobrazuje aktuální stav zařízení.
Doplňující specifikace a popis
Jaká je funkce modulu převodníku analogového signálu na relé?
Tento modul převádí analogový vstupní signál na reléový výstupní signál na základě nastavené prahové hodnoty. Sleduje jeden analogový vstupní signál (0–10 V, 0–20 mA nebo PWM). Jakmile signál dosáhne definované prahové hodnoty, relé sepne. Prahovou hodnotu lze nastavit přes Modbus (HR34) a typ signálu lze zvolit přes HR21. Konfigurace, dálkové ovládání a aktualizace firmwaru probíhají prostřednictvím komunikace Modbus RTU.
Tento modul převádí analogový vstupní signál na reléový výstupní signál na základě nastavené prahové hodnoty. Sleduje jeden analogový vstupní signál (0–10 V, 0–20 mA nebo PWM). Jakmile signál dosáhne definované prahové hodnoty, relé sepne. Prahovou hodnotu lze nastavit přes Modbus (HR34) a typ signálu lze zvolit přes HR21. Konfigurace, dálkové ovládání a aktualizace firmwaru probíhají prostřednictvím komunikace Modbus RTU.
Typickým použitím je řízení ventilace. Pokud například čidlo CO₂ vysílá signál 0–10 V a koncentrace CO₂ překročí nastavenou mez, modul po překročení prahové hodnoty sepne ventilátor.
Jak funguje polovodičové relé (SSR)?
ARM-TH používá polovodičové relé (SSR) místo tradičního elektromechanického relé. Relé sepne při překročení nastavené analogové prahové hodnoty. Protože pracuje elektronicky a neobsahuje žádné pohyblivé části, je jeho provoz spolehlivý, zcela tichý a bez mechanického opotřebení.
Mechanické relé využívá fyzické kontakty, které se pohybují při otevírání nebo zavírání obvodu. Tyto kontakty se mohou časem opotřebovat vlivem mechanického namáhání a jiskření. Naproti tomu polovodičové relé spíná elektronicky pomocí polovodičových součástek. Díky tomu je rychlejší, odolnější a lépe snáší vibrace i časté spínání. Další důležitou výhodou je životnost a spolehlivost – protože SSR nemá mechanické kontakty, nedochází k fyzickému opotřebení. Řídicí a výkonová část jsou navíc elektricky odděleny, což chrání citlivou řídicí elektroniku.
SSR jsou obvykle určena buď pro AC, nebo pro DC zátěže a nejsou vzájemně zaměnitelná. ARM-TH je určen pro AC zátěže. Výstup SSR může spínat indukční zátěže v rozsahu 20–240 V AC. Maximální spínaný proud je 2 A.
Integrovaná RGB LED dioda svítí bíle, když je reléový výstup vypnutý (OFF), a zeleně, když je výstup zapnutý (ON).
Pro jaké použití je modul určen?
Modul je navržen pro vzduchotechnické systémy a průmyslovou automatizaci. Běžně se používá v systémech řízeného větrání (DCV), kde hodnoty jako CO₂, teplota, vlhkost nebo CO musí vyvolat určitou akci. Typické aplikace zahrnují řízení ventilátorů, aktivaci alarmu a spínání/vypínání topných těles, klapek, odvlhčovačů, čerpadel nebo výstražných světel. Modul slouží jako jednoduché rozhraní mezi čidly s analogovým výstupem a spínacími zařízeními.
Jaké jsou požadavky na napájení a zapojení?

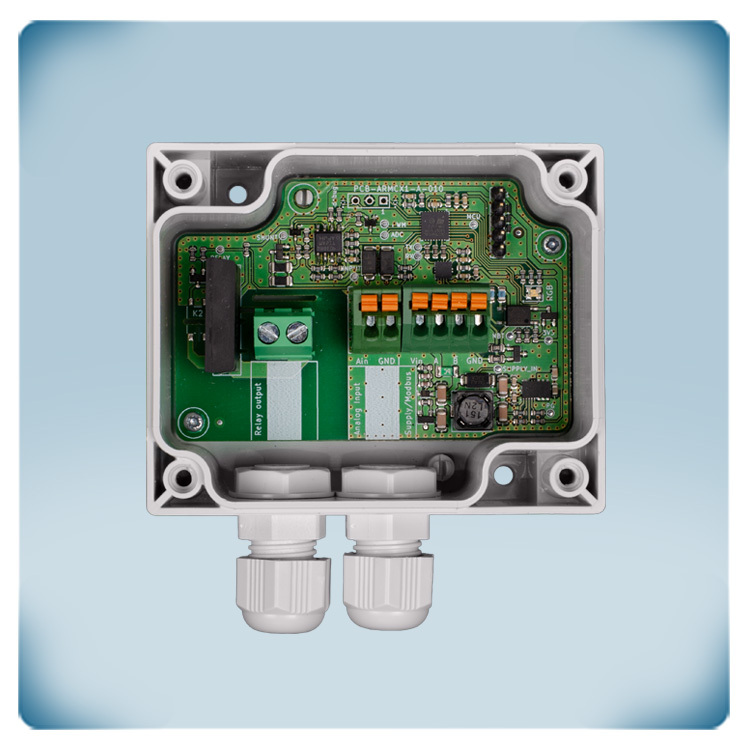

Modul vyžaduje napájecí napětí 24 V DC. Pro připojení napájení, komunikace Modbus (RS485) a analogového vstupu se používají pružinové svorkovnice. Reléový výstup je připojen pomocí šroubové svorkovnice.
Lze relé ovládat přes Modbus RTU?
Ano. Relé lze ovládat přímo prostřednictvím komunikace Modbus RTU, což umožňuje dálkové přepsání (převzetí řízení) reléového výstupu.
Pokud je do holding registru 31 (HR31) zapsána hodnota 0, přebírá řízení relé Modbus master. Relé lze poté spínat přes HR32 (0 = OFF, 1 = ON). Po nastavení HR31 zpět na hodnotu 1 je relé opět řízeno analogovým vstupním signálem.
Jaké jsou požadavky na ochranu a montáž?

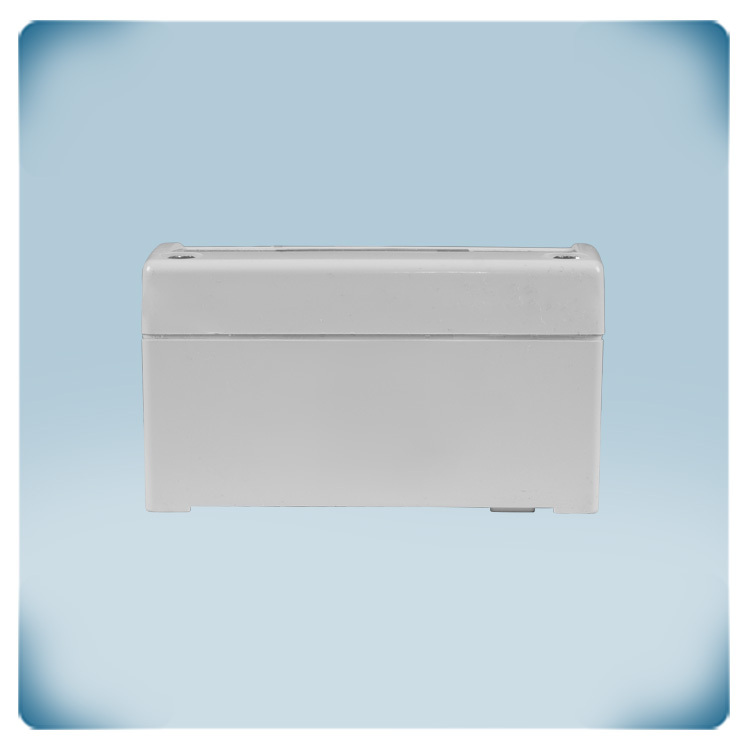

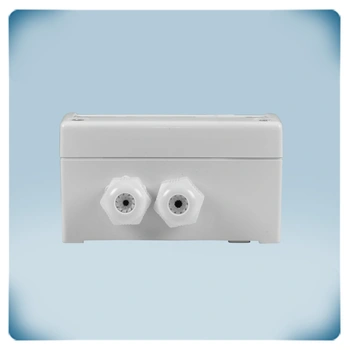

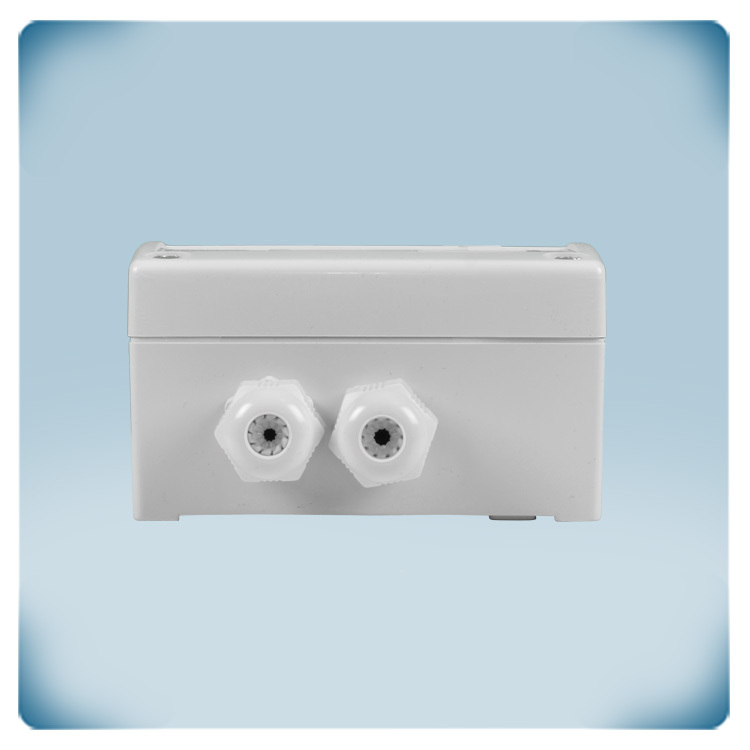

Kryt je vyroben z odolného plastu r-ABS VO (UL94) a poskytuje krytí IP54 proti prachu a vodě. Zařízení je určeno pro montáž na stěnu a nemělo by být instalováno na přímém slunečním světle. Díky robustní konstrukci je vhodné i do náročnějších podmínek.
