CE Komformität Erklärung
Modbus zu USB Konverter
Produktbeschreibung
Das Gerät ist ein selbstversorgter Adapter von USB auf Modbus RTU (RS485). Die seriellen Modbus RTU Informationen werden automatisch in serielle Informationen auf einem virtuellen USB-COM-Port konvertiert. Über ein USB-A Kabel kann der Konverter mit dem USB Anschluss Ihres Komputers verbunden werden. Über ein UTP Kabel kann der Konverter mit einem Sentera Sensor verbunden werden. Wir empfehlen, diesen Konverter in Kombination mit der 3S Modbus Konfigurationssoftware von Sentera zu verwenden. Mit diesem Konverter können Sentera Produkte einfach überwacht und konfiguriert werden.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Über Modbus RTU
Modbus RTU (Remote Terminal Unit) ist ein weit verbreitetes Kommunikationsprotokoll in industriellen Automatisierungssystemen. Es handelt sich um ein serielles Kommunikationsprotokoll, das die Kommunikation zwischen einem Master Gerät (z. B. einem Computer oder einer speicherprogrammierbaren Steuerung) und mehreren Slave Geräten (Sensoren, Stellantriebe oder anderen Geräten) über einen seriellen Bus ermöglicht. Modbus RTU wird häufig in Anwendungen wie industriellen Steuerungssystemen, Gebäudeautomatisierung, Energiemanagement und Prozessüberwachung eingesetzt. Es bietet ein einfaches und zuverlässiges Mittel zur Kommunikation zwischen Geräten verschiedener Hersteller, was es zu einer beliebten Wahl im Bereich der industriellen Automatisierung macht.
Modbus RTU wird in industriellen Automatisierungssystemen für die Kommunikation zwischen speicherprogrammierbaren Steuerungen (PLCs), Mensch-Maschine-Schnittstellen (HMIs), Sensoren, Aktoren und anderen Geräten eingesetzt. Sie ermöglicht die Überwachung, Steuerung und den Datenaustausch in Echtzeit in Fertigungsanlagen, Prozesssteuerungssystemen und der Fabrikautomation.
Beim Einsatz in Gebäudeautomationssystemen zur Steuerung und Überwachung von HLK-Anlagen ermöglicht es die zentrale Steuerung und Überwachung verschiedener Gebäudefunktionen.
Sentera verwendet serielle Modbus RTU Kommunikation über RS485-Schnittstellen. Es verwendet eine Master-Slave Architektur, bei der ein Master-Gerät die Kommunikation initiiert und die Slave-Geräte auf die Anforderungen des Masters reagieren.
Wie konfiguriert und überwacht man Sentera-Produkte mit Modbus RTU-Kommunikation?
Die Produkte von Sentera mit Modbus RTU können mit ihren Werkseinstellungen als eigenständige Geräte arbeiten. Um jedoch alle verfügbaren Funktionen nutzen zu können, ist die kostenlose Software-Suite 3SMCenter von Sentera eine große Hilfe. Sie können es von unserer Website herunterladen. Sobald es installiert ist und die Produkte an den Computer angeschlossen sind, erkennt das 3SModbus-Softwaremodul das angeschlossene Gerät automatisch und Sie haben Zugriff auf die Vielzahl der Optionen. Mit Hilfe des 3SBoot-Moduls können Sie Firmware-Updates durchführen. All dies erhalten Sie kostenlos; alles, was Sie brauchen, ist der CNVT-USB-RS485-V2!
Dieser Konverter bietet eine unkomplizierte Lösung für die Umwandlung von USB-Signalen in Modbus RTU RS485-Signale und ermöglicht die Kommunikation zwischen einem Computer und Modbus RTU-Geräten.
Anschlüsse
Der CNVT-USB-RS485-V2 ist für die Umwandlung von USB-Signalen in Modbus RTU RS485-Signale und umgekehrt konzipiert. Er ermöglicht die Kommunikation zwischen einem USB-Anschluss an einem Computer oder einem anderen USB-fähigen Gerät und Modbus RTU-Geräten, die RS485-Kommunikation verwenden.

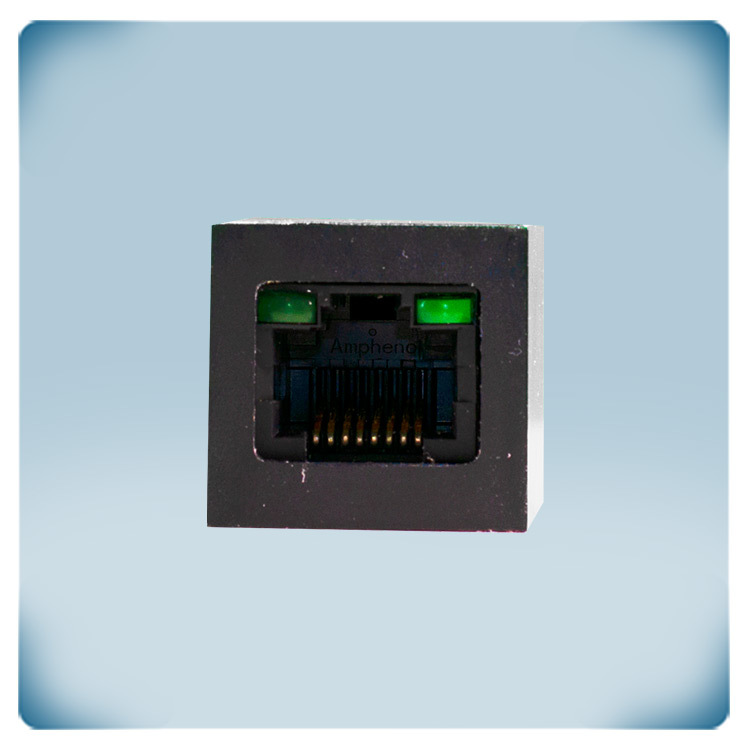

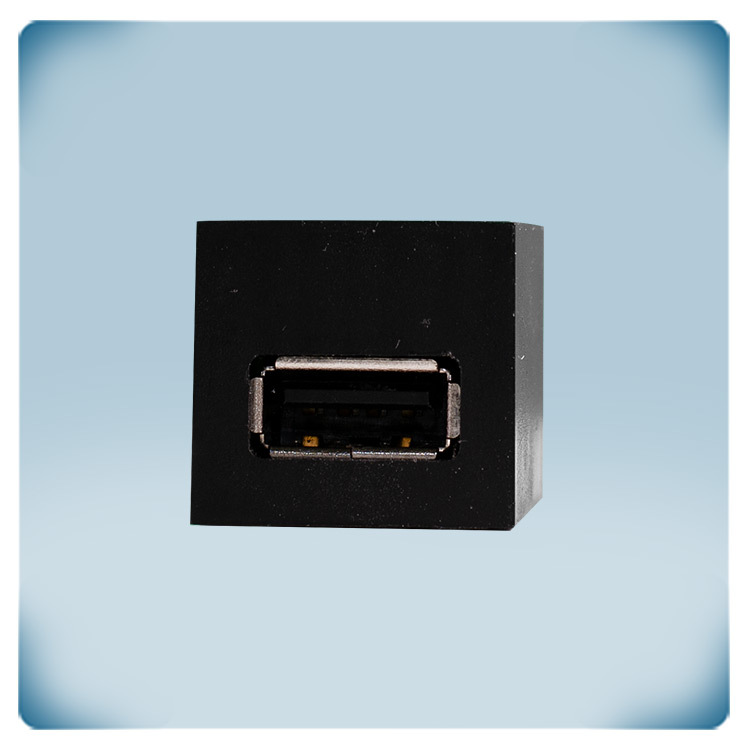

Auf einer Seite des Konverters befindet sich ein Standard-USB-Typ-A Anschluss. Dies ist die Seite, die in den USB-Anschluss des Computers gesteckt werden muss. Auf der anderen Seite des Konverters befindet sich eine standardmäßige RJ45 UTP-Buchse (Ethernet). Diese Buchse dient zum Anschluss des Konverters an die Modbus RTU-Geräte über ein RJ45-Kabel. Um eine Verbindung herzustellen, müssen Sie ein Standard-RJ45 UTP-Kabel (Ethernet) zwischen der RJ45-Buchse des Konverters und dem Modbus-RTU Gerät anschließen. Alternativ können Sie auch ein eigenes Kabel mit RJ45-Steckern herstellen.
Der Konverter verfügt über LED-Anzeigen, die eine visuelle Rückmeldung über die Datenübertragung und den Datenempfang geben. Die LED auf der linken Seite der RJ45-Buchse beginnt zu blinken, wenn Daten vom Konverter an das Modbus-RTU-Gerät übertragen werden. Auf der rechten Seite der RJ45-Buchse befindet sich eine weitere LED, die blinkt, wenn Daten vom Modbus RTU-Gerät empfangen werden.
Plug & Play
Sie brauchen keine Treiber zu installieren, um diesen Sentera Modbus-zu-USB Kommunikationskonverter zu verwenden. Nach dem Anschluss sind die Modbus-Register Ihres Geräts auf Ihrem Computer zugänglich.
Modbus RTU (Remote Terminal Unit) ist ein weit verbreitetes Kommunikationsprotokoll in industriellen Automatisierungssystemen. Es handelt sich um ein serielles Kommunikationsprotokoll, das die Kommunikation zwischen einem Master Gerät (z. B. einem Computer oder einer speicherprogrammierbaren Steuerung) und mehreren Slave Geräten (Sensoren, Stellantriebe oder anderen Geräten) über einen seriellen Bus ermöglicht. Modbus RTU wird häufig in Anwendungen wie industriellen Steuerungssystemen, Gebäudeautomatisierung, Energiemanagement und Prozessüberwachung eingesetzt. Es bietet ein einfaches und zuverlässiges Mittel zur Kommunikation zwischen Geräten verschiedener Hersteller, was es zu einer beliebten Wahl im Bereich der industriellen Automatisierung macht.
Modbus RTU wird in industriellen Automatisierungssystemen für die Kommunikation zwischen speicherprogrammierbaren Steuerungen (PLCs), Mensch-Maschine-Schnittstellen (HMIs), Sensoren, Aktoren und anderen Geräten eingesetzt. Sie ermöglicht die Überwachung, Steuerung und den Datenaustausch in Echtzeit in Fertigungsanlagen, Prozesssteuerungssystemen und der Fabrikautomation.
Beim Einsatz in Gebäudeautomationssystemen zur Steuerung und Überwachung von HLK-Anlagen ermöglicht es die zentrale Steuerung und Überwachung verschiedener Gebäudefunktionen.
Sentera verwendet serielle Modbus RTU Kommunikation über RS485-Schnittstellen. Es verwendet eine Master-Slave Architektur, bei der ein Master-Gerät die Kommunikation initiiert und die Slave-Geräte auf die Anforderungen des Masters reagieren.
Wie konfiguriert und überwacht man Sentera-Produkte mit Modbus RTU-Kommunikation?
Die Produkte von Sentera mit Modbus RTU können mit ihren Werkseinstellungen als eigenständige Geräte arbeiten. Um jedoch alle verfügbaren Funktionen nutzen zu können, ist die kostenlose Software-Suite 3SMCenter von Sentera eine große Hilfe. Sie können es von unserer Website herunterladen. Sobald es installiert ist und die Produkte an den Computer angeschlossen sind, erkennt das 3SModbus-Softwaremodul das angeschlossene Gerät automatisch und Sie haben Zugriff auf die Vielzahl der Optionen. Mit Hilfe des 3SBoot-Moduls können Sie Firmware-Updates durchführen. All dies erhalten Sie kostenlos; alles, was Sie brauchen, ist der CNVT-USB-RS485-V2!
Dieser Konverter bietet eine unkomplizierte Lösung für die Umwandlung von USB-Signalen in Modbus RTU RS485-Signale und ermöglicht die Kommunikation zwischen einem Computer und Modbus RTU-Geräten.
Anschlüsse
Der CNVT-USB-RS485-V2 ist für die Umwandlung von USB-Signalen in Modbus RTU RS485-Signale und umgekehrt konzipiert. Er ermöglicht die Kommunikation zwischen einem USB-Anschluss an einem Computer oder einem anderen USB-fähigen Gerät und Modbus RTU-Geräten, die RS485-Kommunikation verwenden.
Auf einer Seite des Konverters befindet sich ein Standard-USB-Typ-A Anschluss. Dies ist die Seite, die in den USB-Anschluss des Computers gesteckt werden muss. Auf der anderen Seite des Konverters befindet sich eine standardmäßige RJ45 UTP-Buchse (Ethernet). Diese Buchse dient zum Anschluss des Konverters an die Modbus RTU-Geräte über ein RJ45-Kabel. Um eine Verbindung herzustellen, müssen Sie ein Standard-RJ45 UTP-Kabel (Ethernet) zwischen der RJ45-Buchse des Konverters und dem Modbus-RTU Gerät anschließen. Alternativ können Sie auch ein eigenes Kabel mit RJ45-Steckern herstellen.
Der Konverter verfügt über LED-Anzeigen, die eine visuelle Rückmeldung über die Datenübertragung und den Datenempfang geben. Die LED auf der linken Seite der RJ45-Buchse beginnt zu blinken, wenn Daten vom Konverter an das Modbus-RTU-Gerät übertragen werden. Auf der rechten Seite der RJ45-Buchse befindet sich eine weitere LED, die blinkt, wenn Daten vom Modbus RTU-Gerät empfangen werden.
Plug & Play
Sie brauchen keine Treiber zu installieren, um diesen Sentera Modbus-zu-USB Kommunikationskonverter zu verwenden. Nach dem Anschluss sind die Modbus-Register Ihres Geräts auf Ihrem Computer zugänglich.
