Преобразувател на аналогов сигнал към реле | Висока мощност | 230 VAC
Описание на продукта
Модулите ARM-TH превключват своя релеен изход, когато аналоговият сигнал превиши прагова стойност.
Един аналогов вход за мониторинг на някой от следните сигнали: 0-10 V / 0-20 mA / PWM.
При превишаване на прага, статичното реле (solid state relay) превключва индуктивни товари между 20 VAC и 240 VAC с максимален ток от 2 A.
Устройството може да бъде свързано към Modbus RTU мрежа за регулиране на настройките или за приоритетно управление (overrule) на релейния изход. Изисква захранващо напрежение от 24 VDC.

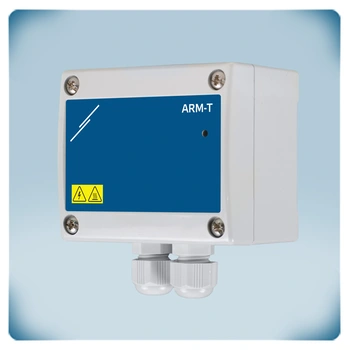

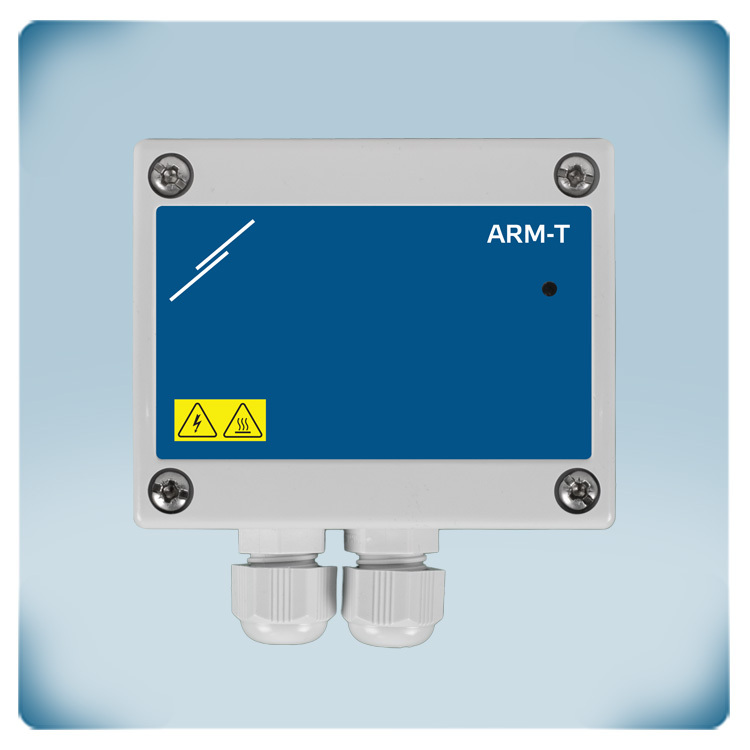

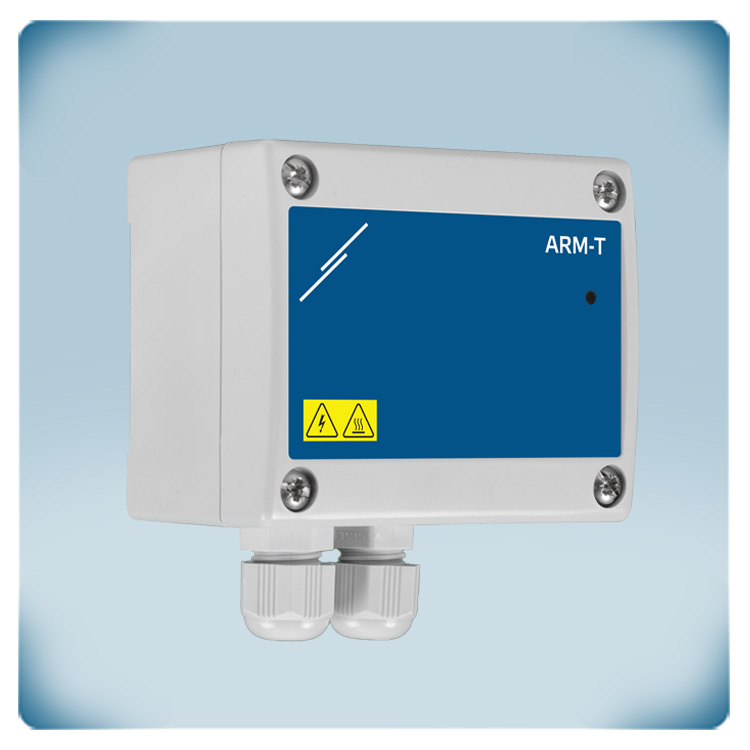

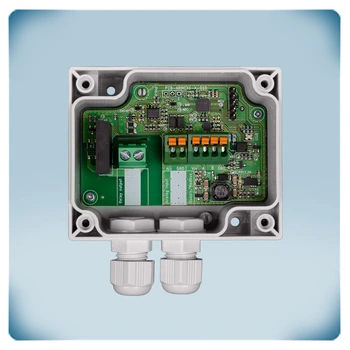

Корпусът на устройството позволява открит монтаж и осигурява степен на защита IP65. LED индикаторът показва текущото състояние.
Допълнителни спецификации и описание
Какво прави модулът за преобразуване на аналогов сигнал в релеен?
Този модул преобразува аналогов входен сигнал в релеен изходен сигнал въз основа на дефиниран праг. Модулът следи един аналогов входен сигнал (0–10 Volt, 0–20 mA или PWM). Когато сигналът достигне дефиниран праг, релето превключва. Прагът може да се регулира чрез Modbus (HR34), а типът на сигнала се избира чрез HR21. Конфигурирането, дистанционното управление и актуализациите на фърмуера се извършват чрез Modbus RTU комуникация.
Този модул преобразува аналогов входен сигнал в релеен изходен сигнал въз основа на дефиниран праг. Модулът следи един аналогов входен сигнал (0–10 Volt, 0–20 mA или PWM). Когато сигналът достигне дефиниран праг, релето превключва. Прагът може да се регулира чрез Modbus (HR34), а типът на сигнала се избира чрез HR21. Конфигурирането, дистанционното управление и актуализациите на фърмуера се извършват чрез Modbus RTU комуникация.
Типично приложение е управлението на вентилацията. Ако сензор за CO₂ изпраща сигнал 0–10 Volt и нивото на CO₂ стане твърде високо, модулът включва вентилатор, когато праговата стойност бъде превишена.
Как работи полупроводниковото реле (SSR)?
ARM-TH използва полупроводниково реле (SSR) вместо традиционно електромеханично реле. Релето превключва, когато конфигурираният аналогов праг бъде превишен. Тъй като работи по електронен път и няма движещи се части, то функционира надеждно, напълно безшумно и без механично износване.
ARM-TH използва полупроводниково реле (SSR) вместо традиционно електромеханично реле. Релето превключва, когато конфигурираният аналогов праг бъде превишен. Тъй като работи по електронен път и няма движещи се части, то функционира надеждно, напълно безшумно и без механично износване.
Механичното реле използва физически контакти, които се движат, за да отворят или затворят верига. С течение на времето тези контакти могат да се износят поради механично напрежение и образуване на електрическа дъга. За разлика от него, полупроводниковото реле превключва по електронен път чрез полупроводникови компоненти. Това го прави по-бързо, по-издръжливо и по-устойчиво на вибрации и често превключване. Друга важна разлика е експлоатационният живот и надеждността. Тъй като SSR няма механични контакти, няма физическо износване. Освен това контролната страна и страната на товара са електрически изолирани, което защитава чувствителната управляваща електроника.
SSR релетата обикновено са проектирани за AC (променлив ток) или за DC (постоянен ток) товари и не са взаимозаменяеми. ARM-TH е проектиран за AC товари. SSR изходът може да превключва индуктивни товари в диапазона 20 - 240 VAC. Максималният ток на превключване е 2 A. Интегрираният RGB светодиод свети в бяло, когато релейният изход е ИЗКЛЮЧЕН (OFF), и в зелено, когато изходът е ВКЛЮЧЕН (ON).
Каква е предвидената област на употреба?
Този модул е предназначен за ОВК (HVAC) системи и индустриална автоматизация. Обикновено се използва в системи за контролирана вентилация в жилищни сгради (DCV), където стойности като CO₂, температура, влажност или CO трябва да задействат действие. Типичните приложения включват управление на вентилатори, активиране на аларми и включване/изключване на нагреватели, клапи (дампери), влагоабсорбатори, помпи или сигнални лампи. Модулът действа като прост интерфейс между сензори с аналогов изход и превключващи устройства.
Този модул е предназначен за ОВК (HVAC) системи и индустриална автоматизация. Обикновено се използва в системи за контролирана вентилация в жилищни сгради (DCV), където стойности като CO₂, температура, влажност или CO трябва да задействат действие. Типичните приложения включват управление на вентилатори, активиране на аларми и включване/изключване на нагреватели, клапи (дампери), влагоабсорбатори, помпи или сигнални лампи. Модулът действа като прост интерфейс между сензори с аналогов изход и превключващи устройства.
Какви са изискванията за захранване и окабеляване?
Модулът се нуждае от захранващо напрежение 24 VDC. За свързване на захранването, Modbus комуникацията (RS485) и аналоговия вход се използват пружинни клемни блокове. Релейният изход се свързва чрез винтова клема.
Модулът се нуждае от захранващо напрежение 24 VDC. За свързване на захранването, Modbus комуникацията (RS485) и аналоговия вход се използват пружинни клемни блокове. Релейният изход се свързва чрез винтова клема.
Може ли релето да се управлява чрез Modbus RTU?
Да. Релето може да се управлява директно чрез Modbus RTU комуникация. Това прави възможно дистанционното поемане на контрол (overrule) над релейния изход. Когато в холдинг регистър 31 (HR31) се запише стойност 0, Modbus master устройството поема контрола над релето. Тогава релето може да се превключва чрез HR32 (0 = ИЗКЛЮЧЕНО, 1 = ВКЛЮЧЕНО). Когато HR31 се върне на стойност 1, релето отново се управлява от аналоговия входен сигнал.
Да. Релето може да се управлява директно чрез Modbus RTU комуникация. Това прави възможно дистанционното поемане на контрол (overrule) над релейния изход. Когато в холдинг регистър 31 (HR31) се запише стойност 0, Modbus master устройството поема контрола над релето. Тогава релето може да се превключва чрез HR32 (0 = ИЗКЛЮЧЕНО, 1 = ВКЛЮЧЕНО). Когато HR31 се върне на стойност 1, релето отново се управлява от аналоговия входен сигнал.
Какви са защитните функции и изискванията за монтаж?

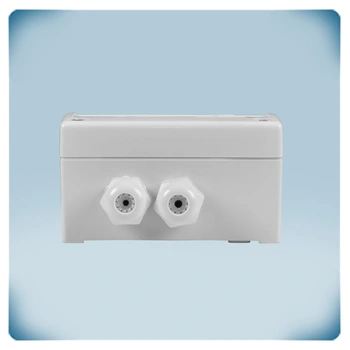

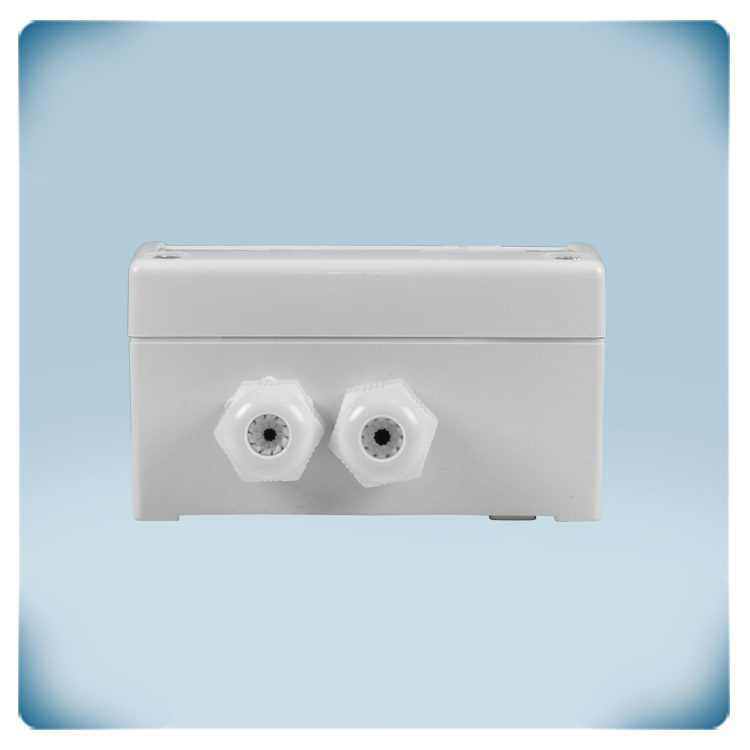

Корпусът е изработен от издръжлива r-ABS VO (UL94) пластмаса и осигурява защита IP54 срещу прах и вода. Устройството трябва да бъде монтирано на стена и не трябва да се инсталира на пряка слънчева светлина. Благодарение на здравия си дизайн, то е подходящо за взискателни среди.
Корпусът е изработен от издръжлива r-ABS VO (UL94) пластмаса и осигурява защита IP54 срещу прах и вода. Устройството трябва да бъде монтирано на стена и не трябва да се инсталира на пряка слънчева светлина. Благодарение на здравия си дизайн, то е подходящо за взискателни среди.
