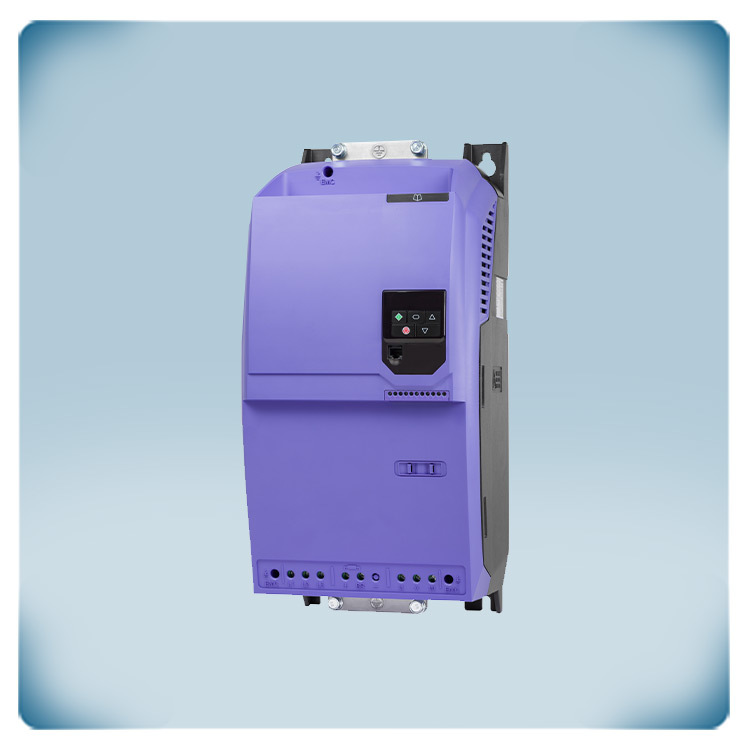

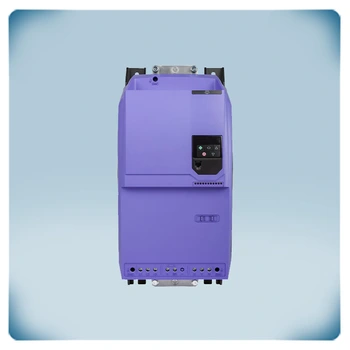

Frekvensomriktare 400 V | 61 A | 30 kW | IP20

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!
Artikelkod FI-E44610E2
Intrastat-nummer 85.04.40.86
Kategori Frekvensomriktare för montering på panel eller DIN-skena
Nuvarande lager 0 U.
Fabrikens ledtid 2 Vecka(or)

Produktbeskrivning

Variabel hastighetsstyrning för att styra 3-fas 400 Volt-motorer. Denna frekvensomriktare är särskilt enkel att använda. För de flesta tillämpningar är det inte nödvändigt att ändra standardinställningarna. Det är därför att denna styrenhet är idealisk för att styra fläktar och pumpar i HVAC-applikationer.

Den erforderliga matningsspänningen är trefas 400 Volt.

Olika typer av trefas 400 Volt-motorer kan styras: IE3- eller IE4-induktionsmotorer, permanentmagnetmotorer, borstlösa DC- eller synkrona reluktansmotorer. En eller flera motorer med en (kombinerad) maximal ström på 61 A kan styras av denna drivenhet. Motorhastigheten kan ställas in via den intuitiva knappsatsen eller via ingångarna. Konfigurationen förenklas via 14 grundläggande parametrar och applikationsmakrofunktioner.

Höljet kan monteras på DIN-skena i ett elskåp. Det erbjuder IP20-skydd mot inträngande damm. Det integrerade EMC-filtret är klass C1.

Tillverkarkod: ODE-3-540610-3F42

Ytterligare specifikationer och beskrivning

Var används denna trefasfrekvensomriktare vanligtvis?
Eftersom trefas 400 volt har en högre effektkapacitet kan den användas för fler tillämpningar, såsom större fläktar och pumpar i HVAC-system. Jämfört med en enfasversion är en trefasdriven frekvensomriktare och trefasmotorkombination vanligtvis mer effektiv och användbar. Dessutom är den otroligt användarvänlig. I många fall kan frekvensomriktaren användas direkt efter installationen och standardinställningarna kan behållas.

Vad gör kapslingen tillförlitlig?
Kapslingen är tillverkad av lättskött plast. Designen gör att enheten kan installeras på en DIN-skena eller på en plan yta. Kapslingen erbjuder en IP20-skyddsklassning mot inträngning av smuts och fukt. Vi rekommenderar att du installerar denna enhet i ett elskåp och att du säkerställer att omgivningstemperaturen ligger
Frekvensomriktare
 inom intervallet -10–40 °C.

Hur förenklar applikationsmakron installationen?
Genom att välja ett av dessa applikationsmakron förkonfigureras de viktigaste inställningarna automatiskt. Det sparar dig tid att definiera funktionaliteten för de olika ingångarna. Dessa funktioner är fördefinierade i applikationsmakrona. Dessa standardinställningar är tillräckliga för många applikationer. Typiska applikationer är AC-fläktar, blåsmaskiner, centrifugalpumpar, rökgasutsug och luftflödesregulatorer.
Som standard används ingång 1 för att starta motorn. En valfri 10K-potentiometer kan anslutas till plintarna 5, 6 och 7 för att justera fläkthastigheten.
När ingång 3 aktiveras går motorn med den fördefinierade hastigheten i parameter 20. När ingång 3 inte är aktiverad (eller inte ansluten) kan motorhastigheten justeras via den externa potentiometern (eller analog styrsignal).

Vilken teknik ligger bakom den optimala motorstyrningen?
Frekvensomriktare styr motorspänning och motorfrekvens via en teknik som kallas pulsbreddsmodulering. Denna teknik omvandlar den tillförda växelspänningen till likspänning. En frekvensomriktare har en likströmsbuss, som kan ses som en bufferttank för den tillgängliga energin. Denna bufferttank fylls både av matningsspänningen (via likriktaren) och av regenerativ energi från motorn som flyter tillbaka vid bromsning. Denna likspänning omvandlas tillbaka till en slags växelspänning av IGBT:er. IGBT:er eller Insulated Gate Bipolar Transistors är bipolära transistorer med en isolerad gate-terminal som kan växla hög elektrisk ström med hög hastighet. Tack vare den smarta styrningen av IGBT:erna kan både motorspänningen och motorfrekvensen styras. Detta möjliggör optimal motorstyrning och energieffektiv drift. Denna frekvensomriktare kräver en trefas 400 volts strömförsörjning. Den styr trefas 400 volts IE2-, IE3- och IE4-induktionsmotorer. Dessutom kan den även styra permanentmagnetmotorer, borstlösa likströmsmotorer och synkrona reluktansmotorer.

Vad är den huvudsakliga funktionen hos det inbyggda EMC-filtret?
En nackdel med högfrekventa växlande IGBT:er är att de förorenar elnätet med högre harmoniska störsignaler (EMC-förorening). För att minimera denna nätverksförorening är ett EMC-filter klass C1 inbyggt som standard. Detta blockerar föroreningarna och minskar störningar från andra elektroniska enheter installerade i omgivningen. Emellertid är EMC-filtret ensamt inte tillräckligt för att eliminera alla störningar. Utöver EMC-filtret krävs korrekt installation och kabeldragning för att minimera störningar. Kraftkablar bör alltid separeras från signal- och nätverkskablar.
