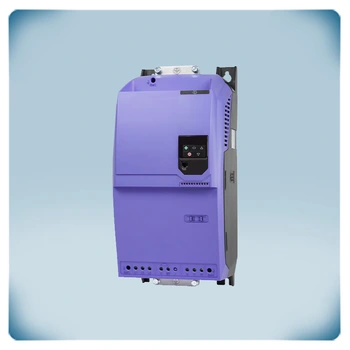

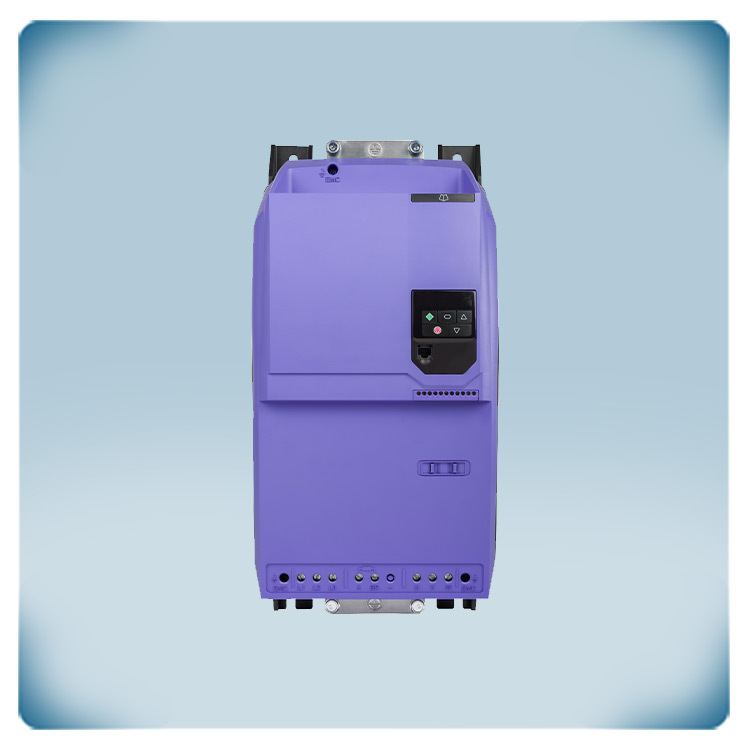

Частотно-регульований привід 400 V | 61 A | 30 kW | IP20
Опис продукту
Частотно-регульований привід для керування трифазними двигунами на 400 В. Цей частотно-регульований привід простий у використанні. Для більшості застосувань немає необхідності змінювати заводські налаштування. Тому цей привід ідеально підходить для керування вентиляторами та насосами в системах ОВіК.
Необхідна напруга живлення — трифазна 400 В.
Можна керувати різними типами трифазних двигунів на 400 В: асинхронними двигунами IE3 або IE4, двигунами з постійними магнітами, безщітковими двигунами постійного струму або синхронними двигунами з намагнічуванням. Цей привід може керувати одним або декількома двигунами з (сукупним) максимальним струмом 61 А. Швидкість двигуна можна встановити за допомогою інтуїтивно зрозумілої клавіатури або через входи. Конфігурація спрощена завдяки 14 базовим параметрам і макрофункціям додатка.
Корпус може бути встановлений на DIN-рейку в електричній шафі. Він забезпечує захист IP20 від попадання пилу. Вбудований фільтр ЕМС відповідає класу C1.
Код виробника: ODE-3-540610-3F42
Додаткові характеристики та опис
Оскільки трифазна напруга 400 В має вищу потужність, її можна застосовувати для ширшого кола завдань, зокрема для більших вентиляторів і насосів у системах ОВіК (опалення, вентиляції та кондиціювання повітря). Порівняно з однофазною версією, поєднання трифазного перетворювача частоти та трифазного двигуна зазвичай є більш ефективним і продуктивним, що робить цей привод ідеальним рішенням для керування потужними вентиляторами або насосами. Крім того, він надзвичайно зручний у використанні. У багатьох випадках перетворювач частоти можна використовувати одразу після встановлення, зберігши налаштування за замовчуванням.
Під час вибору одного з цих макросів найважливіші налаштування автоматично попередньо конфігуруються. Це дозволяє призначити функціональність для різних входів. Цих стандартних налаштувань достатньо для використання в багатьох застосуваннях, таких як: вентилятори змінного струму, повітродувки, відцентрові насоси, витяжні вентилятори та регулятори повітряного потоку.
Коли вхід 3 активований, двигун працює із заданою швидкістю, визначеною параметром 20. Коли вхід 3 не активований (або не підключений), швидкість двигуна можна регулювати за допомогою зовнішнього потенціометра (або аналогового керуючого сигналу).
Перетворювачі частоти керують напругою та частотою електродвигуна за допомогою технології, що називається широтно-імпульсною модуляцією (ШІМ, PWM). Ця технологія перетворює подану змінну напругу (AC) у постійну (DC).
Недоліком високочастотного перемикання IGBT є те, що воно забруднює електричну мережу сигналами вищих гармонік (ЕМС-забруднення). Щоб мінімізувати це забруднення мережі, у стандартній комплектації вбудований фільтр ЕМС класу C1. Він блокує завади та зменшує вплив перешкод на інші електронні пристрої, встановлені поблизу. Однак одного лише фільтра ЕМС недостатньо для усунення всіх завад. Окрім фільтра ЕМС, для мінімізації перешкод необхідні правильний монтаж і підключення. Силові кабелі завжди повинні бути відокремлені від сигнальних і мережевих кабелів.
Корпус виготовлений із міцного пластику. Конструкція дозволяє встановлювати пристрій на DIN-рейку або на плоску поверхню. Корпус забезпечує ступінь захисту IP20 від потрапляння бруду та вологи. Рекомендується встановлювати цей пристрій в електричній шафі та стежити, щоб температура навколишнього середовища залишалася в діапазоні від −10 до 40 °C.
