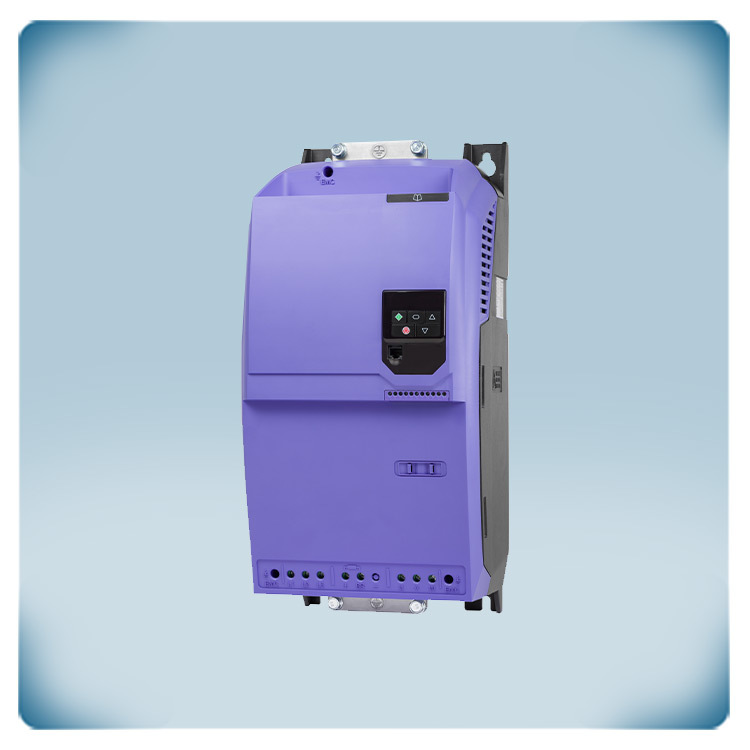

Dažnio keitiklis 400 V | 61 A | 30 kW | IP66
Produkto aprašymas
Dažnio keitiklis skirtas valdyti 3 fazių 400 voltų variklius. Šią dažnio keitiklį ypač paprasta naudoti. Daugeliu atvejų nereikia keisti numatytųjų nustatymų. Todėl šis greičio reguliatorius idealiai tinka ventiliatoriams ir siurbliams valdyti ŠVOK sistemose. Maitinimo įtampa trifazė 400 voltų.
Galima valdyti įvairių tipų trifazius 400 voltų variklius: IE3 arba IE4 indukcinius variklius, nuolatinio magneto variklius, bešepečius nuolatinės srovės arba sinchroninius variklius. Šiuo dažnio keitikliu galima valdyti vieną ar kelis variklius, kurių maksimali srovė (bendra) yra 61 A. Variklio greitį galima nustatyti naudojant klaviatūrą arba per įėjimą. Konfigūraciją supaprastina 14 pagrindinių parametrų ir taikymo makro funkcijų.

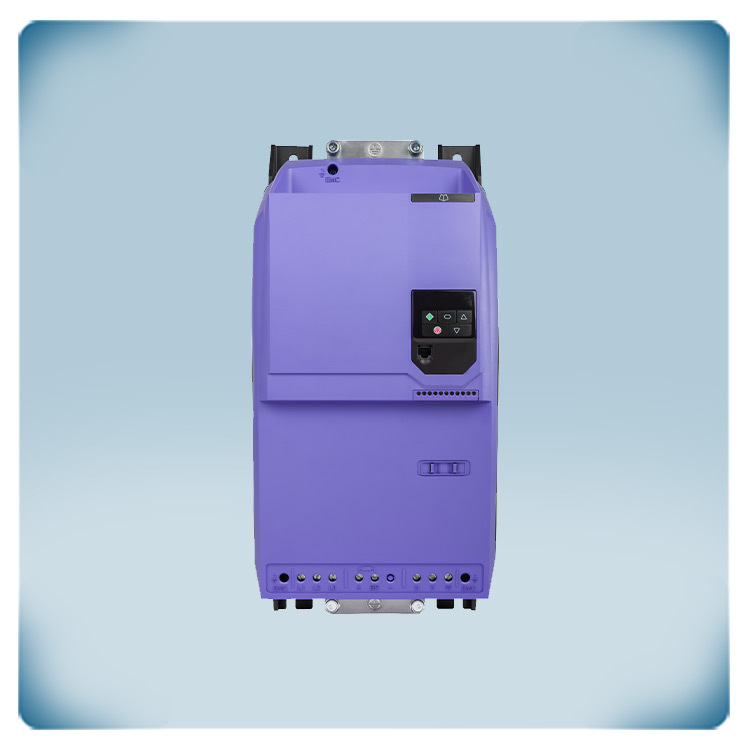

Keitiklį galima montuoti ant DIN bėgelio elektros spintoje. Jo korpusas atitinka IP20 saugumo klasę, kas suteikia apsaugą nuo dulkių patekimo. Integruotas EMC filtras yra C1 klasės.
Gamintojo kodas: ODE-3-540610-3F42
Papildomos specifikacijos ir aprašymas
Kas lemia korpuso patikimumą?
Korpusas pagamintas iš lengvai prižiūrimo plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgelio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos klasę, saugančią nuo purvo ir drėgmės patekimo. Rekomenduojama šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra būtų nuo –10 iki +40 °C.
Korpusas pagamintas iš lengvai prižiūrimo plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgelio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos klasę, saugančią nuo purvo ir drėgmės patekimo. Rekomenduojama šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra būtų nuo –10 iki +40 °C.
Kur paprastai naudojamas šis trifazis dažnio keitiklis?
Kadangi trifazė 400 voltų įtampa leidžia perduoti didesnę galią, ji gali būti naudojama platesniam pritaikymų spektrui, pavyzdžiui, didesniems ventiliatoriams ir siurbliams ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemose. Palyginti su vienfaze versija, trifaziu maitinimu veikiančio dažnio keitiklio ir trifazio variklio derinys paprastai yra efektyvesnis ir naudingesnis. ŠVOK pritaikymams tai reiškia, kad dažnio keitiklis idealiai tinka ventiliatorių ar siurblių valdymui. Be to, jis yra itin patogus naudoti. Daugeliu atvejų dažnio keitiklį galima naudoti iš karto po sumontavimo, paliekant numatytuosius nustatymus.
Kadangi trifazė 400 voltų įtampa leidžia perduoti didesnę galią, ji gali būti naudojama platesniam pritaikymų spektrui, pavyzdžiui, didesniems ventiliatoriams ir siurbliams ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemose. Palyginti su vienfaze versija, trifaziu maitinimu veikiančio dažnio keitiklio ir trifazio variklio derinys paprastai yra efektyvesnis ir naudingesnis. ŠVOK pritaikymams tai reiškia, kad dažnio keitiklis idealiai tinka ventiliatorių ar siurblių valdymui. Be to, jis yra itin patogus naudoti. Daugeliu atvejų dažnio keitiklį galima naudoti iš karto po sumontavimo, paliekant numatytuosius nustatymus.
Kaip programų makrokomandos supaprastina nustatymą?
Pasirinkus vieną iš šių programų makrokomandų, svarbiausi nustatymai automatiškai sukonfigūruojami iš anksto. Tai leidžia neapibrėžti kiekvieno įėjimo funkcionalumo atskirai, nes šios funkcijos jau yra nustatytos makrokomandose. Numatyti nustatymai yra pakankami daugeliui taikymų. Tipinės paskirtys – kintamosios srovės ventiliatoriai, pūstuvai, išcentriniai siurbliai, dūmų ištraukimo sistemos ir oro srauto valdikliai.
Pasirinkus vieną iš šių programų makrokomandų, svarbiausi nustatymai automatiškai sukonfigūruojami iš anksto. Tai leidžia neapibrėžti kiekvieno įėjimo funkcionalumo atskirai, nes šios funkcijos jau yra nustatytos makrokomandose. Numatyti nustatymai yra pakankami daugeliui taikymų. Tipinės paskirtys – kintamosios srovės ventiliatoriai, pūstuvai, išcentriniai siurbliai, dūmų ištraukimo sistemos ir oro srauto valdikliai.
Pagal numatytuosius nustatymus 1-asis įėjimas naudojamas varikliui paleisti. Pasirenkamasis 10 kΩ potenciometras gali būti prijungtas prie 5, 6 ir 7 gnybtų ventiliatoriaus greičiui reguliuoti.
Kai aktyvuojamas 3-iasis įėjimas, variklis veikia iš anksto nustatytu greičiu, nurodytu 20 parametre. Kai 3-iasis įėjimas nėra aktyvuotas (arba neprijungtas), variklio greitį galima reguliuoti naudojant išorinį potenciometrą (arba analoginį valdymo signalą).
Kai aktyvuojamas 3-iasis įėjimas, variklis veikia iš anksto nustatytu greičiu, nurodytu 20 parametre. Kai 3-iasis įėjimas nėra aktyvuotas (arba neprijungtas), variklio greitį galima reguliuoti naudojant išorinį potenciometrą (arba analoginį valdymo signalą).
Kokia pagrindinė integruoto EMC filtro funkcija?
Vienas iš didelio dažnio perjungimo IGBT trūkumų yra tai, kad jie teršia elektros tinklą aukštesniųjų harmonikų trikdžių signalais (EMC tarša). Siekiant sumažinti šią taršą, standartinėje komplektacijoje integruotas C1 klasės EMC filtras. Jis blokuoja trikdžius ir sumažina poveikį kitiems aplinkoje esantiems elektroniniams įrenginiams. Tačiau vien EMC filtro nepakanka visiems trikdžiams pašalinti. Be EMC filtro, būtinas ir teisingas įrenginio montavimas bei laidų instaliacija. Maitinimo kabeliai visada turi būti atskirti nuo signalinių ir tinklo kabelių.
Kokia technologija užtikrina optimalų variklio valdymą?
Dažnio keitikliai valdo variklio įtampą ir dažnį naudodami impulsų pločio moduliacijos (PWM) technologiją. Ši technologija paverčia tiekiamą kintamąją įtampą į nuolatinę. Dažnio keitiklyje yra nuolatinės srovės magistralė (DC bus), kuri veikia kaip energijos kaupimo rezervuaras. Ji pildoma tiek iš maitinimo įtampos (per lygintuvą), tiek iš regeneracinės energijos, grįžtančios iš variklio stabdymo metu. Ši nuolatinė įtampa vėl paverčiama tam tikra kintamąja įtampa naudojant IGBT tranzistorius.
Dažnio keitikliai valdo variklio įtampą ir dažnį naudodami impulsų pločio moduliacijos (PWM) technologiją. Ši technologija paverčia tiekiamą kintamąją įtampą į nuolatinę. Dažnio keitiklyje yra nuolatinės srovės magistralė (DC bus), kuri veikia kaip energijos kaupimo rezervuaras. Ji pildoma tiek iš maitinimo įtampos (per lygintuvą), tiek iš regeneracinės energijos, grįžtančios iš variklio stabdymo metu. Ši nuolatinė įtampa vėl paverčiama tam tikra kintamąja įtampa naudojant IGBT tranzistorius.
IGBT (izoliuotos užtūros bipoliniai tranzistoriai) – tai bipoliniai tranzistoriai su izoliuota užtūra, galintys dideliu greičiu perjungti dideles elektros sroves. Išmanaus IGBT valdymo dėka galima tiksliai reguliuoti tiek variklio įtampą, tiek dažnį. Tai užtikrina optimalų variklio valdymą ir energiją taupantį darbą. Šiam dažnio keitikliui reikalingas trifazis 400 V maitinimas. Jis valdo trifazius 400 V IE2, IE3 ir IE4 asinchroninius variklius. Be to, jis gali valdyti ir nuolatinių magnetų variklius, bešepetėlius nuolatinės srovės variklius bei sinchroninius reluktansinius variklius.
