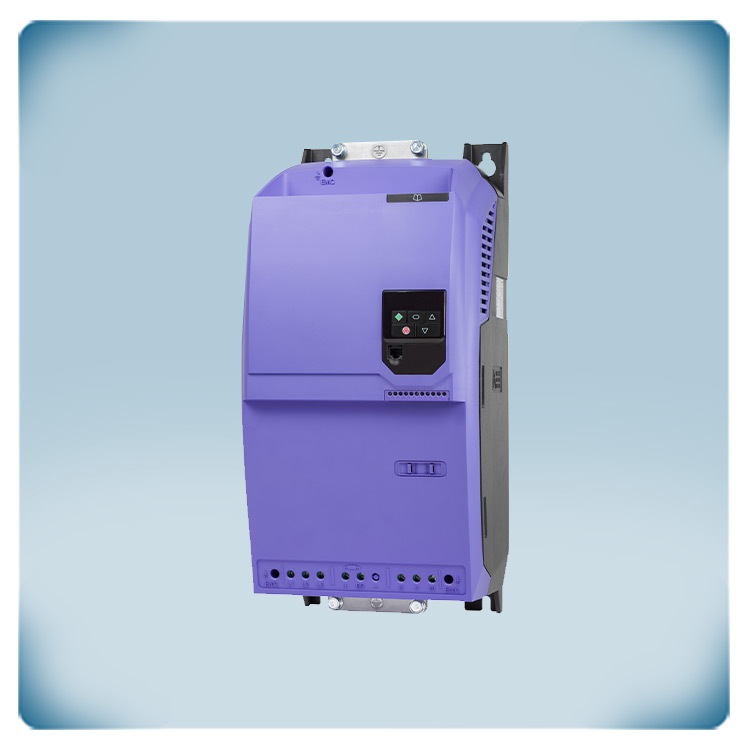

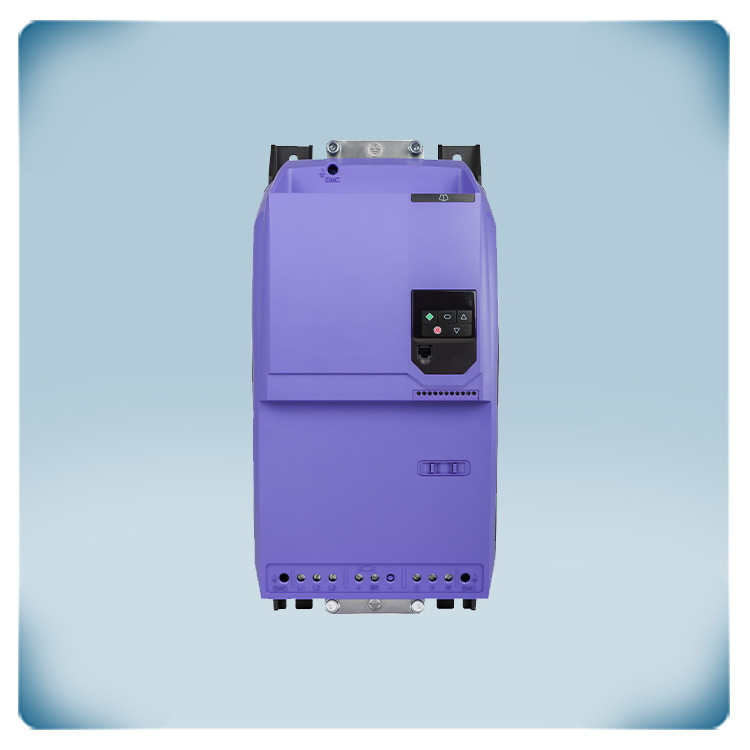

Frekans invertörü 400 V | 61 A | 30 kW | IP20

Henüz kimse bu ürün hakkında yorum yapmadı, ilk siz olun (aşağıya bakın), fikrinizi takdir ediyoruz!
Ürün kodu FI-E44610E2
Intrastat numarası 85.04.40.86
Kategori Panel veya DIN rayına montaj VFD
Mevcut stok 0 U.
Fabrika teslim süresi 2 Hafta(lar)

Ürün açıklaması

3 fazlı 400 Volt motorları kumanda etmek için değişken frekanslı sürücü (VFD). Bu sürücü özellikle kullanım kolaylığıyla öne çıkar. Çoğu uygulama için varsayılan ayarları değiştirmeye gerek yoktur; bu nedenle bu sürücü, HVAC uygulamalarındaki fan ve pompaların kontrolü için idealdir.

Gerekli besleme gerilimi üç fazlı 400 Volt'tur.

Çeşitli tipteki üç fazlı 400 Volt motorlar kontrol edilebilir: IE3 veya IE4 indüksiyon motorları, sabit mıknatıslı motorlar, fırçasız DC veya senkron relüktans motorlar. (Toplam) maksimum 61 A akıma sahip bir veya birden fazla motor bu sürücü ile kumanda edilebilir. Motor hızı, sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Yapılandırma, 14 temel parametre ve uygulama makro fonksiyonları ile basitleştirilmiştir.

Gövde, bir elektrik panosu içinde DIN rayına monte edilebilir. Toz girişine karşı IP20 koruma sınıfına sahiptir. Entegre EMC filtresi Sınıf C1'dir.

Üretici kodu: ODE-3-540610-3F42

Ek özellikler ve açıklama

Bu üç fazlı frekans invertörü tipik olarak nerelerde kullanılır?
Üç fazlı 400 volt daha yüksek bir güç kapasitesine sahip olduğu için, HVAC sistemlerindeki büyük fanlar ve pompalar gibi daha fazla uygulamada kullanılabilir. Tek fazlı versiyonla karşılaştırıldığında, üç fazlı beslemeli frekans invertörü ve üç fazlı motor kombinasyonu genellikle daha etkili ve kullanışlıdır. Bu durum, frekans invertörünü HVAC uygulamalarındaki fan veya pompaların yönetimi için ideal hale getirir. Dahası, inanılmaz derecede kullanıcı dostudur. Birçok durumda, frekans invertörü kurulumdan hemen sonra varsayılan ayarlarla kullanılabilir.

Gövdeyi güvenilir kılan nedir?
Gövde, bakımı kolay plastikten yapılmıştır. Tasarım, cihazın bir DIN rayına veya düz bir yüzeye monte edilmesine olanak tanır. Gövde, kir ve nem girişine karşı IP20 koruma sınıfı sunar. Bu cihazın bir elektrik panosuna kurulmasını ve ortam sıcaklığının -10 ile 40 °C aralığında kalmasının sağlanmasını öneririz.

Uygulama makroları kurulumu nasıl basitleştirir?red lines
Bu uygulama makrolarından biri seçildiğinde, en önemli ayarlar otomatik olarak önceden yapılandırılır. Bu özellik, sizi farklı girişler için işlev tanımlama zahmetinden kurtarır; işlevler uygulama makrolarında önceden tanımlanmıştır. Bu varsayılan ayarlar birçok uygulama için yeterlidir. Tipik uygulamalar arasında AC fanlar, üfleyiciler (blowers), santrifüj pompalar, duman aspiratörleri ve hava akış kontrolörleri yer alır. Varsayılan olarak, Giriş 1 motoru başlatmak için kullanılır. Fan hızını ayarlamak için 5, 6 ve 7 numaralı terminallere isteğe bağlı bir 10K potansiyometre bağlanabilir. Giriş 3 etkinleştirildiğinde motor, parametre 20'de önceden tanımlanan hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlı olmadığında), motor hızı harici potansiyometre (veya analog kontrol sinyali) aracılığıyla ayarlanabilir.

Optimum motor kontrolünün arkasındaki teknoloji nedir?
Frekans invertörleri, motor voltajını ve motor frekansını "darbe genişlik modülasyonu" (PWM) adı verilen bir teknoloji ile kontrol eder. Bu teknoloji, sağlanan AC voltajı DC voltaja dönüştürür. Bir frekans invertörü, mevcut enerji için bir dengeleme tankı olarak görülebilecek bir DC baraya sahiptir. Bu tank, hem şebeke voltajı (doğrultucu aracılığıyla) hem de frenleme sırasında motordan geri akan rejeneratif enerji ile doldurulur. Bu DC voltaj, IGBT'ler tarafından tekrar bir tür alternatif voltaja dönüştürülür. IGBT'ler (Yalıtılmış Kapılı Bipolar Transistörler), yüksek elektrik akımını yüksek hızda anahtarlayabilen yalıtılmış kapı uçlu bipolar transistörlerdir. IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji verimli çalışma sağlar. Bu frekans invertörü üç fazlı 400 Volt güç kaynağı gerektirir. 3 fazlı 400 Volt IE2, IE3 ve IE4 indüksiyon motorlarını kontrol eder. Bunun yanı sıra Sabit Mıknatıslı motorları, Fırçasız DC Motorları ve Senkron Relüktans Motorlarını da kontrol edebilir.

Dahili EMC filtresinin ana işlevi nedir?
Yüksek frekanslı anahtarlama yapan IGBT'lerin bir dezavantajı, elektrik şebekesini yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi yerleşiktir. Bu filtre kirliliği engeller ve çevredeki diğer elektronik cihazlarla olan etkileşimi azaltır. Ancak, tüm parazitleri ortadan kaldırmak için sadece EMC filtresi yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gereklidir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrı tutulmalıdır.
