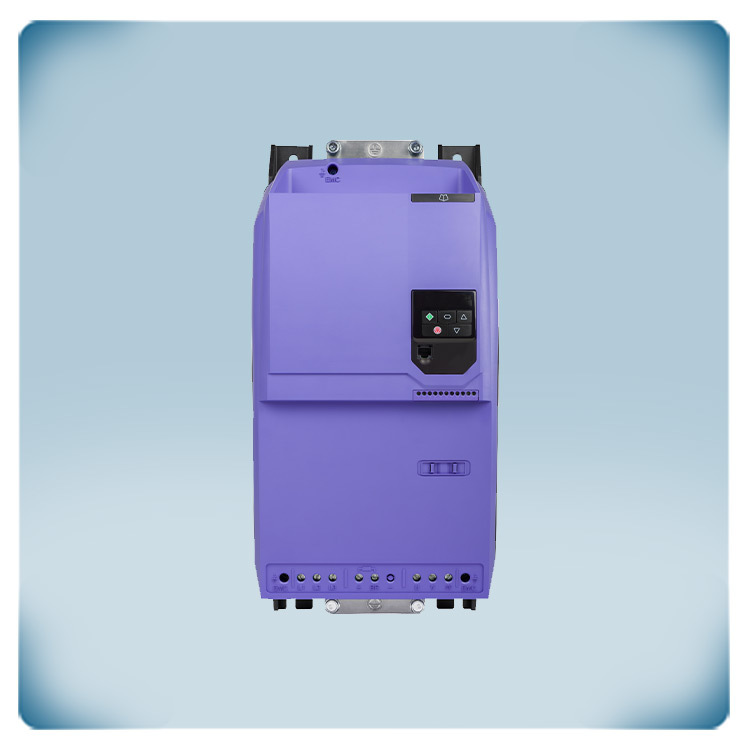

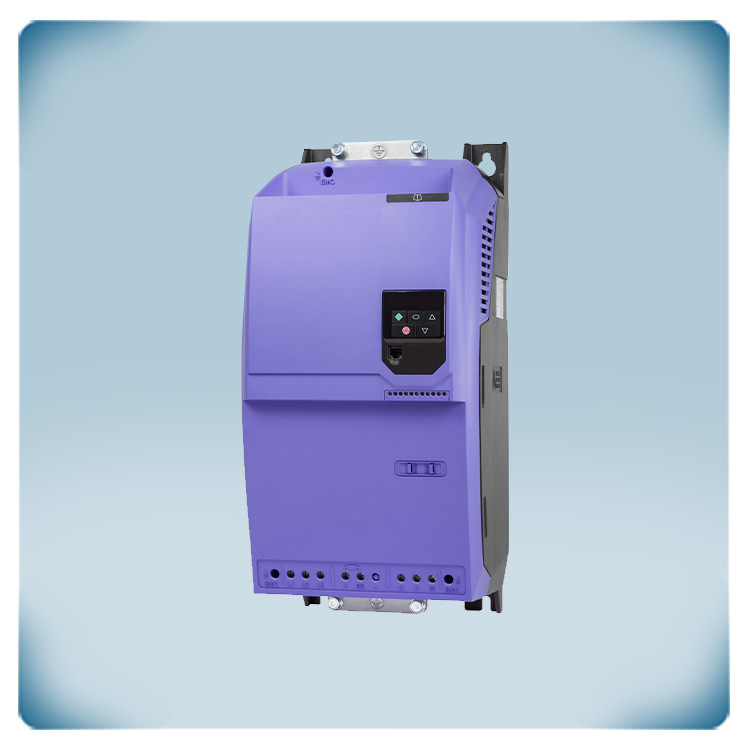

Frequentieomvormer driefase 400 V | 61 A | 30 kW | IP20

Er heeft nog niemand gereageerd op dit product, wees de eerste (zie onderaan), we stellen uw mening op prijs!
Artikelcode FI-E44610E2
Intrastat nummer 85.04.40.86
Categorie Geschikt voor montage in een elektrische kast
Huidige voorraad 0 Stk
Fabriekslevertijd 2 Week(en)

Productbeschrijving

Frequentieregelaar voor het aansturen van driefasige 400 V-motoren. Deze frequentieregelaar is bijzonder gebruiksvriendelijk. Voor de meeste toepassingen is het niet nodig de standaardinstellingen te wijzigen. Daardoor is deze frequentieomvormer uitermate geschikt voor de regeling van ventilatoren en pompen in HVAC-toepassingen.

De vereiste voedingsspanning is driefasig 400 V.

Verschillende types driefasig 400V-motoren kunnen worden aangestuurd: IE3- of IE4-inductiemotoren, permanente magneetmotoren, borstelloze gelijkstroommotoren of synchrone reluctantiemotoren. Met deze regelaar kunnen één of meerdere motoren worden aangestuurd met een (gezamenlijke) maximale stroom van 61 A. De motorsnelheid kan ingesteld worden via het intuïtieve bedieningspaneel of via de ingangen. De configuratie wordt vereenvoudigd dankzij 14 basisparameters en toepassingsmacro’s.

De behuizing kan op een DIN-rail worden gemonteerd in een elektrische kast. Ze biedt een IP20-beschermingsgraad tegen het binnendringen van stof. De geïntegreerde EMC-filter is klasse C1.

Fabrikantencode: ODE-3-540610-3F42

Aanvullende specificaties en beschrijvingen


Waar wordt deze driefasige frequentieomvormer doorgaans gebruikt?
Omdat driefasig 400 volt een hoger vermogen heeft, kan het worden gebruikt voor meer toepassingen, zoals grotere ventilatoren en pompen in industriële HVAC-systemen. In vergelijking met een enkelfasige variant is een combinatie van een driefasige frequentieregelaar en een driefasige motor doorgaans effectiever en nuttiger. Bij HVAC-toepassingen maakt dit de frequentieregelaar uitermate geschikt voor het aansturen van ventilatoren of pompen. Daarnaast is het systeem zeer gebruiksvriendelijk. In veel gevallen kan de frequentieregelaar direct na installatie worden gebruikt en kunnen de standaardinstellingen behouden blijven.

Wat maakt de behuizing betrouwbaar?
De behuizing is gemaakt van gemakkelijk te onderhouden kunststof. Het ontwerp maakt het mogelijk om het apparaat op een DIN-rail of op een vlakke ondergrond te monteren. De behuizing biedt een IP20-beschermingsgraad tegen het binnendringen van stof en vocht. We raden aan om dit apparaat in een elektrische kast te installeren en ervoor te zorgen dat de omgevingstemperatuur binnen het bereik van -10 tot 40 °C blijft.
Hoe worden de ingangen aangesloten?

Hoe vereenvoudigen toepassingsmacro’s de installatie?
Door een van deze toepassingsmacro’s te selecteren, worden de belangrijkste instellingen automatisch vooraf geconfigureerd.
Dit bespaart je de moeite om de functies voor de verschillende ingangen zelf te definiëren. Deze functies zijn vooraf gedefinieerd in de toepassingsmacro’s. Deze standaardinstellingen zijn voor veel toepassingen voldoende. Typische toepassingen zijn AC-ventilatoren, luchtblazers, centrifugaalpompen, rookafzuigers en luchtstroomregelaars.
Standaard wordt ingang 1 gebruikt om de motor te starten. Een optionele 10K-potentiometer kan worden aangesloten op klemmen 5, 6 en 7 om de ventilatorsnelheid aan te passen.
Wanneer ingang 3 wordt geactiveerd, draait de motor op de vooraf ingestelde snelheid in parameter 20. Wanneer ingang 3 niet wordt geactiveerd (of niet is aangesloten), kan de motorsnelheid worden aangepast via de externe potentiometer (of analoog stuursignaal).

Wat is de technologie achter de optimale motorregeling?
Frequentieomvormers regelen de motorspanning en ­frequentie via een technologie die pulsbreedtemodulatie (pulse-width modulation - PWM) wordt genoemd. Deze technologie zet de aangeleverde wisselspanning (AC) om in gelijkspanning (DC). Een frequentieregelaar heeft een DC-bus die fungeert als een buffertank voor de beschikbare energie. Deze buffertank wordt zowel gevuld door de netspanning (via de gelijkrichter) als door regeneratieve energie van de motor die tijdens het remmen terugvloeit. Deze DC-spanning wordt vervolgens opnieuw omgezet in een soort wisselspanning door insulated gate bipolar transistors (IGBT’s).
IGBT’s zijn bipolaire transistors met een geïsoleerde poort die hoge elektrische stromen op hoge snelheid kunnen schakelen. Dankzij de slimme aansturing van de IGBT’s kunnen zowel de motorspanning als de motorfrequentie worden geregeld. Dit maakt optimale en energie-efficiënte motorregeling mogelijk.
Deze frequentieomvormer vereist een driefasige 400V-voeding. Hij stuurt driefasige IE2-, IE3- en IE4-inductiemotoren van 400 V aan. Daarnaast kan hij ook permanente magneetmotoren, borstelloze DC-motoren en synchrone reluctantiemotoren aansturen.

Wat is de hoofdfunctie van de ingebouwde EMC-filter?
Een nadeel van hoogfrequent schakelen met IGBT’s is dat dit het elektriciteitsnet vervuilt met hogere harmonische stoorsignalen (EMC-vervuiling). Om deze netvervuiling te minimaliseren is er standaard een EMC-filter klasse C1 ingebouwd. Dit blokkeert de vervuiling en vermindert storingen met andere elektronische apparaten in de omgeving. De EMC-filter alleen is echter niet voldoende om alle storingen te elimineren. Naast de EMC-filter is ook een correcte installatie en bekabeling vereist om storingen te minimaliseren. Voedingskabels moeten altijd gescheiden blijven van signaal- en netwerkkabels.
