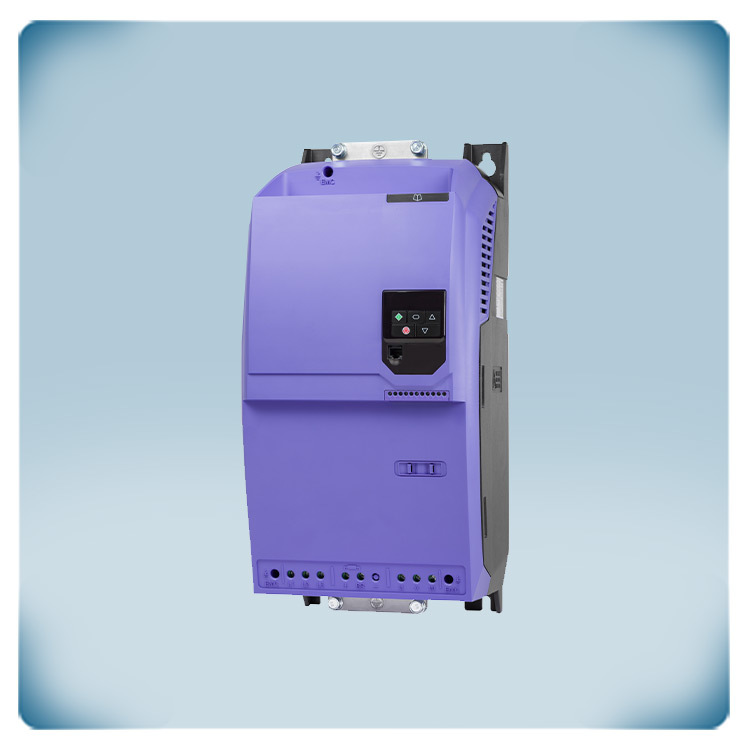

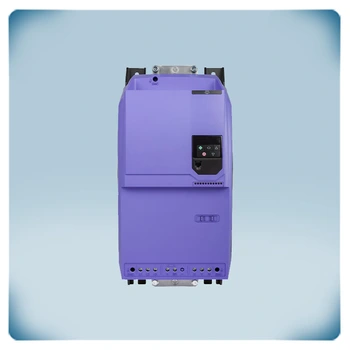

Частотно-регулируемый привод 400 V | 61 A | 30 kW | IP20

Никто еще не прокомментировал этот товар, будьте первым (см. ниже), мы ценим ваше мнение!

Код товара FI-E44610E2

Номер интрастата 85.04.40.86

Категория Частотник класс защиты IP20

Склад 0 Ед. изм

Срок производства 2 Неделя(и)

Описание продукта

Частотно-регулируемый привод для управления трехфазными двигателями на 400 В. Этот частотно-регулируемый привод простой в использовании. Для большинства применений нет необходимости изменять заводские настройки. Поэтому этот привод идеально подходит для управления вентиляторами и насосами в системах ОВиК.

Требуемое напряжение питания — трехфазное 400 В.

Можно управлять различными типами трехфазных двигателей на 400 В: асинхронными двигателями IE3 или IE4, двигателями с постоянными магнитами, бесщеточными двигателями постоянного тока или синхронными двигателями с намагничиванием. Этот привод может управлять одним или несколькими двигателями с (совокупным) максимальным током 61 А. Скорость двигателя можно установить с помощью интуитивно понятной клавиатуры или через входы. Конфигурация упрощена благодаря 14 базовым параметрам и макрофункциям приложения.

Корпус может быть установлен на DIN-рейку в электрическом шкафу. Он обеспечивает защиту IP20 от попадания пыли. Встроенный фильтр ЭМС соответствует классу C1.

Код производителя: ODE-3-540610-3F42

Дополнительные спецификации и описание

Где используется этот трехфазный преобразователь частоты?
Поскольку трехфазное напряжение 400 В имеет более высокую мощность, его можно использовать для большего числа применений, таких как более крупные вентиляторы и насосы в системах ОВиК. По сравнению с однофазной версией, комбинация трехфазного преобразователя частоты и трехфазного двигателя обычно более эффективна и полезна, что делает этот привод идеальным решением для управления мощными вентиляторами или насосами. Кроме того, он невероятно удобен в использовании. Во многих случаях преобразователь частоты можно использовать сразу после установки, сохранив настройки по умолчанию.

Как макросы упрощают настройку?
При выборе одного из этих макросов наиболее важные настройки предварительно конфигурируются автоматически. Это позволяет вам назначить функциональность для различных входов. Этих настроек по умолчанию достаточно для использования во многих приложениях, таких как: вентиляторы переменного тока, воздуходувки, центробежные насосы, вытяжные вентиляторы и регуляторы расхода воздуха.

По умолчанию вход 1 используется для запуска двигателя. Дополнительный потенциометр 10 кОм можно подключить к клеммам 5, 6 и 7 для регулировки скорости вентилятора.
Когда вход 3 активирован, двигатель работает с заданной скоростью, указанной в параметре 20. Когда вход 3 не активирован (или не подключен), скорость двигателя можно регулировать с помощью внешнего потенциометра (или аналогового управляющего сигнала).

Какая технология лежит в основе оптимального управления двигателем?

Преобразователи частоты управляют напряжением и частотой электродвигателя с помощью технологии, называемой широтно-импульсной модуляцией (ШИМ, PWM). Эта технология преобразует подаваемое переменное напряжение (AC) в постоянное (DC).

Преобразователь частоты имеет звено постоянного тока (DC-шину), которое можно рассматривать как буферный накопитель энергии. Этот накопитель заполняется как за счёт питающего напряжения (через выпрямитель), так и за счёт рекуперативной энергии от двигателя, возвращающейся в систему во время торможения.

Постоянное напряжение затем снова преобразуется в своего рода переменное напряжение с помощью IGBT-транзисторов. IGBT (Insulated Gate Bipolar Transistor — биполярный транзистор с изолированным затвором) — это полупроводниковый прибор, способный с высокой скоростью коммутировать большие электрические токи.

Благодаря интеллектуальному управлению IGBT-транзисторами можно точно регулировать как напряжение, так и частоту двигателя. Это обеспечивает оптимальное управление электродвигателем и энергоэффективную работу.

Данный преобразователь частоты требует трёхфазного источника питания 400 В. Он управляет трёхфазными асинхронными двигателями на 400 В классов эффективности IE2, IE3 и IE4. Кроме того, он также может управлять двигателями с постоянными магнитами, бесщёточными двигателями постоянного тока (BLDC) и синхронными реактивными двигателями.

Какова основная функция встроенного фильтра ЭМС?

Недостатком высокочастотных переключающих IGBT является то, что они загрязняют электрическую сеть сигналами высших гармоник (ЭМС-загрязнение). Чтобы минимизировать это загрязнение сети, в стандартной комплектации встроен фильтр ЭМС класса C1. Он блокирует загрязнение и уменьшает помехи другим электронным устройствам, установленным в окружающей области. Однако одного только фильтра ЭМС недостаточно для устранения всех помех. Помимо фильтра ЭМС, для минимизации помех необходимы правильная установка и подключение. Силовые кабели всегда должны быть отделены от сигнальных и сетевых кабелей.

Что делает корпус надежным?
Корпус изготовлен из прочного пластика. Конструкция позволяет устанавливать устройство на DIN-рейку или на плоскую поверхность. Корпус обеспечивает степень защиты IP20 от попадания грязи и влаги. Мы рекомендуем устанавливать это устройство в электрическом шкафу и следить за тем, чтобы температура окружающей среды оставалась в диапазоне от -10 до 40 °C.
