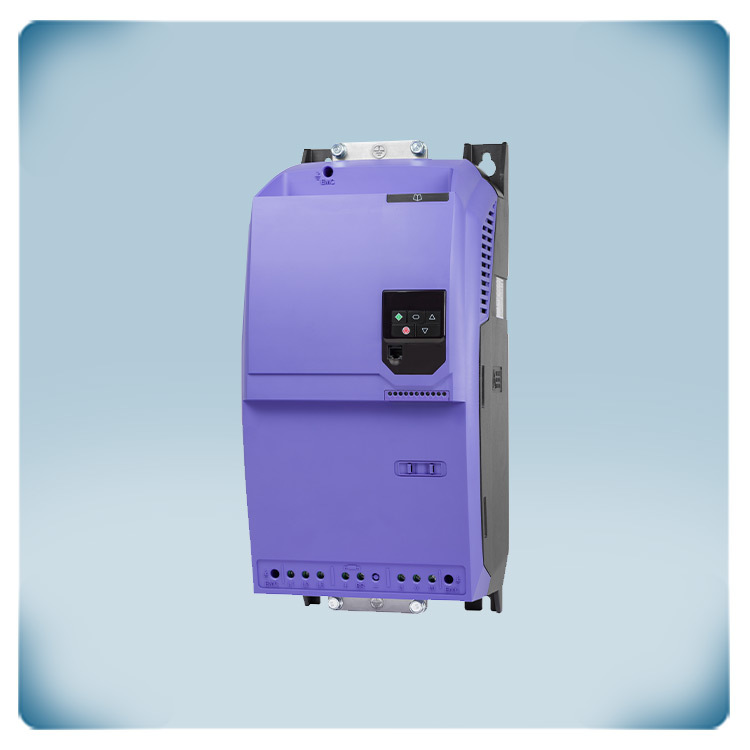

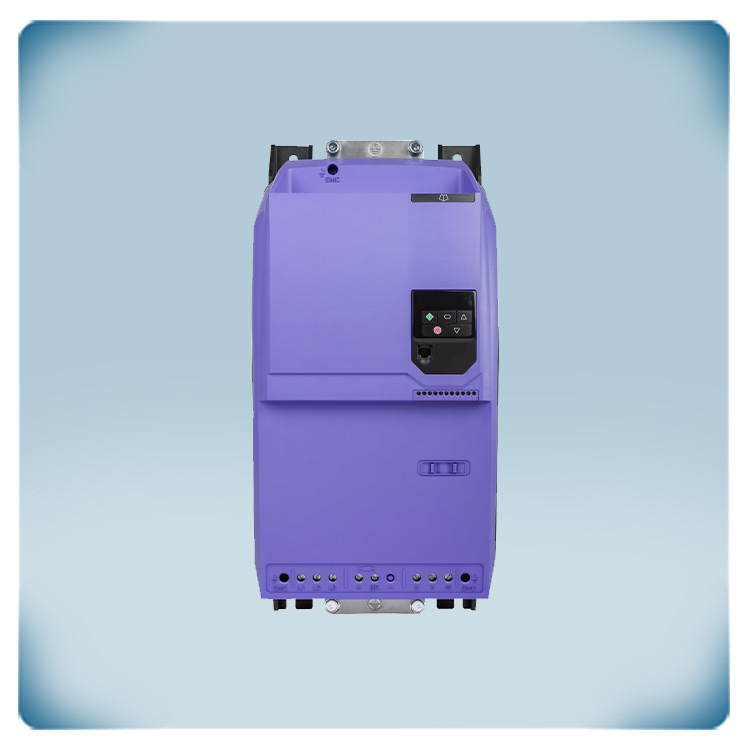

Frekvenční měnič 400 V | 61 A | 30 kW | IP20
Popis výrobku
Frekvenční měnič pro řízení třífázových motorů 400 V. Tento VSD je obzvlášť snadno použitelný. Pro většinu aplikací není nutné měnit výchozí nastavení, díky čemuž je tento měnič ideální pro řízení ventilátorů a čerpadel ve vzduchotechnických aplikacích.
Požadované napájení je třífázové 400 V.
Měnič dokáže řídit různé typy třífázových motorů 400 V: indukční motory IE3 nebo IE4, motory s permanentním magnetem, bezkartáčové stejnosměrné motory nebo synchronní motory s reluktancí. Jeden nebo více motorů s (kombinovaným) maximálním proudem 61 A může být řízen tímto měničem. Rychlost motoru lze nastavit pomocí intuitivní klávesnice nebo přes vstupy. Konfigurace je zjednodušena díky 14 základním parametrům a aplikačním makro funkcím.
Kryt lze namontovat na DIN lištu v elektrické rozvodné skříni. Poskytuje ochranu IP20 proti vniknutí prachu. Integrovaný EMC filtr je třídy C1.
Kód výrobce: ODE-3-540610-3F42
Doplňující specifikace a popis
Díky vyšší výkonové kapacitě třífázových 400 V může být použit pro širší spektrum aplikací, například pro větší ventilátory a čerpadla ve VZT systémech. Ve srovnání s jednofázovou verzí je kombinace třífázového frekvenčního měniče a třífázového motoru obvykle efektivnější a praktičtější. Pro VZT aplikace je frekvenční měnič ideální pro řízení ventilátorů nebo čerpadel. Navíc je velmi uživatelsky přívětivý – ve většině případů jej lze používat ihned po instalaci a zachovat výchozí nastavení.
Kryt je vyroben z plastu, který se snadno udržuje. Design krytu umožňuje instalaci zařízení na DIN lištu nebo na rovný povrch. Kryt poskytuje ochranu IP20 proti vniknutí prachu a vlhkosti. Doporučuje se instalovat zařízení do elektrické rozvodné skříně a zajistit, aby okolní teplota zůstala v rozmezí -10 až 40 °C.
Výběrem jednoho z aplikačních makro příkazů se nejdůležitější nastavení automaticky předkonfiguruje. Ušetří to nutnost definovat funkce jednotlivých vstupů, protože tyto funkce jsou přednastaveny v makrech. Výchozí nastavení jsou dostatečná pro mnoho aplikací. Typické použití zahrnuje AC ventilátory, dmychadla, odstředivá čerpadla, odsávací zařízení a regulátory proudění vzduchu.
Když je aktivován vstup 3, motor běží na předdefinované rychlosti parametru 20. Pokud vstup 3 není aktivován (nebo není připojen), lze rychlost motoru nastavit přes externí potenciometr nebo analogový řídicí signál.
Frekvenční měniče řídí napětí a frekvenci motoru pomocí technologie zvané pulsně-šířková modulace (PWM). Tato technologie převádí dodané střídavé napětí na stejnosměrné. Frekvenční měnič má DC sběrnici, která funguje jako zásobník dostupné energie. Tento zásobník je naplňován jak napájecím napětím přes usměrňovač, tak rekuperační energií z motoru při brzdění. DC napětí je následně IGBT tranzistory převedeno zpět na střídavé napětí.
Nevýhodou vysokofrekvenčního spínání IGBT je tvorba vyšších harmonických rušení v elektrické síti (EMC znečištění). Pro minimalizaci tohoto rušení je standardně vestavěn EMC filtr třídy C1. Ten blokuje rušení a snižuje interferenci s ostatními elektronickými zařízeními v okolí.
