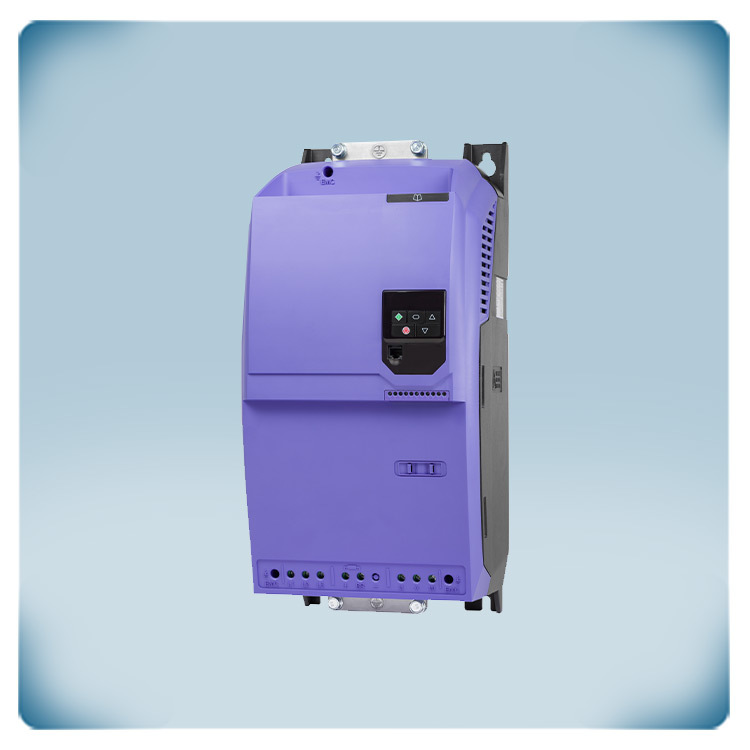

.webp "Falownik częstotliwości 400 V | 61 A | 30 kW | IP20")

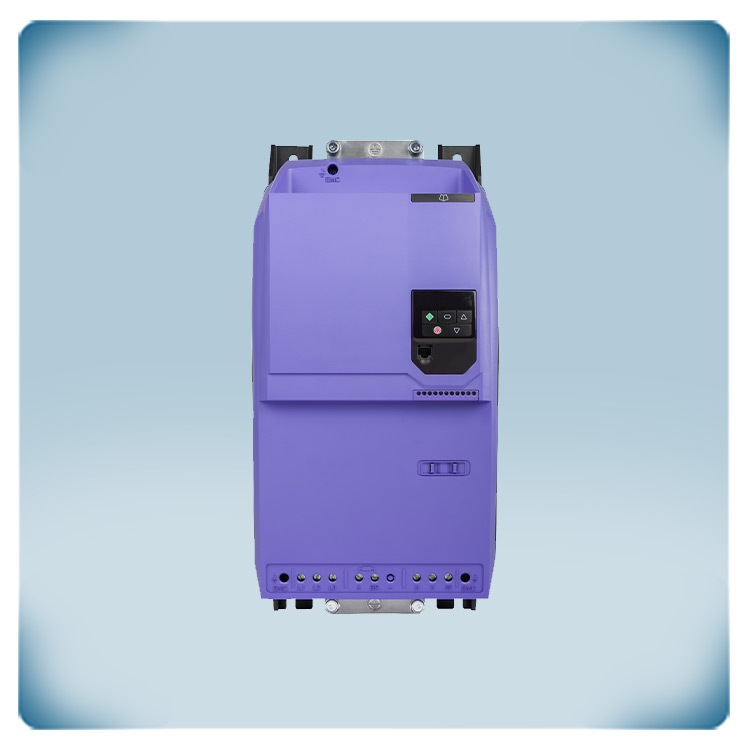

.webp "Falownik częstotliwości 400 V | 61 A | 30 kW | IP20")
Falownik częstotliwości 400 V | 61 A | 30 kW | IP20
Opis produktu
Przemiennik częstotliwości do sterowania silnikami trójfazowymi 400 V. Ten falownik jest wyjątkowo prosty w obsłudze. W większości zastosowań nie ma potrzeby zmiany ustawień fabrycznych, dlatego idealnie nadaje się do sterowania wentylatorami i pompami w aplikacjach HVAC.
Wymagane napięcie zasilania to trójfazowe 400 V.
Urządzenie umożliwia sterowanie różnymi typami silników trójfazowych 400 V: silnikami indukcyjnymi IE3 lub IE4, silnikami z magnesami trwałymi, silnikami bezszczotkowymi DC (BLDC) oraz silnikami synchronicznymi reluktancyjnymi. Falownik może sterować jednym lub kilkoma silnikami o łącznym maksymalnym prądzie 61 A. Prędkość obrotowa silnika może być ustawiana za pomocą intuicyjnej klawiatury lub poprzez wejścia sterujące. Konfiguracja została uproszczona dzięki 14 podstawowym parametrom oraz funkcjom makr aplikacyjnych.Obudowa przystosowana jest do montażu na szynie DIN w szafie elektrycznej.
Zapewnia stopień ochrony IP20 przed wnikaniem pyłu. Zintegrowany filtr EMC spełnia wymagania klasy C1.
Kod producenta: ODE-3-540610-3F42
Dodatkowe specyfikacje i opis
Ze względu na większą moc, jaką oferuje zasilanie trójfazowe 400 V, falownik ten może być wykorzystywany w szerszym zakresie zastosowań, takich jak większe wentylatory i pompy w systemach HVAC. W porównaniu z wersją jednofazową, zestaw falownik zasilany trójfazowo + silnik trójfazowy jest zazwyczaj bardziej efektywny i funkcjonalny. W aplikacjach HVAC sprawia to, że falownik idealnie nadaje się do sterowania wentylatorami lub pompami. Dodatkowo urządzenie jest bardzo przyjazne w obsłudze. W wielu przypadkach falownik może być używany bezpośrednio po instalacji, z zachowaniem ustawień fabrycznych.
Co sprawia, że obudowa jest niezawodna?
Obudowa wykonana jest z łatwego w utrzymaniu tworzywa sztucznego. Konstrukcja umożliwia montaż urządzenia na szynie DIN lub na płaskiej powierzchni. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem zanieczyszczeń i wilgoci. Zaleca się instalację urządzenia w szafie elektrycznej oraz zapewnienie, aby temperatura otoczenia mieściła się w zakresie od –10 do 40 °C.
W jaki sposób makra aplikacyjne upraszczają konfigurację?
Poprzez wybór jednego z makr aplikacyjnych najważniejsze ustawienia są automatycznie wstępnie skonfigurowane. Eliminuje to konieczność ręcznego definiowania funkcji poszczególnych wejść, ponieważ ich działanie jest już określone w makrach aplikacyjnych. Ustawienia domyślne są wystarczające dla wielu zastosowań. Typowe aplikacje to wentylatory AC, dmuchawy, pompy odśrodkowe, odciągi oparów oraz regulatory przepływu powietrza.
Jaka technologia stoi za optymalnym sterowaniem silnikiem?
Falowniki częstotliwości sterują napięciem i częstotliwością silnika przy użyciu technologii modulacji szerokości impulsu (PWM). Technologia ta przekształca napięcie przemienne AC w napięcie stałe DC. Falownik posiada magistralę DC, która pełni rolę bufora energii. Bufor ten jest ładowany zarówno przez napięcie zasilania (poprzez prostownik), jak i przez energię regeneracyjną oddawaną przez silnik podczas hamowania.
Jaka jest główna funkcja wbudowanego filtra EMC?
Wadą wysokoczęstotliwościowego przełączania tranzystorów IGBT jest generowanie zakłóceń elektromagnetycznych (EMC), które mogą zanieczyszczać sieć elektryczną sygnałami harmonicznymi. Aby ograniczyć te zakłócenia, falownik standardowo wyposażony jest w filtr EMC klasy C1. Filtr ten blokuje zakłócenia i zmniejsza ich wpływ na inne urządzenia elektroniczne zainstalowane w otoczeniu.
