Datablad
PCB med trimmer | potentiometer 10 Kohm | terminalavstånd 5 mm
Produktbeskrivning

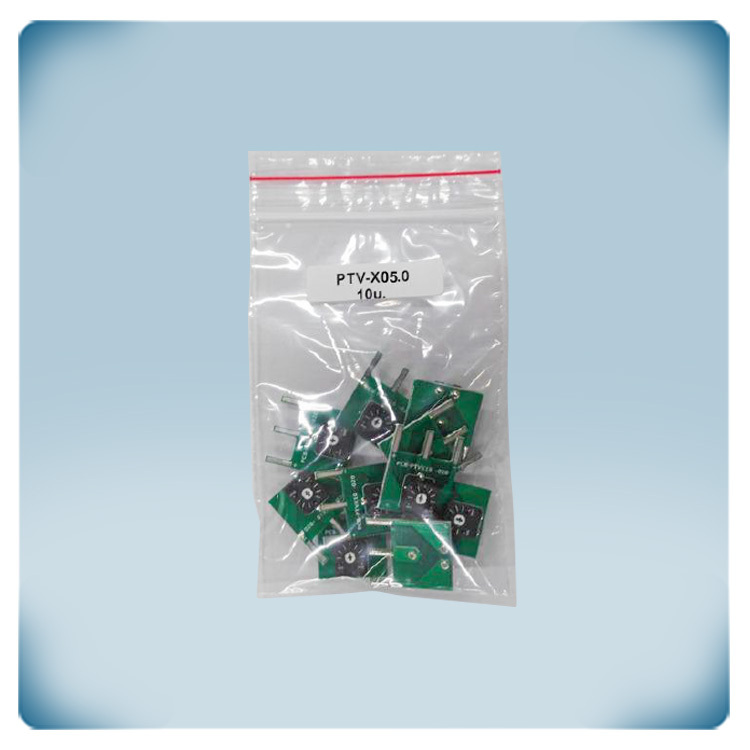

Denna potentiometer styr EC-fläktar, AC-fläkthastighetsregulatorer eller frekvensomriktare. Motståndsvärdet är 0 till 10 kΩ. Den kräver en ingångsspänning mellan 0 och 30 VDC. Den steglöst variabla utsignalen kan ställas in via trimmern. Räckvidden för utsignalen går från 0 VDC mot den matade spänningen. Det finns två produktversioner: PTV-X05.5 för montering i terminalblock med ett terminalavstånd på 5 mm och PTV-X10.0 för montering i terminalblock med ett terminalavstånd på 10 mm.
Ytterligare specifikationer och beskrivning
Hur fungerar det?

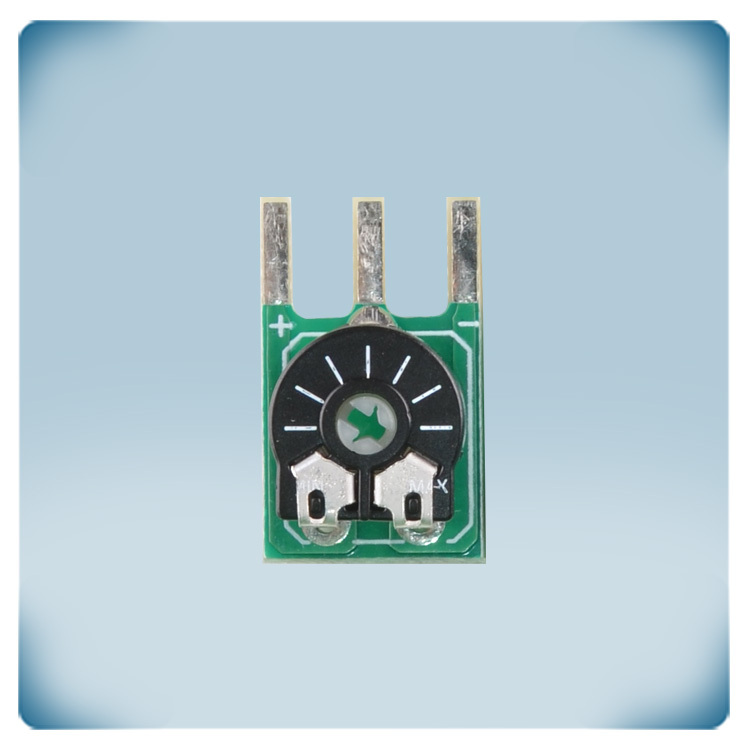

Trimmerns utgångsvärde kan ställas in mellan 0 – 10 KΩ. Denna trimmer kan monteras i en standardplint med 5 mm terminalavstånd.
T.ex. trimmereffekten kan minska fläkthastigheten för ett ventilationssystem som är överdimensionerat.
Inspänning
Trimmern har ett utgångsvärde på 0 - 10 kΩ. Den kan hantera ingångsspänningar i intervallet 0 till 30 VDC.

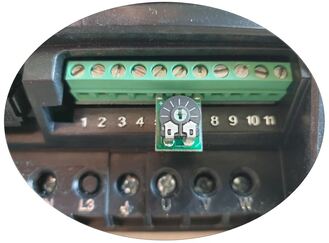

Passar i plintar med 5 mm terminalavstånd
Stiften på denna PCB har en avstånd på 5 mm. Detta kretskort passar i en plint med en terminalavstånd på 5 mm.
