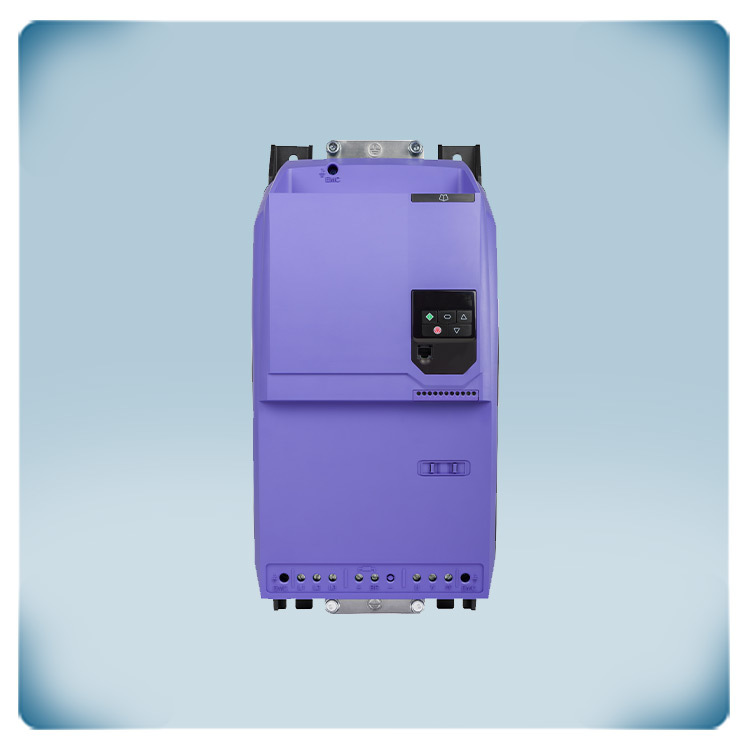

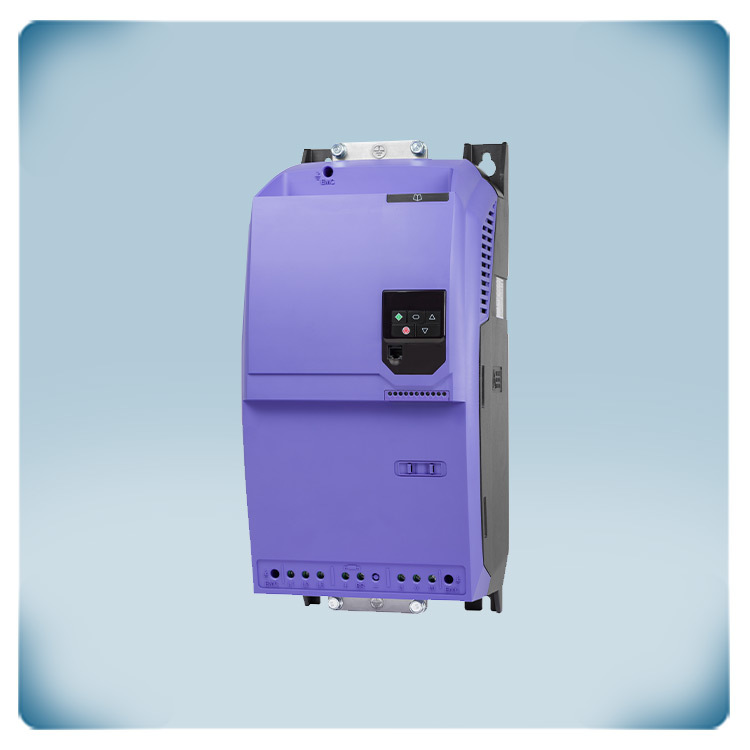

Inverter di frequenza 400 V | 61 A | 30 kW | IP20
Descrizione del prodotto
Azionamento a velocità variabile per il controllo di motori trifase 400 Volt. Questo VSD è particolarmente semplice da utilizzare. Per la maggior parte delle applicazioni non è necessario modificare le impostazioni predefinite. Per questo motivo, è ideale per il controllo di ventilatori e pompe nelle applicazioni HVAC.
La tensione di alimentazione richiesta è trifase 400 Volt.
Possono essere controllati diversi tipi di motori trifase 400 Volt: motori a induzione IE3 o IE4, motori a magneti permanenti, motori brushless DC o motori a riluttanza sincrona. Questo azionamento può controllare uno o più motori con una corrente massima (complessiva) di 61 A. La velocità del motore può essere impostata tramite la tastiera intuitiva o tramite gli ingressi. La configurazione è semplificata grazie a 14 parametri di base e alle funzioni macro applicative.
L’involucro può essere montato su guida DIN all’interno di un quadro elettrico. Offre un grado di protezione IP20 contro l’ingresso di polvere. Il filtro EMC integrato è di classe C1.
Codice produttore: ODE-3-540610-3F42
Specifiche e descrizioni aggiuntive
Poiché l’alimentazione trifase 400 Volt offre una maggiore capacità di potenza, può essere utilizzata in un numero più ampio di applicazioni, come ventilatori e pompe di dimensioni maggiori nei sistemi HVAC. Rispetto alla versione monofase, la combinazione di inverter trifase e motore trifase è generalmente più efficiente e performante. Per le applicazioni HVAC, questo inverter è quindi ideale per il controllo di ventilatori e pompe. Inoltre, è estremamente semplice da utilizzare: in molti casi può essere messo in funzione immediatamente dopo l’installazione mantenendo le impostazioni predefinite.
L’involucro è realizzato in plastica di facile manutenzione. Il design consente l’installazione su guida DIN oppure su superficie piana. Offre un grado di protezione IP20 contro l’ingresso di polvere e umidità. Si consiglia di installare il dispositivo all’interno di un quadro elettrico e di garantire che la temperatura ambiente rimanga compresa tra -10 e 40 °C.
Selezionando una delle macro applicative, le impostazioni principali vengono configurate automaticamente. Non è quindi necessario definire manualmente la funzione dei diversi ingressi, poiché queste sono già preimpostate nelle macro. Le impostazioni standard sono sufficienti per molte applicazioni. Tra gli impieghi tipici rientrano ventilatori AC, soffianti, pompe centrifughe, aspiratori di fumi e regolatori di flusso d’aria.
Quando l’ingresso 3 è attivato, il motore funziona alla velocità predefinita nel parametro 20. Quando l’ingresso 3 non è attivato (o non è collegato), la velocità del motore può essere regolata tramite il potenziometro esterno o tramite un segnale di controllo analogico.
Gli inverter di frequenza controllano la tensione e la frequenza del motore tramite una tecnologia chiamata modulazione di larghezza di impulso (PWM). Questa tecnologia converte la tensione alternata (AC) in tensione continua (DC). L’inverter dispone di un bus DC, che può essere considerato come un serbatoio di accumulo dell’energia disponibile. Questo serbatoio viene alimentato sia dalla tensione di rete (tramite il raddrizzatore) sia dall’energia rigenerativa proveniente dal motore durante la frenatura.
Uno svantaggio della commutazione ad alta frequenza degli IGBT è la generazione di armoniche e disturbi elettromagnetici nella rete elettrica (inquinamento EMC). Per ridurre questi disturbi, l’inverter è dotato di serie di un filtro EMC di classe C1. Questo filtro limita le interferenze e riduce l’impatto su altri dispositivi elettronici installati nelle vicinanze.
