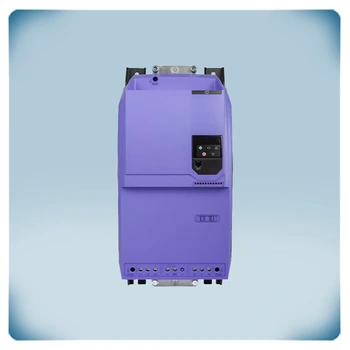

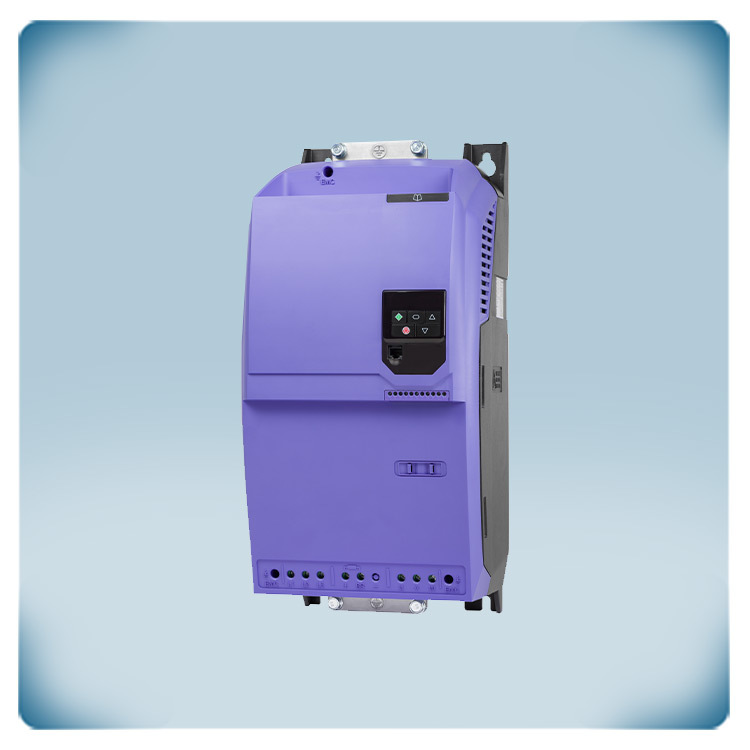

Variador de frecuencia 400 V | 61 A | 30 kW | IP66
Descripción de producto
Variador de frecuencia para controlar motores trifásicos de 400 V. Este VSD es particularmente fácil de utilizar. Para la mayoría de las aplicaciones no es necesario cambiar los ajustes por defecto. Esta es la razón por la cual este variador de frecuencia es ideal para controlar ventiladores y sistemas de bombeo en aplicaciones de HVAC
La tensión de alimentación requerida es trifásica de 400 V.
Se pueden controlar varios tipos de motores trifásicos de 400 V: motores de inducción IE3 o IE4, motores de imanes permanentes, motores DC sin escobillas o motores de reluctancia síncrona. Uno o varios motores con una corriente máxima (combinada) de 61 A pueden ser controlados por este variador. La velocidad del motor se puede ajustar a través del teclado intuitivo o a través de las entradas. La configuración se simplifica mediante 14 parámetros básicos y funciones de macro de aplicación.
La carcasa se puede montar en carril DIN en un armario eléctrico. Ofrece una protección IP20 contra la entrada de polvo. El filtro EMC integrado es Clase C1.
Código del fabricante: ODE-3-540610-3F42
Especificaciones y descripción adicionales
¿Dónde se utiliza habitualmente este variador de frecuencia trifásico?
Debido a que 400 V trifásicos tienen una mayor capacidad de potencia, se puede utilizar para más aplicaciones, como ventiladores y sistemas de bombeo más grandes en sistemas de HVAC. En comparación con una versión monofásica, una combinación de variador de frecuencia de alimentación trifásica y motor trifásico es habitualmente más eficaz y útil. Para aplicaciones de HVAC, esto hace que el variador de frecuencia sea ideal para gestionar ventiladores o sistemas de bombeo. Además, es increíblemente fácil de usar. En muchos casos, el variador de frecuencia se puede utilizar inmediatamente después de la instalación y se pueden mantener los ajustes por defecto.
¿Qué hace que la carcasa sea fiable?
La carcasa está fabricada en plástico de fácil mantenimiento. El diseño permite instalar el dispositivo en un carril DIN o sobre una superficie plana. La carcasa ofrece un grado de protección IP20 contra la entrada de suciedad y humedad. Es recomendable instalar este dispositivo en un armario eléctrico y asegurar que la temperatura ambiente se mantenga dentro del rango de -10 - 40 °C.
¿Cómo simplifican la configuración las macros de aplicación?
Al seleccionar una de estas macros de aplicación, los ajustes más importantes se preconfiguran automáticamente. Esto le evita tener que definir la funcionalidad para las diferentes entradas. Estas funcionalidades están predefinidas en las macros de aplicación. Estos ajustes por defecto son suficientes para muchas aplicaciones. Las aplicaciones típicas son ventiladores de CA, sopladores, bombas de circulación centrífugas, extractores de humos y controladores de flujo de aire.
Por defecto, la entrada 1 se utiliza para arrancar el motor. Se puede conectar un potenciómetro opcional de 10K a los terminales 5, 6 y 7 para ajustar la velocidad del ventilador. Cuando se activa la entrada 3, el motor funciona a la velocidad predefinida en el parámetro 20. Cuando la entrada 3 no está activada (o no está conectada), la velocidad del motor se puede ajustar mediante el potenciómetro externo (o una señal de control analógica).
¿Cuál es la tecnología detrás del control óptimo del motor?
Los variadores de frecuencia controlan la tensión y la frecuencia del motor mediante una tecnología llamada modulación por ancho de pulsos. Esta tecnología convierte la tensión de CA suministrada en tensión de CC. Un variador de frecuencia tiene un bus de CC, que puede verse como un tanque de compensación para la energía disponible. Este tanque de compensación se llena tanto por la tensión de alimentación (a través del rectificador) como por la energía regenerativa del motor que fluye de regreso durante el frenado. Esta tensión de CC se vuelve a convertir en una especie de tensión alterna mediante IGBTs. Los IGBTs o transistores bipolares de puerta aislada son transistores bipolares con un terminal de puerta aislado que pueden conmutar una corriente eléctrica elevada a gran velocidad. Gracias al control inteligente de los IGBTs, se pueden controlar tanto la tensión como la frecuencia del motor. Esto permite un control óptimo del motor y un funcionamiento energéticamente eficiente. Este variador de frecuencia requiere una fuente de alimentación trifásica de 400 V. Controla motores de inducción IE2, IE3 e IE4 trifásicos de 400 V. Además, también puede controlar motores de imanes permanentes, motores DC sin escobillas y motores de reluctancia síncrona.
¿Cuál es la función principal del filtro EMC integrado?
Una desventaja de la conmutación de alta frecuencia de los IGBTs es el hecho de que contaminan la red eléctrica con señales de interferencia de armónicos superiores (contaminación EMC). Para minimizar esta contaminación de la red, se integra de serie un filtro EMC clase C1. Este bloquea la contaminación y reduce las interferencias con otros dispositivos electrónicos instalados en el área circundante. Sin embargo, el filtro EMC por sí solo no es suficiente para eliminar todas las interferencias. Además del filtro EMC, se requiere una instalación y un cableado correctos para minimizar las interferencias. Los cables de alimentación siempre deben estar separados de los cables de señal y de red.
