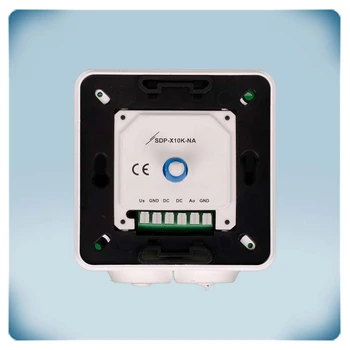

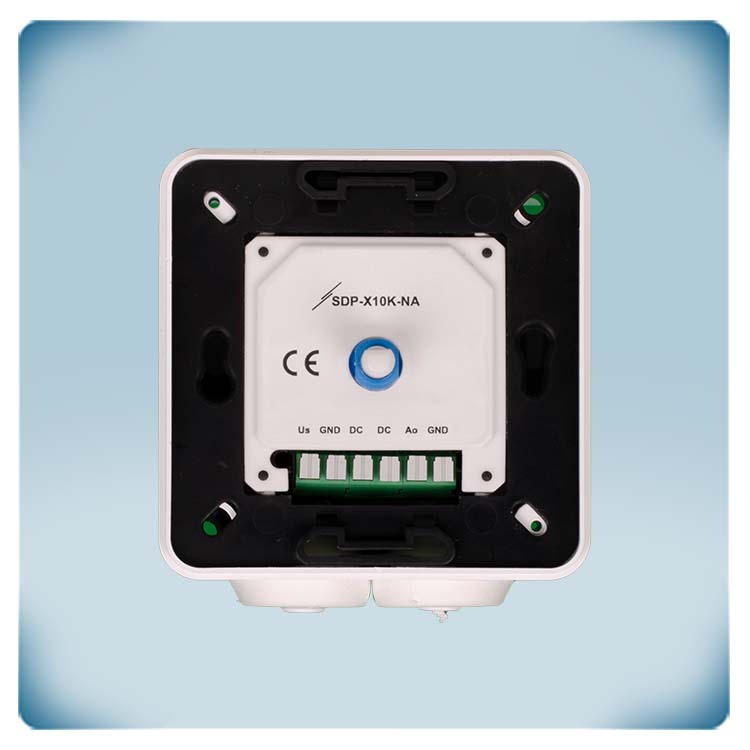

Potentiometer met droog contact voor IN | UIT schakelen extern toestel
Productbeschrijving
10 KOhm potentiometer waarmee u rechtstreeks EC ventilatoren kan aansturen. Als u de snelheid van een AC-motor wil regelen, sluit u deze potentiometer aan op een elektronische snelheidsregelaar of frequentieomvormer. Deze potentiometer heeft een regelbare weerstandswaarde van 0-10 kΩ.
Het toestel heeft geen specifieke voeding nodig, maar het ingangssignaal dient zich tussen 0 en 12 VDC te situeren. De meeste EC-ventilatoren, electronische snelheidsregelaars of frequentieomvormers beschikken over een uitgang met de vereiste spanning. Naargelang de stand van de draaiknop varieert de teruggekopelde spanning en dus ook de snelheid van de ventilator. De droge contactuitgang kan worden gebruikt om op afstand een start-stopcommando aan de ventilator te geven.
De spatwaterdichte behuizing maakt inbouw (IP44) of opbouwmontage (IP54) mogelijk.
Aanvullende specificaties en beschrijvingen
Waartoe dient een potentiometer in de HVAC-wereld?
Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft. Dit stuursignaal kan rechtstreeks gebruikt worden voor het aansturen van een EC-ventilator of een klepaandrijving. Maar ook voor het aansturen van een frequentieomvormer of andere snelheidsregelaar die dan op zijn beurt de snelheid regelt van een AC-motor of -ventilator.
Passieve potentiometer
Een passieve potentiometer of regelbare weerstand heeft op zich geen voeding nodig om te kunnen functioneren. U brengt gewoon een spanning binnen in de potentiometer (de inkomende spanning of bronspanning), en de regelbare weerstand zal er naargelang de stand van de draaiknop slechts een deel van doorlaten. Dus als de inkomende spanning 10 VDC is, zal het uitgaand stuursignaal zich steeds tussen de 0 en de 10 VDC bevinden.
Inkomend signaal
U heeft dus een "bron" nodig die dit inkomend signaal kan leveren aan de passieve potentiometer. De meeste Sentera toestellen die werken op basis van een analoog stuursignaal zoals electronische snelheidsregelaars of frequentieomvormers hebben een uitgang waarop een bronspanning voor handen is. Deze kan dan vertrekken naar de potentiometer en komt (gedeeltelijk) terug als stuursignaal.
Stuursignaal
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van een spanningsregelbare AC-motor van op afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Extra droog contact!
Hiermee kan u een extern aparaat in- of uitschakelen zodra u de potentiometer in- of uit de uiterst linkse positie beweegt. In de uiterst links stand is het droog contact geopend. Zodra u de knop van de potentiometer rechtsom draait sluit het contact zich.
