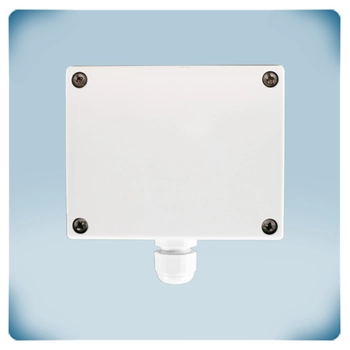

CO2-Sensor für Luftkanäle | 24 V AC - DC
Produktbeschreibung
CO2-Sensor, der zusätzlich die Temperatur und die relative Luftfeuchtigkeit in Luftkanälen misst. Alle gemessenen Werte werden über drei analoge Ausgänge sowie über die Modbus-RTU-Kommunikation übertragen.
Das Gerät arbeitet entweder mit 24 V AC oder 24 V DC. Der Standard-Analogausgangstyp ist 0–10 Volt. Es können verschiedene Ausgangstypen ausgewählt werden. Der Analogausgangstyp und alle anderen Einstellungen sind über die Modbus-RTU-Kommunikation einstellbar.
Dieser Sensor kalibriert sich selbstständig.
Zusätzliche Spezifikationen und Beschreibung
Wo sollte ein Luftkanal-CO2-Sensor installiert werden?
Menschen produzieren CO2 beim Atmen. Daher ist die CO2-Konzentration ein guter Indikator für die Belegung und das Aktivitätsniveau eines Raumes. In vielen Anwendungen werden CO2-Sensoren als Indikator für den Lüftungsbedarf verwendet. Wird der Sensor im Abluftkanal des Lüftungssystems installiert, kann er erkennen, ob die Luftqualität im Innenraum noch ausreichend ist. Wenn die CO2-Konzentration der abgesaugten Luft zu hoch wird, ist eine zusätzliche Belüftung erforderlich. Dieser Sensor funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeide die Montage in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlspulen usw. Positioniere den Sensor korrekt in Bezug auf die Luftstromrichtung. Bitte konsultiere die Montageanleitung für detailliertere Informationen.
Menschen produzieren CO2 beim Atmen. Daher ist die CO2-Konzentration ein guter Indikator für die Belegung und das Aktivitätsniveau eines Raumes. In vielen Anwendungen werden CO2-Sensoren als Indikator für den Lüftungsbedarf verwendet. Wird der Sensor im Abluftkanal des Lüftungssystems installiert, kann er erkennen, ob die Luftqualität im Innenraum noch ausreichend ist. Wenn die CO2-Konzentration der abgesaugten Luft zu hoch wird, ist eine zusätzliche Belüftung erforderlich. Dieser Sensor funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeide die Montage in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlspulen usw. Positioniere den Sensor korrekt in Bezug auf die Luftstromrichtung. Bitte konsultiere die Montageanleitung für detailliertere Informationen.
Wie können die gemessenen Werte dieses CO2-Sensors ausgelesen werden?
Zur Messung des CO2-Gehalts wird die NDIR- oder Nicht-dispersive Infrarot-Technologie verwendet. Diese Technologie zeichnet sich durch geringe Lebenszykluskosten sowie hohe Langzeitgenauigkeit und Stabilität aus. Dieser Sensor verfügt über drei analoge Ausgänge. Jeder Ausgang überträgt einen der gemessenen Werte. Der Standard-Ausgangstyp ist 0–10 V DC. Zum Beispiel überträgt Ausgang 1 standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Wenn die Temperatur auf 25 °C steigt, erhöht sich der analoge Ausgang proportional auf 5 V. Jeder Ausgangswert variiert proportional in Abhängigkeit der gemessenen Temperatur, Luftfeuchtigkeit oder CO2-Konzentration.
Zur Messung des CO2-Gehalts wird die NDIR- oder Nicht-dispersive Infrarot-Technologie verwendet. Diese Technologie zeichnet sich durch geringe Lebenszykluskosten sowie hohe Langzeitgenauigkeit und Stabilität aus. Dieser Sensor verfügt über drei analoge Ausgänge. Jeder Ausgang überträgt einen der gemessenen Werte. Der Standard-Ausgangstyp ist 0–10 V DC. Zum Beispiel überträgt Ausgang 1 standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Wenn die Temperatur auf 25 °C steigt, erhöht sich der analoge Ausgang proportional auf 5 V. Jeder Ausgangswert variiert proportional in Abhängigkeit der gemessenen Temperatur, Luftfeuchtigkeit oder CO2-Konzentration.
- Ausgang 1: Temperatur
- Ausgang 2: Relative Luftfeuchtigkeit
- Ausgang 3: CO2-Konzentration
Der Ausgangstyp sowie die minimalen und maximalen Messbereichswerte können über die Modbus RTU Holding-Register angepasst werden.
Wie wird dieser CO2-Sensor konfiguriert?
Der Sensor benötigt nur sehr wenig Konfiguration und ist nach der Installation fast sofort einsatzbereit. Wenn gewünscht, können die Standardwerte (z. B. Temperaturbereich, Alarmschwellen etc.) über die entsprechenden Modbus-Holding-Register geändert werden. Die Modbus-Registerübersicht bietet einen vollständigen Überblick über alle möglichen Einstellungen. Zur Änderung der Modbus-Holding-Register wird die Nutzung von SenteraWeb (in Kombination mit einem Sentera Internet-Gateway) oder der 3SModbus-Software (in Kombination mit dem Modbus-zu-USB-Konverter) empfohlen.
Der Sensor benötigt nur sehr wenig Konfiguration und ist nach der Installation fast sofort einsatzbereit. Wenn gewünscht, können die Standardwerte (z. B. Temperaturbereich, Alarmschwellen etc.) über die entsprechenden Modbus-Holding-Register geändert werden. Die Modbus-Registerübersicht bietet einen vollständigen Überblick über alle möglichen Einstellungen. Zur Änderung der Modbus-Holding-Register wird die Nutzung von SenteraWeb (in Kombination mit einem Sentera Internet-Gateway) oder der 3SModbus-Software (in Kombination mit dem Modbus-zu-USB-Konverter) empfohlen.
Welche Versorgungsspannung ist diesem CO2-Sensor anzulegen?

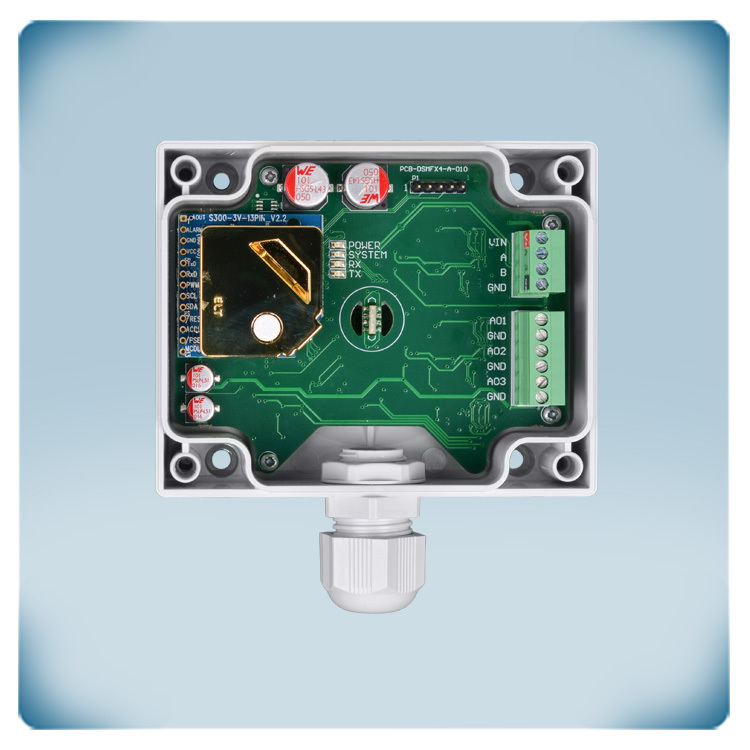

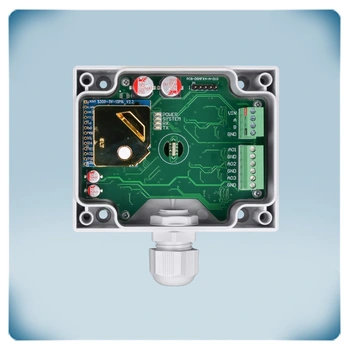

Dieser Sensor kann mit 24 V DC oder mit 24 V AC versorgt werden. Die Verwendung einer 24 V DC-Versorgung erhöht die Sicherheit der elektrischen Installation, da diese in der Regel gegen Kurzschluss und Überspannung geschützt ist. Dieser Sensor ist für eine 3-Draht-Verbindung vorgesehen. Das bedeutet, dass ein Kabel mit 3 Leitern zur Verbindung des Sensors verwendet werden kann. Der gemeinsame Masseanschluss des Ausgangs (GND) ist intern mit der gemeinsamen Masse der Versorgungsspannung (V-) verbunden. Stelle sicher, dass diese gemeinsame Masse nicht mit anderen Geräten verbunden wird, die mit Wechselspannung betrieben werden.
Dieser Sensor kann mit 24 V DC oder mit 24 V AC versorgt werden. Die Verwendung einer 24 V DC-Versorgung erhöht die Sicherheit der elektrischen Installation, da diese in der Regel gegen Kurzschluss und Überspannung geschützt ist. Dieser Sensor ist für eine 3-Draht-Verbindung vorgesehen. Das bedeutet, dass ein Kabel mit 3 Leitern zur Verbindung des Sensors verwendet werden kann. Der gemeinsame Masseanschluss des Ausgangs (GND) ist intern mit der gemeinsamen Masse der Versorgungsspannung (V-) verbunden. Stelle sicher, dass diese gemeinsame Masse nicht mit anderen Geräten verbunden wird, die mit Wechselspannung betrieben werden.
Muss dieser CO2-Sensor neu kalibriert werden?
Dank des selbstkalibrierenden Algorithmus muss dieser Sensor nicht neu kalibriert werden. Der ABC-Logik-Selbstkalibrierungsalgorithmus ist standardmäßig aktiviert. Dieser Algorithmus ist für Anwendungen gedacht, bei denen die CO2-Konzentrationen mindestens einmal innerhalb von 7 Tagen auf das Außenluftniveau (400 ppm) absinken, typischerweise während unbesetzter Zeiten. Zum Beispiel sinkt in einem Schulgebäude, das nachts nicht genutzt wird, die CO2-Konzentration wieder auf das Niveau der Außenluft. Der Sensor erreicht seine Betriebsgengenauigkeit nach 25 Stunden Dauerbetrieb unter Bedingungen, bei denen er Umgebungsluft mit 400 ppm ± 10 ppm CO2 ausgesetzt war.
Dank des selbstkalibrierenden Algorithmus muss dieser Sensor nicht neu kalibriert werden. Der ABC-Logik-Selbstkalibrierungsalgorithmus ist standardmäßig aktiviert. Dieser Algorithmus ist für Anwendungen gedacht, bei denen die CO2-Konzentrationen mindestens einmal innerhalb von 7 Tagen auf das Außenluftniveau (400 ppm) absinken, typischerweise während unbesetzter Zeiten. Zum Beispiel sinkt in einem Schulgebäude, das nachts nicht genutzt wird, die CO2-Konzentration wieder auf das Niveau der Außenluft. Der Sensor erreicht seine Betriebsgengenauigkeit nach 25 Stunden Dauerbetrieb unter Bedingungen, bei denen er Umgebungsluft mit 400 ppm ± 10 ppm CO2 ausgesetzt war.
Wie ist der Wasserschutz des Sensors eingestuft?

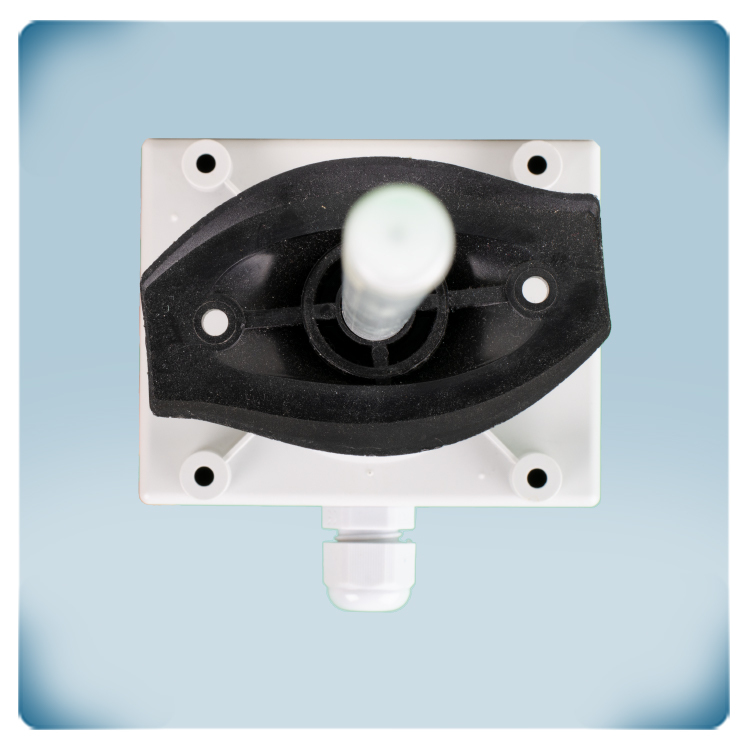

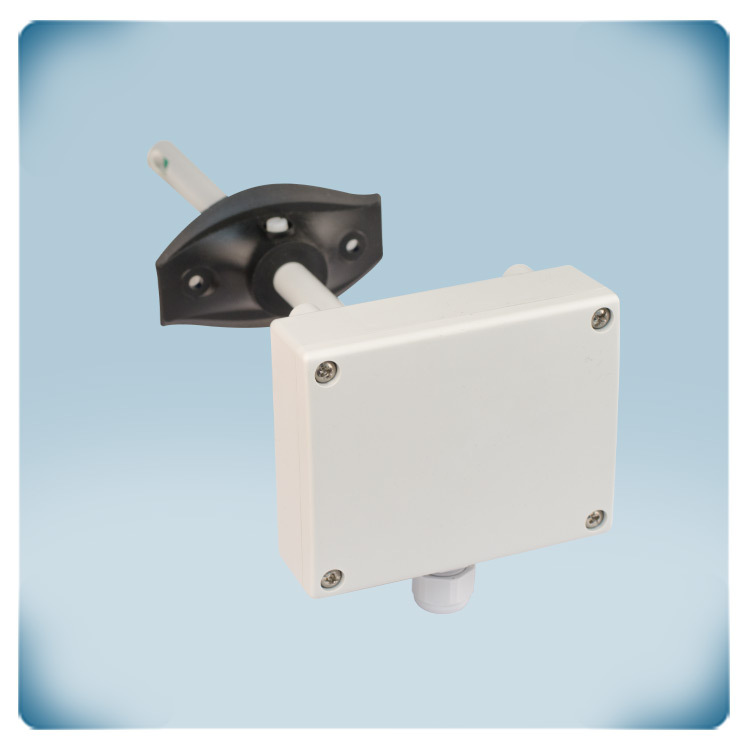

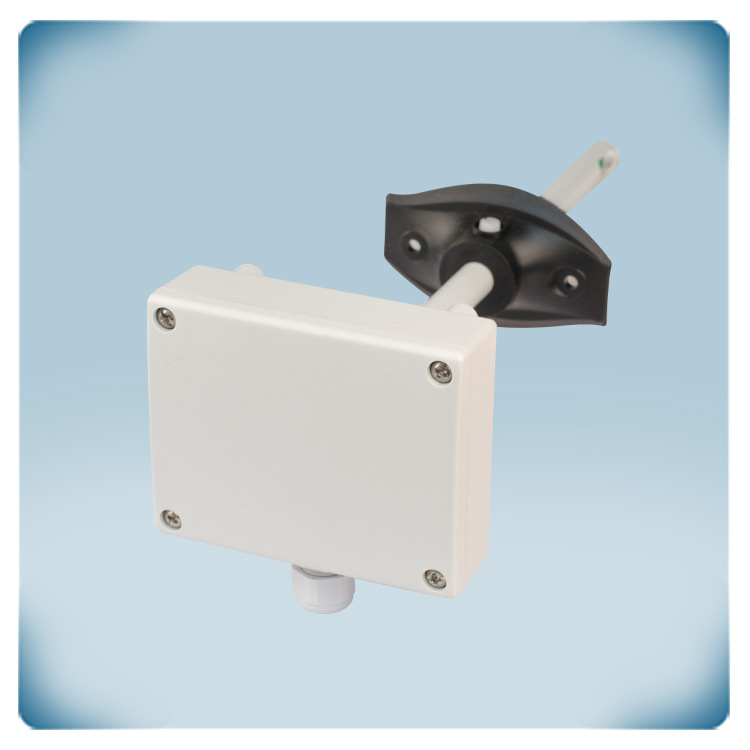

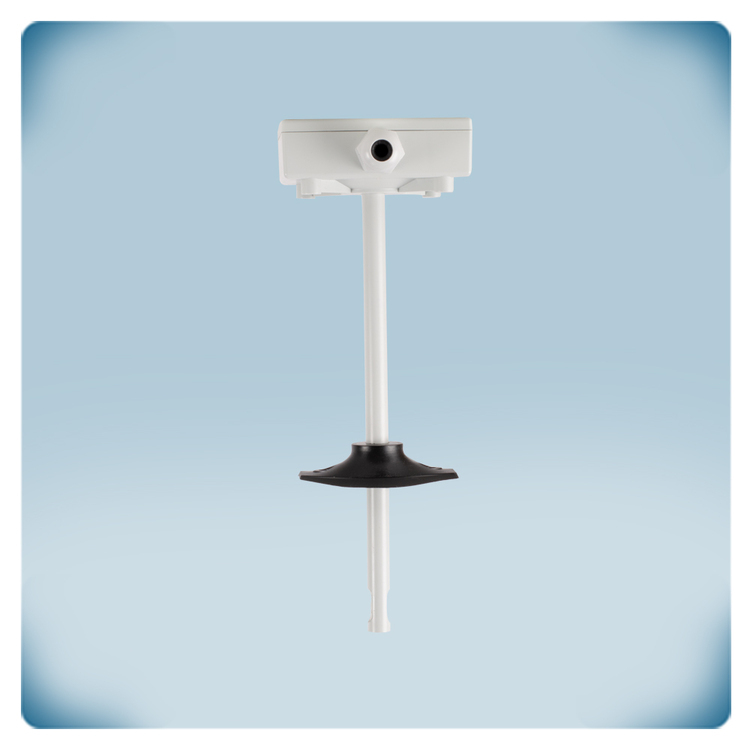

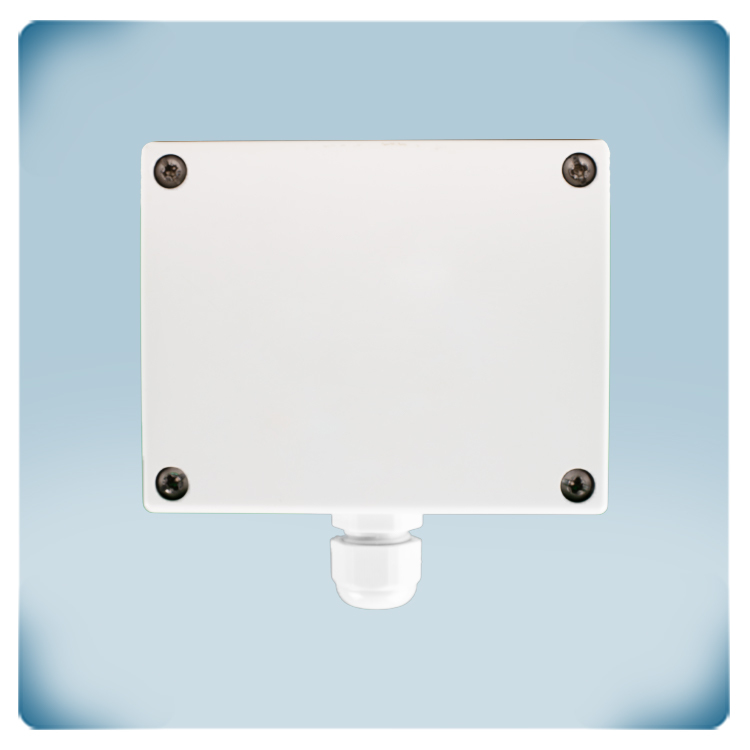

Das Gehäuse ist für CO2-Messungen in Luftkanälen von Lüftungssystemen optimiert. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in der Sonde des Luftkanalsensors integriert. Diese Sonde hat eine Öffnung, die einen direkten Kontakt zwischen Luftstrom und Sensorelement ermöglicht. Die Sensorsonde selbst bietet einen IP20-Schutz.
Das Gehäuse ist für CO2-Messungen in Luftkanälen von Lüftungssystemen optimiert. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in der Sonde des Luftkanalsensors integriert. Diese Sonde hat eine Öffnung, die einen direkten Kontakt zwischen Luftstrom und Sensorelement ermöglicht. Die Sensorsonde selbst bietet einen IP20-Schutz.
