Capteur de CO2 pour gaine | 24 VCA - VCC
Description du produit
Capteur de CO2 qui mesure également la température et l’humidité relative dans les gaines de ventilation. Toutes les valeurs mesurées sont transmises via trois sorties analogiques ainsi que via communication Modbus RTU.
Le dispositif fonctionne sous 24 VCA ou 24 VCC. Le type de sortie analogique standard est 0-10 volts, mais différents types de sorties peuvent être sélectionnés. Le type de sortie analogique, tout comme l’ensemble des autres réglages sont configurables via la communication Modbus RTU.
Ce capteur est auto-étalonnant.
Spécifications et descriptions supplémentaires
Où installer un capteur de CO2 de gaine ?

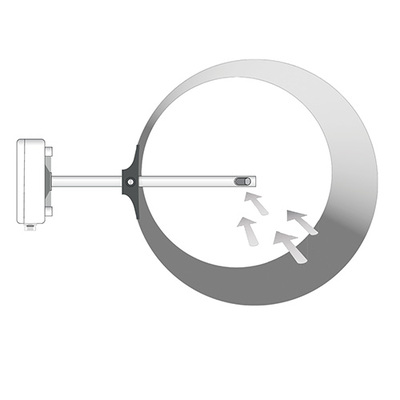

Les personnes produisent du CO2 ou bien de dioxyde de carbone en respirant. La concentration de CO2 est donc un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans beaucoup d'applications, les capteurs de CO2 sont utilisés en tant qu'un indicateur des besoins en ventilation. Quand il est installé dans le conduit d'extraction du système de ventilation, ce capteur peut détecter si la qualité de l'air intérieur est toujours appropriée. Si la concentration de CO2 dans l'air extrait devient trop élevée, une ventilation supplémentaire est nécessaire. Ce capteur fonctionne mieux s'il est installé dans une section droite de la gaine de ventilation. D'ailleurs, il faut éviter une installation dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Le capteur doit être positionné correctement par rapport à la direction du flux d'air. Veuillez consulter les instructions de montage pour des informations plus détaillées.

Les personnes produisent du CO2 ou bien de dioxyde de carbone en respirant. La concentration de CO2 est donc un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans beaucoup d'applications, les capteurs de CO2 sont utilisés en tant qu'un indicateur des besoins en ventilation. Quand il est installé dans le conduit d'extraction du système de ventilation, ce capteur peut détecter si la qualité de l'air intérieur est toujours appropriée. Si la concentration de CO2 dans l'air extrait devient trop élevée, une ventilation supplémentaire est nécessaire. Ce capteur fonctionne mieux s'il est installé dans une section droite de la gaine de ventilation. D'ailleurs, il faut éviter une installation dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Le capteur doit être positionné correctement par rapport à la direction du flux d'air. Veuillez consulter les instructions de montage pour des informations plus détaillées.
Comment lire la valeur mesurée de ce capteur de CO2 ?

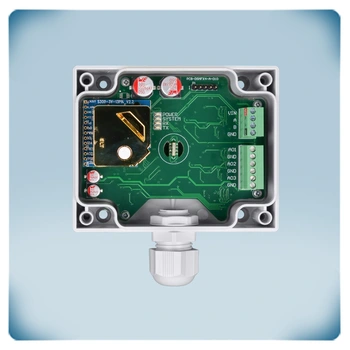

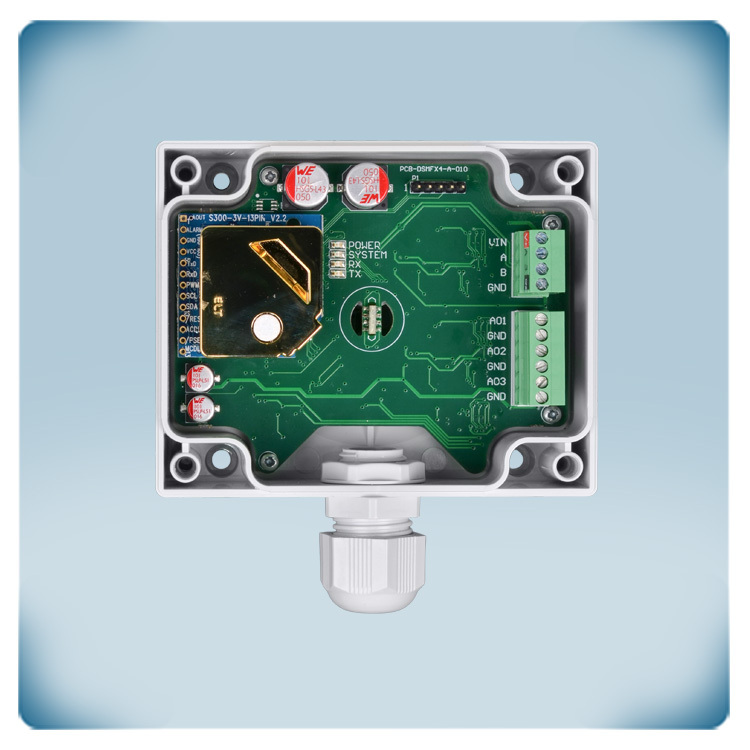

La technologie infrarouge non dispersive (NDIR) est utilisée afin de mesurer le niveau de CO2. Cette technologie représente un faible coût de cycle de vie ainsi qu'une précision et une stabilité à long terme. Ce capteur dispose de trois sorties analogiques. Chacune d'elles transmet l'une des valeurs mesurées. Le type de sortie par défaut est 0-10 VCC. Par exemple, par défaut, la sortie 1 transmet 0 V à 0 °C et 10 V à 50 °C. Lorsque la température monte à 25 °C, la sortie analogique augmente dans la même proportion pour atteindre 5 Volts. Chaque valeur de sortie varie proportionnellement en fonction de la température, de l'humidité ou de la concentration de CO2 mesurée. La température mesurée est disponible via la sortie 1. L'humidité relative est disponible via la sortie 2. La concentration de CO2 est disponible via la sortie 3. Le type de sortie, ainsi que les valeurs minimales et maximales de la plage, peuvent être ajustés en modifiant les registres de maintien de la communication Modbus RTU.
La technologie infrarouge non dispersive (NDIR) est utilisée afin de mesurer le niveau de CO2. Cette technologie représente un faible coût de cycle de vie ainsi qu'une précision et une stabilité à long terme. Ce capteur dispose de trois sorties analogiques. Chacune d'elles transmet l'une des valeurs mesurées. Le type de sortie par défaut est 0-10 VCC. Par exemple, par défaut, la sortie 1 transmet 0 V à 0 °C et 10 V à 50 °C. Lorsque la température monte à 25 °C, la sortie analogique augmente dans la même proportion pour atteindre 5 Volts. Chaque valeur de sortie varie proportionnellement en fonction de la température, de l'humidité ou de la concentration de CO2 mesurée. La température mesurée est disponible via la sortie 1. L'humidité relative est disponible via la sortie 2. La concentration de CO2 est disponible via la sortie 3. Le type de sortie, ainsi que les valeurs minimales et maximales de la plage, peuvent être ajustés en modifiant les registres de maintien de la communication Modbus RTU.
Comment configurer ce capteur de CO2 ?
Ce capteur a besoin de très peu de configuration. Il est presque immédiatement utilisable une fois qu'il a été installé. Toutefois, si nécessaire, les paramètres par défaut (par exemple, plage de température, niveaux d'alerte, etc.) peuvent être modifiés via le registre de maintien Modbus correspondant. Consultez la carte des registres Modbus pour un aperçu complet de tous les réglages possibles. Afin de pouvoir modifier les registres de maintien Modbus, il est fort recommandable d'utiliser : SenteraWeb (en combinaison avec une passerelle Internet Sentera). Ou bien le logiciel 3SModbus (en combinaison avec le convertisseur Modbus vers USB).
Ce capteur a besoin de très peu de configuration. Il est presque immédiatement utilisable une fois qu'il a été installé. Toutefois, si nécessaire, les paramètres par défaut (par exemple, plage de température, niveaux d'alerte, etc.) peuvent être modifiés via le registre de maintien Modbus correspondant. Consultez la carte des registres Modbus pour un aperçu complet de tous les réglages possibles. Afin de pouvoir modifier les registres de maintien Modbus, il est fort recommandable d'utiliser : SenteraWeb (en combinaison avec une passerelle Internet Sentera). Ou bien le logiciel 3SModbus (en combinaison avec le convertisseur Modbus vers USB).
Quelle tension d'alimentation appliquer à ce capteur de CO2 ?
Le capteur peut être alimenté en 24 VCC ou bien en 24 VCA. L'utilisation d'une alimentation à découpage de 24 VCC augmente la sécurité de l'installation électrique car elle est généralement protégée contre les courts-circuits et les surtensions. Ce capteur est destiné à une connexion à 3 fils. Cela veut dire qu'un câble à 3 fils peut être utilisé afin de connecter ce capteur. La masse commune de la sortie (GND) est connectée en interne à la masse commune de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils qui sont alimentés par une tension CA.
Le capteur peut être alimenté en 24 VCC ou bien en 24 VCA. L'utilisation d'une alimentation à découpage de 24 VCC augmente la sécurité de l'installation électrique car elle est généralement protégée contre les courts-circuits et les surtensions. Ce capteur est destiné à une connexion à 3 fils. Cela veut dire qu'un câble à 3 fils peut être utilisé afin de connecter ce capteur. La masse commune de la sortie (GND) est connectée en interne à la masse commune de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils qui sont alimentés par une tension CA.
Faut-il recalibrer ce capteur de CO2 ?
Grâce à son algorithme d'auto-étalonnage, le capteur ne doit pas être recalibré. L'algorithme d'auto-étalonnage basé sur la logique ABC est activé par défaut. Cet algorithme est conçu afin d'être utilisé dans des applications où les concentrations de CO2 chutent jusqu'aux conditions ambiantes extérieures (400 ppm) au moins une fois (pendant 15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Par exemple, dans un bâtiment scolaire qui n'est pas occupé pendant la nuit, la concentration de CO2 reviendra au niveau de l'air extérieur. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé aux niveaux de référence ambiants de l'air à 400 ppm ± 10 ppm CO2.
Quel est l'indice de résistance à l'eau du capteur ?

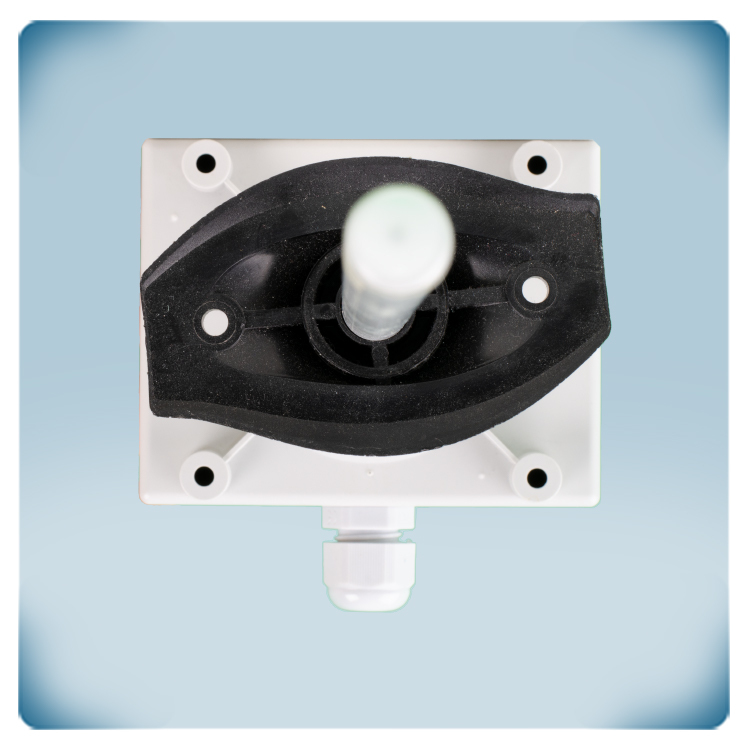

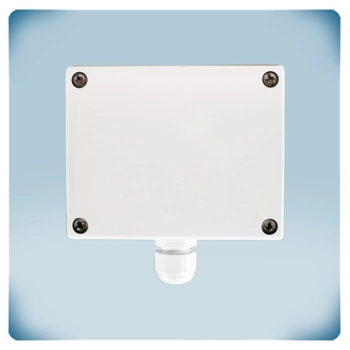

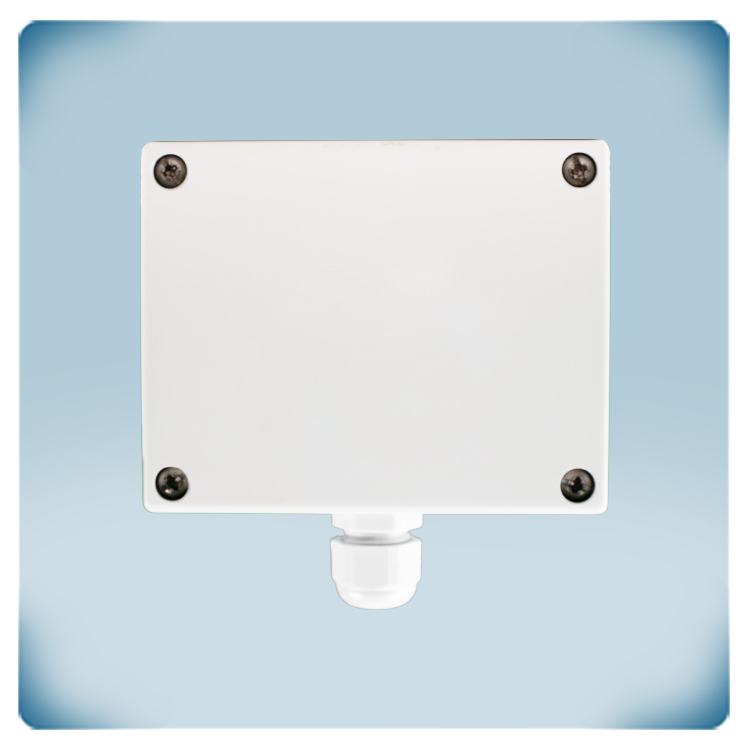

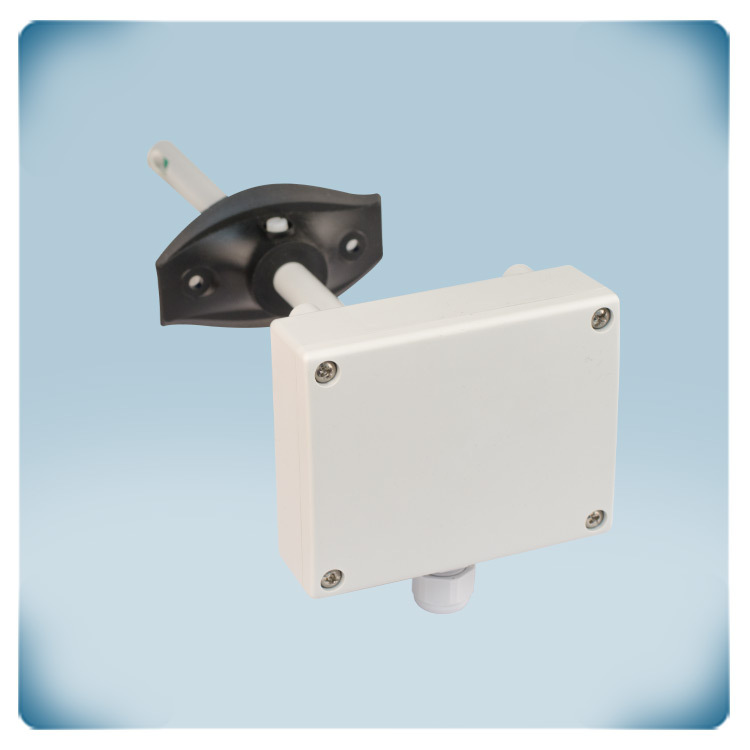

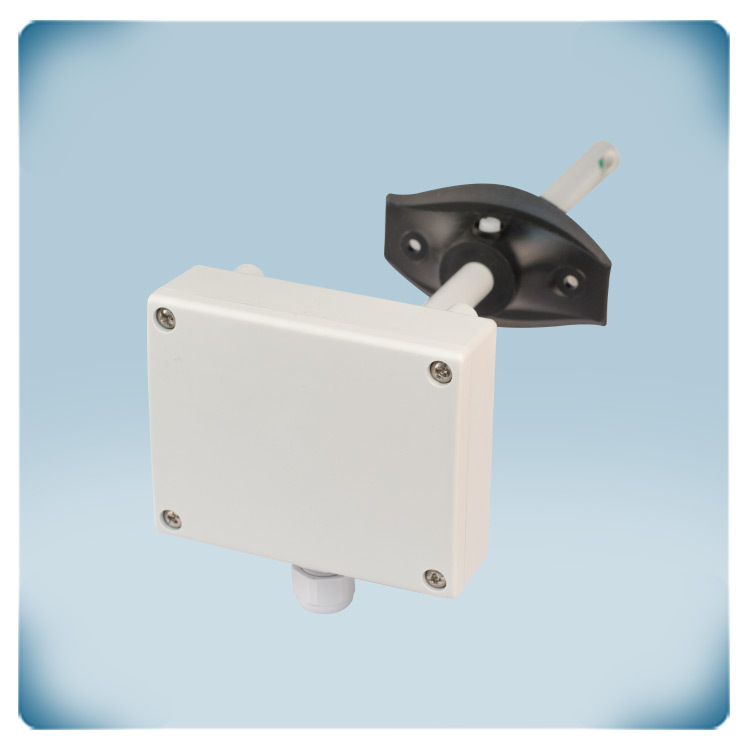

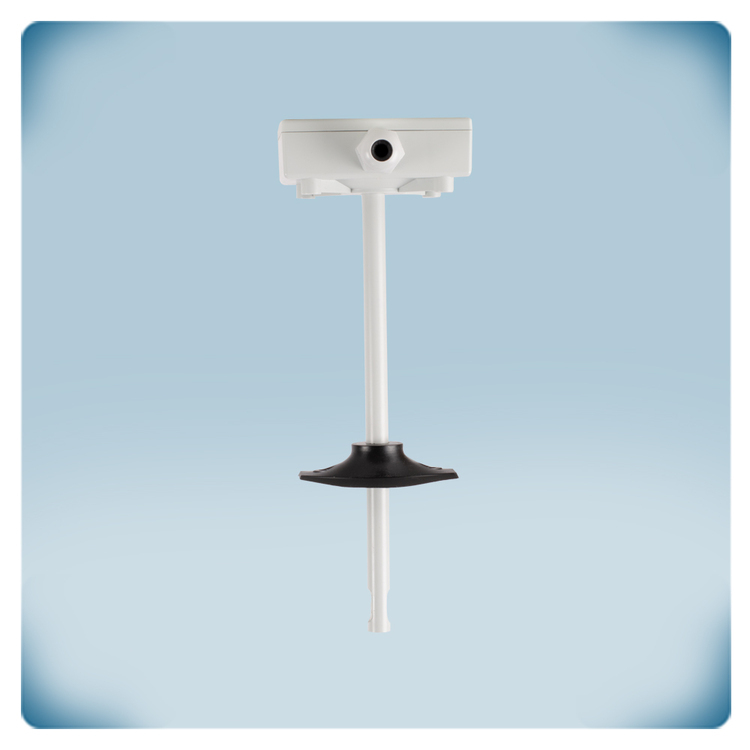

Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation des systèmes de ventilation. Il bénéficie d'un indice de protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément capteur est intégré dans la sonde du capteur de gaine. Cette sonde dispose d'une ouverture afin de pouvoir permettre un contact direct entre le flux d'air et l'élément capteur. La sonde elle-même offre un indice de protection IP20.
Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation des systèmes de ventilation. Il bénéficie d'un indice de protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément capteur est intégré dans la sonde du capteur de gaine. Cette sonde dispose d'une ouverture afin de pouvoir permettre un contact direct entre le flux d'air et l'élément capteur. La sonde elle-même offre un indice de protection IP20.
