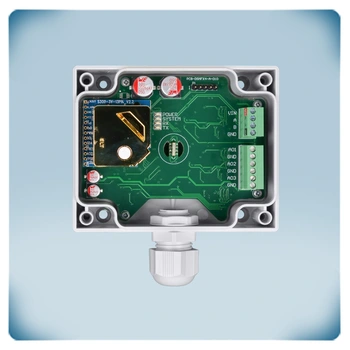

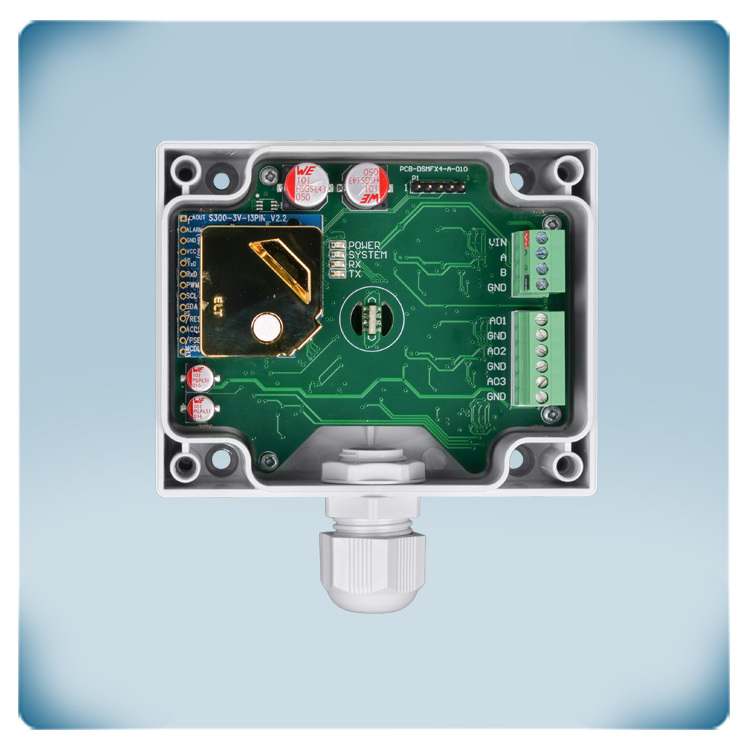

Канальний датчик CO2 | 24 VAC - VDC | Modbus RTU | 3 виходи
Опис продукту
Датчик CO2, який також вимірює температуру та відносну вологість у повітроводах. Усі виміряні значення передаються через три аналогові виходи та через комунікацію Modbus RTU.
Пристрій працює від напруги 24 В змінного або 24 В постійного струму. Стандартний тип аналогового виходу – 0–10 В. Можна вибрати різні типи виходу. Тип аналогового виходу та всі інші налаштування можна регулювати через Modbus RTU.
Цей датчик має автоматичне калібрування.
Додаткові характеристики та опис
Де встановлювати датчик CO2 в повітроводі?
Концентрація CO2 є хорошим індикатором для визначення зайнятості та рівня активності в приміщенні. У багатьох випадках датчики CO2 використовуються як індикатор для визначення потреби в додатковій вентиляції. Коли датчик встановлений у витяжному каналі вентиляційної системи, він може відстежити, чи залишаєтся якість повітря в приміщенні згідно до заданих параметрів. Якщо концентрація CO2 у витягуваному повітрі стає надто високою, сигнал подається на контролер, запускається додаткова вентиляція. Цей датчик буде працювати найкраще, якщо його встановити на прямій ділянці повітроводу. Уникайте встановлення в зонах з турбулентним повітрям біля фільтрів, вентиляторів, охолоджувальних котушок тощо. Розташовуйте датчик правильно відносно напрямку потоку повітря. Для отримання детальнішої інформації зверніться до інструкції з монтажу.
Концентрація CO2 є хорошим індикатором для визначення зайнятості та рівня активності в приміщенні. У багатьох випадках датчики CO2 використовуються як індикатор для визначення потреби в додатковій вентиляції. Коли датчик встановлений у витяжному каналі вентиляційної системи, він може відстежити, чи залишаєтся якість повітря в приміщенні згідно до заданих параметрів. Якщо концентрація CO2 у витягуваному повітрі стає надто високою, сигнал подається на контролер, запускається додаткова вентиляція. Цей датчик буде працювати найкраще, якщо його встановити на прямій ділянці повітроводу. Уникайте встановлення в зонах з турбулентним повітрям біля фільтрів, вентиляторів, охолоджувальних котушок тощо. Розташовуйте датчик правильно відносно напрямку потоку повітря. Для отримання детальнішої інформації зверніться до інструкції з монтажу.
Як зчитувати виміряне значення цього датчика CO2?
Для вимірювання рівня CO2 використовується технологія NDIR (не дисперсійна інфрачервона технологія). Ця технологія має низькі витрати на життєвий цикл та високу точність і стабільність впродовж тривалого часу. Датчик має три аналогові виходи. Кожен з них передає одне з виміряних значень. Тип виходу за замовчуванням — 0-10 VDC. Наприклад, за замовчуванням вихід 1 передає 0 В при 0°C і 10 В при 50°C. Коли температура підвищується до 25°C, аналоговий сигнал збільшиться пропорційно до 5 В. Кожне значення виходу змінюється пропорційно залежно від виміряної температури, вологості або концентрації CO2. Виміряна температура доступна через вихід 1, відносна вологість — через вихід 2, а концентрація CO2 — через вихід 3. Тип виходу, мінімальні та максимальні значення діапазону можна налаштувати в регістрах Modbus RTU.
Для вимірювання рівня CO2 використовується технологія NDIR (не дисперсійна інфрачервона технологія). Ця технологія має низькі витрати на життєвий цикл та високу точність і стабільність впродовж тривалого часу. Датчик має три аналогові виходи. Кожен з них передає одне з виміряних значень. Тип виходу за замовчуванням — 0-10 VDC. Наприклад, за замовчуванням вихід 1 передає 0 В при 0°C і 10 В при 50°C. Коли температура підвищується до 25°C, аналоговий сигнал збільшиться пропорційно до 5 В. Кожне значення виходу змінюється пропорційно залежно від виміряної температури, вологості або концентрації CO2. Виміряна температура доступна через вихід 1, відносна вологість — через вихід 2, а концентрація CO2 — через вихід 3. Тип виходу, мінімальні та максимальні значення діапазону можна налаштувати в регістрах Modbus RTU.
Як налаштувати цей датчик CO2?
Цей датчик вимагає мінімальних налаштувань. Його можна використовувати майже одразу після встановлення. Однак, якщо потрібно, за замовчуванням налаштування (наприклад, діапазон температур, рівні сповіщення тощо) можна змінити через відповідний регістр Modbus. Для отримання повної інформації про всі можливі налаштування зверніться до карти регістрів Modbus. Для зміни регістрів Modbus ми рекомендуємо використовувати SenteraWeb (в комбінації з інтернет-шлюзом Sentera) або програмне забезпечення 3SModbus (в комбінації з перетворювачем Modbus-USB).
Цей датчик вимагає мінімальних налаштувань. Його можна використовувати майже одразу після встановлення. Однак, якщо потрібно, за замовчуванням налаштування (наприклад, діапазон температур, рівні сповіщення тощо) можна змінити через відповідний регістр Modbus. Для отримання повної інформації про всі можливі налаштування зверніться до карти регістрів Modbus. Для зміни регістрів Modbus ми рекомендуємо використовувати SenteraWeb (в комбінації з інтернет-шлюзом Sentera) або програмне забезпечення 3SModbus (в комбінації з перетворювачем Modbus-USB).
Яку напругу потребує цей датчик CO2?
Цей датчик може використовувати живлення 24 VDC або 24 VAC. Використання напруги 24 VDC підвищує безпеку електричної установки, оскільки вона зазвичай захищена від коротких замикань і перенапруг. Датчик призначений для підключення за допомогою 3-провідного з'єднання. Це означає, що для підключення до датчика можна використовувати кабель з трьома проводами. Загальний заземлений провід виходу (GND) внутрішньо з'єднаний із загальним заземленням джерела живлення (V-). Переконайтеся, що це загальне заземлення не підключене до інших пристроїв, що живляться від змінної напруги.
Цей датчик може використовувати живлення 24 VDC або 24 VAC. Використання напруги 24 VDC підвищує безпеку електричної установки, оскільки вона зазвичай захищена від коротких замикань і перенапруг. Датчик призначений для підключення за допомогою 3-провідного з'єднання. Це означає, що для підключення до датчика можна використовувати кабель з трьома проводами. Загальний заземлений провід виходу (GND) внутрішньо з'єднаний із загальним заземленням джерела живлення (V-). Переконайтеся, що це загальне заземлення не підключене до інших пристроїв, що живляться від змінної напруги.
Чи потрібно калібрувати цей датчик CO2?
Цей датчик не потребує ручного перекалібрування завдяки алгоритму автоматичного калібрування. Алгоритм самокалібрування ABC за замовчуванням увімкнено. Цей алгоритм призначений для використання в умовах, де концентрація CO2 буде опускатися до рівнів зовнішнього середовища (400 ppm) хоча б один раз (протягом 15 хвилин) за 7 днів, що зазвичай відбувається у періоди відсутності людей в приміщенні. Наприклад, в будівлі школи, що не використовується вночі, концентрація CO2 знизиться до рівня вуличного повітря. Датчик досягне своєї робочої точності після 25 годин безперервної роботи в умовах, коли він буде підданий зовнішнім рівням повітря з концентрацією CO2 400 ppm ± 10 ppm.
Цей датчик не потребує ручного перекалібрування завдяки алгоритму автоматичного калібрування. Алгоритм самокалібрування ABC за замовчуванням увімкнено. Цей алгоритм призначений для використання в умовах, де концентрація CO2 буде опускатися до рівнів зовнішнього середовища (400 ppm) хоча б один раз (протягом 15 хвилин) за 7 днів, що зазвичай відбувається у періоди відсутності людей в приміщенні. Наприклад, в будівлі школи, що не використовується вночі, концентрація CO2 знизиться до рівня вуличного повітря. Датчик досягне своєї робочої точності після 25 годин безперервної роботи в умовах, коли він буде підданий зовнішнім рівням повітря з концентрацією CO2 400 ppm ± 10 ppm.
Яка водостійкість датчика?
Корпус оптимізований для вимірювання CO2 у повітроводах вентиляційних систем. Він має захист IP54 від проникнення пилу та вологи. Чутливий елемент датчика інтегрований в зонд датчика повітроводу. Цей зонд має отвір, що дозволяє забезпечити прямий контакт між потоком повітря та елементом датчика. Сам зонд датчика має захист IP20.
Корпус оптимізований для вимірювання CO2 у повітроводах вентиляційних систем. Він має захист IP54 від проникнення пилу та вологи. Чутливий елемент датчика інтегрований в зонд датчика повітроводу. Цей зонд має отвір, що дозволяє забезпечити прямий контакт між потоком повітря та елементом датчика. Сам зонд датчика має захист IP20.
