Kanalinis CO2 jutiklis | 24 VAC - VDC
Produkto aprašymas
CO2 jutiklis, kuris taip pat matuoja temperatūrą ir santykinę drėgmę ortakiuose. Visos išmatuotos vertės perduodamos per tris analoginius išėjimus ir per Modbus RTU ryšį.
Jutiklis veikia su 24 VAC arba 24 VDC įtampa. Standartinis analoginio išėjimo tipas yra 0–10 voltų. Galima pasirinkti skirtingus išėjimo tipus.
Analoginio išėjimo tipas ir visi kiti nustatymai reguliuojami per Modbus RTU ryšį.
Šis jutiklis yra savaime kalibruojantis.
Papildomos specifikacijos ir aprašymas

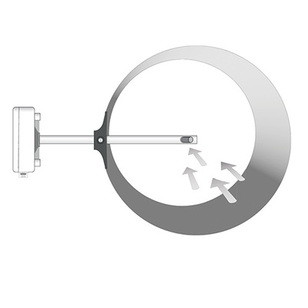

Kur montuoti kanalinį CO2 jutiklį?
Žmonės kvėpuodami gamina CO2 kitaip anglies dioksidą. Todėl CO2 koncentracija yra geras rodiklis, rodantis patalpų užimtumą ir aktyvumo lygį. Daugeliu atvejų CO2 jutikliai naudojami kaip vėdinimo poreikio indikatorius. Įrengtas vėdinimo sistemos ištraukimo ortakyje, šis jutiklis gali aptikti, ar patalpų oro kokybė vis dar tinkama. Jei CO2 koncentracija ištraukiamame ore tampa per didelė, reikia papildomo vėdinimo. Šis jutiklis veiks geriausiai, jei bus sumontuotas tiesioje oro ortakio dalyje. Venkite montuoti turbulentinio oro zonose šalia filtrų, ventiliatorių, aušinimo ritinių ir pan. Tinkamai išdėstykite jutiklį oro srauto krypties atžvilgiu. Išsamesnės informacijos ieškokite montavimo instrukcijose.
Žmonės kvėpuodami gamina CO2 kitaip anglies dioksidą. Todėl CO2 koncentracija yra geras rodiklis, rodantis patalpų užimtumą ir aktyvumo lygį. Daugeliu atvejų CO2 jutikliai naudojami kaip vėdinimo poreikio indikatorius. Įrengtas vėdinimo sistemos ištraukimo ortakyje, šis jutiklis gali aptikti, ar patalpų oro kokybė vis dar tinkama. Jei CO2 koncentracija ištraukiamame ore tampa per didelė, reikia papildomo vėdinimo. Šis jutiklis veiks geriausiai, jei bus sumontuotas tiesioje oro ortakio dalyje. Venkite montuoti turbulentinio oro zonose šalia filtrų, ventiliatorių, aušinimo ritinių ir pan. Tinkamai išdėstykite jutiklį oro srauto krypties atžvilgiu. Išsamesnės informacijos ieškokite montavimo instrukcijose.
Kaip nuskaityti šio CO2 jutiklio išmatuotą vertę?
CO2 lygiui matuoti naudojama NDIR arba nedispersinė infraraudonųjų spindulių technologija. Ši technologija pasižymi mažomis gyvavimo ciklo sąnaudomis ir ilgalaikiu tikslumu bei stabilumu. Šis jutiklis turi tris analoginius išėjimus. Kiekvienas iš jų perduoda vieną iš išmatuotų verčių. Numatytasis išėjimo tipas yra 0-10 VDC. Pvz. Pagal numatytuosius nustatymus 1 išėjimas perduos 0 V esant 0 °C ir 10 V esant 50 °C. Kai temperatūra pakyla iki 25 °C, analoginis išėjimas padidėja ta pačia proporcija iki 5 voltų. Kiekviena išėjimo vertė kinta proporcingai išmatuotai temperatūrai, drėgmei arba CO2 koncentracijai. Išmatuota temperatūra pasiekiama per 1 išėjimą, santykinė drėgmė – per 2 išėjimą, o CO2 koncentracija – per 3 išėjimą. Išėjimo tipą, minimalią ir maksimalią diapazono vertes galima reguliuoti keičiant Modbus RTU laikymo registrus.
CO2 lygiui matuoti naudojama NDIR arba nedispersinė infraraudonųjų spindulių technologija. Ši technologija pasižymi mažomis gyvavimo ciklo sąnaudomis ir ilgalaikiu tikslumu bei stabilumu. Šis jutiklis turi tris analoginius išėjimus. Kiekvienas iš jų perduoda vieną iš išmatuotų verčių. Numatytasis išėjimo tipas yra 0-10 VDC. Pvz. Pagal numatytuosius nustatymus 1 išėjimas perduos 0 V esant 0 °C ir 10 V esant 50 °C. Kai temperatūra pakyla iki 25 °C, analoginis išėjimas padidėja ta pačia proporcija iki 5 voltų. Kiekviena išėjimo vertė kinta proporcingai išmatuotai temperatūrai, drėgmei arba CO2 koncentracijai. Išmatuota temperatūra pasiekiama per 1 išėjimą, santykinė drėgmė – per 2 išėjimą, o CO2 koncentracija – per 3 išėjimą. Išėjimo tipą, minimalią ir maksimalią diapazono vertes galima reguliuoti keičiant Modbus RTU laikymo registrus.
Kaip konfigūruoti šį CO2 jutiklį?
Šiam jutikliui reikia labai mažai konfigūracijos. Jį beveik galima naudoti iš karto, kai jis sumontuojamas. Tačiau, jei pageidaujama, numatytuosius nustatymus (pvz., temperatūros diapazoną, įspėjimo lygius ir kt.) galima pakeisti per atitinkamą Modbus laikymo registrą. Išsamią visų galimų nustatymų apžvalgą rasite Modbus registrų žemėlapyje. Norėdami modifikuoti Modbus laikymo registrus, rekomenduojame naudoti SenteraWeb (kartu su Sentera interneto šliuzu) arba 3SModbus programinę įrangą (kartu su Modbus į USB keitikliu).

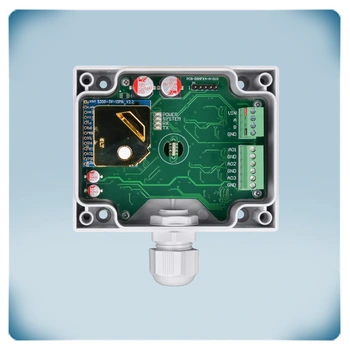

Kokią maitinimo įtampą naudoti šiam CO2 jutikliui?
Šis jutiklis gali būti maitinamas 24 V nuolatine arba 24 V kintamąja įtampa. 24 V nuolatinės srovės maitinimo įtampos naudojimas padidina elektros instaliacijos saugumą, nes ji paprastai yra apsaugota nuo trumpųjų jungimų ir viršįtampių. Šis jutiklis skirtas 3 laidų jungčiai. Tai reiškia, kad šiam jutikliui prijungti galima naudoti 3 laidų kabelį. Bendras išėjimo įžeminimas (GND) yra viduje prijungtas prie bendro maitinimo įtampos įžeminimo (V-). Įsitikinkite, kad šio bendro įžeminimo neprijungiate prie kitų įrenginių, kurie maitinami kintamąja srove.
Šis jutiklis gali būti maitinamas 24 V nuolatine arba 24 V kintamąja įtampa. 24 V nuolatinės srovės maitinimo įtampos naudojimas padidina elektros instaliacijos saugumą, nes ji paprastai yra apsaugota nuo trumpųjų jungimų ir viršįtampių. Šis jutiklis skirtas 3 laidų jungčiai. Tai reiškia, kad šiam jutikliui prijungti galima naudoti 3 laidų kabelį. Bendras išėjimo įžeminimas (GND) yra viduje prijungtas prie bendro maitinimo įtampos įžeminimo (V-). Įsitikinkite, kad šio bendro įžeminimo neprijungiate prie kitų įrenginių, kurie maitinami kintamąja srove.
Ar man reikia iš naujo kalibruoti šį CO2 jutiklį?
Šio jutiklio nereikia iš naujo kalibruoti dėl savaiminio kalibravimo algoritmo. ABC logikos savaiminio kalibravimo algoritmas pagal numatytuosius nustatymus yra įjungtas. Šis algoritmas skirtas naudoti tose srityse, kuriose CO2 koncentracija bent kartą (per 15 minučių) per 7 dienas nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai pastebima neaktyviais laikotarpiais. Pavyzdžiui, mokyklos pastate, kuris nenaudojamas naktį, CO2 koncentracija nukris iki lauko oro lygio. Jutiklis pasieks savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo, jei jis buvo veikiamas aplinkos oro etaloninio lygio, esant 400 ppm ± 10 ppm CO2.
Šio jutiklio nereikia iš naujo kalibruoti dėl savaiminio kalibravimo algoritmo. ABC logikos savaiminio kalibravimo algoritmas pagal numatytuosius nustatymus yra įjungtas. Šis algoritmas skirtas naudoti tose srityse, kuriose CO2 koncentracija bent kartą (per 15 minučių) per 7 dienas nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai pastebima neaktyviais laikotarpiais. Pavyzdžiui, mokyklos pastate, kuris nenaudojamas naktį, CO2 koncentracija nukris iki lauko oro lygio. Jutiklis pasieks savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo, jei jis buvo veikiamas aplinkos oro etaloninio lygio, esant 400 ppm ± 10 ppm CO2.
Kokia jutiklio IP klasė?
Korpusas yra optimizuotas CO2 matavimams vėdinimo sistemų ortakiuose. Jis atitinka IP54 apsaugą nuo dulkių ir drėgmės patekimo. Jutiklio elementas yra integruotas į kanalinio jutiklio vamzdelį. Šis vamzdelis turi angą, skirtą tiesioginiam kontaktui tarp oro srauto ir jutiklio elemento. Pats jutiklio vamzdelis atitinka IP20 apsaugą.
Korpusas yra optimizuotas CO2 matavimams vėdinimo sistemų ortakiuose. Jis atitinka IP54 apsaugą nuo dulkių ir drėgmės patekimo. Jutiklio elementas yra integruotas į kanalinio jutiklio vamzdelį. Šis vamzdelis turi angą, skirtą tiesioginiam kontaktui tarp oro srauto ir jutiklio elemento. Pats jutiklio vamzdelis atitinka IP20 apsaugą.
