Sensore di CO2 da condotto | 24 VAC – VDC | Modbus RTU | 3 uscite
Descrizione del prodotto

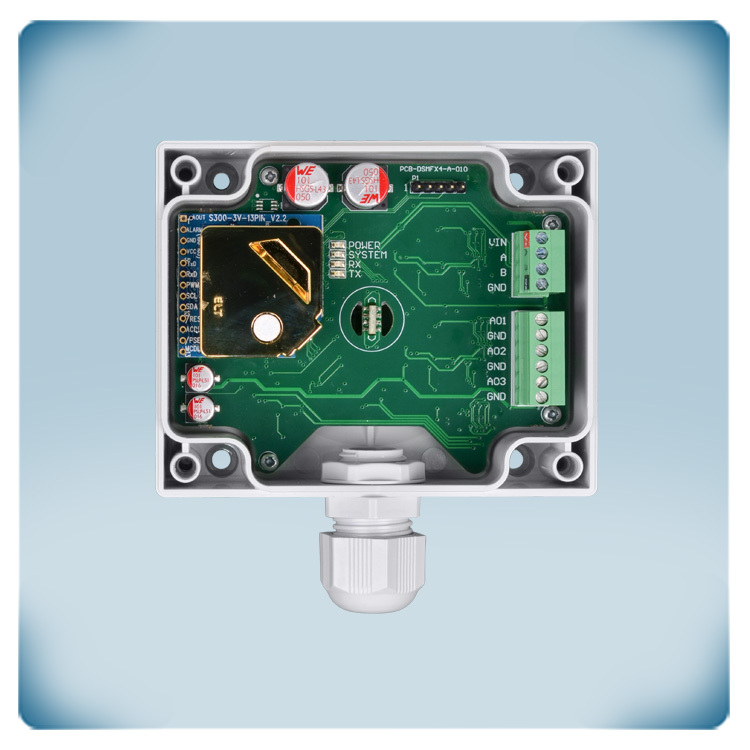

Sensore di CO2 che misura anche la temperatura e l’umidità relativa nei condotti dell’aria. Tutti i valori misurati vengono trasmessi tramite tre uscite analogiche e tramite comunicazione Modbus RTU.
Il dispositivo funziona con alimentazione a 24 VAC o 24 VDC. Il tipo standard di uscita analogica è 0–10 V. È possibile selezionare diversi tipi di uscita. Il tipo di uscita analogica e tutte le altre impostazioni sono configurabili tramite la comunicazione Modbus RTU.
Questo sensore è autocalibrante.
Specifiche e descrizioni aggiuntive
Dove installare un sensore di CO₂ da condotto?
Le persone producono CO₂ (anidride carbonica) durante la respirazione. Questo rende la concentrazione di CO₂ un buon indicatore del livello di occupazione e di attività di un ambiente. In molte applicazioni, i sensori di CO₂ vengono utilizzati come indicatore delle esigenze di ventilazione. Se installato nel condotto di estrazione del sistema di ventilazione, questo sensore è in grado di rilevare se la qualità dell’aria interna è ancora adeguata. Se la concentrazione di CO₂ nell’aria estratta diventa troppo elevata, è necessaria una ventilazione aggiuntiva.

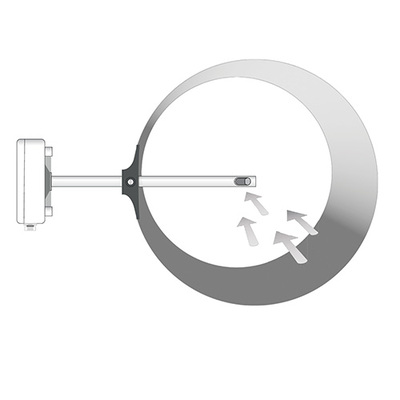

Il sensore funziona in modo ottimale se installato in un tratto rettilineo del condotto dell’aria. Evitare l’installazione in zone con flussi d’aria turbolenti, in prossimità di filtri, ventilatori, batterie di raffreddamento, ecc. Posizionare correttamente il sensore in relazione alla direzione del flusso d’aria. Per informazioni più dettagliate, consultare le istruzioni di montaggio.
Come leggere i valori misurati da questo sensore di CO₂?
Per la misura del livello di CO₂ viene utilizzata la tecnologia NDIR (Non-Dispersive Infrared). Questa tecnologia offre bassi costi nel ciclo di vita e un’elevata precisione e stabilità a lungo termine. Il sensore dispone di tre uscite analogiche, ciascuna delle quali trasmette uno dei valori misurati. Il tipo di uscita predefinito è 0–10 VDC.
Ad esempio, in configurazione standard, l’uscita 1 fornisce 0 V a 0 °C e 10 V a 50 °C. Quando la temperatura aumenta a 25 °C, l’uscita analogica aumenta proporzionalmente fino a 5 V. Il valore di ciascuna uscita varia in modo proporzionale in funzione della temperatura, dell’umidità o della concentrazione di CO₂ misurata.
La temperatura misurata è disponibile sull’uscita 1, l’umidità relativa sull’uscita 2 e la concentrazione di CO₂ sull’uscita 3. Il tipo di uscita e i valori minimo e massimo del campo di misura possono essere regolati modificando i registri holding Modbus RTU.
Come configurare questo sensore di CO₂?
Questo sensore richiede pochissima configurazione ed è praticamente pronto all’uso subito dopo l’installazione. Tuttavia, se necessario, le impostazioni predefinite (ad esempio il campo di temperatura, i livelli di allarme, ecc.) possono essere modificate tramite i relativi registri holding Modbus. Per una panoramica completa di tutte le impostazioni disponibili, consultare la mappa dei registri Modbus.
Per modificare i registri holding Modbus, si consiglia di utilizzare SenteraWeb (in combinazione con un gateway Internet Sentera) oppure il software 3SModbus (in combinazione con il convertitore Modbus - USB).
Quale tensione di alimentazione applicare a questo sensore di CO₂?
Il sensore può essere alimentato con 24 VDC o 24 VAC. L’utilizzo dell’alimentazione a 24 VDC aumenta la sicurezza dell’installazione elettrica, poiché solitamente è protetta contro cortocircuiti e sovratensioni. Il sensore è progettato per un collegamento a 3 fili, il che significa che può essere utilizzato un cavo a 3 conduttori.
La massa comune delle uscite (GND) è collegata internamente alla massa comune dell’alimentazione (V−). Assicurarsi di non collegare questa massa comune ad altri dispositivi alimentati con tensione alternata.
È necessario ricalibrare questo sensore di CO₂?
Grazie all’algoritmo di autocalibrazione, questo sensore non richiede ricalibrazione. L’algoritmo di autocalibrazione con logica ABC è attivato per impostazione predefinita. Questo algoritmo è progettato per applicazioni in cui la concentrazione di CO₂ scende almeno una volta ogni 7 giorni (per almeno 15 minuti) ai livelli dell’aria esterna (400 ppm), situazione tipica durante i periodi di non occupazione.
Ad esempio, in un edificio scolastico non utilizzato durante la notte, la concentrazione di CO₂ scende nuovamente al livello dell’aria esterna. Il sensore raggiunge la propria accuratezza operativa dopo 25 ore di funzionamento continuo in condizioni di esposizione a livelli di riferimento dell’aria ambiente pari a 400 ppm ± 10 ppm di CO₂.
Qual è il grado di protezione del sensore contro acqua e polvere?
L’involucro è ottimizzato per le misure di CO₂ nei condotti d’aria dei sistemi di ventilazione e offre un grado di protezione IP54 contro l’ingresso di polvere e umidità. L’elemento sensibile è integrato nella sonda del sensore da condotto. Questa sonda presenta un’apertura che consente il contatto diretto tra il flusso d’aria e l’elemento sensibile. La sonda del sensore stessa offre un grado di protezione IP20.
