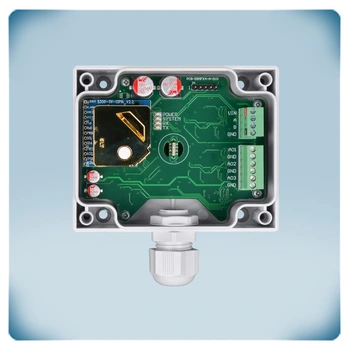

Kanałowy czujnik CO₂ | 24 VAC–VDC | Modbus RTU | 3 wyjścia
Opis produktu
Czujnik CO₂ do kanałów wentylacyjnych, który dodatkowo mierzy temperaturę oraz wilgotność względną powietrza. Wszystkie mierzone wartości są przesyłane za pomocą trzech wyjść analogowych oraz poprzez komunikację Modbus RTU
Urządzenie może być zasilane napięciem 24 VAC lub 24 VDC. Standardowym typem wyjścia analogowego jest 0–10 V. Istnieje możliwość wyboru innych typów wyjść. Typ wyjścia analogowego oraz wszystkie pozostałe ustawienia można konfigurować za pomocą komunikacji Modbus RTU.
Czujnik jest samokalibrujący.
Dodatkowe specyfikacje i opis
Gdzie zainstalować kanałowy czujnik CO₂?
Ludzie podczas oddychania wytwarzają CO₂ (dwutlenek węgla). Dzięki temu stężenie CO₂ jest dobrym wskaźnikiem liczby osób oraz poziomu aktywności w danym

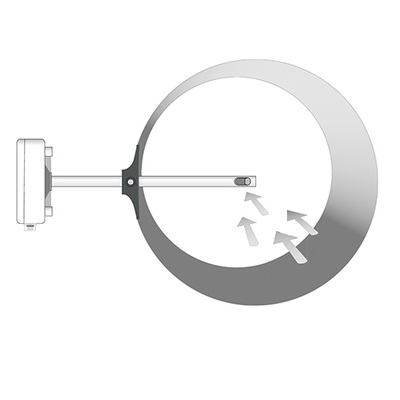

pomieszczeniu. W wielu zastosowaniach czujniki CO₂ są wykorzystywane jako wskaźnik zapotrzebowania na wentylację.Po zainstalowaniu w kanale wywiewnym systemu wentylacyjnego czujnik ten może wykryć, czy jakość powietrza wewnętrznego jest nadal odpowiednia. Jeśli stężenie CO₂ w powietrzu wywiewanym stanie się zbyt wysokie, konieczna jest dodatkowa wentylacja.Czujnik będzie działał najlepiej, jeśli zostanie zamontowany w prostym odcinku kanału powietrznego. Należy unikać montażu w strefach turbulentnego przepływu powietrza, w pobliżu filtrów, wentylatorów, chłodnic itp. Czujnik należy ustawić prawidłowo względem kierunku przepływu powietrza. Szczegółowe informacje znajdują się w instrukcji montażu.
Ludzie podczas oddychania wytwarzają CO₂ (dwutlenek węgla). Dzięki temu stężenie CO₂ jest dobrym wskaźnikiem liczby osób oraz poziomu aktywności w danym
pomieszczeniu. W wielu zastosowaniach czujniki CO₂ są wykorzystywane jako wskaźnik zapotrzebowania na wentylację.Po zainstalowaniu w kanale wywiewnym systemu wentylacyjnego czujnik ten może wykryć, czy jakość powietrza wewnętrznego jest nadal odpowiednia. Jeśli stężenie CO₂ w powietrzu wywiewanym stanie się zbyt wysokie, konieczna jest dodatkowa wentylacja.Czujnik będzie działał najlepiej, jeśli zostanie zamontowany w prostym odcinku kanału powietrznego. Należy unikać montażu w strefach turbulentnego przepływu powietrza, w pobliżu filtrów, wentylatorów, chłodnic itp. Czujnik należy ustawić prawidłowo względem kierunku przepływu powietrza. Szczegółowe informacje znajdują się w instrukcji montażu.Jak odczytać mierzone wartości z tego czujnika CO₂?
Do pomiaru poziomu CO₂ stosowana jest technologia NDIR (niedyspersyjna podczerwień). Technologia ta charakteryzuje się niskimi kosztami eksploatacji oraz wysoką długoterminową dokładnością i stabilnością.Czujnik posiada trzy wyjścia analogowe. Każde z nich przesyła jedną z mierzonych wartości. Domyślnym typem wyjścia jest 0–10 VDC.
Przykładowo: domyślnie wyjście 1 przesyła 0 V przy 0 °C oraz 10 V przy 50 °C. Gdy temperatura wzrośnie do 25 °C, napięcie wyjściowe wzrośnie proporcjonalnie do 5 V.Każda wartość wyjściowa zmienia się proporcjonalnie w funkcji mierzonej temperatury, wilgotności lub stężenia CO₂. Mierzona temperatura jest dostępna na wyjściu 1, wilgotność względna na wyjściu 2, a stężenie CO₂ na wyjściu 3.Typ wyjścia oraz minimalne i maksymalne wartości zakresu można regulować poprzez zmianę rejestrów holding Modbus RTU.
Do pomiaru poziomu CO₂ stosowana jest technologia NDIR (niedyspersyjna podczerwień). Technologia ta charakteryzuje się niskimi kosztami eksploatacji oraz wysoką długoterminową dokładnością i stabilnością.Czujnik posiada trzy wyjścia analogowe. Każde z nich przesyła jedną z mierzonych wartości. Domyślnym typem wyjścia jest 0–10 VDC.
Przykładowo: domyślnie wyjście 1 przesyła 0 V przy 0 °C oraz 10 V przy 50 °C. Gdy temperatura wzrośnie do 25 °C, napięcie wyjściowe wzrośnie proporcjonalnie do 5 V.Każda wartość wyjściowa zmienia się proporcjonalnie w funkcji mierzonej temperatury, wilgotności lub stężenia CO₂. Mierzona temperatura jest dostępna na wyjściu 1, wilgotność względna na wyjściu 2, a stężenie CO₂ na wyjściu 3.Typ wyjścia oraz minimalne i maksymalne wartości zakresu można regulować poprzez zmianę rejestrów holding Modbus RTU.
Jak skonfigurować ten czujnik CO₂?
Czujnik wymaga bardzo niewielkiej konfiguracji. Po zainstalowaniu jest praktycznie gotowy do użycia. W razie potrzeby ustawienia domyślne (np. zakres temperatury, poziomy alarmowe itp.) mogą zostać zmienione za pomocą odpowiednich rejestrów holding Modbus.
Pełny przegląd wszystkich możliwych ustawień znajduje się w mapie rejestrów Modbus. Do modyfikacji rejestrów holding Modbus zaleca się użycie SenteraWeb (w połączeniu z bramką internetową Sentera) lub oprogramowania 3SModbus (w połączeniu z konwerterem Modbus–USB).
Czujnik wymaga bardzo niewielkiej konfiguracji. Po zainstalowaniu jest praktycznie gotowy do użycia. W razie potrzeby ustawienia domyślne (np. zakres temperatury, poziomy alarmowe itp.) mogą zostać zmienione za pomocą odpowiednich rejestrów holding Modbus.
Pełny przegląd wszystkich możliwych ustawień znajduje się w mapie rejestrów Modbus. Do modyfikacji rejestrów holding Modbus zaleca się użycie SenteraWeb (w połączeniu z bramką internetową Sentera) lub oprogramowania 3SModbus (w połączeniu z konwerterem Modbus–USB).
Jakie napięcie zasilania należy zastosować do tego czujnika CO₂?

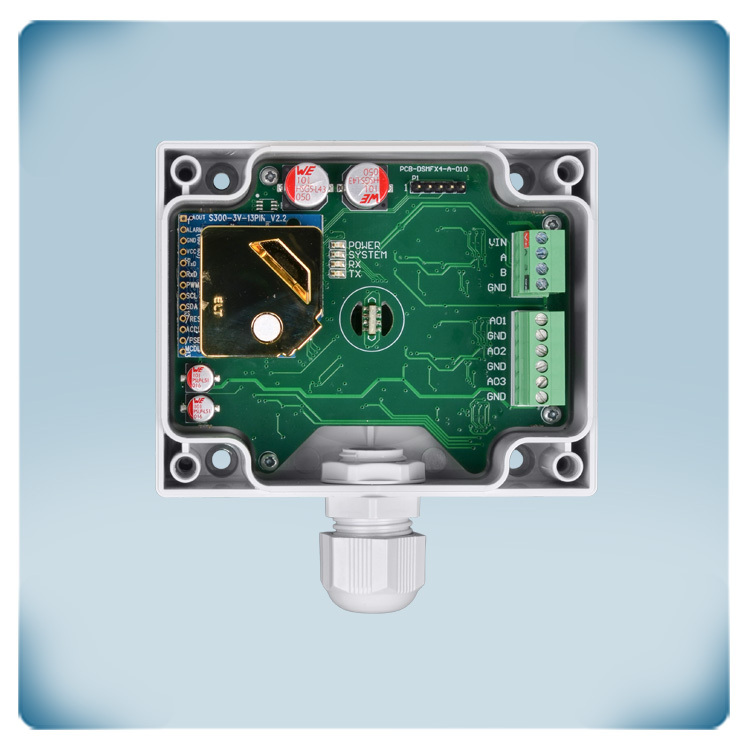

Czujnik może być zasilany napięciem 24 VDC lub 24 VAC. Zastosowanie zasilania 24 VDC zwiększa bezpieczeństwo instalacji elektrycznej, ponieważ zazwyczaj jest ono zabezpieczone przed zwarciem i przepięciem.Czujnik jest przeznaczony do podłączenia 3-przewodowego, co oznacza, że do jego podłączenia wystarczy przewód trzyżyłowy. Wspólna masa wyjść (GND) jest wewnętrznie połączona ze wspólną masą zasilania (V-). Należy upewnić się, że ta wspólna masa nie jest połączona z innymi urządzeniami zasilanymi napięciem AC.
Czujnik może być zasilany napięciem 24 VDC lub 24 VAC. Zastosowanie zasilania 24 VDC zwiększa bezpieczeństwo instalacji elektrycznej, ponieważ zazwyczaj jest ono zabezpieczone przed zwarciem i przepięciem.Czujnik jest przeznaczony do podłączenia 3-przewodowego, co oznacza, że do jego podłączenia wystarczy przewód trzyżyłowy. Wspólna masa wyjść (GND) jest wewnętrznie połączona ze wspólną masą zasilania (V-). Należy upewnić się, że ta wspólna masa nie jest połączona z innymi urządzeniami zasilanymi napięciem AC.
Czy konieczna jest ponowna kalibracja tego czujnika CO₂?
Czujnik nie wymaga ponownej kalibracji dzięki zastosowaniu algorytmu samokalibracji. Logika ABC (Automatic Baseline Correction) jest domyślnie włączona. Algorytm ten jest przeznaczony do zastosowań, w których stężenie CO₂ spada do poziomu powietrza zewnętrznego (400 ppm) co najmniej raz (przez 15 minut) w ciągu 7 dni, co zazwyczaj ma miejsce w okresach, gdy pomieszczenia są nieużytkowane.Na przykład w budynku szkolnym, który nie jest używany w nocy, stężenie CO₂ spada do poziomu powietrza zewnętrznego. Czujnik osiąga swoją dokładność roboczą po 25 godzinach ciągłej pracy, pod warunkiem że był wystawiony na referencyjne stężenie powietrza 400 ppm ±10 ppm CO₂.
Czujnik nie wymaga ponownej kalibracji dzięki zastosowaniu algorytmu samokalibracji. Logika ABC (Automatic Baseline Correction) jest domyślnie włączona. Algorytm ten jest przeznaczony do zastosowań, w których stężenie CO₂ spada do poziomu powietrza zewnętrznego (400 ppm) co najmniej raz (przez 15 minut) w ciągu 7 dni, co zazwyczaj ma miejsce w okresach, gdy pomieszczenia są nieużytkowane.Na przykład w budynku szkolnym, który nie jest używany w nocy, stężenie CO₂ spada do poziomu powietrza zewnętrznego. Czujnik osiąga swoją dokładność roboczą po 25 godzinach ciągłej pracy, pod warunkiem że był wystawiony na referencyjne stężenie powietrza 400 ppm ±10 ppm CO₂.
Jaki jest stopień ochrony czujnika przed wodą?
Obudowa została zoptymalizowana do pomiarów CO₂ w kanałach powietrznych systemów wentylacyjnych. Zapewnia stopień ochrony IP54 przed wnikaniem pyłu i wilgoci.
Element pomiarowy czujnika jest zintegrowany z sondą czujnika kanałowego. Sonda ta posiada otwór umożliwiający bezpośredni kontakt strumienia powietrza z elementem pomiarowym. Sama sonda czujnika zapewnia stopień ochrony IP20.
Obudowa została zoptymalizowana do pomiarów CO₂ w kanałach powietrznych systemów wentylacyjnych. Zapewnia stopień ochrony IP54 przed wnikaniem pyłu i wilgoci.
Element pomiarowy czujnika jest zintegrowany z sondą czujnika kanałowego. Sonda ta posiada otwór umożliwiający bezpośredni kontakt strumienia powietrza z elementem pomiarowym. Sama sonda czujnika zapewnia stopień ochrony IP20.
