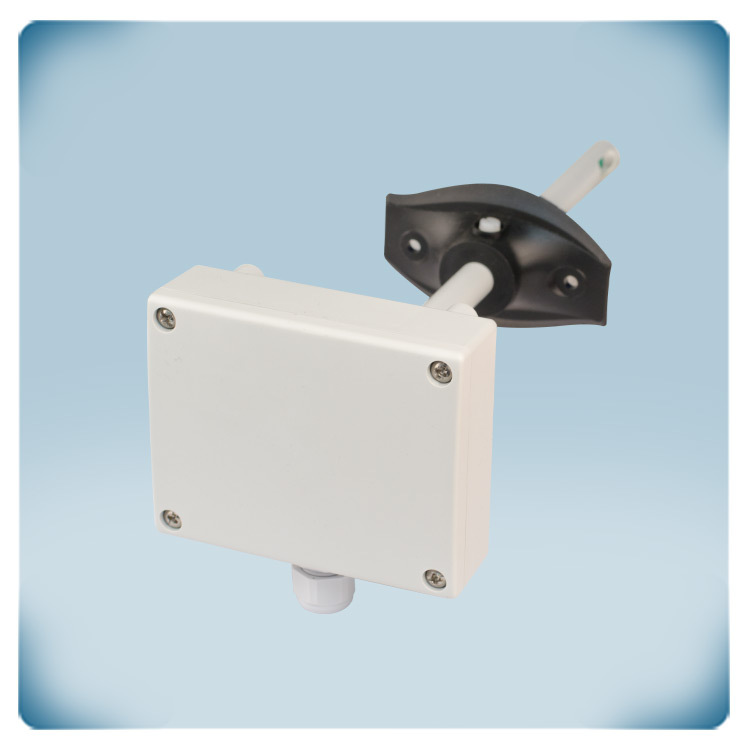

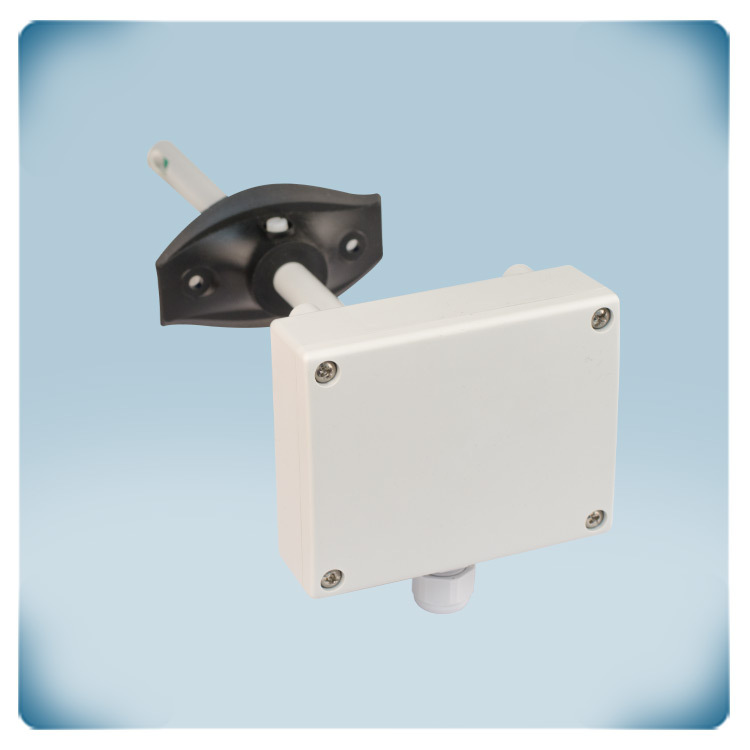

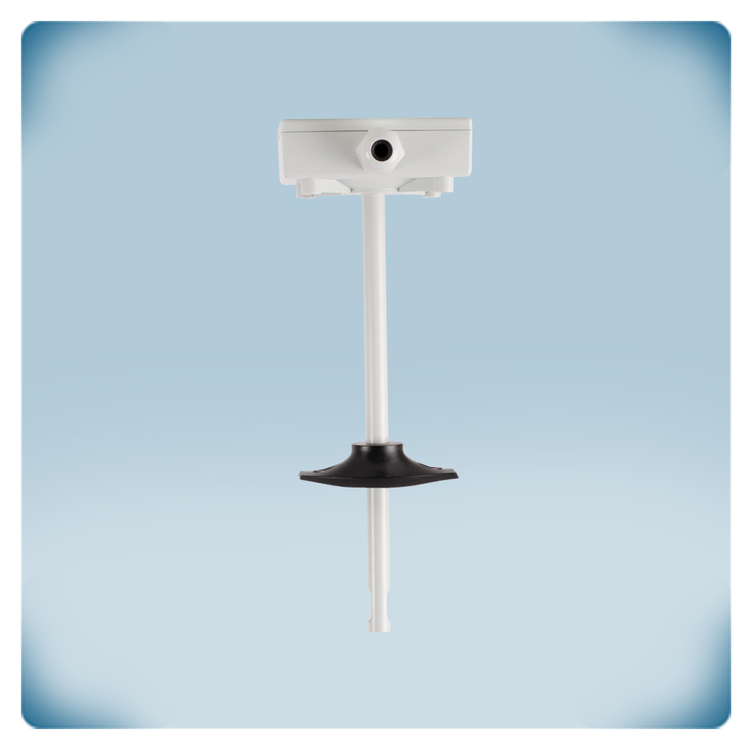

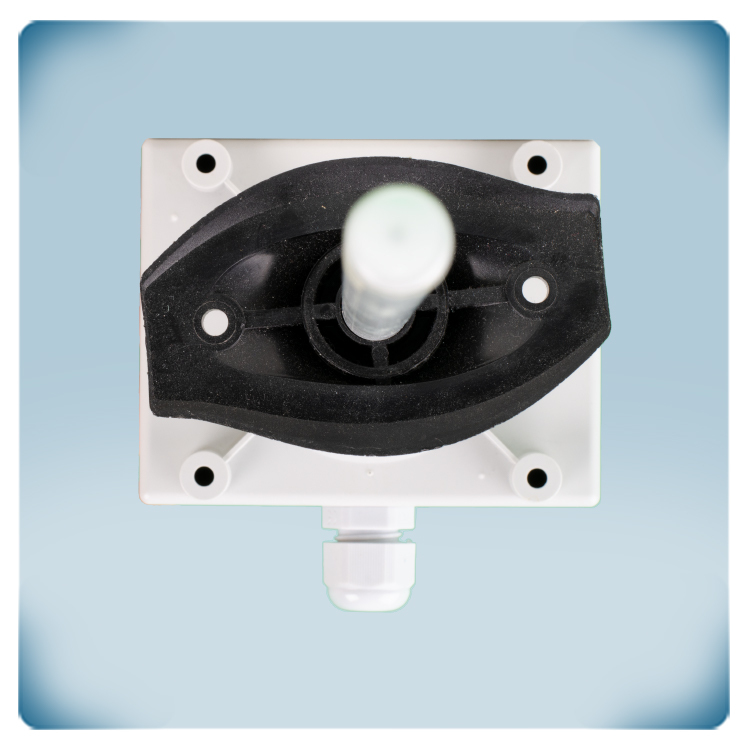

Šedý vodotěsný kryt se sondou pro vzduchové potrubí

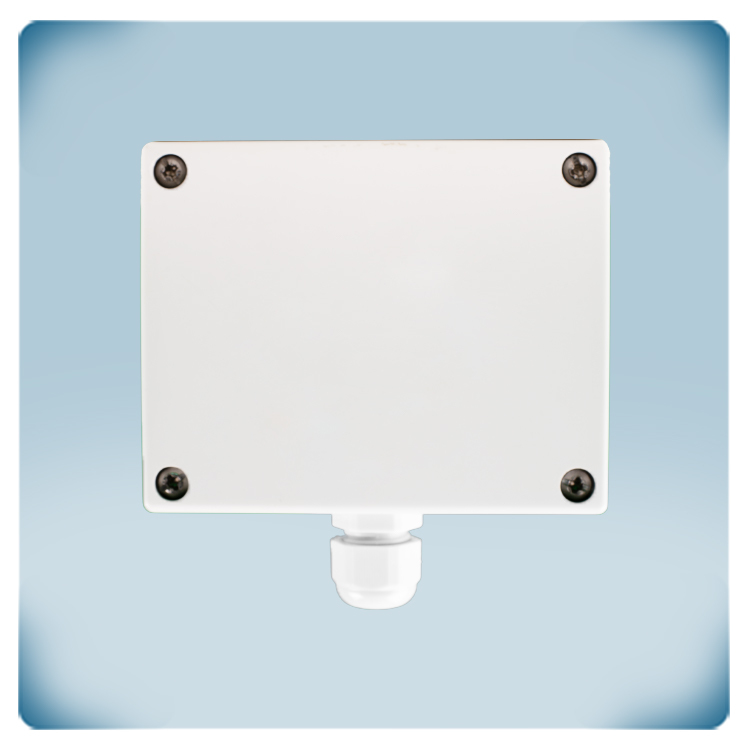

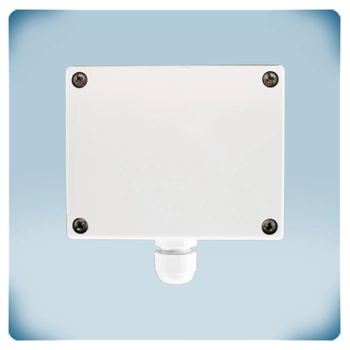

Šedý plastový kryt s kabelovou průchodkou

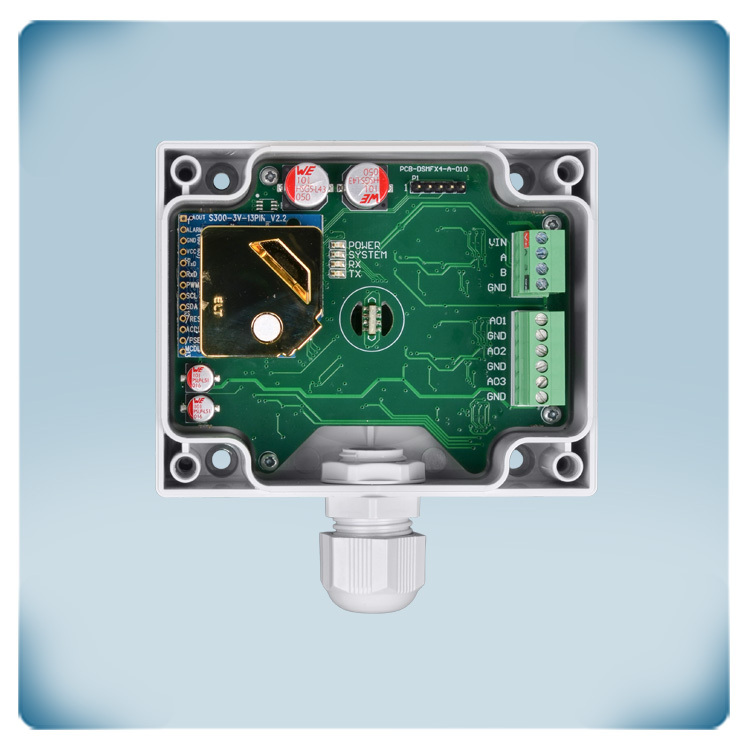

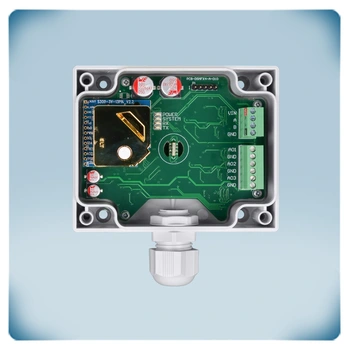

Deska plošných spojů s komponenty, svorky

Potrubní čidlo CO2 | 24 V AC - V DC | Modbus RTU | 3 výstupy

K tomuto produktu zatím nikdo nekomentoval, buďte první (viz níže), vážíme si vašeho názoru!

Kód výrobku DSCDG3-4

GTIN 14 5401003019061

Číslo Intrastatu 90.27.10.10

Kategorie Potrubní čidla CO2

Aktuální zásoba 0 U.

Příští dodávka 06/02/2026 - 2 U.

Popis výrobku

Čidlo CO2, které současně měří teplotu a relativní vlhkost ve vzduchotechnických potrubích. Všechny měřené hodnoty jsou přenášeny prostřednictvím tří analogových výstupů a komunikace Modbus RTU.

Zařízení pracuje s napájením 24 V AC nebo 24 V DC. Standardní typ analogového výstupu je 0-10 V. Lze zvolit i jiné typy výstupů. Typ analogového výstupu a veškerá další nastavení je možné upravovat prostřednictvím komunikace Modbus RTU.

Toto čidlo je samokalibrační.

Doplňující specifikace a popis

Kam instalovat potrubní čidlo CO₂?

Lidé při dýchání produkují CO₂ (oxid uhličitý). Díky tomu je koncentrace CO₂ dobrým ukazatelem obsazenosti a úrovně aktivity v daném prostoru. V mnoha aplikacích se čidla CO₂ používají jako indikátor potřeby větrání. Při instalaci do odtahového potrubí vzduchotechnického systému dokáže toto čidlo zjistit, zda je kvalita vnitřního ovzduší stále dostatečná. Pokud se koncentrace CO₂ v odváděném vzduchu příliš zvýší, je nutné zajistit dodatečné větrání.

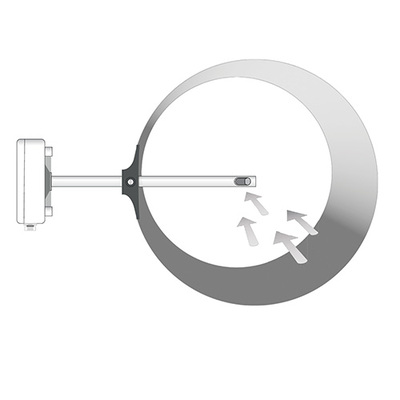

Čidlo funguje nejlépe, pokud je nainstalováno v přímém úseku vzduchotechnického potrubí. Vyhněte se montáži v oblastech s turbulentním prouděním vzduchu, v blízkosti filtrů, ventilátorů, chladicích výměníků apod. Čidlo instalujte správně s ohledem na směr proudění vzduchu. Podrobnější informace naleznete v návodu k montáži.

Kde si zobrazit naměřené hodnoty tohoto čidla CO₂?

Pro měření koncentrace CO₂ je použita technologie NDIR (nedisperzní infračervená). Tato technologie se vyznačuje nízkými provozními náklady a dlouhodobou přesností a stabilitou. Čidlo má tři analogové výstupy, z nichž každý přenáší jednu z měřených hodnot. Výchozí typ výstupu je 0–10 V DC.

Například: ve výchozím nastavení bude výstup 1 poskytovat 0 V při 0 °C a 10 V při 50 °C. Pokud teplota vzroste na 25 °C, analogový výstup se úměrně zvýší na 5 V. Hodnota každého výstupu se mění proporcionálně v závislosti na měřené teplotě, relativní vlhkosti nebo koncentraci CO₂.

Měřená teplota je dostupná na výstupu 1, relativní vlhkost na výstupu 2 a koncentrace CO₂ na výstupu 3. Typ výstupu a minimální a maximální hodnoty rozsahu lze nastavit změnou Modbus RTU holding registrů.

Jak konfigurovat toto čidlo CO₂?

Čidlo vyžaduje jen minimální konfiguraci a je prakticky ihned použitelné po instalaci. V případě potřeby lze výchozí nastavení (např. teplotní rozsah, úrovně alarmů apod.) změnit prostřednictvím příslušných Modbus holding registrů. Kompletní přehled všech možných nastavení naleznete v mapě registrů Modbus.

Pro úpravu Modbus holding registrů doporučujeme použít online platformu SenteraWeb (v kombinaci s internetovou bránou Sentera) nebo software 3SModbus (v kombinaci s převodníkem Modbus - USB).

Jaké napájecí napětí použít pro toto CO₂ čidlo?

Čidlo může být napájeno napětím 24 V DC nebo 24 V AC. Použití napájení 24 V DC zvyšuje bezpečnost elektrické instalace, protože je obvykle chráněno proti zkratu a přepětí. Čidlo je určeno pro třívodičové připojení, což znamená, že k jeho připojení postačuje kabel se třemi vodiči.

Společná zem výstupů (GND) je interně propojena se společnou zemí napájení (V−). Dbejte na to, aby tato společná zem nebyla připojena k jiným zařízením napájeným střídavým napětím.

Je nutná rekalibrace tohoto CO₂ čidla?

Toto čidlo nevyžaduje rekalibraci díky samokalibračnímu algoritmu. Samokalibrační logika ABC je ve výchozím nastavení povolena. Tento algoritmus je určen pro aplikace, kde koncentrace CO₂ alespoň jednou za 7 dní (po dobu minimálně 15 minut) klesne na úroveň venkovního vzduchu (400 ppm), což je typické v době, kdy prostor není obsazen.

Například ve školní budově, která se v noci nepoužívá, koncentrace CO₂ klesne zpět na úroveň venkovního vzduchu. Čidlo dosáhne své provozní přesnosti po 25 hodinách nepřetržitého provozu za podmínek, kdy je vystaveno referenční koncentraci okolního vzduchu 400 ppm ± 10 ppm CO₂.

Jaká je odolnost čidla proti vodě a prachu?

Kryt je optimalizován pro měření CO₂ ve vzduchotechnických potrubích ventilačních systémů a poskytuje krytí IP54 proti vniknutí prachu a vlhkosti. Snímací prvek je integrován v sondě potrubního čidla. Tato sonda má otvor, který umožňuje přímý kontakt proudícího vzduchu se snímacím prvkem. Samotná sonda čidla má krytí IP20.
