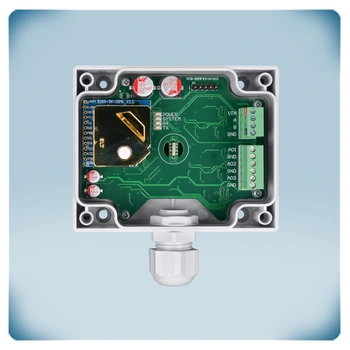

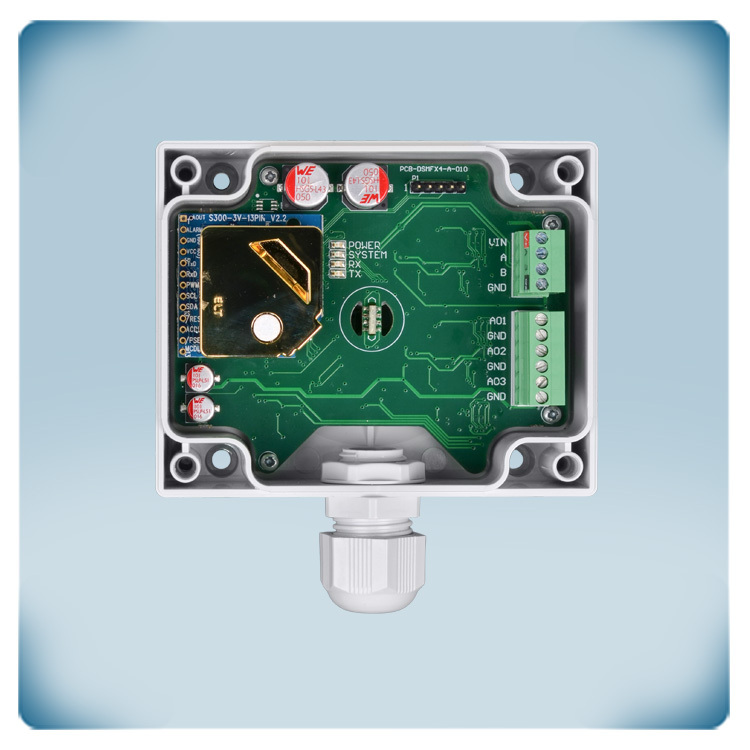

CO2 kanalgivare | 24 VAC - VDC
Produktbeskrivning
CO2-sensor som även mäter temperatur och relativ luftfuktighet i luftkanaler. Alla mätvärden överförs via tre analoga utgångar och via Modbus RTU-kommunikation.
Enheten drivs med antingen 24 VAC eller 24 VDC. Standardtyp för analog utgång är 0–10 volt. Olika utgångstyper kan väljas. Analog utgångstyp och alla andra inställningar kan justeras via Modbus RTU-kommunikation.
Denna sensor är självkalibrerande.
Ytterligare specifikationer och beskrivning
Var installerar man en CO2-sensor i kanalen?

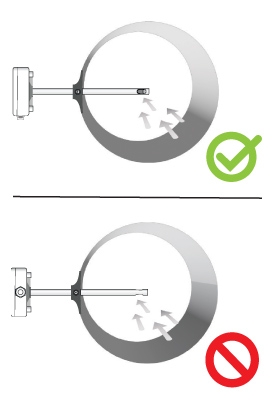

Människor producerar CO2 eller koldioxid när de andas. Det gör CO2-koncentrationen till en bra indikator på närvaro- och aktivitetsnivån i ett utrymme. I många tillämpningar används CO2-sensorer som en indikator på ventilationsbehovet. När sensorn installeras i ventilationssystemets frånluftskanal kan den detektera om inomhusluftens kvalitet fortfarande är tillräcklig. Om CO2-koncentrationen i den frånluftade luften blir för hög krävs ytterligare ventilation. Sensorn fungerar bäst om den installeras i en rak sektion av luftkanalen. Undvik installation i turbulenta luftzoner nära filter, fläktar, kylbatterier etc. Placera sensorn korrekt i förhållande till luftflödets riktning. Se monteringsanvisningen för mer detaljerad information.
Människor producerar CO2 eller koldioxid när de andas. Det gör CO2-koncentrationen till en bra indikator på närvaro- och aktivitetsnivån i ett utrymme. I många tillämpningar används CO2-sensorer som en indikator på ventilationsbehovet. När sensorn installeras i ventilationssystemets frånluftskanal kan den detektera om inomhusluftens kvalitet fortfarande är tillräcklig. Om CO2-koncentrationen i den frånluftade luften blir för hög krävs ytterligare ventilation. Sensorn fungerar bäst om den installeras i en rak sektion av luftkanalen. Undvik installation i turbulenta luftzoner nära filter, fläktar, kylbatterier etc. Placera sensorn korrekt i förhållande till luftflödets riktning. Se monteringsanvisningen för mer detaljerad information.
Hur läser man av det uppmätta värdet för denna CO2-sensor?
NDIR eller icke-dispersiv infraröd teknik används för att mäta CO2-nivån. Denna teknik har en låg livscykelkostnad och långsiktig precision och stabilitet. Sensorn har tre analoga utgångar. Var och en av dem sänder ett av de uppmätta värdena. Standardutgångstypen är 0 - 10 VDC. T.ex. som standard sänder utgång 1 0 V vid 0 °C och 10 V vid 50 °C. När temperaturen stiger till 25 °C ökar den analoga utgången i samma proportion till 5 volt. Varje utgångsvärde varierar proportionellt i funktion av den uppmätta temperaturen, fuktigheten eller CO2-koncentrationen. Den uppmätta temperaturen är tillgänglig via utgång 1, relativ fuktighet via utgång 2 och CO2-koncentrationen via utgång 3. Utgångstyp, minimi- och maximivärden för området kan justeras genom att ändra Modbus RTU-hållregistren.
NDIR eller icke-dispersiv infraröd teknik används för att mäta CO2-nivån. Denna teknik har en låg livscykelkostnad och långsiktig precision och stabilitet. Sensorn har tre analoga utgångar. Var och en av dem sänder ett av de uppmätta värdena. Standardutgångstypen är 0 - 10 VDC. T.ex. som standard sänder utgång 1 0 V vid 0 °C och 10 V vid 50 °C. När temperaturen stiger till 25 °C ökar den analoga utgången i samma proportion till 5 volt. Varje utgångsvärde varierar proportionellt i funktion av den uppmätta temperaturen, fuktigheten eller CO2-koncentrationen. Den uppmätta temperaturen är tillgänglig via utgång 1, relativ fuktighet via utgång 2 och CO2-koncentrationen via utgång 3. Utgångstyp, minimi- och maximivärden för området kan justeras genom att ändra Modbus RTU-hållregistren.
Hur konfigurerar man denna CO2-sensor?
Denna sensor kräver mycket liten konfiguration. Den är nästan direkt användbar när den väl har installerats. Om så önskas kan dock standardinställningarna (t.ex. temperaturområde, larmnivåer etc.) ändras via motsvarande Modbus-hållregister. Se Modbus registerlistan för en fullständig översikt över alla möjliga inställningar. För att modifiera Modbus-hållregistren rekommenderar vi att du använder SenteraWeb (i kombination med en Sentera internetgateway) eller 3SModbus-programvaran (i kombination med Modbus till USB-omvandlaren).
Denna sensor kräver mycket liten konfiguration. Den är nästan direkt användbar när den väl har installerats. Om så önskas kan dock standardinställningarna (t.ex. temperaturområde, larmnivåer etc.) ändras via motsvarande Modbus-hållregister. Se Modbus registerlistan för en fullständig översikt över alla möjliga inställningar. För att modifiera Modbus-hållregistren rekommenderar vi att du använder SenteraWeb (i kombination med en Sentera internetgateway) eller 3SModbus-programvaran (i kombination med Modbus till USB-omvandlaren).
Vilken matningsspänning ska användas för denna CO2-sensor?
Sensorn kan matas med 24 VDC eller 24 VAC. Användningen av 24 VDC matningsspänning ökar säkerheten för den elektriska installationen eftersom den vanligtvis är skyddad mot kortslutning och överspänning. Sensorn är avsedd för 3-trådsanslutning. Det betyder att en kabel med 3 ledningar kan användas för att ansluta sensorn. Utgångens gemensamma jord (GND) är internt ansluten till matningsspänningens gemensamma jord (V-). Se till att inte ansluta denna gemensamma jord till andra enheter som drivs av växelspänning.
Sensorn kan matas med 24 VDC eller 24 VAC. Användningen av 24 VDC matningsspänning ökar säkerheten för den elektriska installationen eftersom den vanligtvis är skyddad mot kortslutning och överspänning. Sensorn är avsedd för 3-trådsanslutning. Det betyder att en kabel med 3 ledningar kan användas för att ansluta sensorn. Utgångens gemensamma jord (GND) är internt ansluten till matningsspänningens gemensamma jord (V-). Se till att inte ansluta denna gemensamma jord till andra enheter som drivs av växelspänning.
Behöver jag kalibrera om denna CO2-sensor?
Ingen kalibrering av sensorer för temperatur, relativ luftfuktighet eller barometertryck krävs. För CO2-referensmätningen är sensorn utrustad med en ”självkalibrerande” algoritm (Automatic Baseline Correction). Denna ABC-logikalgoritm är aktiverad som standard. Algoritmen är utformad för användning i applikationer där CO2-koncentrationerna sjunker till utomhusnivå (±400 ppm) minst en gång (under 15 minuter) under en 7-dagarsperiod, vilket vanligtvis sker under perioder då lokalen är tom. I en skolbyggnad som inte används på natten sjunker till exempel CO2-koncentrationen tillbaka till utomhusnivå. Sensorn når sin driftsnoggrannhet efter 25 timmars kontinuerlig drift under förhållanden där den utsätts för omgivande referensnivåer på 400 ppm ± 10 ppm CO2.
Ingen kalibrering av sensorer för temperatur, relativ luftfuktighet eller barometertryck krävs. För CO2-referensmätningen är sensorn utrustad med en ”självkalibrerande” algoritm (Automatic Baseline Correction). Denna ABC-logikalgoritm är aktiverad som standard. Algoritmen är utformad för användning i applikationer där CO2-koncentrationerna sjunker till utomhusnivå (±400 ppm) minst en gång (under 15 minuter) under en 7-dagarsperiod, vilket vanligtvis sker under perioder då lokalen är tom. I en skolbyggnad som inte används på natten sjunker till exempel CO2-koncentrationen tillbaka till utomhusnivå. Sensorn når sin driftsnoggrannhet efter 25 timmars kontinuerlig drift under förhållanden där den utsätts för omgivande referensnivåer på 400 ppm ± 10 ppm CO2.
Vad är sensorns vattentålighetsklassning?
Höljet är optimerat för CO2-mätningar i luftkanaler i ventilationssystem. Den erbjuder IP54-skydd mot inträngning av damm och fukt. Sensorelementet är integrerat i kanalsensorns prob. Denna prob har en öppning för att ha direkt kontakt mellan luftflödet och sensorelementet. Själva sensorproben erbjuder IP20-skydd.
Höljet är optimerat för CO2-mätningar i luftkanaler i ventilationssystem. Den erbjuder IP54-skydd mot inträngning av damm och fukt. Sensorelementet är integrerat i kanalsensorns prob. Denna prob har en öppning för att ha direkt kontakt mellan luftflödet och sensorelementet. Själva sensorproben erbjuder IP20-skydd.
