Muhafaza, havalandırma sistemlerinin hava kanallarındaki CO2 ölçümleri için opti

Bu probun, hava akışı ile sensör elemanı arasında doğrudan temas sağlanıyor

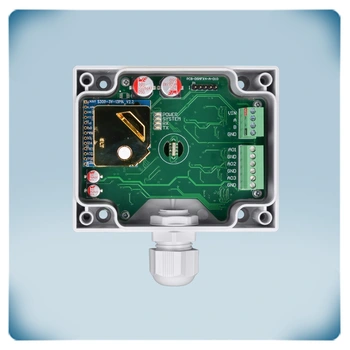

Sensör elemanı probun içine entegre edilmiştir.

Kanal CO2 sensörü | 24 VAC - VDC

Henüz kimse bu ürün hakkında yorum yapmadı, ilk siz olun (aşağıya bakın), fikrinizi takdir ediyoruz!

Ürün kodu DSCDG3-4

GTIN 14 5401003019061

Intrastat numarası 90.27.10.10

Kategori Kanal CO2 sensörleri

Mevcut stok 0 U.

Sonraki varış 06/02/2026 - 2 U.

Ürün açıklaması

Hava kanallarındaki sıcaklığı ve bağıl nemi de ölçen CO2 sensörü. Ölçülen tüm değerler, üç analog çıkış ve Modbus RTU iletişimi aracılığıyla iletilir.

Cihaz, 24 VAC veya 24 VDC ile çalışır. Standart analog çıkış tipi 0-10 Volt'tur. Farklı çıkış tipleri seçilebilir. Analog çıkış tipi ve diğer tüm ayarlar Modbus RTU iletişimi üzerinden ayarlanabilir.

Bu sensör, kendini kalibre edebilme özelliğine sahiptir (otomatik kalibrasyonludur).

Ek özellikler ve açıklama

Bir kanal CO2 sensörü nereye kurulmalıdır?

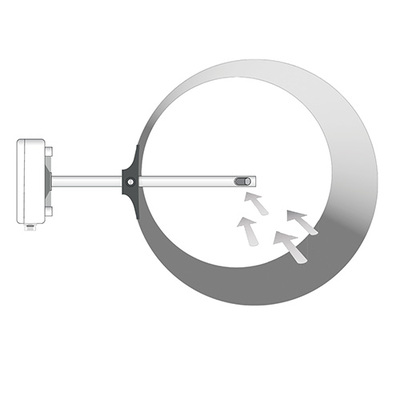

İnsanlar nefes alırken CO2 veya karbondioksit üretirler. Bu durum, CO2 konsantrasyonunu bir alandaki doluluk ve aktivite seviyesi için iyi bir gösterge yapar. Birçok uygulamada, CO2 sensörleri havalandırma gereksinimlerinin bir göstergesi olarak kullanılır. Havalandırma sisteminin egzoz (çekme) kanalına kurulduğunda, bu sensör iç hava kalitesinin hala yeterli olup olmadığını tespit edebilir. Çekilen havadaki CO2 konsantrasyonu çok yükselirse, ek havalandırma gerekir. Bu sensör, hava kanalının düz bir bölümüne kurulursa en iyi şekilde çalışır. Filtreler, fanlar, soğutma serpantinleri vb. yakınındaki türbülanslı hava bölgelerinden kaçının. Sensörü hava akış yönüne göre doğru şekilde konumlandırın. Daha ayrıntılı bilgi için lütfen montaj talimatlarına bakın.

Bu CO2 sensörünün ölçülen değeri nasıl okunur?

CO2 seviyesini ölçmek için NDIR veya Dağıtımsız Kızılötesi teknolojisi kullanılır. Bu teknoloji, düşük yaşam döngüsü maliyetine ve uzun vadeli hassasiyet ve kararlılığa sahiptir. Bu sensörün üç analog çıkışı vardır. Her biri ölçülen değerlerden birini iletir. Varsayılan çıkış tipi 0-10 VDC'dir. Örneğin, varsayılan olarak çıkış 1, 0°C'de 0 V ve 50°C'de 10V iletecektir. Sıcaklık 25°C'ye yükseldiğinde, analog çıkış aynı oranda 5 V'a yükselecektir. Her çıkış değeri, ölçülen sıcaklığa, neme veya CO2 konsantrasyonuna bağlı olarak orantılı şekilde değişir. Ölçülen sıcaklık çıkış 1, bağıl nem çıkış 2 ve CO2 konsantrasyonu çıkış 3 aracılığıyla kullanılabilir. Çıkış tipi, aralığın minimum ve maksimum değerleri Modbus RTU tutma kayıtları değiştirilerek ayarlanabilir.

Bu CO2 sensörü nasıl yapılandırılır?

Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Ancak, istenirse varsayılan ayarlar (örn. sıcaklık aralığı, uyarı seviyeleri vb.) ilgili Modbus Tutma kaydı aracılığıyla değiştirilebilir. Tüm olası ayarlara ilişkin eksiksiz bir genel bakış için Modbus kayıt haritasına bakın. Modbus tutma kayıtlarını değiştirmek için SenteraWeb'i (Sentera internet ağ geçidi ile birlikte) veya 3SModbus yazılımını (Modbus'tan USB dönüştürücü ile birlikte) kullanmanızı öneririz.

Bu CO2 sensörüne hangi besleme gerilimi uygulanmalıdır?

Bu sensör 24 VDC veya 24 VAC ile beslenebilir. 24VDC besleme gerilimi kullanımı, genellikle kısa devrelere ve aşırı gerilime karşı korunduğu için elektrik tesisatının güvenliğini artırır. Bu sensör, 3 telli bağlantı için tasarlanmıştır. Bu, sensörü bağlamak için 3 telli bir kablonun kullanılabileceği anlamına gelir. Çıkışın ortak toprağı (GND), besleme geriliminin ortak toprağı (V-) ile dahili olarak bağlanmıştır. Bu ortak toprağı AC gerilimle çalışan başka cihazlara bağlamamaya dikkat edin.

Bu CO2 sensörünü yeniden kalibre etmem gerekir mi?

Bu sensör, kendiliğinden kalibrasyon algoritması sayesinde yeniden kalibre edilmek zorunda değildir. ABC mantığına dayalı otomatik kalibrasyon algoritması varsayılan olarak etkindir. Bu algoritma, CO2 konsantrasyonlarının 7 günlük bir süre içinde en az bir kez (15 dakika boyunca) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır, bu durum genellikle kullanım dışı dönemlerde görülür. Örneğin, geceleri kullanılmayan bir okul binasında, CO2 konsantrasyonu dış hava seviyesine geri düşecektir. Sensör, 400 ppm ± 10 ppm CO2 dış ortam referans seviyelerine maruz kalma koşuluyla, 25 saatlik kesintisiz çalışmadan sonra çalışma hassasiyetine ulaşacaktır.

Sensörün su direnci derecesi nedir?

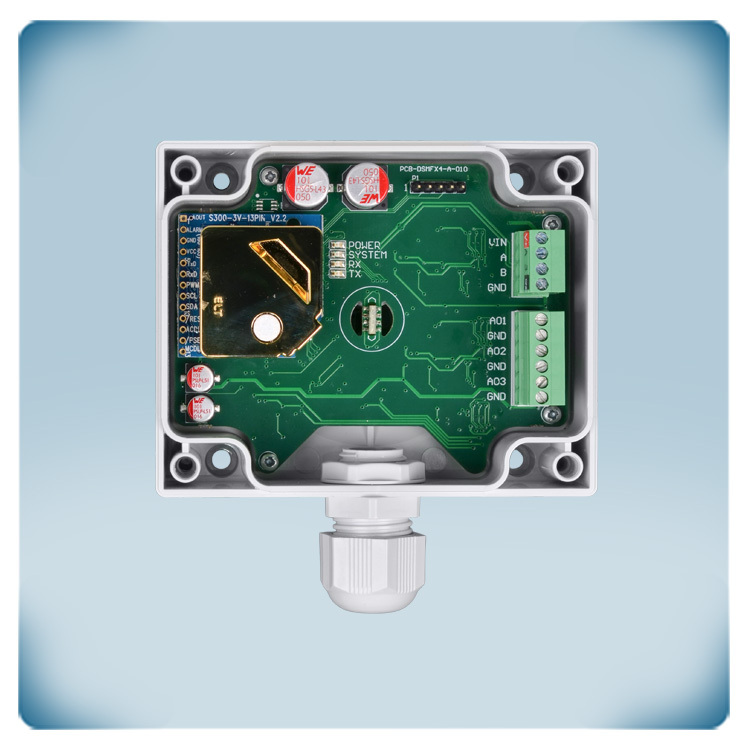

Muhafaza, havalandırma sistemlerinin hava kanallarındaki CO2 ölçümleri için optimize edilmiştir. Toz ve neme karşı IP54 koruması sunar. Sensör elemanı, kanal sensörünün probuna entegre edilmiştir. Bu probun, hava akışı ile sensör elemanı arasında doğrudan temas sağlamak için bir açıklığı vardır. Sensör probunun kendisi IP20 koruması sunar.
