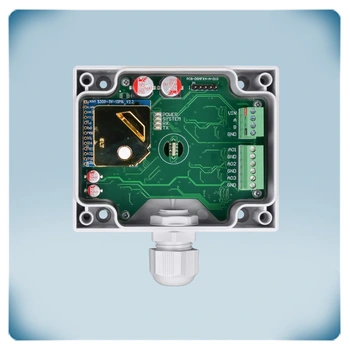

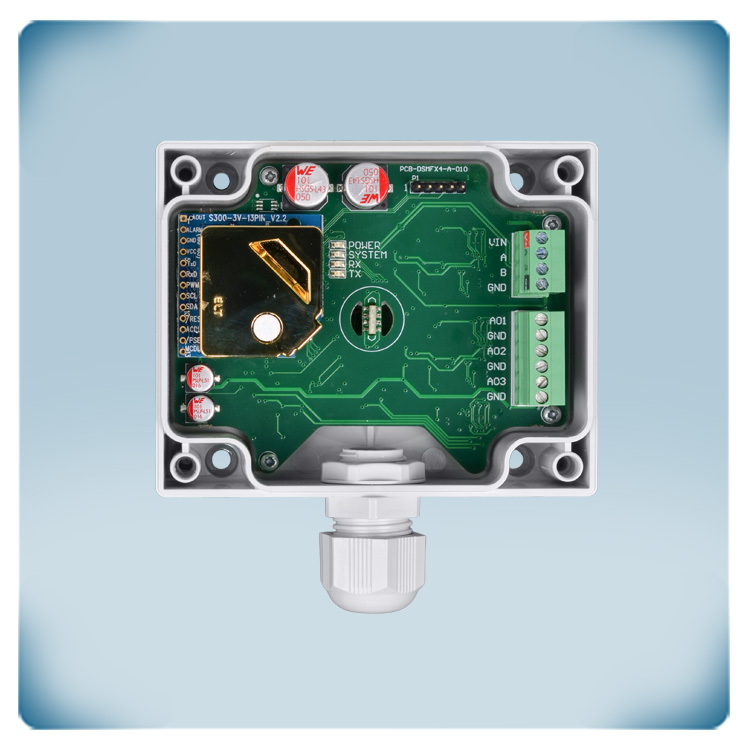

CO2-kanaalsensor | 24 VAC-VDC

Er heeft nog niemand gereageerd op dit product, wees de eerste (zie onderaan), we stellen uw mening op prijs!

Artikelcode DSCDG3-4

GTIN 14 5401003019061

Intrastat nummer 90.27.10.10

Categorie CO2 kanaaltransmitters

Huidige voorraad 0 Stk

Volgende aankomst 06/02/2026 - 2 Stk

Productbeschrijving

CO2-sensor die ook de temperatuur en relatieve vochtigheid in luchtkanalen meet. Alle gemeten waarden worden verzonden via drie analoge uitgangen en via Modbus RTU-communicatie.

Het apparaat werkt op 24 VAC of 24 VDC. Het standaard analoge uitgangstype is 0–10 volt. Er kunnen verschillende uitgangstypen worden geselecteerd. Het analoge uitgangstype en alle andere instellingen zijn instelbaar via Modbus RTU-communicatie.

Deze sensor is zelfkalibrerend.

Aanvullende specificaties en beschrijvingen

Waar moet een CO₂-sensor voor luchtkanalen worden geïnstalleerd?

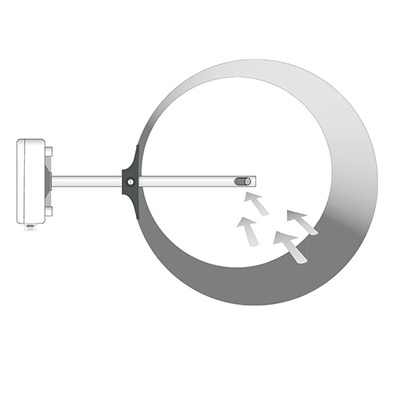

Mensen produceren koolstofdioxide of CO₂ tijdens het ademen. Dat maakt de CO₂-concentratie een goede indicator voor de bezettingsgraad en het activiteitsniveau in een ruimte. In veel toepassingen worden CO₂-sensoren gebruikt als indicator voor de ventilatiebehoefte. Wanneer deze sensor in het afzuigkanaal van het ventilatiesysteem wordt geïnstalleerd, kan hij detecteren of de luchtkwaliteit binnenshuis nog steeds voldoende is. Als de CO₂-concentratie in de afgezogen lucht te hoog wordt, is extra ventilatie nodig. Deze sensor functioneert het beste als hij in een recht gedeelte van het luchtkanaal wordt geïnstalleerd. Vermijd installatie in zones met turbulente luchtstromen in de buurt van filters, ventilatoren, koelspiralen, enz. Plaats de sensor correct ten opzichte van de luchtstroomrichting. Raadpleeg de montage-instructies voor meer gedetailleerde informatie.

Hoe kan ik de gemeten waarde van deze CO₂-sensor aflezen?

NDIR of non-dispersive infrared-technologie wordt gebruikt om het CO₂-niveau te meten. Deze technologie heeft lage levenscycluskosten en biedt precisie en stabiliteit op lange termijn. Deze sensor heeft drie analoge uitgangen. Elk daarvan verzendt een van de gemeten waarden. Het standaard uitgangstype is 0–10 VDC. Standaard verzendt uitgang 1 bijvoorbeeld 0 V bij 0 °C en 10 V bij 50 °C. Wanneer de temperatuur stijgt tot 25 °C, zal de analoge uitgang in dezelfde verhouding toenemen tot 5 volt. Elke uitgangswaarde varieert evenredig met de gemeten temperatuur, vochtigheid of CO₂-concentratie. De gemeten temperatuur is beschikbaar via uitgang 1, de relatieve vochtigheid via uitgang 2 en de CO₂-concentratie via uitgang 3. Het uitgangstype en de minimum- en maximumwaarden van het bereik kunnen worden aangepast door de Modbus RTU-holdingregisters te wijzigen.

Hoe configureer je deze CO₂-sensor?

Deze sensor vereist zeer weinig configuratie en is vrijwel direct na installatie klaar voor gebruik. Indien gewenst kunnen de standaardinstellingen (bijv. temperatuurbereik, alarmniveaus, enz.) echter worden gewijzigd via het overeenkomstige Modbus-holdingregister. Raadpleeg de Modbus-registerkaart voor een volledig overzicht van alle mogelijke instellingen. Om de Modbus-holdingregisters te wijzigen, raden we aan SenteraWeb (in combinatie met een Sentera-internetgateway) of de 3SModbus-software (in combinatie met de Modbus-naar-USB-converter) te gebruiken.

Welke voedingsspanning moet ik gebruiken voor deze CO₂-sensor?

Deze sensor kan worden gevoed met 24 VDC of met 24 VAC. Het gebruik van een voedingsspanning van 24 VDC verhoogt de veiligheid van de elektrische installatie, omdat deze meestal beveiligd is tegen kortsluiting en overspanning. Deze sensor is bedoeld voor een 3-draadsaansluiting. Dit betekent dat een kabel met 3 draden kan worden gebruikt om deze sensor aan te sluiten. De gemeenschappelijke massa van de uitgang (GND) is intern verbonden met de gemeenschappelijke massa van de voedingsspanning (V-). Zorg ervoor dat deze gemeenschappelijke massa niet wordt verbonden met andere apparaten die worden gevoed door een wisselspanning.

Moet ik deze CO₂-sensor opnieuw kalibreren?

Deze sensor hoeft niet opnieuw te worden gekalibreerd dankzij het zelfkalibrerende ABC-algoritme dat standaard ingeschakeld is. Dit algoritme is ontworpen voor gebruik in toepassingen waarbij de CO₂-concentraties minstens één keer (gedurende 15 minuten) in een periode van 7 dagen dalen tot het niveau van de buitenlucht (400 ppm), wat doorgaans het geval is tijdens onbezette periodes. In een schoolgebouw dat 's nachts niet wordt gebruikt, zal de CO₂-concentratie bijvoorbeeld dalen tot het niveau van de buitenlucht. De sensor bereikt zijn operationele nauwkeurigheid na 25 uur continu gebruik in een omgeving met een referentieniveau van 400 ppm ± 10 ppm CO₂.

Wat is de waterbestendigheid van de sensor?

De behuizing is geoptimaliseerd voor CO₂-metingen in luchtkanalen van ventilatiesystemen. Deze biedt een IP54-bescherming tegen het binnendringen van stof en vocht. Het sensorelement is geïntegreerd in de sonde van de kanaalsensor. Deze sonde heeft een opening voor direct contact tussen de luchtstroom en het sensorelement. De sensorsonde zelf heeft een IP20-beschermingsgraad.
