Sensor de CO2 para conductos | 24 VAC - VDC
Descripción de producto
Sensor de CO2 (dióxido de carbono) que también mide temperatura y humedad relativa en conductos de aire. Todos los valores medidos se transmiten a través de tres salidas analógicas y mediante la comunicación Modbus RTU.
El dispositivo funciona con 24 VAC o 24 VDC. El tipo de salida analógica estándar es 0-10 V. Se pueden seleccionar diferentes tipos de salida. El tipo de salida analógicay el resto de los parámetros son configurables a través de la comunicación Modbus RTU.
Este sensor dispone de calibración automática, es decir es autocalibrable.
Especificaciones y descripción adicionales
¿Dónde instalar un sensor de CO2 para conducto?

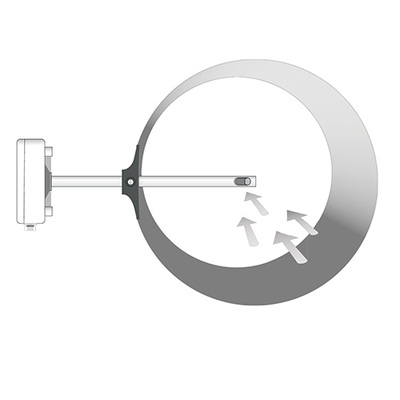

Las personas producen CO2 o dióxido de carbono durante la respiración. Esto convierte la concentración de CO2 en un buen indicador de la ocupación y el nivel de actividad en un espacio. En muchas aplicaciones, los sensores de CO2 se utilizan como indicador de los requisitos de ventilación. Cuando se instala en el conducto de extracción del sistema de ventilación, este sensor puede detectar si la calidad del aire interior sigue siendo óptima. Si la concentración de CO2 en el aire extraído es demasiado alta, se requiere ventilación adicional. Este sensor funcionará mejor si se instala en una sección recta del conducto de aire. Por cierto, hay que evitar la instalación en zonas de aire turbulento cerca de filtros, ventiladores, baterías de refrigeración, etc. El sensor debe colocarse correctamente según la dirección del flujo de aire. Para información más detallada, hay que consultar las instrucciones de montaje.
¿Cómo leer el valor medido de este sensor de CO2?
Se utiliza la tecnología NDIR o infrarrojo no dispersivo para medir el nivel de CO2. Esta tecnología tiene un bajo coste de ciclo de vida y precisión y estabilidad a largo plazo. Este sensor tiene tres salidas analógicas. Cada una de ellas transmite uno de los valores medidos. El tipo de salida por defecto es 0-10 VDC. Por ejemplo, por defecto, la salida 1 transmitirá 0 V a 0 °C y 10 V a 50 °C. Cuando la temperatura alcanza 25 °C, la salida analógica aumenta proporcionalmente hasta 5 V. Cada valor de salida varía proporcionalmente en función de la temperatura, la humedad o la concentración de CO2 medidas. La temperatura medida está disponible a través de la salida 1, la humedad relativa a través de la salida 2 y la concentración de CO2 a través de la salida 3. El tipo de salida, los valores mínimos y máximos del rango se pueden ajustar cambiando los registros de mantenimiento Modbus RTU.
¿Cómo configurar este sensor de CO2?
Este sensor requiere una configuración mínima. Es prácticamente utilizable inmediatamente después de su instalación. No obstante, si se desea, los parámetros por defecto (por ejemplo, el rango de temperatura, los niveles de alerta, etc.) pueden modificarse a través del registro de mantenimiento Modbus correspondiente. Consulte el mapa de registros Modbus para obtener una visión completa de todos los ajustes posibles. Para modificar los registros de mantenimiento Modbus, recomendamos utilizar SenteraWeb (en combinación con una pasarela de internet de Sentera) o el software 3SModbus (en combinación con el convertidor de Modbus a USB).
¿Qué tensión de alimentación aplicar a este sensor de CO2?
Este sensor puede alimentarse con 24 VDC o con 24 VAC. El uso de una tensión de alimentación de 24 VDC aumenta la seguridad de la instalación eléctrica, ya que normalmente está protegida contra cortocircuitos y sobretensiones. Este sensor está diseñado para una conexión a 3 hilos. Esto significa que se puede utilizar un cable de 3 hilos para conectar este sensor. La tierra común de la salida (GND) está conectada internamente a la tierra común de la tensión de alimentación (V-). Asegúrese de no conectar esta tierra común a otros dispositivos que estén alimentados con tensión alterna - AC.
¿Es necesario recalibrar este sensor de CO2?
Este sensor no debe recalibrarse gracias a su algoritmo de autocalibración. El algoritmo de autocalibración de lógica ABC está activado por defecto. Este algoritmo está diseñado para ser utilizado en aplicaciones donde las concentraciones de CO2 caigan a niveles de aire ambiente exterior (400 ppm) al menos una vez (durante 15 minutos) en un periodo de 7 días, condición que normalmente se observa durante los periodos sin ocupación. Por ejemplo, en el edificio de una escuela que no se utiliza durante la noche, la concentración de CO2 desciende hasta niveles equivalentes al aire exterior. El sensor alcanza su precisión operativa nominal tras 25 horas de funcionamiento continuo en una condición en la que haya estado expuesto a niveles de aire de referencia ambiente de 400 ppm ± 10 ppm de CO2.
¿Cuál es el grado de protección IP del sensor?
La carcasa está optimizada para la medición de CO2 en conductos de sistemas de ventilación. Ofrece un índice de protección IP54 contra la entrada de polvo y humedad. El elemento sensor está integrado en la sonda del sensor de conducto. Esta sonda dispone de una apertura para permitir el contacto directo entre el flujo de aire y el elemento sensor. La sonda del sensor en sí misma cuenta con un índice de protección IP20.
