Канальный датчик СО2 | 24 VAC - VDC | Modbus RTU | 3 выхода
Описание продукта

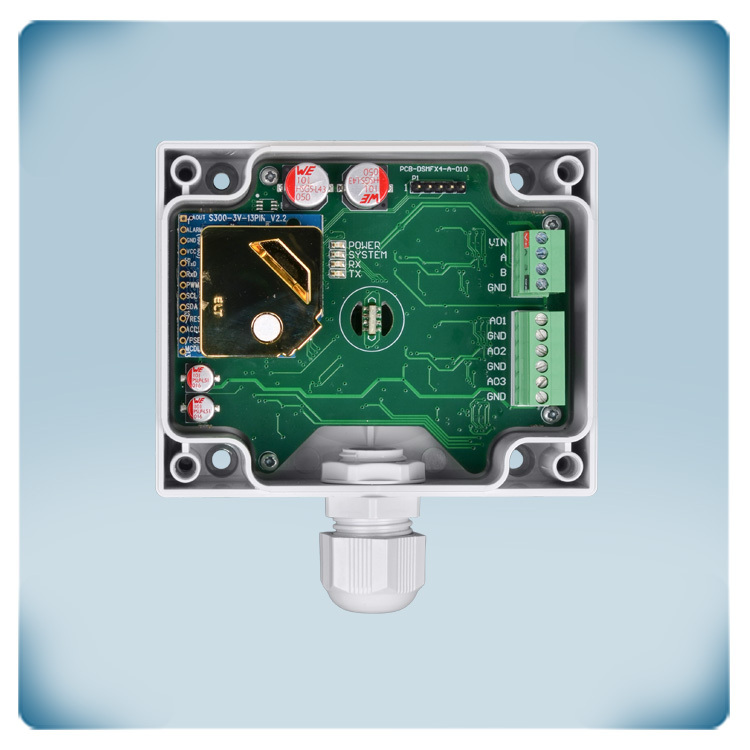

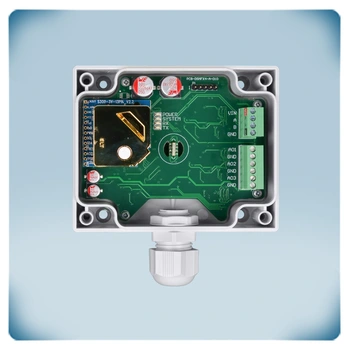

Датчик CO2, который также измеряет температуру и относительную влажность в воздуховодах. Все измеренные значения передаются через три аналоговых выхода и через Modbus RTU.
Устройство работает от 24 В переменного тока или 24 В постоянного тока. Стандартный тип аналогового выхода — 0–10 В. Можно выбрать различные типы выхода. Тип аналогового выхода и все другие настройки можно регулировать через Modbus RTU.
Этот датчик самокалибруется.
Дополнительные спецификации и описание
Где установить датчик CO2 в воздуховоде?
Концентрация CO2 — хороший индикатор для определения занятости и уровня активности в помещении. Во многих случаях датчики CO2 используются как индикатор потребности дополнительной подачи свежего воздуха. При установке в вытяжной воздуховод вентиляционной системы датчик СО2 может определить, соответствует ли качество воздуха в помещении необходимым требованиям. Если концентрация CO2 в вытяжном воздухе становится достаточно высокой, сигнал подается на контроллер и запускается дополнительная вентиляция помещения. Этот датчик будет работать лучше всего, если его установить на прямом участке воздуховода. Избегайте установки в зонах с турбулентным воздухом рядом с фильтрами, вентиляторами, охладительными катушками и т. д. Правильно размещайте датчик относительно направления потока воздуха. Для получения более подробной информации ознакомьтесь с инструкцией по монтажу.
Как считывать измеренное значение этого датчика CO2?
Для измерения уровня CO2 используется технология NDIR (не дисперсионная инфракрасная технология). Эта технология имеет низкие эксплуатационные расходы и долгосрочную точность и стабильность. Датчик имеет три аналоговых выхода. Каждый из них передает одно из измеренных значений. Тип выхода по умолчанию — 0-10 VDC. Например, по умолчанию выход 1 будет передавать 0 В при 0°C и 10 В при 50°C. Когда температура повышается до 25°C, аналоговый выход увеличивается пропорционально до 5 В. Каждое значение выхода изменяется пропорционально в зависимости от измеренной температуры, влажности или концентрации CO2. Измеренная температура доступна через выход 1, относительная влажность — через выход 2, а концентрация CO2 — через выход 3. Тип выхода, минимальные и максимальные значения диапазона можно настроить, изменив регистры Modbus RTU.
Для измерения уровня CO2 используется технология NDIR (не дисперсионная инфракрасная технология). Эта технология имеет низкие эксплуатационные расходы и долгосрочную точность и стабильность. Датчик имеет три аналоговых выхода. Каждый из них передает одно из измеренных значений. Тип выхода по умолчанию — 0-10 VDC. Например, по умолчанию выход 1 будет передавать 0 В при 0°C и 10 В при 50°C. Когда температура повышается до 25°C, аналоговый выход увеличивается пропорционально до 5 В. Каждое значение выхода изменяется пропорционально в зависимости от измеренной температуры, влажности или концентрации CO2. Измеренная температура доступна через выход 1, относительная влажность — через выход 2, а концентрация CO2 — через выход 3. Тип выхода, минимальные и максимальные значения диапазона можно настроить, изменив регистры Modbus RTU.
Как настроить этот датчик CO2?
Этот датчик требует минимальных настроек. Его можно использовать почти сразу после установки. Однако при необходимости можно изменить настройки по умолчанию (например, диапазон температуры, уровни оповещений и т. д.) через соответствующий регистр Modbus. Для получения полного обзора всех возможных настроек обратитесь к карте регистров Modbus. Для изменения регистров Modbus рекомендуется использовать SenteraWeb (в комбинации с интернет-шлюзом Sentera) или программное обеспечение 3SModbus (в комбинации с преобразователем Modbus-USB).
Этот датчик требует минимальных настроек. Его можно использовать почти сразу после установки. Однако при необходимости можно изменить настройки по умолчанию (например, диапазон температуры, уровни оповещений и т. д.) через соответствующий регистр Modbus. Для получения полного обзора всех возможных настроек обратитесь к карте регистров Modbus. Для изменения регистров Modbus рекомендуется использовать SenteraWeb (в комбинации с интернет-шлюзом Sentera) или программное обеспечение 3SModbus (в комбинации с преобразователем Modbus-USB).
Какое напряжение необходимо для датчика CO2?
Этот датчик может использовать питание 24 VDC или 24 VAC. Использование напряжения 24 VDC повышает безопасность электрической установки, поскольку оно обычно защищено от коротких замыканий и перенапряжений. Датчик предназначен для подключения с использованием 3-проводного соединения. Это означает, что для подключения датчика можно использовать кабель с тремя проводами. Общий заземленный провод выхода (GND) внутренне соединен с общим заземлением источника питания (V-). Убедитесь, что это общее заземление не подключено к другим устройствам, питающимся от переменного тока.
Этот датчик может использовать питание 24 VDC или 24 VAC. Использование напряжения 24 VDC повышает безопасность электрической установки, поскольку оно обычно защищено от коротких замыканий и перенапряжений. Датчик предназначен для подключения с использованием 3-проводного соединения. Это означает, что для подключения датчика можно использовать кабель с тремя проводами. Общий заземленный провод выхода (GND) внутренне соединен с общим заземлением источника питания (V-). Убедитесь, что это общее заземление не подключено к другим устройствам, питающимся от переменного тока.
Нужно ли перекалибровать этот датчик CO2?
Этот датчик не требует ручной перекалибровки благодаря алгоритму автоматической калибровки. Алгоритм самокалибровки ABC по умолчанию включен. Этот алгоритм предназначен для использования в условиях, где концентрация CO2 будет опускаться до уровня окружающей среды (400 ppm) хотя бы один раз (в течение 15 минут) в течение 7 дней, что обычно происходит в периоды отсутствия людей. Например, в школьном здании, которое не используется ночью, концентрация CO2 вернется к уровню наружного воздуха. Датчик достигнет своей операционной точности после 25 часов непрерывной работы при условии, что он был подвергнут внешним уровням воздуха с концентрацией CO2 400 ppm ± 10 ppm.
Этот датчик не требует ручной перекалибровки благодаря алгоритму автоматической калибровки. Алгоритм самокалибровки ABC по умолчанию включен. Этот алгоритм предназначен для использования в условиях, где концентрация CO2 будет опускаться до уровня окружающей среды (400 ppm) хотя бы один раз (в течение 15 минут) в течение 7 дней, что обычно происходит в периоды отсутствия людей. Например, в школьном здании, которое не используется ночью, концентрация CO2 вернется к уровню наружного воздуха. Датчик достигнет своей операционной точности после 25 часов непрерывной работы при условии, что он был подвергнут внешним уровням воздуха с концентрацией CO2 400 ppm ± 10 ppm.
Какая степень защиты от воды у датчика?
Корпус оптимизирован для измерений CO2 в воздуховодах вентиляционных систем. Он имеет степень защиты IP54 от проникновения пыли и влаги. Элемент датчика интегрирован в зонд датчика воздуховода. Этот зонд имеет отверстие, чтобы обеспечить прямой контакт между потоком воздуха и элементом датчика. Сам зонд датчика имеет защиту IP20.
Корпус оптимизирован для измерений CO2 в воздуховодах вентиляционных систем. Он имеет степень защиты IP54 от проникновения пыли и влаги. Элемент датчика интегрирован в зонд датчика воздуховода. Этот зонд имеет отверстие, чтобы обеспечить прямой контакт между потоком воздуха и элементом датчика. Сам зонд датчика имеет защиту IP20.
