Många motorer idag är konstruerade för att vara så flexibla som möjligt när det gäller hastighet. En motor med tre hastigheter har tre fältlindningar och en rotor, allt i ett och samma hölje. Varje fältlindning är utformad för att snurra rotorn med olika hastighet. Detta gör det möjligt att använda en motor för ett antal olika tillämpningar. En trehastighetsmotor har vanligtvis fyra ledningar, de tre hastighetsledningarna och den gemensamma ledningen. Strömförsörjning sker till den gemensamma ledningen och till någon av hastighetsledningarna för ett visst varvtal.
3-stegs omkopplare för växelströmsmotorer med 3 hastigheter
Med vår SMT-1-30-serie kan du manuellt styra fläktar med treväxlade motorer i 3 steg. De finns tillgängliga med eller utan avstängt läge. De tre lägena ger 230 VAC till var och en av de tre utgångarna. Detta gör att du kan justera fläkthastigheten från låg till hög hastighet i 3 steg. Med versionen utan avstängt läge kommer din fläkt alltid att köras med ett förutbestämt lågt varvtal. Den kommer aldrig att vara avstängd helt och hållet.
Kontaktvärdena är 10 A för resistiva belastningar och 3 A för induktiva belastningar. Flera belastningar kan anslutas så länge den angivna maximala strömmen inte överskrids. Kapslingen, som är tillverkad av högkvalitativ ASA-plast tillåter infälld montering (IP44) eller utanpåliggande montering (IP54). Materialet är UV-beständigt, det skyddar elektroniken mot inträngning av damm, smuts och vatten.
Kondensatorregulatorn ECA-1-10-AC styr 3-stegs takfläktar med en maximal ström på 1 A eller en maximal effekt på 150 W. Genom att ändra vredets läge ändras den interna kapacitansen. När den ökar minskar spänningen över kondensatorn medan spänningen över fläktmotorn ökar. Följaktligen ökar fläktens hastighet.
3-stegs omkopplare för EC-motorer eller spjällmotorer
Förutom EC-motorer eller spjällställdon kan SMT-D-serien även fjärrstyra frekvensomriktare (FI-E-serien) och AC-fläkthastighetsregulatorer (EVS- eller MVS-serien). Kontrollbrytaren kan placeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett tekniskt rum eller ett elskåp. De finns med eller utan avstängt läge och möjliggör infälld montering (IP44) eller utanpåliggande montering (IP54). Också här skyddar kapslingen, som är tillverkad av högkvalitativ ASA-plast, elektroniken mot inträngning av damm, smuts och vatten. Matningsspänningen är 10 VDC, och beroende på version är utgångssignalen uppdelad i 3 eller 4 (inklusive Off-läget) steg. För vissa tillämpningar är det önskvärt att justera styrsignalen för att få optimal fläkthastighet.

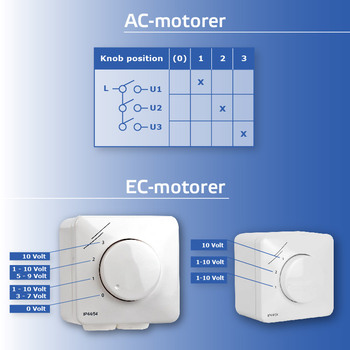

Klassificering av SMT-D, med eller utan fasta spänningssteg:
SMT-D-3P-AL
- Utgångssignalen för positionerna 1 och 2 kan justeras i intervallet 1 - 10 VDC med hjälp av interna trimmers.
- Utgångssignalen i läge 3 är alltid lika med den tillförda spänningen = 10 VDC.
SMT-D-4P-AL
- Avstängt läge = 0 = 0 = 0 VDC-utgång.
- Utgångssignalen för positionerna 1 och 2 kan justeras i intervallet 1 - 10 VDC med hjälp av interna trimmers.
- Utgångssignalen i läge 3 är alltid lika med den tillförda spänningen = 10 VDC.
SMT-D-4P-EM
- Avstängt läge = 0 = 0 = 0 VDC-utgång.- Utgångssignalen för läge 1 kan justeras i intervallet 3 - 7 VDC via en intern trimmer.
- Utgångssignalen i läge 2 kan justeras inom intervallet 5 - 9 VDC via en intern trimmer.
- Utgångssignalen i läge 3 är alltid lika med den tillförda spänningen = 10 VDC.
- Utgångssignalen för positionerna 1 och 2 kan justeras i intervallet 1 - 10 VDC med hjälp av interna trimmers.
- Utgångssignalen i läge 3 är alltid lika med den tillförda spänningen = 10 VDC.
SMT-D-4P-EM
- Avstängt läge = 0 = 0 = 0 VDC-utgång.- Utgångssignalen för läge 1 kan justeras i intervallet 3 - 7 VDC via en intern trimmer.
- Utgångssignalen i läge 2 kan justeras inom intervallet 5 - 9 VDC via en intern trimmer.
- Utgångssignalen i läge 3 är alltid lika med den tillförda spänningen = 10 VDC.
