Плата потенциометра с триммером 10 кОм, шаг 5 мм
Описание продукта
Плата потенциометра для управления ЕС вентилятором, регуляторами скорости вращения АС вентиляторов или преобразователями частоты. Этот потенциометр имеет сопротивление от 0 до 10 кОм. Питание от 0 до 30 VDC.
Плавный выходной сигнал может быть установлен с помощью триммера. Диапазон выходного сигнала от 0 VDC до подаваемого напряжения. Существует две версии продукта: PTV-X05.5 для монтажа в клеммные колодки с шагом 5 мм и PTV-X10.0 для монтажа в клеммные колодки с шагом 10 мм.
Дополнительные спецификации и описание
Как это работает?
Популярный и очень бюджетный потенциометр предназначен для применения внутри помещений, используется для ручного управления скоростью двигателя вентилятора в системах ОВиК.
Выходное значение триммера можно установить в диапазоне 0 - 10 KΩ.

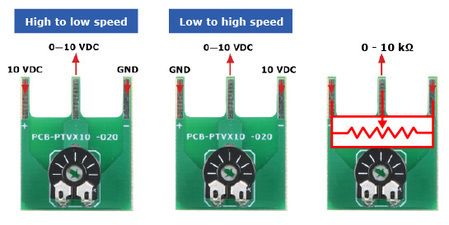

Если к обоим внешним выводам подключить напряжение 10 VDC, средний вывод будет возвращать сигнал 0-10 В. Вращая триммер с помощью отвертки, сигнал можно установить в диапазоне 0-10 В (или 0-100 % от напряжения питания).
Популярный и очень бюджетный потенциометр предназначен для применения внутри помещений, используется для ручного управления скоростью двигателя вентилятора в системах ОВиК.
Выходное значение триммера можно установить в диапазоне 0 - 10 KΩ.
Если к обоим внешним выводам подключить напряжение 10 VDC, средний вывод будет возвращать сигнал 0-10 В. Вращая триммер с помощью отвертки, сигнал можно установить в диапазоне 0-10 В (или 0-100 % от напряжения питания).
Какое напряжение питания необходимо?
Триммер имеет значение сопротивления 0 - 10 кОм. Он может работать с входным напряжением в диапазоне от 0 до 30 VDC.
Триммер имеет значение сопротивления 0 - 10 кОм. Он может работать с входным напряжением в диапазоне от 0 до 30 VDC.
Напряжение выше 30 VDC генерирует слишком высокий электрический ток, что может привести к повреждению потенциометра.
Типичное применение - вставить потенциометр PTV в клеммную колодку контроллера скорости вентилятора. Как только выходной сигнал увеличивает напряжение, двигатель ускоряется до заданной скорости. Пример правильно установленного потенциометра показан на рисунке слева.
Какой клеммный блок применяется?
Этот триммер можно установить в клеммную колодку с шагом 5 мм. Шаг контактов этой печатной платы составляет 5 мм. Печатная плата подходит к клеммной колодке контроллеров скорости вращения вентиляторов и преобразователей частоты Sentera с шагом 5 мм.Типичное применение - вставить потенциометр PTV в клеммную колодку контроллера скорости вентилятора. Как только выходной сигнал увеличивает напряжение, двигатель ускоряется до заданной скорости. Пример правильно установленного потенциометра показан на рисунке слева.
