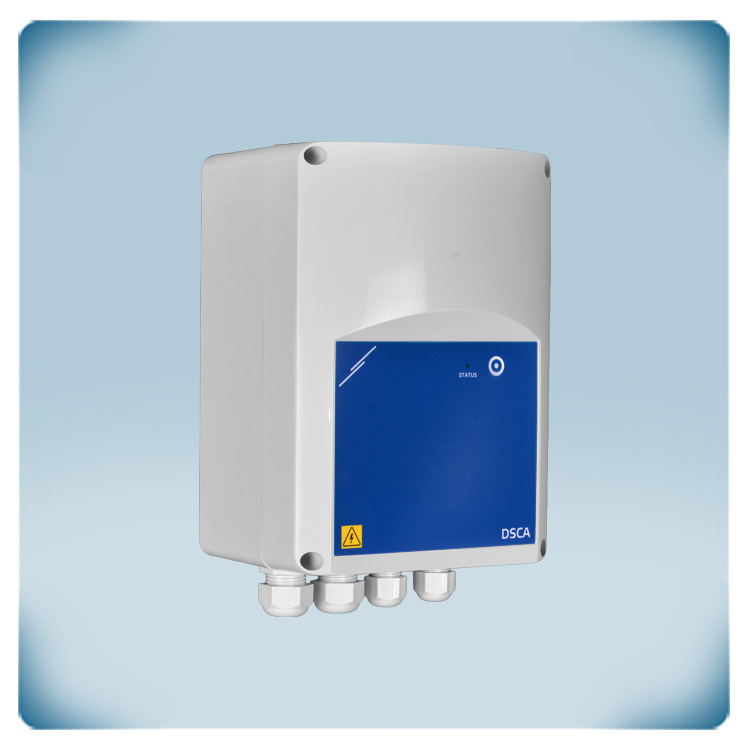

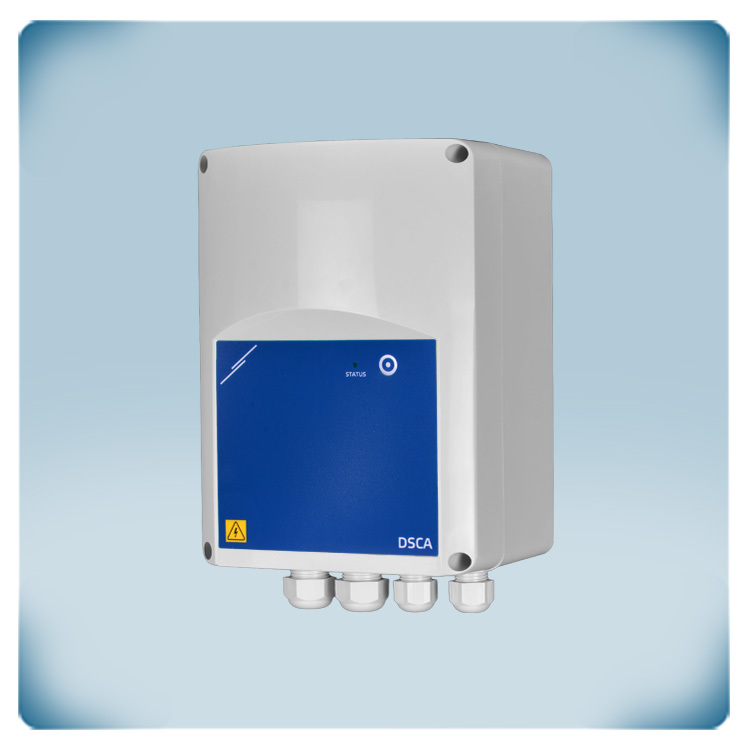

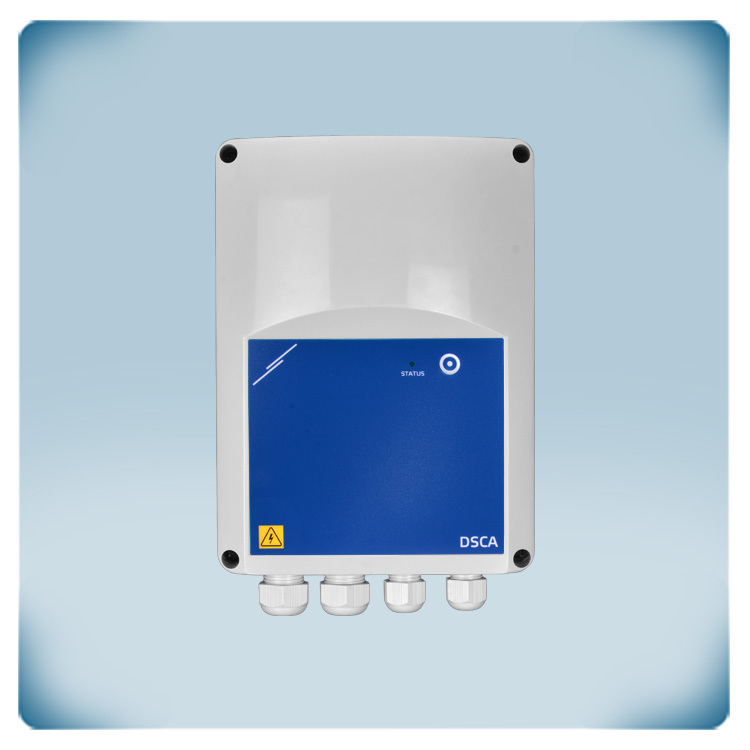

Destratificatieregelaar
Productbeschrijving
Destratificatieregelaar voor het aansturen van plafondventilatoren die de warme lucht – die zich onder het plafond ophoopt – opnieuw naar het vloerniveau brengen. Destratificatie zorgt voor aanzienlijke energiebesparingen in koudere klimaten doordat warmteverliezen via het plafond worden verminderd. Tijdens warme zomerdagen kunnen de plafondventilatoren bovendien voor een aangename verkoelende luchtstroom zorgen.
Het temperatuurverschil tussen plafond en vloer wordt gemeten met optionele PT500-temperatuursensoren. Naarmate het temperatuurverschil groter wordt, verhoogt de regelaar automatisch de ventilatorsnelheid.
De analoge uitgang kan verschillende types EC-motoren en AC-ventilatorregelaars met een analoge ingang aansturen.
Aanvullende specificaties en beschrijvingen
Wat is destratificatie?
Destratificatie is het proces waarbij de lucht in een gebouw gemengd wordt om temperatuurverschillen tussen vloer en plafond weg te werken. Het doel is om een gelijkmatige temperatuurverdeling over de volledige hoogte van de ruimte te creëren. Omdat warme lucht lichter is dan koude lucht, ontstaat er van nature uit temperatuurstratificatie. Warme lucht stijgt op en verzamelt zich onder het plafond, terwijl koudere lucht naar de vloer zakt. In gebouwen met hoge plafonds kan dit leiden tot grote temperatuurverschillen, wat resulteert in energieverlies en een verminderd comfortniveau. De opgehoopte warmte gaat immers gedeeltelijk verloren via het dak, waardoor extra energie nodig is om de temperatuur op vloerniveau aangenaam te houden. Door de luchtlagen te mengen, vermindert destratificatie deze warmteverliezen aanzienlijk. Tegelijkertijd zorgt de gelijkmatige temperatuurverdeling voor een beter comfort voor de gebruikers van het gebouw.
Hoe werkt destratificatie?
Het mengen van de luchtlagen gebeurt met behulp van plafondventilatoren. Deze zijn verkrijgbaar met zowel EC- als AC-motoren. Deze regelaar kan EC-motoren rechtstreeks aansturen via een analoog uitgangssignaal. Standaard is de analoge uitgang ingesteld op 0–10 V. Een ander type uitgangssignaal kan worden geselecteerd via Modbus-holdingregister 11. Plafondventilatoren met een AC-motor kunnen eveneens worden aangestuurd door de DSCA8-DM te combineren met een ventilatorsnelheidsregelaar die beschikt over een analoge ingang.
Binnen het Sentera-productgamma zijn hiervoor de volgende oplossingen beschikbaar:
- Frequentieregelaars
- Elektronische ventilatorsnelheidsregelaars
- Transformatorventilatorsnelheidsregelaars
Deze ventilatorsnelheidsregelaars werken op basis van verschillende technologieën. De voor- en nadelen van elke technologie worden uitgebreid toegelicht in dit artikel.
Hoe worden de plafondventilatoren aangestuurd?
Deze regelaar beschikt over drie bedrijfsmodi: delta-regeling, zomerregeling en override-regeling.
- Delta-regeling is de standaard bedrijfsmodus. In deze modus wordt de ventilatorsnelheid geregeld op basis van het temperatuurverschil tussen het plafond en de vloer. Door de warme lucht te mengen, stijgt de temperatuur op vloerniveau en worden warmteverliezen via het dak beperkt. Wanneer destratificatie alleen onvoldoende is om de gewenste vloertemperatuur te bereiken, kan via de thermostaatfunctie (relaisuitgang) bijkomende verwarming worden ingeschakeld.
- Zomerregeling laat de ventilator op een vaste snelheid draaien (HR 81) wanneer de vloertemperatuur hoger is dan de ingestelde waarde (HR 82). Tijdens warme zomerdagen kan deze modus gebruikt worden om een aangename verkoelende luchtstroom te creëren. De zomerregeling kan ook handmatig worden geactiveerd via de drukknop op het frontpaneel.
- Override-regeling kan worden geactiveerd via Modbus RTU-communicatie (HR 15). In deze modus worden de plafondventilatoren continu aangestuurd op een vaste snelheid (HR 14), ongeacht de automatische regelwerking.
Hoe wordt de temperatuur gemeten?
Deze regelaar meet zowel de temperatuur ter hoogte van de vloer als de temperatuur nabij het plafond om de plafondventilatoren aan te sturen en het destratificatieproces optimaal te regelen. Hiervoor zijn twee (optionele) PT500-temperatuursensoren vereist. PT500-sensoren zijn zeer betrouwbaar en eenvoudig aan te sluiten via twee draden, waarbij de polariteit geen rol speelt.
PT500-sensoren zijn verkrijgbaar in verschillende uitvoeringen:
Een PT500-sensor is een temperatuursensor die de temperatuur meet op basis van veranderingen in de elektrische weerstand van een platina-element. De benaming "PT500" verwijst naar de eigenschappen van de sensor: "PT" staat voor platina en "500" betekent dat de sensor bij 0°C een weerstand heeft van exact 500 Ω. Een PT500-sensor zet een temperatuurmeting om in een weerstandswaarde. Platina heeft een positieve temperatuurcoëfficiënt, wat betekent dat de elektrische weerstand stijgt naarmate de temperatuur toeneemt. Bij het verlengen van de bekabeling kan een kleine afwijking in de gemeten weerstand ontstaan. Daarom wordt aanbevolen om de kabellengte zo kort mogelijk te houden en het aantal connectoren tot een minimum te beperken. Om storingen en onnauwkeurige temperatuurmetingen te voorkomen, is het bovendien raadzaam om de bekabeling van de temperatuursensoren in aparte kabelgoten of leidingen te voorzien.
