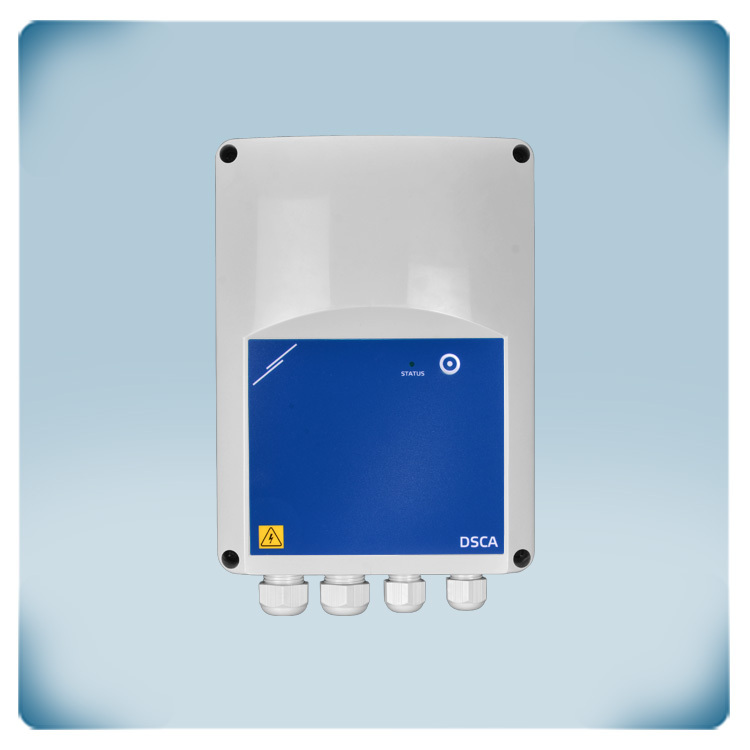

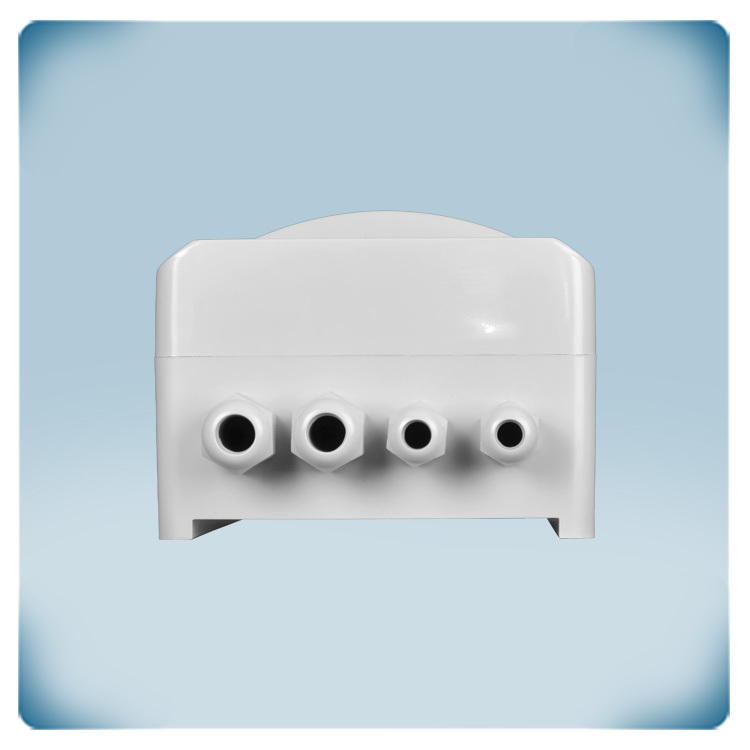

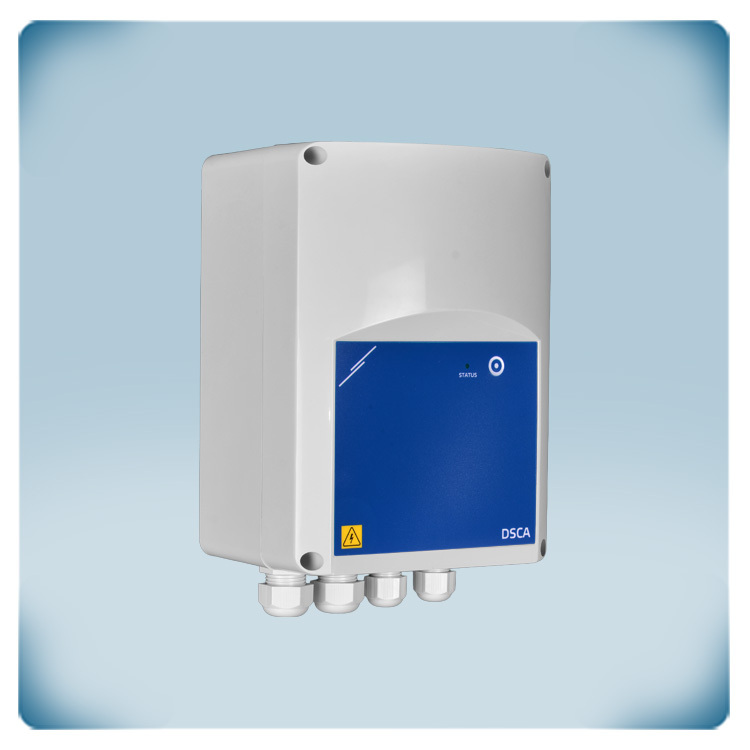

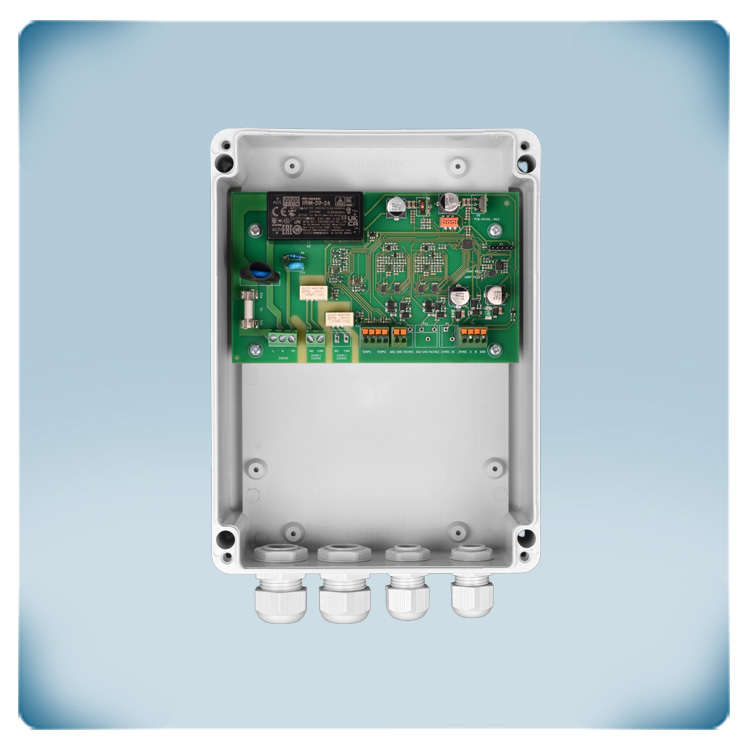

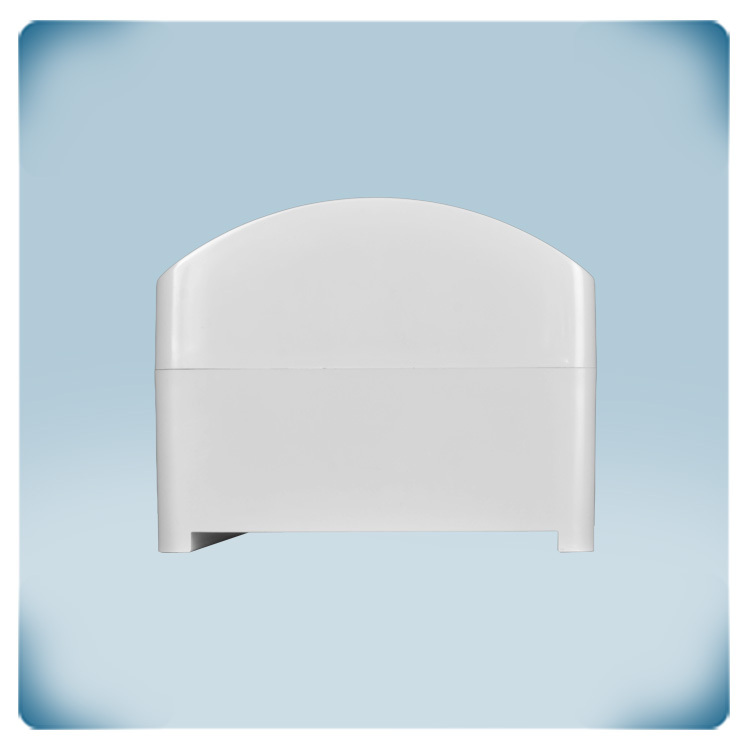

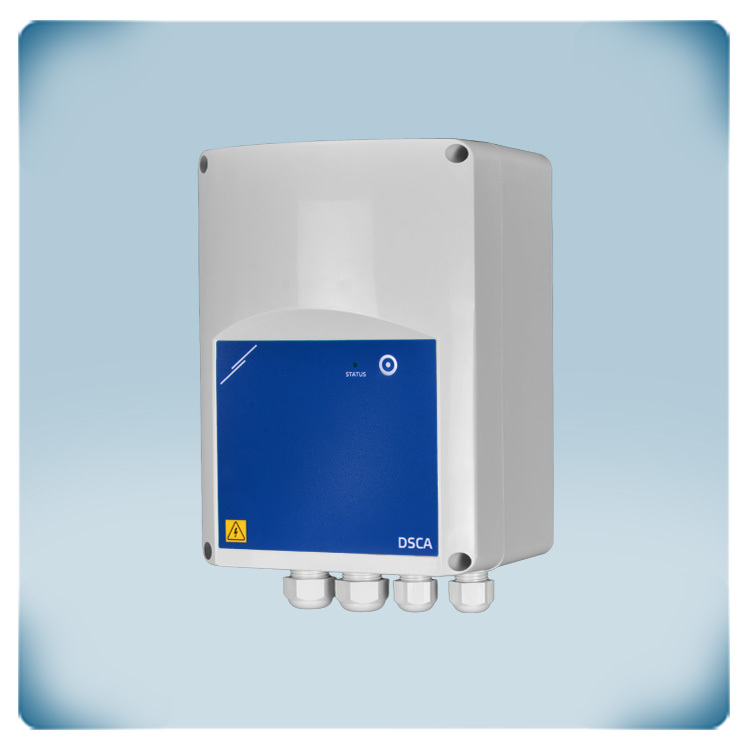

Destratifikasyon kontrolörü
Ürün açıklaması
Destratifikasyon kontrolörü, tavana yakın bölgede biriken sıcak havayı tavan fanları aracılığıyla zemin seviyesine yönlendirerek ortamda homojen bir sıcaklık dağılımı ve etkin hava sirkülasyonu sağlar. Bu sayede, özellikle soğuk iklimlerde tavan üzerinden oluşan ısı kayıpları azaltılarak önemli ölçüde enerji tasarrufu elde edilir. Sıcak yaz günlerinde ise tavan fanları düşük hızda çalıştırılarak ortamda serinletici bir hava akışı oluşturulabilir.
Tavan ve zemin sıcaklıkları arasındaki fark, opsiyonel PT500 sensörleri ile ölçülür. Bu iki sıcaklık arasındaki fark arttıkça fan hızı da buna bağlı olarak artırılır.
Analog çıkış, analog girişe sahip çeşitli EC motorlarını ve AC fan hız kontrol cihazlarını kontrol etmek için kullanılır.
Ek özellikler ve açıklama
Destratifikasyon Nedir?
Destratifikasyon, bina içerisindeki havanın karıştırılmasıyla sıcaklık tabakalaşmasını ortadan kaldıran ve zeminden tavana kadar dengeli bir sıcaklık oluşturan bir hava sirkülasyonu yöntemidir. Doğal koşullarda sıcak hava, soğuk havaya göre daha düşük yoğunluğa sahip olduğu için yükselirken soğuk hava zeminde kalır. Özellikle yüksek tavanlı binalarda bu durum, tavan ile zemin arasında önemli sıcaklık farklarının oluşmasına neden olur. Ortaya çıkan bu sıcaklık farkı enerji kayıplarını artırırken iç ortam konforunu da olumsuz etkiler. Tavanda biriken sıcak hava çatı üzerinden kaybedildiğinden, zemin seviyesinde istenen sıcaklığı koruyabilmek için daha fazla enerji harcanması gerekir. Destratifikasyon, tavanda biriken sıcak havayı yeniden kullanım alanına yönlendirerek bu enerji kayıplarını azaltır. Böylece daha dengeli bir sıcaklık dağılımı sağlanır ve iç ortam konforu artırılır.
Destratifikasyon Nasıl Çalışır?
Hava katmanları, tavan vantilatörleri kullanılarak karıştırılır. Sistemde EC veya AC motorlu tavan vantilatörleri kullanılabilir. Kontrol cihazı, EC motorlu tavan vantilatörlerini analog çıkış sinyali üzerinden doğrudan kontrol eder. Varsayılan analog çıkış tipi 0–10 V'dur. Farklı analog çıkış tipleri Modbus Holding Register 11 (HR11) üzerinden seçilebilir. AC motorlu tavan vantilatörleri ise DSCA8-DM'nin, analog girişe sahip bir fan hız kontrol cihazı ile birlikte kullanılmasıyla kontrol edilebilir. Sentera ürün yelpazesinde aşağıdaki fan hız kontrol çözümleri sunulmaktadır:
Bu hız kontrol cihazları farklı kontrol teknolojileriyle çalışır. Her bir teknolojinin avantajları ve dezavantajları ilgili makalede ayrıntılı olarak açıklanmaktadır.
Tavan Vantilatörleri Nasıl Kontrol Edilir?
Bu kontrol cihazı üç farklı kontrol moduna sahiptir: Delta kontrolü, Yaz modu ve Geçersiz kılma modu.
- Delta kontrolü, cihazın varsayılan çalışma modudur. Bu modda fan hızı, tavan ve zemin sıcaklıkları arasındaki sıcaklık farkına göre ayarlanır. Sıcak hava karıştırılarak zemin seviyesindeki sıcaklığın yükselmesi sağlanır ve çatı üzerinden oluşan ısı kayıpları azaltılır. Destratifikasyon işlemi tek başına istenen zemin sıcaklığına ulaşmak için yeterli olmadığında, termostat fonksiyonu aracılığıyla yardımcı ısıtma sistemi devreye alınabilir.
- Yaz modunda, zemin sıcaklığı ayarlanan sıcaklık değerinin (HR82) üzerine çıktığında fan, sabit bir hızda (HR81) çalışır. Bu mod, sıcak yaz günlerinde serinletici bir hava akışı sağlamak amacıyla kullanılabilir. Ayrıca ön panel üzerindeki düğmeye basılarak da etkinleştirilebilir.
- Geçersiz kılma modu, Modbus RTU haberleşmesi üzerinden (HR15) etkinleştirilebilir. Bu modda tavan vantilatörleri, otomatik kontrol mantığından bağımsız olarak HR14 parametresinde ayarlanan sabit hızda sürekli çalışır.
Sıcaklık Nasıl Ölçülür?

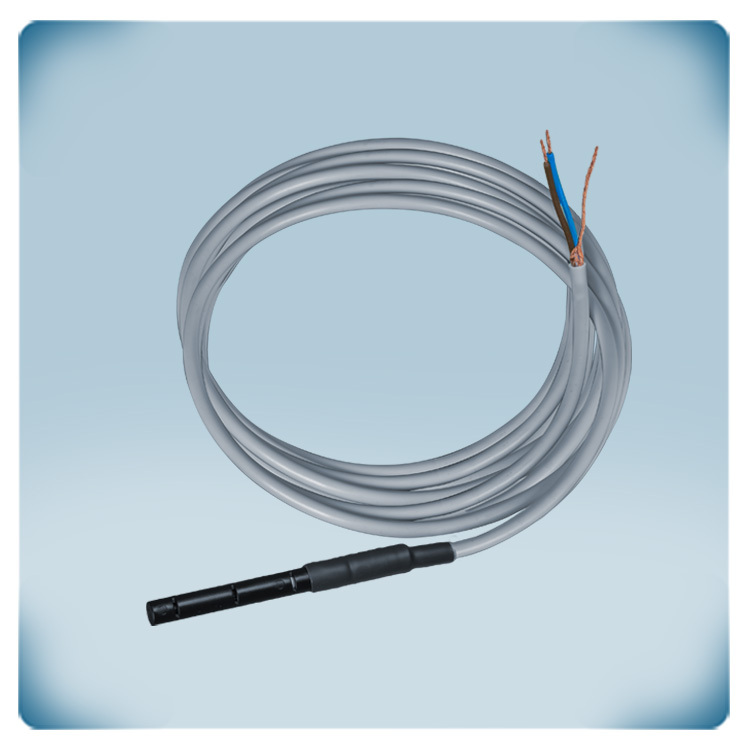

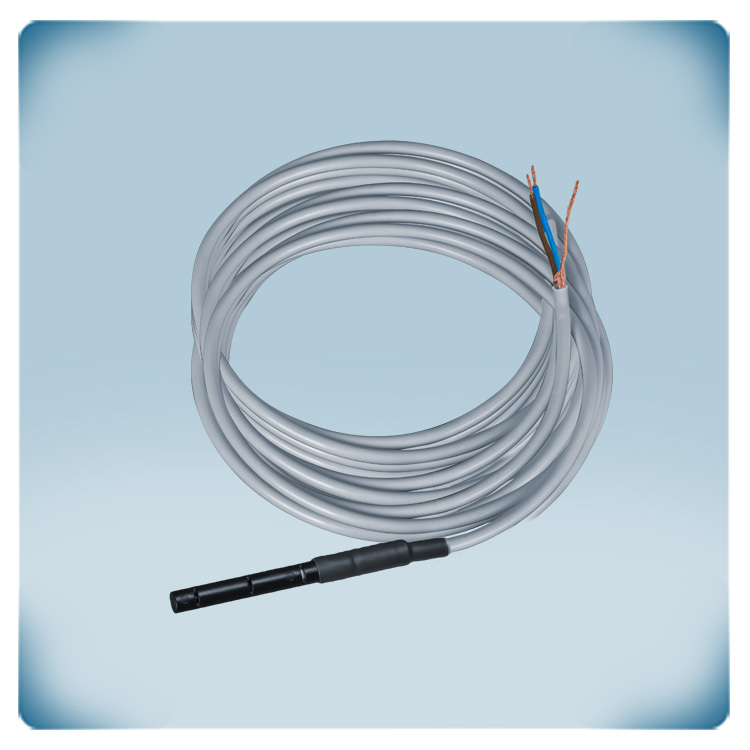

Kontrol cihazı, destratifikasyon sürecini en verimli şekilde yönetebilmek için zemin ve tavan seviyelerindeki sıcaklığı ölçer ve bu değerlere göre tavan vantilatörlerini kontrol eder. Bunun için iki adet (opsiyonel) PT500 sıcaklık sensörü gereklidir. PT500 sensörleri yüksek güvenilirliğe sahiptir ve iki telli bağlantı sayesinde kolayca bağlanabilir. Bağlantıda kutup yönü önemli değildir. PT500 sensörleri aşağıdaki muhafaza seçenekleriyle sunulmaktadır:
PT500 sensörü PT500, platin çekirdeğinin elektrik direncindeki değişimleri izleyerek çalışan hassas bir sıcaklık sensörüdür. Cihazın adı, teknik özelliklerini doğrudan yansıtır: "PT" kullanılan platin elementi (çekirdek element),"500" ise sensörün 0°C sıcaklıkta tam olarak 500 Ohm elektrik direncine sahip olduğunu belirtir. Çalışma prensibi, sıcaklık değerinin elektriksel dirence dönüştürülmesine dayanır. Platin pozitif sıcaklık katsayısına sahip olduğundan, sıcaklık yükseldikçe sensörün direnç değeri de doğru orantılı olarak artar. Sensör kablosunun uzatılması durumunda, eklenen kablonun toplam direnç değerinde sapmaya yol açmaması kritik önem taşır. Bu nedenle hat üzerindeki kablo uzunluğunun mümkün olduğunca kısa tutulması ve bağlantı sayısının minimum seviyede tutulması tavsiye edilir. Ayrıca, elektromanyetik etkileşimleri ve hatalı ölçüm risklerini önlemek amacıyla, sıcaklık sensörü kabloları mutlaka diğer güç hatlarından ayrı kablo kanallarına çekilmelidir. Sistem güvenilirliği açısından, tercihen ekranlı kabloya sahip PT500 sensörleri seçilmelidir. Kablonun örgülü ekranını toprak hattına bağlayın. Bu bağlantı, dış kaynaklı parazitleri azaltır.
