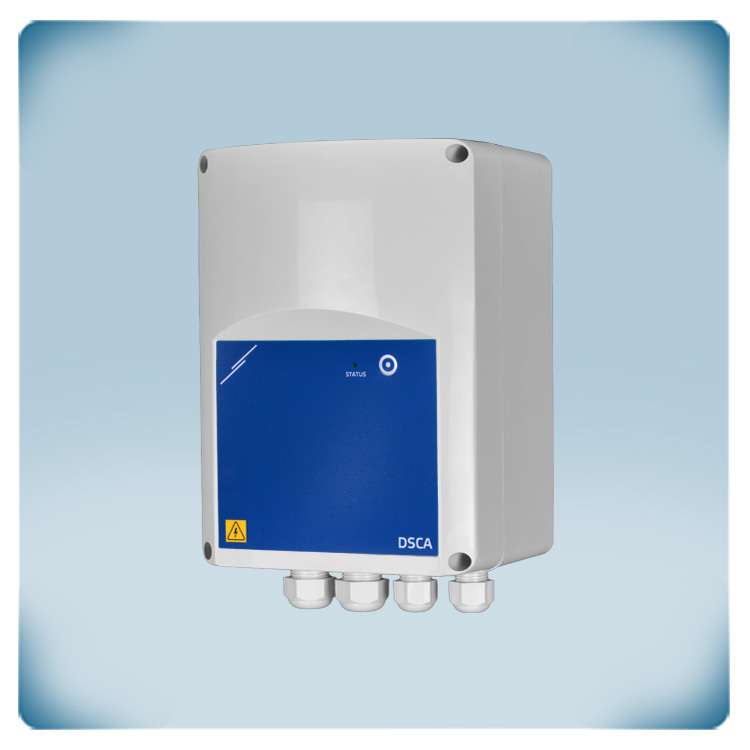

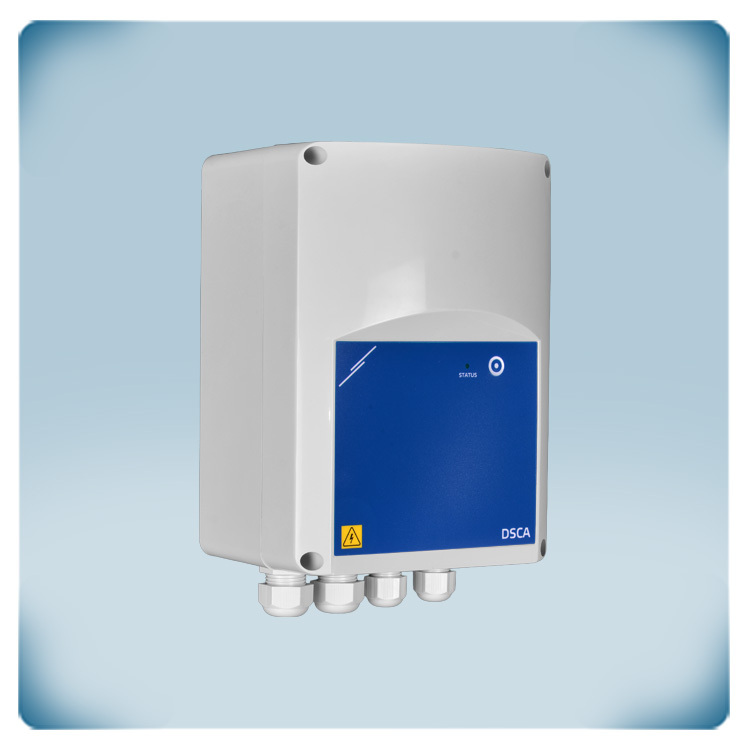

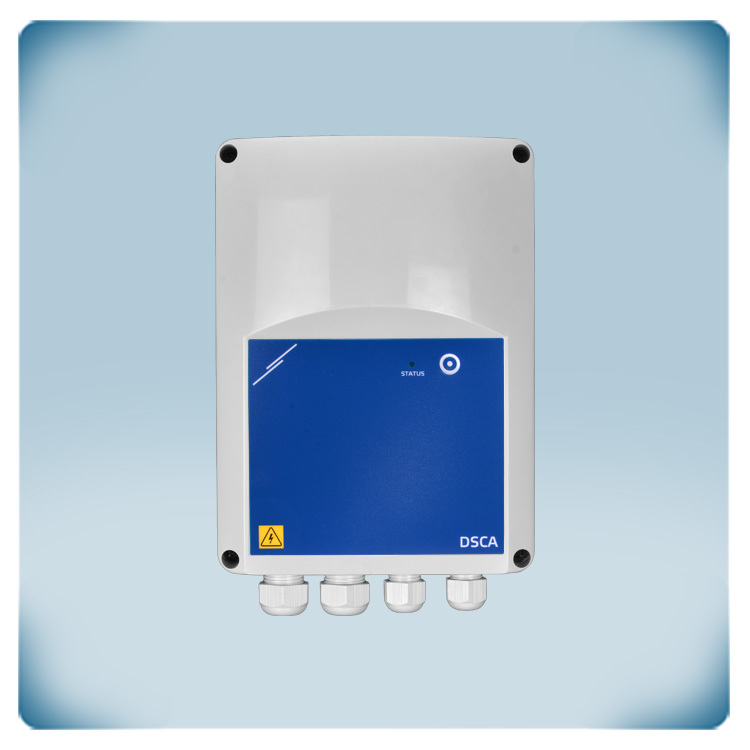

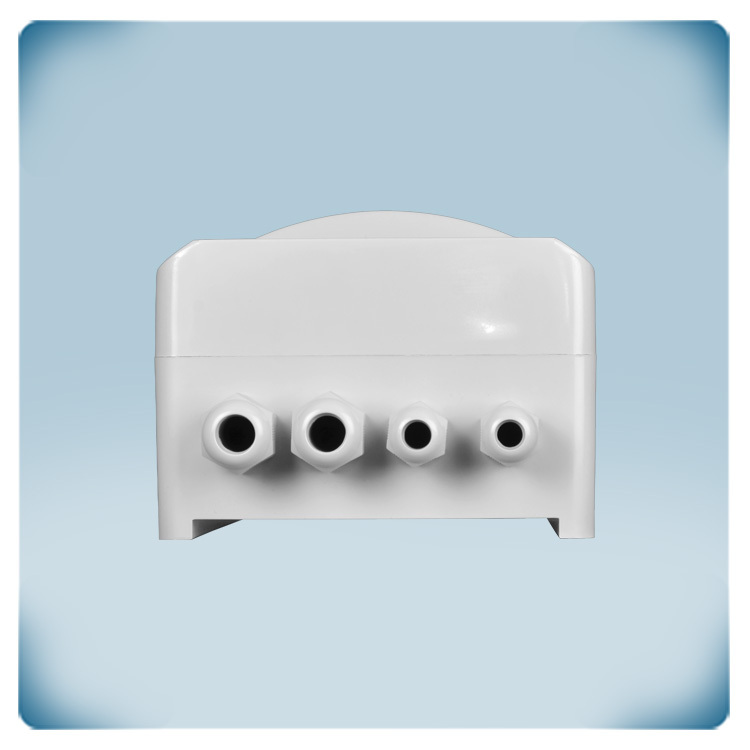

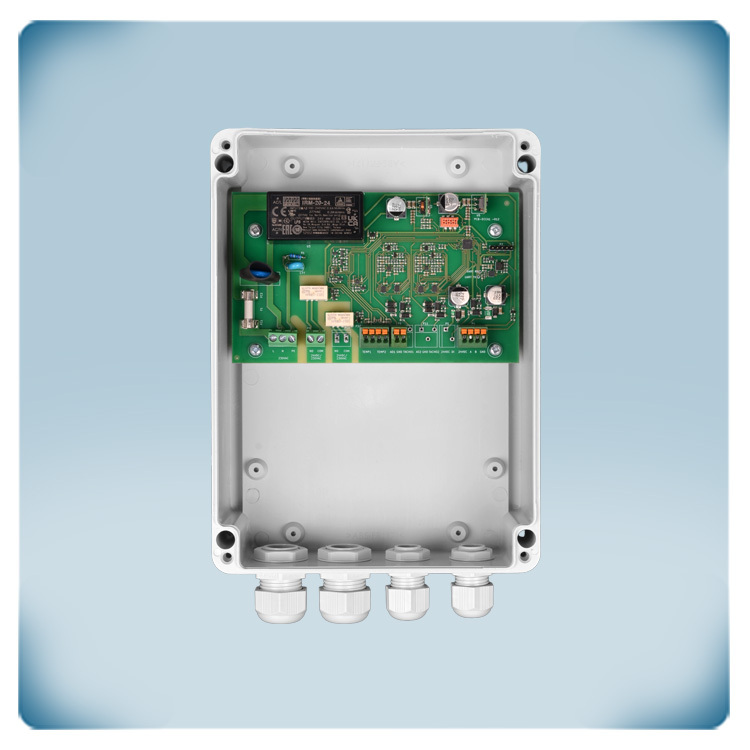

Régulateur de déstratification
Description du produit
Régulateur de déstratification pour piloter des ventilateurs de plafond qui redistribuent l’air chaud accumulé sous le plafond vers le niveau du sol. La déstratification permet des économies d’énergie importantes dans les climats froids en réduisant les pertes de chaleur par le plafond. Lors des journées chaudes d’été, les ventilateurs de plafond peuvent également fournir une brise rafraîchissante.
La différence entre la température du plafond et celle du sol est mesurée à l’aide de capteurs PT500 optionnels. La vitesse du ventilateur augmente à mesure que l’écart de température entre les deux zones s’accroît.
La sortie analogique commande différents types de moteurs EC ainsi que des régulateurs de vitesse pour ventilateurs AC avec entrée analogique.
Spécifications et descriptions supplémentaires
Qu’est-ce que la déstratification ?
La déstratification est le processus consistant à mélanger l’air intérieur d’un bâtiment afin d’éliminer les couches thermiques et d’obtenir une température uniforme du sol au plafond. L’air se stratifie naturellement, car l’air chaud est moins dense que l’air froid. L’air chaud monte vers le plafond, tandis que l’air froid descend vers le sol. Dans les bâtiments à grande hauteur sous plafond, cela crée un important écart de température qui entraîne des pertes d’énergie et réduit le confort. La chaleur est perdue par le toit, ce qui nécessite une énergie supplémentaire pour maintenir une température confortable au niveau du sol. La déstratification réduit ces pertes d’énergie et améliore le confort grâce à une température homogène.
La déstratification est le processus consistant à mélanger l’air intérieur d’un bâtiment afin d’éliminer les couches thermiques et d’obtenir une température uniforme du sol au plafond. L’air se stratifie naturellement, car l’air chaud est moins dense que l’air froid. L’air chaud monte vers le plafond, tandis que l’air froid descend vers le sol. Dans les bâtiments à grande hauteur sous plafond, cela crée un important écart de température qui entraîne des pertes d’énergie et réduit le confort. La chaleur est perdue par le toit, ce qui nécessite une énergie supplémentaire pour maintenir une température confortable au niveau du sol. La déstratification réduit ces pertes d’énergie et améliore le confort grâce à une température homogène.
Comment fonctionne la déstratification ?
Le mélange des couches d’air est assuré par des ventilateurs de plafond. Ceux-ci sont disponibles avec moteurs EC ou AC. Ce régulateur peut piloter directement les moteurs EC via la sortie analogique. La sortie analogique par défaut est de 0–10 V. Différents types d’entrées analogiques peuvent être sélectionnés via le registre Modbus Holding 11.
Le mélange des couches d’air est assuré par des ventilateurs de plafond. Ceux-ci sont disponibles avec moteurs EC ou AC. Ce régulateur peut piloter directement les moteurs EC via la sortie analogique. La sortie analogique par défaut est de 0–10 V. Différents types d’entrées analogiques peuvent être sélectionnés via le registre Modbus Holding 11.
Les ventilateurs à moteur AC peuvent également être commandés en combinant le DSCA8-DM avec un régulateur de vitesse à entrée analogique. La gamme de produits Sentera propose les solutions suivantes :
- Variateurs de fréquence
- Régulateurs électroniques de vitesse pour ventilateurs
- Régulateurs de vitesse à transformateur
Ces technologies présentent chacune des avantages et inconvénients détaillés dans cet article.
Comment les ventilateurs de plafond sont-ils contrôlés ?
Ce régulateur dispose de trois modes de fonctionnement : contrôle Delta, mode été et mode Override.
Ce régulateur dispose de trois modes de fonctionnement : contrôle Delta, mode été et mode Override.
- Contrôle Delta : mode par défaut. La vitesse du ventilateur est régulée en fonction de l’écart de température entre le plafond et le sol. L’air chaud est mélangé, ce qui augmente la température au niveau du sol et réduit les pertes de chaleur par le toit. Si la déstratification ne suffit pas, un chauffage auxiliaire peut être activé via la fonction thermostat (sortie relais).
- Mode été : le ventilateur fonctionne à vitesse fixe (HR 81) lorsque la température au sol est supérieure à la consigne (HR 82). Ce mode peut fournir une brise rafraîchissante lors des journées chaudes et peut aussi être activé via le bouton en façade.
- Mode Override : activé via communication Modbus RTU (HR 15). Les ventilateurs fonctionnent alors en continu à vitesse fixe (HR 14), indépendamment de la logique automatique.
Comment la température est-elle mesurée ?
Le régulateur mesure la température près du sol et près du plafond afin de piloter le processus de déstratification. Deux capteurs PT500 optionnels sont nécessaires. Les capteurs PT500 sont fiables et faciles à connecter via deux fils (la polarité n’a pas d’importance). Ils existent en différentes versions :
Un capteur PT500 est un capteur de température qui mesure la température en suivant l’évolution de la résistance électrique de son cœur en platine. Le nom « Pt500 » indique ses caractéristiques exactes : « Pt » signifie platine (l’élément principal), et « 500 » signifie que le capteur a une résistance électrique de 500 ohms à 0 °C. Un capteur de température PT500 convertit la mesure de température en résistance électrique. Le platine possède un coefficient de température positif, ce qui signifie que la résistance augmente lorsque la température augmente. Si le câble est prolongé, cela ne devrait pas entraîner de variation significative de la valeur de résistance. Nous recommandons donc de maintenir la longueur du câble aussi courte que possible et de limiter au maximum le nombre de connexions. Il convient de prévoir des gaines de câbles séparées pour les capteurs de température afin d’éviter les interférences et les mesures erronées de température.
