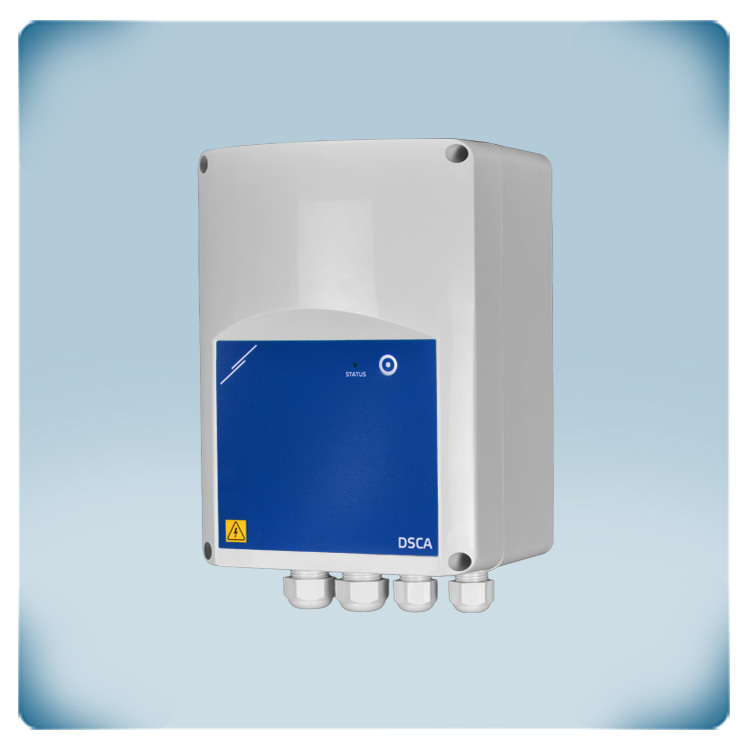

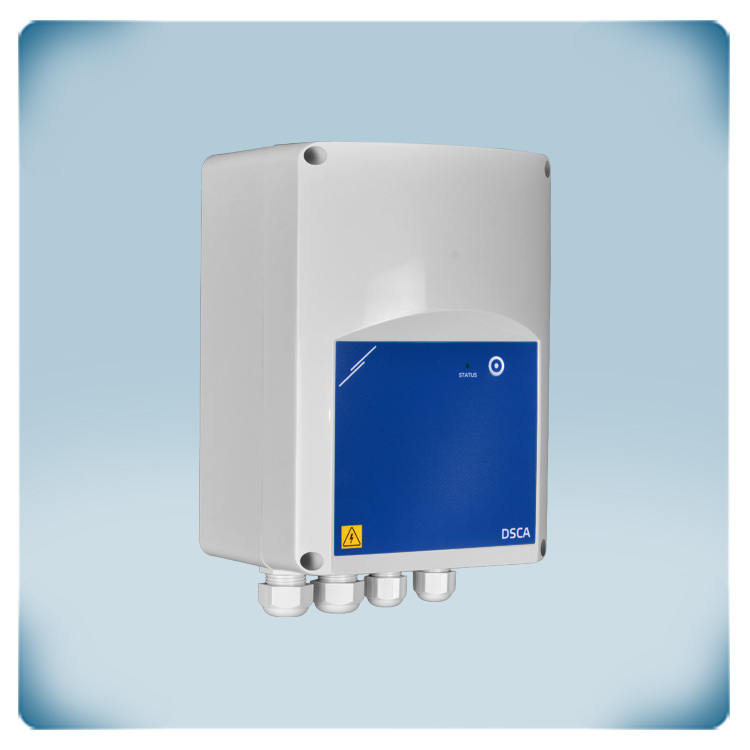

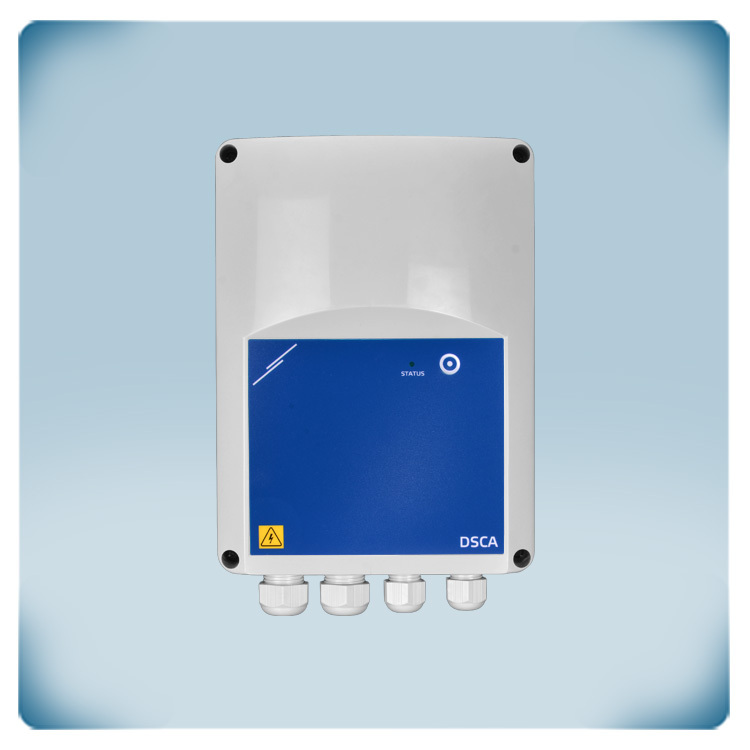

Sterownik destratyfikacji
Opis produktu
Sterownik destratyfikacji przeznaczony jest do regulacji pracy wentylatorów sufitowych, które kierują ciepłe powietrze zgromadzone pod sufitem z powrotem na poziom podłogi. Proces destratyfikacji pozwala uzyskać znaczące oszczędności energii w chłodniejszych strefach klimatycznych poprzez ograniczenie strat ciepła przez strop lub dach. W gorące dni letnie wentylatory sufitowe mogą natomiast zapewniać przyjemny efekt chłodzącego przepływu powietrza.
Różnica pomiędzy temperaturą przy suficie a temperaturą przy podłodze jest mierzona za pomocą opcjonalnych czujników PT500. Prędkość wentylatorów wzrasta wraz ze wzrostem różnicy pomiędzy tymi temperaturami.
Wyjście analogowe umożliwia sterowanie różnymi typami silników EC oraz regulatorami prędkości wentylatorów AC wyposażonymi w wejście analogowe.
Dodatkowe specyfikacje i opis
Czym jest destratyfikacja?
Destratyfikacja to proces mieszania powietrza wewnątrz budynku w celu wyeliminowania warstw temperaturowych i uzyskania jednolitej temperatury od podłogi do sufitu. W naturalnych warunkach powietrze ulega stratyfikacji, ponieważ ciepłe powietrze ma mniejszą gęstość niż zimne. Ciepłe powietrze unosi się ku sufitowi, natomiast zimne opada w kierunku podłogi.W budynkach o wysokich sufitach prowadzi to do powstawania dużej różnicy temperatur, co powoduje straty energii i obniża komfort użytkowników. Ciepło ucieka przez dach, a do utrzymania komfortowej temperatury przy podłodze konieczne jest dostarczanie dodatkowej energii. Destratyfikacja ogranicza te straty energii, a bardziej równomierny rozkład temperatury zwiększa komfort cieplny.
Destratyfikacja to proces mieszania powietrza wewnątrz budynku w celu wyeliminowania warstw temperaturowych i uzyskania jednolitej temperatury od podłogi do sufitu. W naturalnych warunkach powietrze ulega stratyfikacji, ponieważ ciepłe powietrze ma mniejszą gęstość niż zimne. Ciepłe powietrze unosi się ku sufitowi, natomiast zimne opada w kierunku podłogi.W budynkach o wysokich sufitach prowadzi to do powstawania dużej różnicy temperatur, co powoduje straty energii i obniża komfort użytkowników. Ciepło ucieka przez dach, a do utrzymania komfortowej temperatury przy podłodze konieczne jest dostarczanie dodatkowej energii. Destratyfikacja ogranicza te straty energii, a bardziej równomierny rozkład temperatury zwiększa komfort cieplny.
Jak działa destratyfikacja?
Mieszanie warstw powietrza odbywa się za pomocą wentylatorów sufitowych. Dostępne są one z silnikami EC lub AC.
Mieszanie warstw powietrza odbywa się za pomocą wentylatorów sufitowych. Dostępne są one z silnikami EC lub AC.
Sterownik może bezpośrednio sterować silnikami EC za pomocą analogowego sygnału wyjściowego. Domyślnym typem sygnału analogowego jest 0–10 V. Różne typy wejść analogowych można wybrać za pośrednictwem rejestru Modbus Holding Register 11.
Wentylatory sufitowe wyposażone w silniki AC mogą być również sterowane poprzez połączenie sterownika DSCA8-DM z regulatorem prędkości wentylatora posiadającym wejście analogowe. Oferta Sentera obejmuje następujące rozwiązania:
• Falowniki częstotliwości
• Elektroniczne regulatory prędkości wentylatorów
• Transformatorowe regulatory prędkości wentylatorów
Regulatory te działają w oparciu o różne technologie. Zalety i wady każdego rozwiązania zostały szczegółowo opisane w odpowiednim artykule.
• Elektroniczne regulatory prędkości wentylatorów
• Transformatorowe regulatory prędkości wentylatorów
Regulatory te działają w oparciu o różne technologie. Zalety i wady każdego rozwiązania zostały szczegółowo opisane w odpowiednim artykule.
Jak sterowane są wentylatory sufitowe?
Sterownik oferuje trzy tryby pracy:
• Sterowanie różnicowe (Delta Control)
Jest to domyślny tryb pracy. W tym trybie prędkość wentylatora regulowana jest na podstawie różnicy temperatur pomiędzy sufitem a podłogą.
Sterownik oferuje trzy tryby pracy:
• Sterowanie różnicowe (Delta Control)
Jest to domyślny tryb pracy. W tym trybie prędkość wentylatora regulowana jest na podstawie różnicy temperatur pomiędzy sufitem a podłogą.
Ciepłe powietrze jest mieszane z chłodniejszym, co powoduje wzrost temperatury przy podłodze oraz zmniejszenie strat ciepła przez dach. Jeżeli sama destratyfikacja nie wystarcza do osiągnięcia wymaganej temperatury przy podłodze, można aktywować dodatkowe ogrzewanie za pomocą funkcji termostatu (wyjście przekaźnikowe).
• Tryb letni (Summer Control)
W tym trybie wentylator pracuje ze stałą prędkością (HR81), gdy temperatura przy podłodze jest wyższa od wartości zadanej (HR82).
W tym trybie wentylator pracuje ze stałą prędkością (HR81), gdy temperatura przy podłodze jest wyższa od wartości zadanej (HR82).
Podczas gorących dni letnich tryb ten może być wykorzystywany do wytworzenia przyjemnego chłodzącego przepływu powietrza. Tryb można również aktywować przyciskiem znajdującym się na panelu przednim urządzenia.
• Tryb nadpisania (Override Control)
Tryb ten można aktywować za pomocą komunikacji Modbus RTU (HR15).
Tryb ten można aktywować za pomocą komunikacji Modbus RTU (HR15).
W tym stanie wentylatory sufitowe są sterowane w sposób ciągły ze stałą prędkością (HR14), niezależnie od automatycznej logiki sterowania.
W jaki sposób mierzona jest temperatura?
Sterownik mierzy temperaturę w pobliżu podłogi oraz w pobliżu sufitu, aby sterować wentylatorami sufitowymi i optymalnie regulować proces destratyfikacji.
Sterownik mierzy temperaturę w pobliżu podłogi oraz w pobliżu sufitu, aby sterować wentylatorami sufitowymi i optymalnie regulować proces destratyfikacji.
Do tego celu wymagane są dwa (opcjonalne) czujniki temperatury PT500. Czujniki PT500 są bardzo niezawodne i łatwe do podłączenia za pomocą dwóch przewodów (polaryzacja nie ma znaczenia).
Czujniki PT500 są dostępne w różnych wersjach obudowy:
• Czujnik pokojowy PT500
• Czujnik kanałowy PT500
• Czujnik sondowy PT500 w obudowie plastikowej
• Czujnik sondowy PT500 w obudowie metalowej
PT500 to czujnik temperatury mierzący temperaturę poprzez monitorowanie zmian rezystancji elektrycznej platynowego elementu pomiarowego.
• Czujnik kanałowy PT500
• Czujnik sondowy PT500 w obudowie plastikowej
• Czujnik sondowy PT500 w obudowie metalowej
PT500 to czujnik temperatury mierzący temperaturę poprzez monitorowanie zmian rezystancji elektrycznej platynowego elementu pomiarowego.
Nazwa „PT500” określa jego charakterystykę:„PT” oznacza platynę (materiał elementu pomiarowego),
„500” oznacza rezystancję elektryczną wynoszącą dokładnie 500 Ω przy temperaturze 0°C.Czujnik PT500 przekształca wartość temperatury na wartość rezystancji elektrycznej. Platyna posiada dodatni współczynnik temperaturowy, co oznacza, że wraz ze wzrostem temperatury rośnie również rezystancja czujnika.W przypadku przedłużenia przewodu może wystąpić niewielka zmiana wartości rezystancji. Dlatego zaleca się utrzymywanie możliwie krótkiej długości przewodów oraz ograniczenie liczby złączy do absolutnego minimum.Aby uniknąć zakłóceń i błędnych pomiarów temperatury, przewody czujników temperatury powinny być prowadzone w oddzielnych kanałach kablowych.Zaleca się stosowanie czujników PT500 wyposażonych w ekranowany przewód. Oplot ekranujący należy podłączyć do uziemienia (Ground), co pozwala skutecznie tłumić zakłócenia zewnętrzne.
„500” oznacza rezystancję elektryczną wynoszącą dokładnie 500 Ω przy temperaturze 0°C.Czujnik PT500 przekształca wartość temperatury na wartość rezystancji elektrycznej. Platyna posiada dodatni współczynnik temperaturowy, co oznacza, że wraz ze wzrostem temperatury rośnie również rezystancja czujnika.W przypadku przedłużenia przewodu może wystąpić niewielka zmiana wartości rezystancji. Dlatego zaleca się utrzymywanie możliwie krótkiej długości przewodów oraz ograniczenie liczby złączy do absolutnego minimum.Aby uniknąć zakłóceń i błędnych pomiarów temperatury, przewody czujników temperatury powinny być prowadzone w oddzielnych kanałach kablowych.Zaleca się stosowanie czujników PT500 wyposażonych w ekranowany przewód. Oplot ekranujący należy podłączyć do uziemienia (Ground), co pozwala skutecznie tłumić zakłócenia zewnętrzne.
