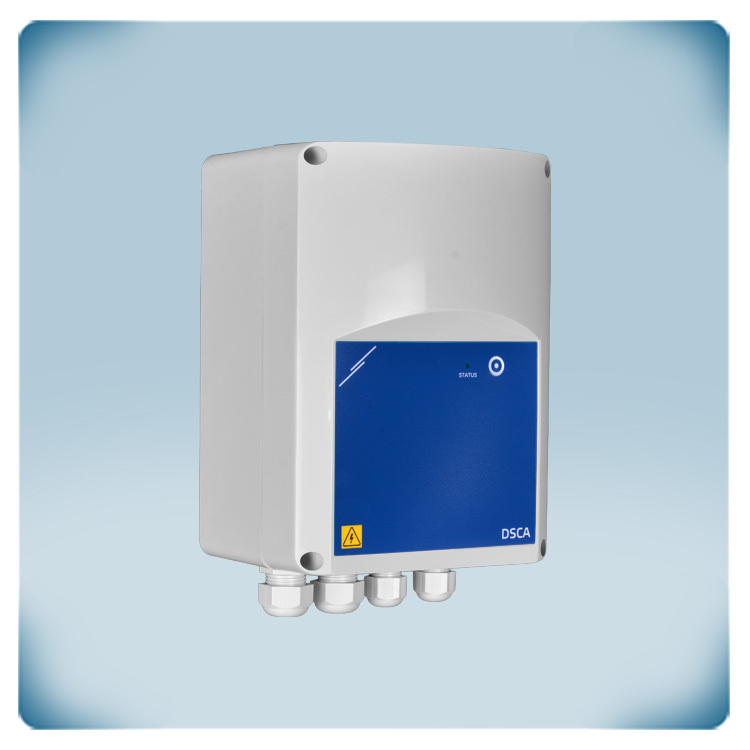

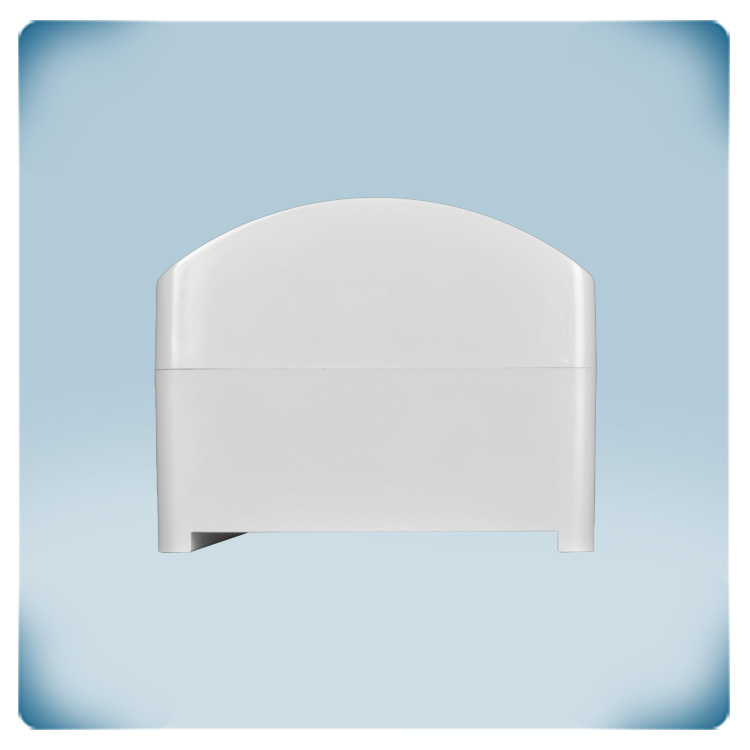

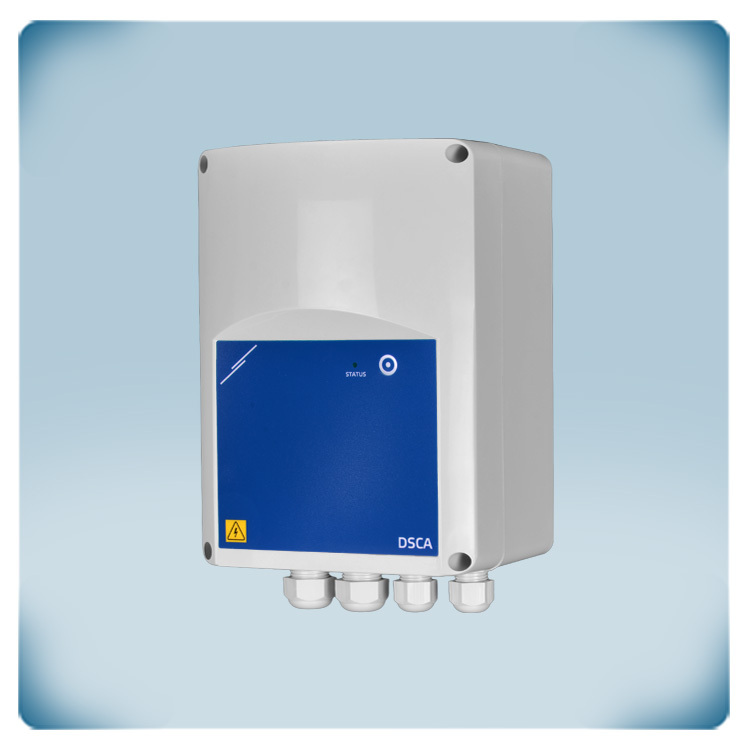

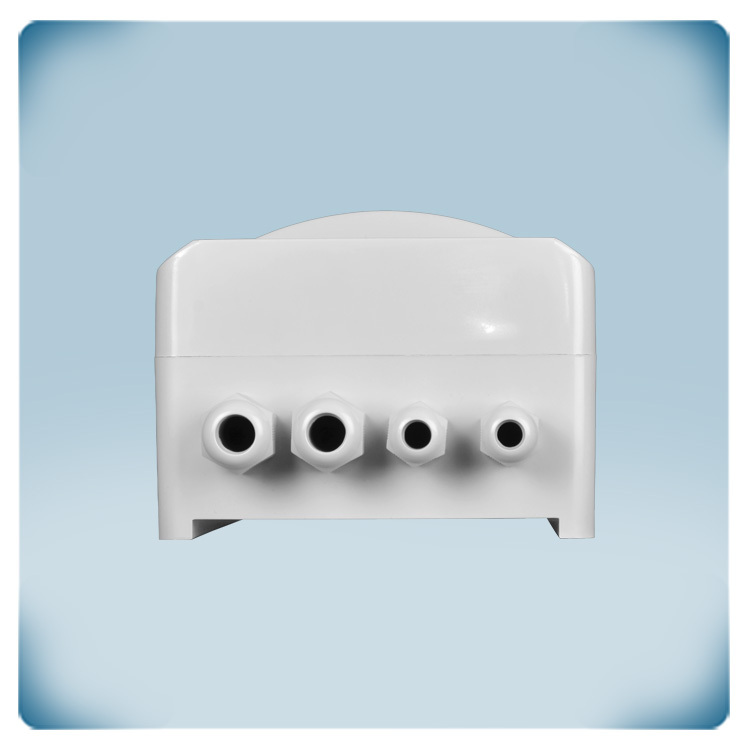

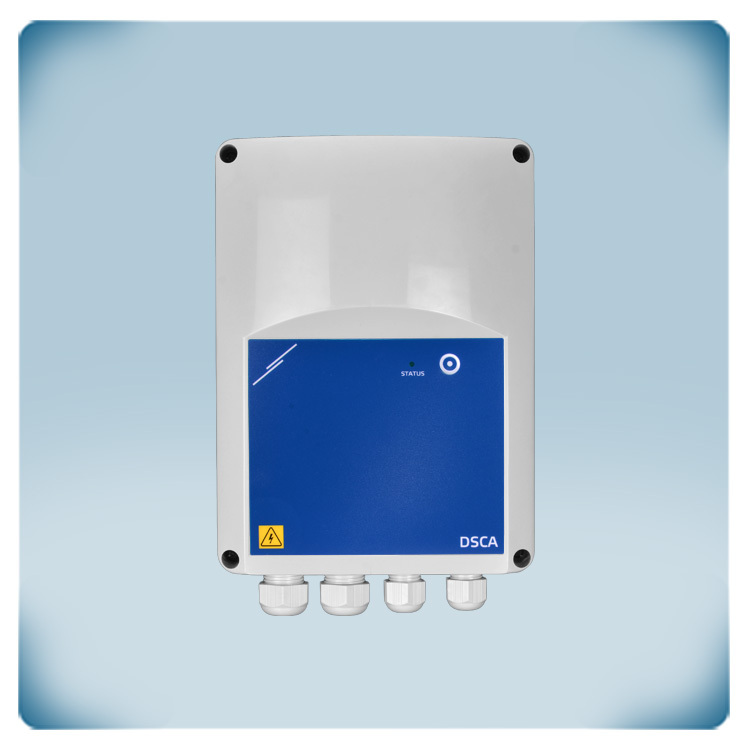

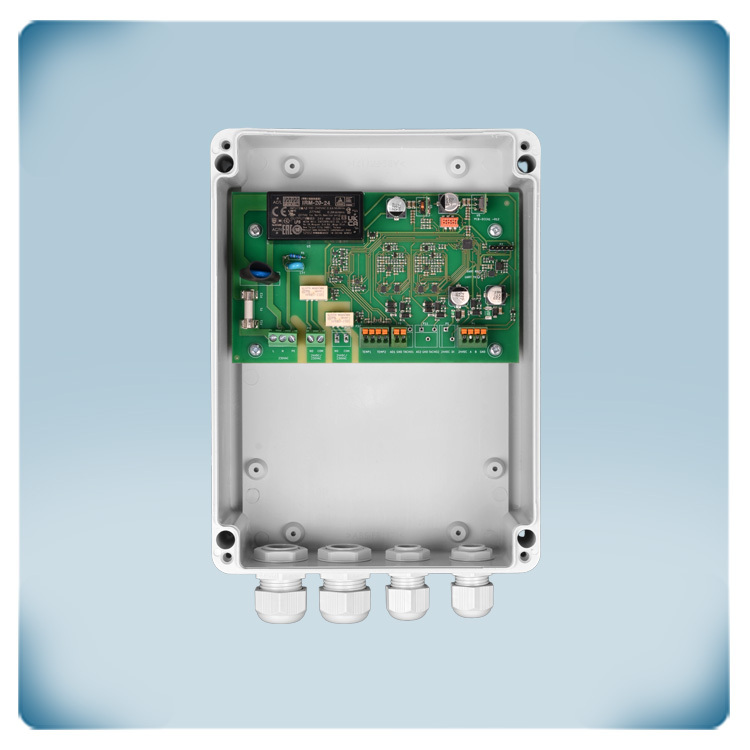

Контролер дестратифікації
Опис продукту
Контролер дестратифікації для регулювання стельових вентиляторів, які перерозподіляють тепле повітря, що накопичується під стелею, вниз — до рівня підлоги. Дестратифікація забезпечує значну економію енергії в холодному кліматі за рахунок зменшення тепловтрат через стелю. У спекотні літні дні стельові вентилятори можуть створювати охолоджувальний повітряний потік.
Різниця між температурою біля стелі та біля підлоги вимірюється за допомогою додаткових датчиків PT500. Швидкість вентилятора збільшується зі зростанням цієї різниці температур.
Аналоговий вихід керує різними типами EC-двигунів і регуляторами швидкості AC-вентиляторів з аналоговим входом.
Додаткові характеристики та опис
Що таке дестратифікація?
Дестратифікація — це процес перемішування внутрішнього повітря в будівлі з метою усунення температурних шарів і створення рівномірної температури від підлоги до стелі. Природно повітря розшаровується, оскільки тепле повітря має меншу щільність, ніж холодне. Тепле повітря піднімається до стелі, а холодне опускається до підлоги. У будівлях із високими стелями це створює значний температурний перепад, що призводить до втрат енергії та зниження комфорту. Тепло виходить через дах, через що потрібна додаткова енергія для підтримання комфортної температури на рівні підлоги. Дестратифікація зменшує ці втрати енергії, а рівномірний розподіл температури підвищує рівень комфорту.
Дестратифікація — це процес перемішування внутрішнього повітря в будівлі з метою усунення температурних шарів і створення рівномірної температури від підлоги до стелі. Природно повітря розшаровується, оскільки тепле повітря має меншу щільність, ніж холодне. Тепле повітря піднімається до стелі, а холодне опускається до підлоги. У будівлях із високими стелями це створює значний температурний перепад, що призводить до втрат енергії та зниження комфорту. Тепло виходить через дах, через що потрібна додаткова енергія для підтримання комфортної температури на рівні підлоги. Дестратифікація зменшує ці втрати енергії, а рівномірний розподіл температури підвищує рівень комфорту.
Як працює дестратифікація?
Перемішування повітряних шарів здійснюється за допомогою стельових вентиляторів. Вони можуть бути оснащені EC-двигунами або AC-двигунами. Даний контролер може безпосередньо керувати EC-двигунами через аналоговий вихідний сигнал. За замовчуванням використовується аналоговий вихід 0–10 В. Різні типи аналогового входу можуть бути обрані через регістр утримання Modbus 11.
Стельові вентилятори з AC-двигуном також можуть керуватися за допомогою комбінації DSCA8-DM і регулятора швидкості вентилятора з аналоговим входом. Асортимент продукції Sentera пропонує такі варіанти:
- частотні перетворювачі
- електронні регулятори швидкості вентиляторів
- трансформаторні регулятори швидкості вентиляторів
Ці регулятори швидкості працюють за різними технологіями. Переваги та недоліки кожної з них детально описані в окремій статті.
- електронні регулятори швидкості вентиляторів
- трансформаторні регулятори швидкості вентиляторів
Ці регулятори швидкості працюють за різними технологіями. Переваги та недоліки кожної з них детально описані в окремій статті.
Як керуються стельові вентилятори?
Даний контролер має три режими керування: режим дельти, літній режим і режим примусового керування.
Режим дельти (Delta control) — режим за замовчуванням. У цьому режимі швидкість вентилятора регулюється залежно від різниці температур між стелею та підлогою. Тепле повітря перемішується, температура біля підлоги підвищується, а тепловтрати через дах зменшуються. Якщо однієї дестратифікації недостатньо для досягнення заданої температури підлоги, може бути активоване додаткове опалення через функцію термостата (релейний вихід).
Літній режим (Summer control) — вентилятор працює з фіксованою швидкістю (HR81), якщо температура біля підлоги вища за задане значення (HR82). У теплі літні дні цей режим можна використовувати для створення охолоджувального повітряного потоку. Цей режим також може бути активований кнопкою на передній панелі.
Режим примусового керування (Override control) може бути активований через зв’язок Modbus RTU (HR15). У цьому режимі стельові вентилятори постійно працюють із фіксованою швидкістю (HR14), незалежно від логіки автоматичного керування.
Як вимірюється температура?
Даний контролер вимірює температуру біля підлоги та біля стелі для керування стельовими вентиляторами й оптимального регулювання процесу дестратифікації. Для цього потрібні два (опціональні) датчики PT500. Датчики PT500 відрізняються високою надійністю та легко підключаються двома проводами (полярність не має значення).
Вони доступні в різних виконаннях корпусу:
Датчик PT500 вимірює температуру, відстежуючи зміну електричного опору платинового елемента. Позначення «Pt500» описує його характеристики: «Pt» означає платину (основний елемент), а «500» означає, що опір датчика становить 500 Ом при 0°C. Датчик PT500 перетворює вимірювання температури на зміну електричного опору. Платина має позитивний температурний коефіцієнт, тобто опір збільшується зі зростанням температури.
При подовженні кабелю це не повинно суттєво впливати на значення опору. Тому рекомендується робити кабель якомога коротшим і мінімізувати кількість з’єднань. Бажано використовувати окремі кабельні канали для датчиків температури, щоб уникнути завад і помилок вимірювання.
Рекомендується використовувати датчики PT500 з екранованим кабелем. Оплітку екрана слід підключати до заземлення (Ground). Це пригнічує зовнішні перешкоди.
