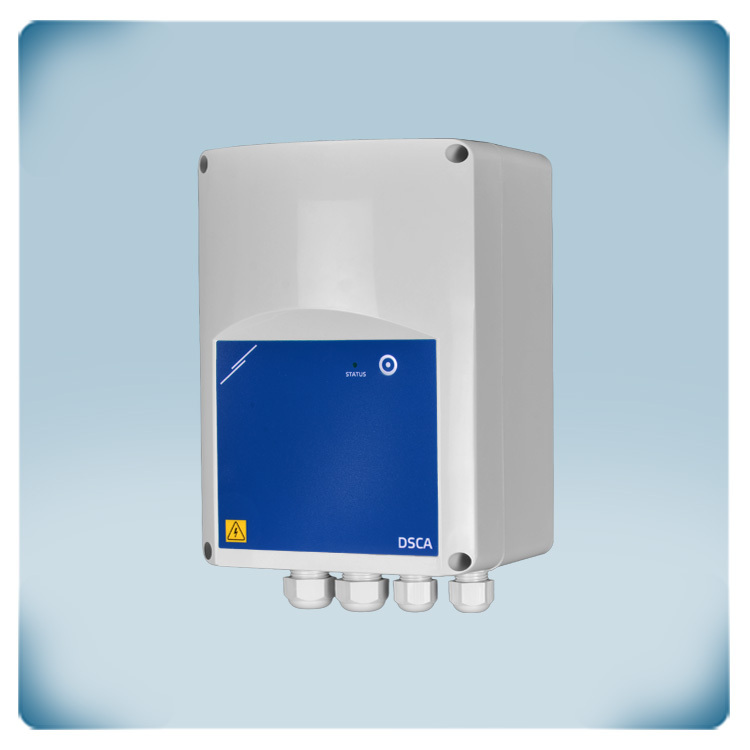

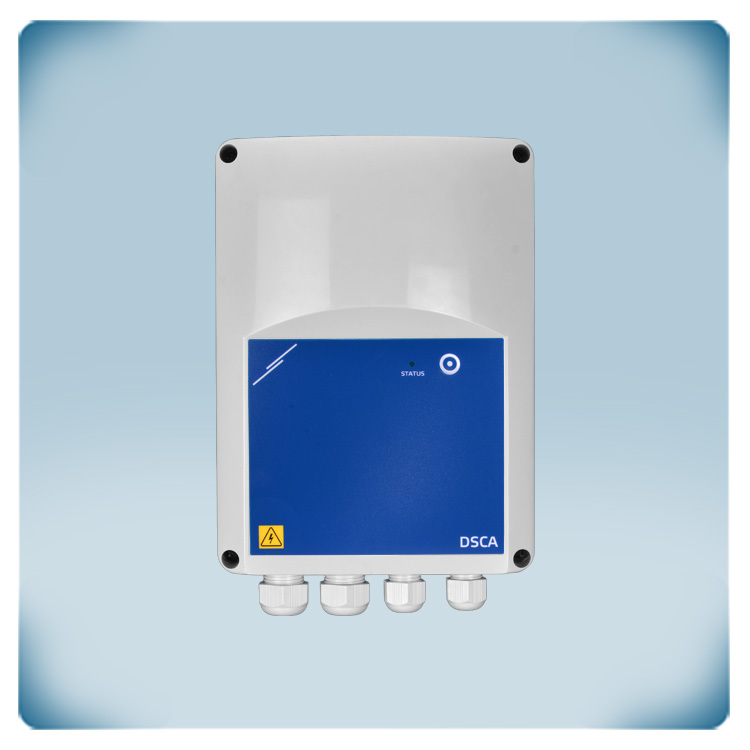

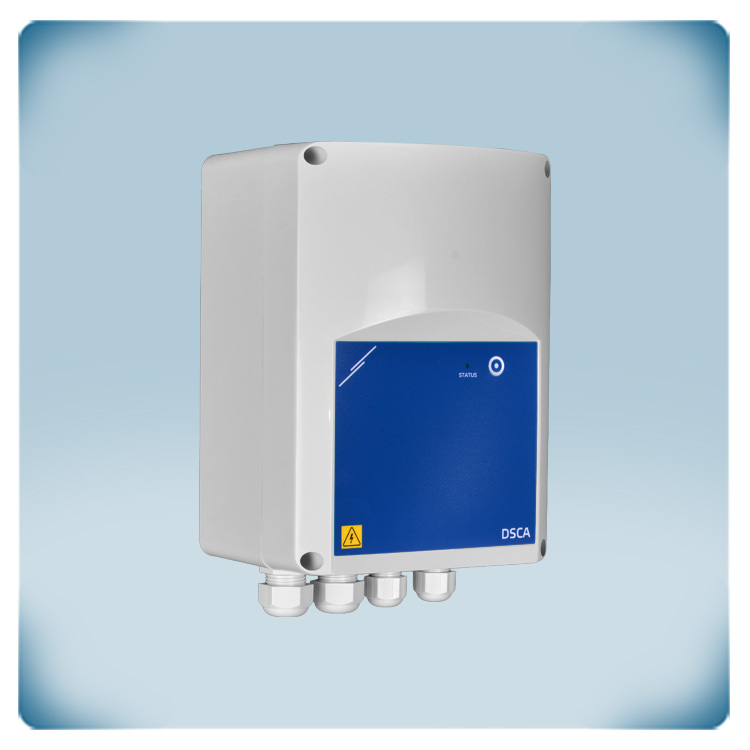

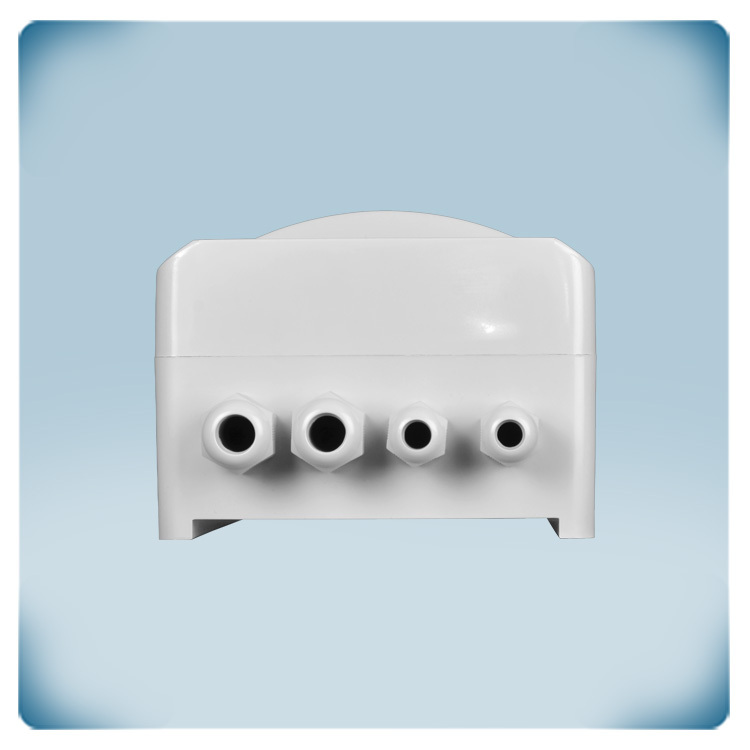

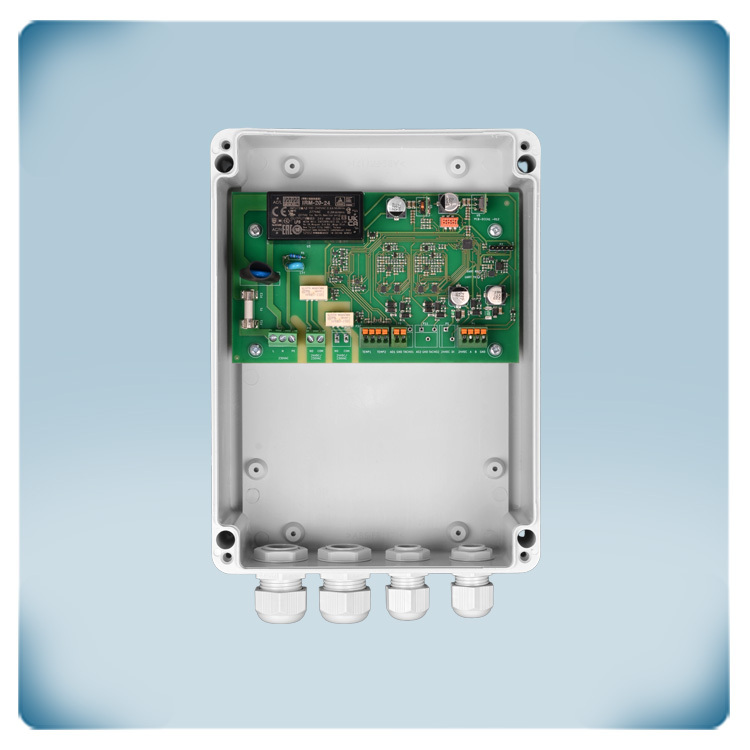

Destratifikationsregler
Produktbeschreibung
Destratifikationsregler zur Steuerung von Deckenventilatoren, die warme Luft, die sich unter der Decke sammelt, wieder nach unten in den Bodenbereich verteilen. Die Destratifikation ermöglicht erhebliche Energieeinsparungen in kalten Klimazonen, da Wärmeverluste über die Decke reduziert werden. An heißen Sommertagen können die Deckenventilatoren zudem eine kühlende Luftbewegung erzeugen.
Der Temperaturunterschied zwischen Decke und Boden wird mit optionalen PT500-Sensoren gemessen. Die Ventilatorgeschwindigkeit steigt, je größer die Differenz zwischen beiden Temperaturen ist.
Der Analogausgang steuert verschiedene Arten von EC-Motoren sowie AC-Ventilator-Drehzahlregler mit analogem Eingang.
Zusätzliche Spezifikationen und Beschreibung
Was ist Destratifikation?
Destratifikation ist der Prozess, bei dem die Luftschichten in einem Gebäude durchmischt werden, um thermische Schichtungen zu beseitigen und eine gleichmäßige Temperatur vom Boden bis zur Decke zu erzeugen. Luft schichtet sich natürlicherweise, da warme Luft weniger dicht ist als kalte Luft. Warme Luft steigt nach oben zur Decke, während kalte Luft nach unten sinkt. In Gebäuden mit hohen Decken entsteht dadurch ein großer Temperaturunterschied, der Energie verschwendet und den Komfort beeinträchtigt. Wärme geht über das Dach verloren, wodurch zusätzliche Energie benötigt wird, um die Bodentemperatur angenehm zu halten. Destratifikation reduziert diese Energieverluste und verbessert gleichzeitig den Komfort durch eine gleichmäßige Temperaturverteilung.
Destratifikation ist der Prozess, bei dem die Luftschichten in einem Gebäude durchmischt werden, um thermische Schichtungen zu beseitigen und eine gleichmäßige Temperatur vom Boden bis zur Decke zu erzeugen. Luft schichtet sich natürlicherweise, da warme Luft weniger dicht ist als kalte Luft. Warme Luft steigt nach oben zur Decke, während kalte Luft nach unten sinkt. In Gebäuden mit hohen Decken entsteht dadurch ein großer Temperaturunterschied, der Energie verschwendet und den Komfort beeinträchtigt. Wärme geht über das Dach verloren, wodurch zusätzliche Energie benötigt wird, um die Bodentemperatur angenehm zu halten. Destratifikation reduziert diese Energieverluste und verbessert gleichzeitig den Komfort durch eine gleichmäßige Temperaturverteilung.
Wie funktioniert Destratifikation?
Die Durchmischung der Luftschichten erfolgt durch Deckenventilatoren. Diese sind mit EC- oder AC-Motoren erhältlich. Dieser Regler kann EC-Motoren direkt über das analoge Ausgangssignal ansteuern. Der Standard-Analogausgang ist 0–10 Volt. Unterschiedliche analoge Eingangstypen können über Modbus Holding Register 11 ausgewählt werden.
Die Durchmischung der Luftschichten erfolgt durch Deckenventilatoren. Diese sind mit EC- oder AC-Motoren erhältlich. Dieser Regler kann EC-Motoren direkt über das analoge Ausgangssignal ansteuern. Der Standard-Analogausgang ist 0–10 Volt. Unterschiedliche analoge Eingangstypen können über Modbus Holding Register 11 ausgewählt werden.
Deckenventilatoren mit AC-Motor können ebenfalls gesteuert werden, indem der DSCA8-DM mit einem Ventilator-Drehzahlregler mit analogem Eingang kombiniert wird. Die Sentera-Produktreihe bietet folgende Möglichkeiten:
- Frequenzumrichter
- Elektronische Ventilator-Drehzahlregler
- Transformatorische Ventilator-Drehzahlregler
Diese Drehzahlregler arbeiten mit unterschiedlichen Technologien. Die Vor- und Nachteile werden in diesem Artikel im Detail beschrieben.
Wie werden die Deckenventilatoren gesteuert?
Dieser Regler verfügt über drei Betriebszustände: Delta-Regelung, Sommerbetrieb und Override-Betrieb.
Dieser Regler verfügt über drei Betriebszustände: Delta-Regelung, Sommerbetrieb und Override-Betrieb.
- Delta-Regelung: Standardmodus. Die Ventilatorgeschwindigkeit wird basierend auf der Temperaturdifferenz zwischen Decke und Boden geregelt. Die warme Luft wird durchmischt, wodurch die Bodentemperatur steigt und Wärmeverluste über das Dach reduziert werden. Reicht die Destratifikation allein nicht aus, kann über die Thermostatfunktion eine Zusatzheizung aktiviert werden (Relaisausgang).
- Sommerbetrieb: Der Ventilator läuft mit fester Geschwindigkeit (HR 81), wenn die Bodentemperatur über dem Sollwert liegt (HR 82). Dieser Modus kann an heißen Tagen eine kühlende Luftbewegung erzeugen und kann auch über die Taste an der Front aktiviert werden.
- Override-Betrieb: Kann über Modbus RTU (HR 15) aktiviert werden. Die Ventilatoren laufen dann dauerhaft mit fester Geschwindigkeit (HR 14), unabhängig von der Automatik.
Wie wird die Temperatur gemessen?
Der Regler misst die Temperatur nahe dem Boden und nahe der Decke, um den Destratifikationsprozess optimal zu steuern. Dafür werden zwei optionale PT500-Temperatursensoren benötigt. PT500-Sensoren sind zuverlässig und einfach über zwei Drähte anzuschließen (Polarität spielt keine Rolle). Sie sind in verschiedenen Ausführungen erhältlich:
Der Regler misst die Temperatur nahe dem Boden und nahe der Decke, um den Destratifikationsprozess optimal zu steuern. Dafür werden zwei optionale PT500-Temperatursensoren benötigt. PT500-Sensoren sind zuverlässig und einfach über zwei Drähte anzuschließen (Polarität spielt keine Rolle). Sie sind in verschiedenen Ausführungen erhältlich:
Ein PT500-Sensor ist ein Temperatursensor, der die Temperatur misst, indem er die Änderung des elektrischen Widerstands seines Platinkerns erfasst. Die Bezeichnung „Pt500“ beschreibt seine genauen Eigenschaften: „Pt“ steht für Platin (das Kernelement), und „500“ bedeutet, dass der Sensor bei 0 °C einen elektrischen Widerstand von genau 500 Ohm hat. Ein PT500-Temperatursensor wandelt die Temperaturmessung in einen elektrischen Widerstand um. Platin besitzt einen positiven Temperaturkoeffizienten. Das bedeutet, dass der Widerstand mit steigender Temperatur zunimmt. Wenn das Kabel verlängert wird, sollte dies keine wesentliche Veränderung des Widerstandswerts verursachen. Daher empfehlen wir, die Kabellänge so kurz wie möglich zu halten und die Anzahl der Steckverbindungen auf ein Minimum zu reduzieren. Für die Temperaturfühler sollten separate Kabelkanäle vorgesehen werden, um Störungen und fehlerhafte Temperaturmessungen zu vermeiden.
