EО декларация за съответствие

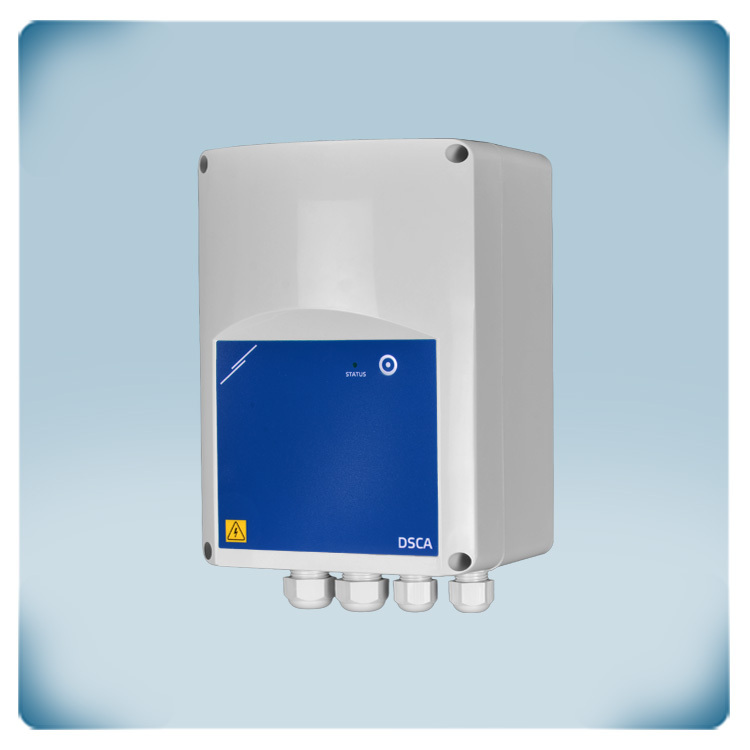

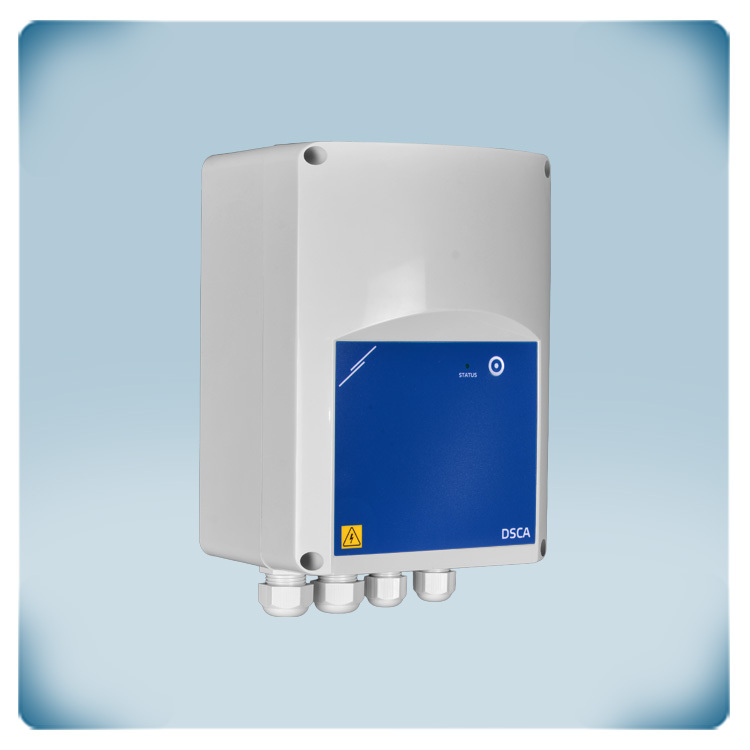

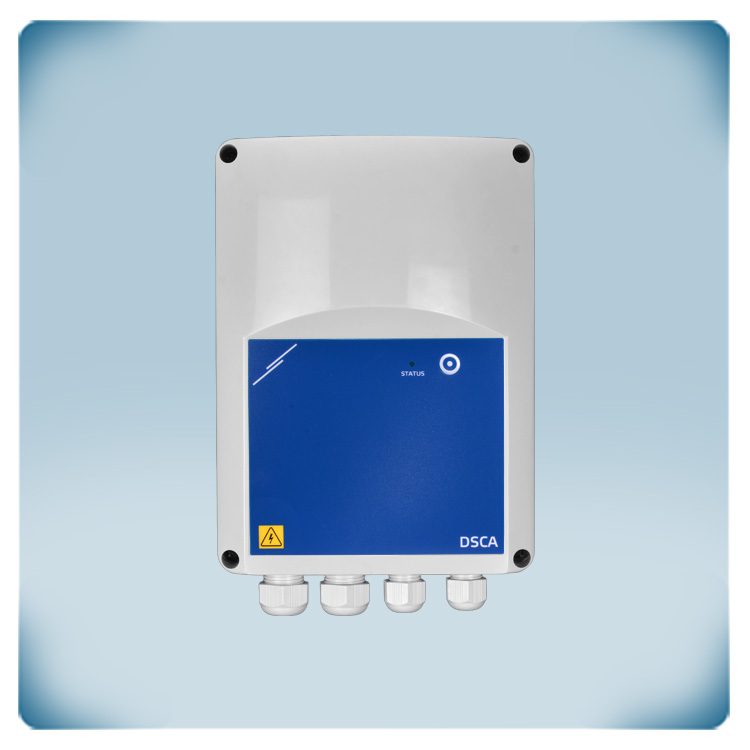

Контролер за дестратификация
Описание на продукта
Контролер за дестратификация за управление на таванни вентилатори, които преразпределят топлия въздух, задържан под тавана, към нивото на пода. Дестратификацията осигурява значителна икономия на енергия в по-студени климатични условия, като намалява топлинните загуби през тавана. През горещите летни дни таванните вентилатори могат да осигурят прохладен полъх.
Разликата между температурата на тавана и температурата на пода се измерва с опционални сензори PT500. Скоростта на вентилатора се увеличава с увеличаването на разликата между двете температури.
Аналоговият изход управлява различни видове EC мотори и AC контролери за скоростта на вентилаторите с аналогов вход.
Допълнителни спецификации и описание
Какво представлява дестратификацията?
Дестратификацията е процесът на смесване на въздуха във вътрешността на сградата с цел премахване на температурните слоеве и постигане на равномерна температура от пода до тавана. По естествен път въздухът се стратифицира, тъй като топлият въздух е по-рядък от студения. Топлият въздух се издига към тавана, докато студеният се спуска към пода. В сгради с високи тавани това води до значителна температурна разлика, която води до загуба на енергия и намалява комфорта. Топлината се губи през покрива, което изисква допълнителна енергия, за да се постигне комфортна температура на пода. Дестратификацията намалява тези енергийни загуби, а равномерната температура повишава нивото на комфорт.
Дестратификацията е процесът на смесване на въздуха във вътрешността на сградата с цел премахване на температурните слоеве и постигане на равномерна температура от пода до тавана. По естествен път въздухът се стратифицира, тъй като топлият въздух е по-рядък от студения. Топлият въздух се издига към тавана, докато студеният се спуска към пода. В сгради с високи тавани това води до значителна температурна разлика, която води до загуба на енергия и намалява комфорта. Топлината се губи през покрива, което изисква допълнителна енергия, за да се постигне комфортна температура на пода. Дестратификацията намалява тези енергийни загуби, а равномерната температура повишава нивото на комфорт.
Как работи дестратификацията?
Разбъркването на въздушните слоеве се осъществява с помощта на таванни вентилатори. Те се предлагат с EC-двигатели или с AC-двигатели. Този контролер може да управлява директно EC-двигатели чрез аналоговия изходен сигнал. Стандартният тип аналогов изход е 0–10 волта. Различни типове аналогови входове могат да бъдат избрани чрез Modbus Holding Register 11. Таванните вентилатори с AC мотор могат да се управляват и чрез комбиниране на DSCA8-DM с регулатор на скоростта на вентилатора с аналогов вход.
Продуктовата гама на Сентера предлага следните възможности:
- Честотни инвертори
- Електронни регулатори на скоростта на вентилатора
- Трансформаторни регулатори на скоростта на вентилатора
Тези регулатори на скоростта работят с различни технологии. Предимствата и недостатъците на всеки от тях са описани подробно в тази статия.
Как се управляват таванните вентилатори?
Този контролер разполага с три режима на управление: „Делта“, „Лято“ и „Ръчно“.
Режимът „Делта“ е режимът по подразбиране. В този режим скоростта на вентилатора се регулира въз основа на температурната разлика между температурата на тавана и тази на пода. Топлият въздух се смесва, което води до повишаване на температурата на нивото на пода и намаляване на топлинните загуби през покрива. Ако само дестратификацията не е достатъчна за достигане на желаната температура на пода, може да се активира допълнително отопление чрез функцията на термостата (релейен изход).
Режимът „Лято“ задейства вентилатора с фиксирана скорост (HR 81), ако температурата на пода е по-висока от зададената (HR82). През топлите летни дни този режим може да се използва за осигуряване на прохладен бриз. Този режим може да се активира и чрез натискане на бутона на предния панел.
Режимът „Ръчно“ може да бъде активиран чрез Modbus RTU комуникация (HR15). В този режим таванните вентилатори се управляват непрекъснато с фиксирана скорост (HR14), независимо от логиката на автоматичното управление.
Режимът „Делта“ е режимът по подразбиране. В този режим скоростта на вентилатора се регулира въз основа на температурната разлика между температурата на тавана и тази на пода. Топлият въздух се смесва, което води до повишаване на температурата на нивото на пода и намаляване на топлинните загуби през покрива. Ако само дестратификацията не е достатъчна за достигане на желаната температура на пода, може да се активира допълнително отопление чрез функцията на термостата (релейен изход).
Режимът „Лято“ задейства вентилатора с фиксирана скорост (HR 81), ако температурата на пода е по-висока от зададената (HR82). През топлите летни дни този режим може да се използва за осигуряване на прохладен бриз. Този режим може да се активира и чрез натискане на бутона на предния панел.
Режимът „Ръчно“ може да бъде активиран чрез Modbus RTU комуникация (HR15). В този режим таванните вентилатори се управляват непрекъснато с фиксирана скорост (HR14), независимо от логиката на автоматичното управление.
Как се измерва температурата?
Този контролер измерва температурата в близост до пода и до тавана, за да управлява таванните вентилатори и да регулира оптимално процеса на дестратификация. За целта са необходими два (опционални) температурни сензора PT500. Сензорите PT500 са много надеждни и лесни за свързване чрез два проводника (полярността няма значение). Сензорите PT500 се предлагат в различни типове корпуси:
Корпус за помещение PT500
Корпус за въздуховод PT500

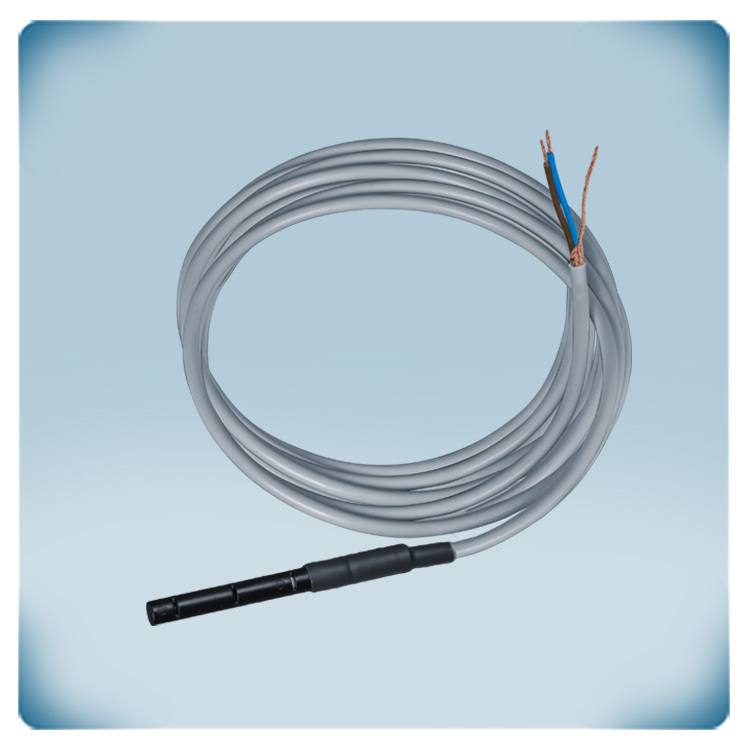

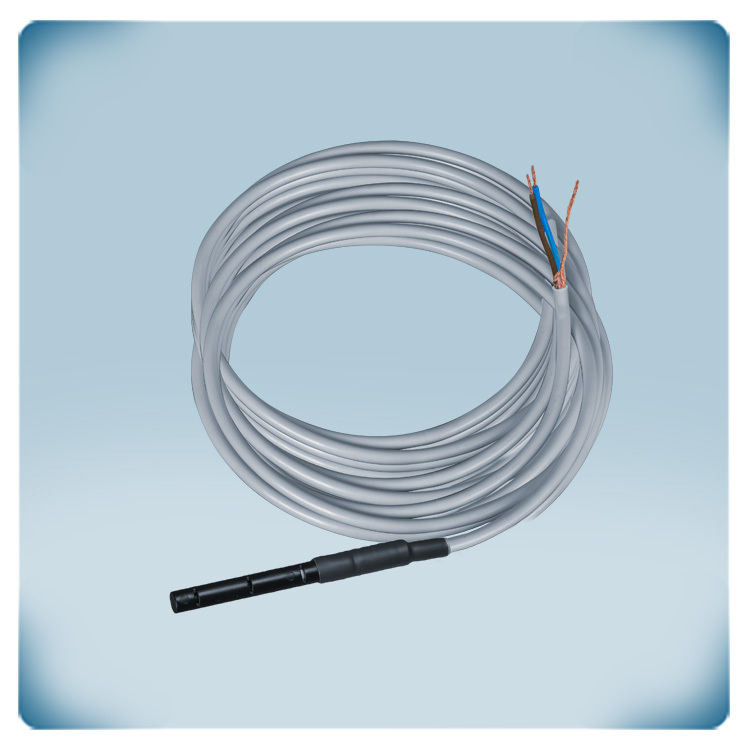

Пластмасова сонда PT500
Метална сонда PT500
Корпус за помещение PT500
Корпус за въздуховод PT500
Пластмасова сонда PT500
Метална сонда PT500
Сензорът PT500 е температурен сензор, който измерва температурата, като следи промените в електрическото съпротивление на платинената му сърцевина. Наименованието „PТ500“ посочва точните му характеристики: „Pt“ означава платина (основният елемент), а „500“ означава, че сензорът има електрическо съпротивление точно 500 Ома при 0 °C. Температурният сензор PT500 преобразува измерената температура в електрическо съпротивление. Платината има положителен температурен коефициент. Това означава, че съпротивлението ще се увеличава с повишаването на температурата. Удължаването на кабела не би трябвало да доведе до значителна промяна в стойността на съпротивлението. Затова препоръчваме дължината на кабела да бъде възможно най-къса, а броят на съединителите – сведен до абсолютен минимум. Осигурете отделни кабелни канали за температурните сензори, за да предотвратите смущения и грешни измервания на температурата.
За предпочитане е да използвате датчици PT500 с екраниран кабел. Свържете оплетения екран към заземяване. Това потиска външните смущения.
За предпочитане е да използвате датчици PT500 с екраниран кабел. Свържете оплетения екран към заземяване. Това потиска външните смущения.
