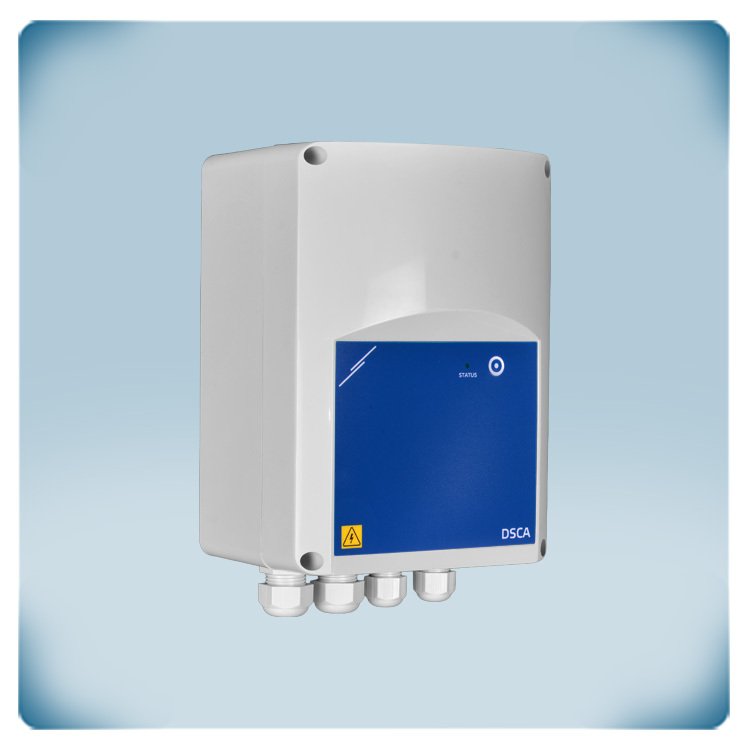

.webp "Destratifikacijos reguliatorius")

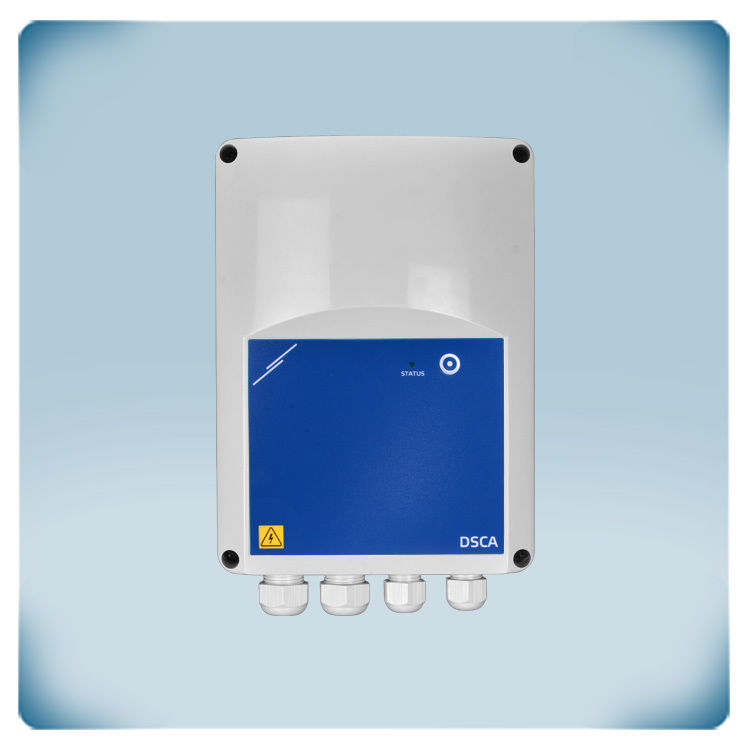

.webp "Vienfazis destratifikacijos reguliatorius")

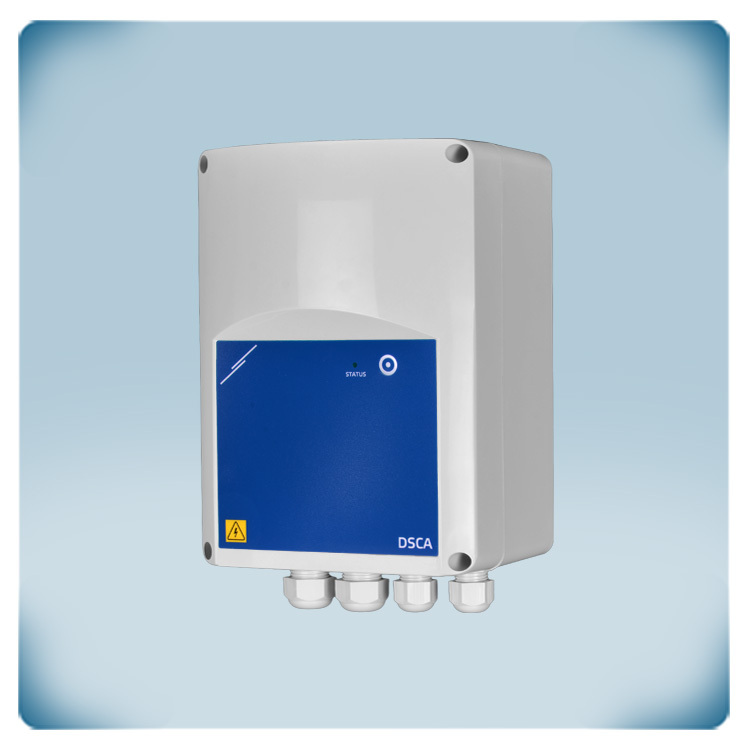

.webp "Destratifikacijos reguliatorius iš priekio")

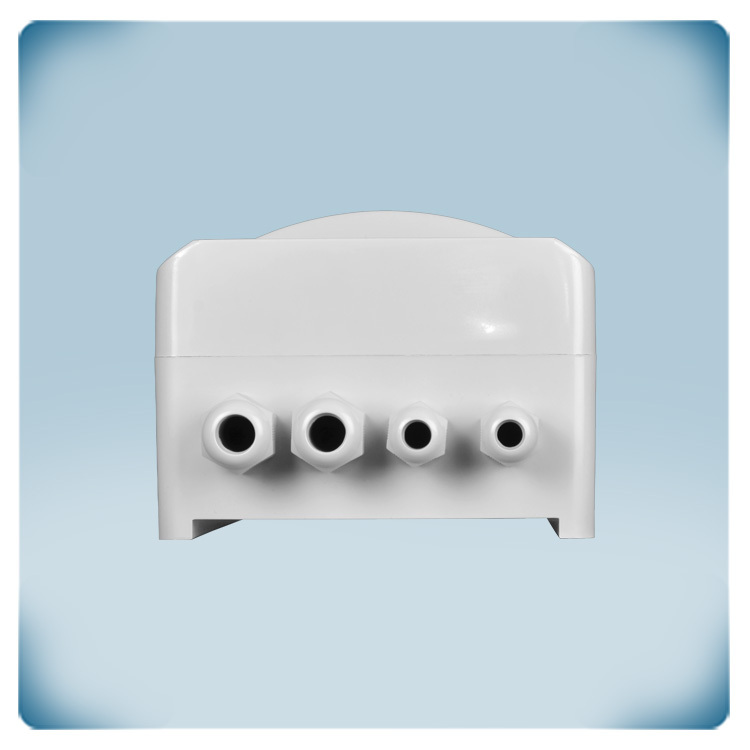

.webp "Dastratifikacijos reguliatoriaus sandarikliai")

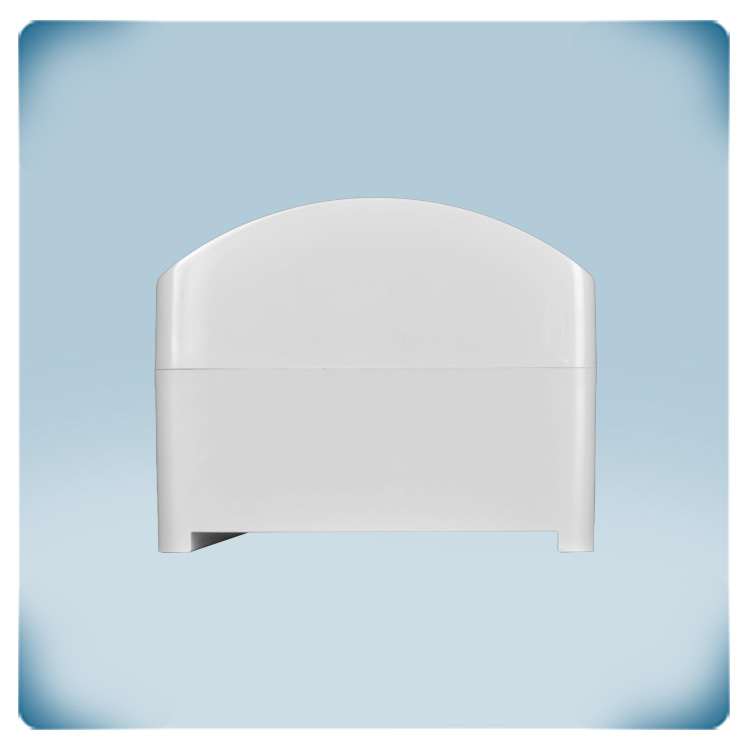

.webp "Deatratifikacijos reguliatoriaus korpusas")

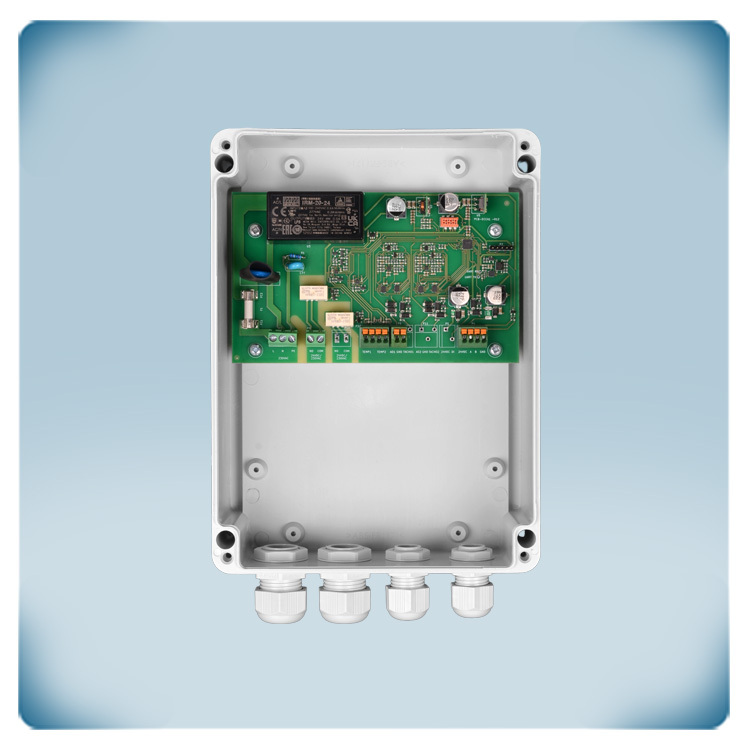

.webp "Elektroninis destratifikacijos reguliatorius")
CE deklaracija
Destratifikacijos reguliatorius
Produkto aprašymas
Destratifikacijos valdiklis, skirtas reguliuoti lubinius ventiliatorius, kurie perskirsto prie lubų susikaupusį šiltą orą ir nukreipia jį žemyn į grindų lygį. Destratifikacija leidžia pasiekti reikšmingų energijos sutaupymų šalto klimato sąlygomis, nes sumažina šilumos nuostolius per lubas. Karštomis vasaros dienomis lubiniai ventiliatoriai gali suteikti vėsinantį oro srautą.
Temperatūrų skirtumas tarp lubų ir grindų matuojamas naudojant pasirenkamus PT500 jutiklius. Ventiliatoriaus greitis didėja didėjant temperatūrų skirtumui tarp lubų ir grindų.
Analoginis išėjimas skirtas valdyti įvairių tipų EC variklius ir AC ventiliatorių greičio reguliatorius, turinčius analoginį valdymo įėjimą.
Papildomos specifikacijos ir aprašymas
Kas yra destratifikacija?
Destratifikacija – tai pastato vidaus oro maišymo procesas, kurio tikslas yra panaikinti temperatūrinius sluoksnius ir sukurti tolygią temperatūrą nuo grindų iki lubų. Natūraliai oras sluoksniuojasi, nes šiltas oras yra mažesnio tankio nei šaltas. Dėl to šiltas oras kyla į viršų ir kaupiasi prie lubų, o šaltas oras leidžiasi žemyn prie grindų. Pastatuose su aukštomis lubomis susidaro didelis temperatūrų skirtumas tarp grindų ir lubų lygio, todėl eikvojama energija ir mažėja komfortas. Šiluma prarandama per stogą ar lubas, todėl reikia papildomos energijos norimai temperatūrai grindų lygyje palaikyti. Destratifikacija sumažina šiuos energijos nuostolius, o tolygesnė temperatūra pagerina patalpų komfortą.
Destratifikacija – tai pastato vidaus oro maišymo procesas, kurio tikslas yra panaikinti temperatūrinius sluoksnius ir sukurti tolygią temperatūrą nuo grindų iki lubų. Natūraliai oras sluoksniuojasi, nes šiltas oras yra mažesnio tankio nei šaltas. Dėl to šiltas oras kyla į viršų ir kaupiasi prie lubų, o šaltas oras leidžiasi žemyn prie grindų. Pastatuose su aukštomis lubomis susidaro didelis temperatūrų skirtumas tarp grindų ir lubų lygio, todėl eikvojama energija ir mažėja komfortas. Šiluma prarandama per stogą ar lubas, todėl reikia papildomos energijos norimai temperatūrai grindų lygyje palaikyti. Destratifikacija sumažina šiuos energijos nuostolius, o tolygesnė temperatūra pagerina patalpų komfortą.
Kaip veikia destratifikacija?
Oro sluoksnių maišymas atliekamas naudojant lubinius ventiliatorius. Jie gali būti su EC arba AC tipo varikliais.
Oro sluoksnių maišymas atliekamas naudojant lubinius ventiliatorius. Jie gali būti su EC arba AC tipo varikliais.
Šis valdiklis gali tiesiogiai valdyti EC variklius per analoginį išėjimo signalą. Numatytoji analoginio išėjimo signalo rūšis yra 0–10 V. Kiti analoginio įėjimo tipai gali būti pasirenkami per Modbus Holding Register 11.
Lubiniai ventiliatoriai su AC varikliais taip pat gali būti valdomi naudojant DSCA8-DM kartu su ventiliatoriaus greičio reguliatoriumi, turinčiu analoginį įėjimą. Sentera produktų asortimente siūlomi šie sprendimai:
Dažnio keitikliai (Frequency Inverters)
Elektroniniai ventiliatorių greičio reguliatoriai
Transformatoriniai ventiliatorių greičio reguliatoriai
Šie reguliatoriai veikia pagal skirtingas technologijas, kurių privalumai ir trūkumai aprašomi atitinkamoje techninėje dokumentacijoje.
Elektroniniai ventiliatorių greičio reguliatoriai
Transformatoriniai ventiliatorių greičio reguliatoriai
Šie reguliatoriai veikia pagal skirtingas technologijas, kurių privalumai ir trūkumai aprašomi atitinkamoje techninėje dokumentacijoje.
Kaip valdomi lubiniai ventiliatoriai?
Valdiklis turi tris valdymo režimus:
Valdiklis turi tris valdymo režimus:
Delta Control (temperatūrų skirtumo valdymas)
Tai numatytasis veikimo režimas. Ventiliatoriaus greitis reguliuojamas pagal temperatūrų skirtumą tarp lubų ir grindų. Šiltas oras sumaišomas su vėsesniu oru, todėl temperatūra grindų lygyje pakyla, o šilumos nuostoliai per stogą sumažėja. Jei vien destratifikacijos nepakanka pageidaujamai grindų lygio temperatūrai pasiekti, per termostato funkciją (relinį išėjimą) gali būti įjungtas papildomas šildymas.
Tai numatytasis veikimo režimas. Ventiliatoriaus greitis reguliuojamas pagal temperatūrų skirtumą tarp lubų ir grindų. Šiltas oras sumaišomas su vėsesniu oru, todėl temperatūra grindų lygyje pakyla, o šilumos nuostoliai per stogą sumažėja. Jei vien destratifikacijos nepakanka pageidaujamai grindų lygio temperatūrai pasiekti, per termostato funkciją (relinį išėjimą) gali būti įjungtas papildomas šildymas.
Summer Control (vasaros režimas)
Šiame režime ventiliatorius veikia nustatytu pastoviu greičiu (HR81), jei grindų lygio temperatūra viršija nustatytą reikšmę (HR82). Karštomis vasaros dienomis šis režimas gali būti naudojamas gaivinančiam oro srautui sukurti. Jį taip pat galima aktyvuoti paspaudus mygtuką priekiniame valdiklio skydelyje.
Šiame režime ventiliatorius veikia nustatytu pastoviu greičiu (HR81), jei grindų lygio temperatūra viršija nustatytą reikšmę (HR82). Karštomis vasaros dienomis šis režimas gali būti naudojamas gaivinančiam oro srautui sukurti. Jį taip pat galima aktyvuoti paspaudus mygtuką priekiniame valdiklio skydelyje.
Override Control (priverstinio valdymo režimas)
Šis režimas aktyvuojamas per Modbus RTU ryšį (HR15). Jame lubiniai ventiliatoriai nuolat veikia nustatytu greičiu (HR14), nepaisant automatinės valdymo logikos.
Šis režimas aktyvuojamas per Modbus RTU ryšį (HR15). Jame lubiniai ventiliatoriai nuolat veikia nustatytu greičiu (HR14), nepaisant automatinės valdymo logikos.
Kaip matuojama temperatūra?
Valdiklis matuoja temperatūrą prie grindų ir prie lubų, kad galėtų optimaliai valdyti lubinius ventiliatorius ir destratifikacijos procesą.
Valdiklis matuoja temperatūrą prie grindų ir prie lubų, kad galėtų optimaliai valdyti lubinius ventiliatorius ir destratifikacijos procesą.
Tam reikalingi du (pasirenkami) PT500 temperatūros jutikliai.
PT500 jutikliai yra patikimi ir lengvai prijungiami dviem laidais (poliškumas nesvarbus). Galimi įvairūs jų korpusų tipai:
PT500 patalpų jutiklis
PT500 ortakių jutiklis
PT500 plastikinis zondinis jutiklis
PT500 metalinis zondinis jutiklis
PT500 ortakių jutiklis
PT500 plastikinis zondinis jutiklis
PT500 metalinis zondinis jutiklis
