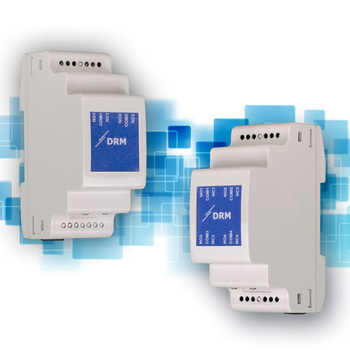

Relės pagalba galime įjungti ventiliatorių, nuotoliniu būdu valdyti reguliatorių, perjunginėti greičius, o funkcijų kurias galime atlikti relių pagalba galime vardinti dar daug. Todėl Sentera sukūrė dviejų ir keturių relių modulius kurie jungiami prie Modbus tinklo ir pagal gaunamą informaciją iš valdiklio junginėja relių kontaktus. Kaip ir dauguma Sentera gaminių šio modulio programinę įrangą galima atnaujinti per programos atnaujinimo režimą, gaminį prijungus prie SentereWeb debesies.
Trumpai apie gaminį
Šis I/O modulis valdomas naudojant Modbus RTU protokolą. Modbus RTU protokolas yra plačiai naudojamas ir populiarus komunikacijos protokolas pramonės valdymo sistemose. Jis dažniausiai naudojamas įvairių įrenginių, tokių kaip jutikliai, pavaros ir įėjimų / išėjimų modulių komunikacijai. I/O modulis susideda iš įėjimo ir išėjimų. Per įėjimą gaunamas valdymo signalus iš valdymo sistemos, o išėjimai perjunginėja išorinius įrenginius. Šis modulis yra valdomas BMS sistemos per Modbus ryšio sąsają, todėl modulį naudoti gana paprasta. Dėl greito ryšio ir duomenų perdavimo, užtikrinančio greitą reagavimo laiką ir greitą ryšį tarp įrenginių, stabilumo, patikimumo ir saugos, DRM yra puikus pasirinkimas pramoninei valdymo įrangai.
Kaip šie Moduliai veikia?
DRM serija yra Modbus išėjimų moduliai su relės kontaktais, kurie yra mechaniškai įjungiami, kad atsidarytų / užsidarytų veikiant magnetinei jėgai, kad būtų įjungiami arba išjungiami signalai, srovės ir įtampos. Šias reles galima perjungti įrašant reikšmę „1“ į atitinkamus „Modbus“ holding registrus. Tai gali padaryti BMS sistema arba pagrindinis Modbus įrenginys. Išsamią reguliuojamų nustatymų ir visų Modbus registrų lentelę galite atsisiųsti iš mūsų svetainės (Modbus registrų lentelė). Jei reikia, visus parametrų nustatymus galima atkurti į gamyklines numatytąsias reikšmes, įrašant reikšmę „1“ į „Modbus Holding“ registrą 10.
Reliniai išėjimai
DRM-M-02 turi dviejų relinių išėjimus su perjungimu. DRM-M-04 turi keturių relių išėjimus su perjungimu. Šio tipo relės turi vieną normaliai atvirą ir vieną normaliai uždarą kontaktą. Įjungus relės maitinimą relės kontaktas pakeičia būseną. Didžiausia relių kontaktų perjungimo srovė yra 5 A esant varžinėms apkrovoms. Tad prie vieno išėjimo galima jungti aprkrovą iki 5A. Didžiausia perjungimo įtampa yra 220 VDC arba 250 VAC.
LED indikacija
Modulis turi du žalius šviesos diodus ant RJ45 lizdo: Kairysis šviesos diodas (maitinimo indikatorius): šis šviesos diodas užsidega, kai moduliui tiekiamas maitinimas. Tai yra bendras požymis, kad modulis gauna reikiamą elektros energiją, kad galėtų veikti. Dešinysis šviesos diodas („Modbus“ ryšio indikatorius): šis šviesos diodas užsidega, kai tarp modulio ir kito tinklo įrenginio užmegztas „Modbus“ ryšys. Tai rodo, kad modulis aktyviai siunčia arba priima Modbus pranešimus, palengvindamas duomenų mainus ir ryšį su kitais įrenginiais.
Ryšys
Prietaiso prijungimas yra labai paprastas. Tereikia užpresuoti RJ45 kišuką ant laido, skirto prisijungti prie Modbus RTU, ir įkišti į lizdą, o norint prijungti laidus jie paprastai prijungiami prie įrenginio, ne ardant gaminio. Tai yra labia paprasta ir nereikia jokių specialių įrankių!
Montuojamas ant DIN bėgelio
Šis modulis yra montuojamas ant DIN bėgelio. Montuojama elektros spintos viduje ant DIN bėgelio elektronika egzistuoja jau seniai ir tampa vis populiaresnė įvairiose pramonės šakose. Montavimas labai paprastas – tiesiog pritvirtinate įrenginį ant bėgelio ir užfiksuojate jį fiksatoriumi esančiu įrenginio apačioje. Korpusas atitinka IP30 saugumo klasę kuri apsaugo nuo purvo ir dulkių. Be to, siekiant užtikrinti ilgą gaminio tarnavimo laiką ir patikimumą, jo korpusas yra suprojektuotas ir pagamintas įmonės viduje, naudojant aukštos kokybės PC-ABS plastiko mišinį, derinant PC siūlomą kietumą ir atsparumą karščiui su lankstumu.
