Transformatoriniai vienfaziai reguliatoriai skirti valdyti vienfazius ventiliatorius ir vandens padavimo ventylius, tinkamas tiek šildymui tiek vėdinimui. Reguliatoriai yra keturių galingumų: 2,5 A, 5 A, 7,5A ir 10 A
Veikimo algoritmas
Tai reguliatorius valdantis ventiliatoriaus sukimosi greitį pagal nustatytą temperatūrą. Automatiniu režimu rankenėlės pagalba nusistatote norimą palaikyti temperatūrą ir pasirenkate veikimo režimą šildymas ar vėdinimas. Jei pasirinote šildyma reguliatorius veiks tokiu principu. Nukritus temperatūrai žemiau nustatytos įsijungia pirmas ventiliatoriaus greitis ir atsidaro karšto vandens vožtuvas, jei temperatūra nukrito per jūsų pastatytą histerizę įsijungia antras greitis ir taip iki maksimalaus greičio, kai vėl pasiekiama nustatyta temperatūra uždaromas ventylius ir stabdomas ventiliatorius. Jei nustatytas rankinis šildymo režimas, tai turite nusistatyti temperatūrą bei sukamaja rankenėle nustatyti norimą palaikyti greitį, pasiekus nustatytą temperatūrą greičio rankenėlė lieka savo vietoje, bet ventiliatorius stabdomas ir uždaromas vandens ventylius.
Papildomas 230 VAC išėjimas išoriniams gaminiams
Papildomas nereguliuojamas išėjimas (230 VAC) yra aktyvus, kai įjungtas variklis. Kai šis išėjimas yra įjungta (230 voltų), o kai išjungtas (0 voltų), ji vadiname „nereguliuojamu išėjimu“. Didžiausia šio išėjimo srovė yra 2 A. Paprastai jis naudojamas valdyti išorinį indikatorių, atidaryti arba uždaryti sklendę, perjungti išorinę relę ir pan. Kai ventiliatorius sustoja, sklendė užsidaro. Kai ventiliatorius veikia, sklendė atidaroma.
Kokias apsaugas turi šie reguliatoriai
Visada išlieka neteisingo pajungimo galimybė ir tokiu atveju galima nepataisomai sugadinti jungiamą gaminį, kad to išvengtų mūsų klientai mes į reguliatoriaus maitinimo grandinę įtraukėme ir saugiklį. Tad atlikus neteisingą pajungimą jūs gaminio nesugadinsite, blogiausiu atveju sudeginsite tik saugiklį, kurį galėsite pasikeist. Svarbu tik kad naujasis saugiklis būtų tų pačių parametrų kaip buvo originalusis saugiklis, kiekvieno reguliatoriaus saugiklis parenkamas pagal amperažą: reguliatorius 2,5 A, reguliatorius 5 A, reguliatorius 7,5 A, reguliatorius 10 A.
Plastikinis ir metalinis korpusai

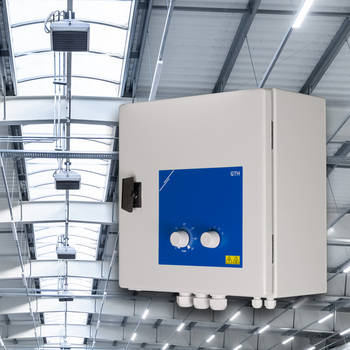

Koks bebūtų korpusas jį montuojant reikia užtikrinti, kad ventiliatoriaus greičio reguliatorius turės pakankamai vietos ir bus pakankamai vėdinamas. Geriausia jį montuoti vėsioje vietoje kur jo nepasiektų tiesioginiai saulės spinduliai. Tiek plastikinis tiek metalinis korpusai suprojektuoti naudoti patalpoje. Plastikinis korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra nedegi, labai tvirta ir puikiai apsaugo nuo smūgių. Korpusas atitinka IP54 apsaugą nuo dulkių ir vandens patekimo. Plastikinis korpusas naudojamas reguliatoriams 2,5A ir 5A. Galingesni reguliatoriai atsižvelgiant į autotransformatoriaus svorį sumontuoti metaliniame korpuse. Dėl metalinio korpuso šilumos išsklaidymas, taip pat yra daug efektyvesnis. Dėl to maksimali šio greičio reguliatoriaus galia yra išskirtinai didelė. Į metalinius korpusus montuojami 7,5A ir 10A reguliatoriai. Korpusas turi IP54 apsaugą nuo dulkių ir vandens patekimo. Šis ventiliatoriaus greičio reguliatorius gali būti montuojamas ant sienos arba automatikos skyde.
Kokius ventiliatorius galima valdyti šiais reguliatoriais?
Tai vienfaziai reguliatoriai, tad tinkami tik vienfaziams įtampa valdomiems ventiliatoriams. Prieš renkantis reguliatorių visada pasitikslinkite ventiliatoriaus aprašyme arba pas gamintoją, atstovą ar jūsų ventiliatorius yra valdomas keičiant maitinimo įtampą. Kitu atveju arba ventiliatorius nesireguliuos arba vos ventiliatorių pajungus galite jį sugadinti. Išskirtinai šie reguliatoriai yra skirti sistemoms kurias sudaro vandeniniai šildytuvai su ventiliatoriais. Dažniausiai tokios sistemos naudojamos angaruose, garąžuose.
Kokius temperatūros jutiklius galima jungti prie šių reguliatorių?
Prie reguliatorių jungiasi PT500 jutikliai, mes jums galima pasiūluti trijų rušių PT500 temperatūros jutiklių, tai kambariniai jutikliai ROTSN-P500, kurių korpusas pritai kytas virštinkiniam montavimui ir atitinka IP30 saugumo klasę. Kitas tipas, tai kanaliniai jutikliai TUTSN-P500-150 ir TUTSN-P500-250. Jie turi tvirtinimo flanšą ir yra pritaikyti temperatūrą matuoti ortakiuose. Ir galiausiai kapiliariniai jutikliai FLTSN-P500-010, FSTSN-P500-040 kurių metalinis korpusas, tik skirtingi pajungimo laidų ilgiai, pagal poreikį kapiliaras gali būti tvitinamas reguliatoriaus sandarikliu arba išneštas į kitas patalpas nuo reguliatoriaus.
